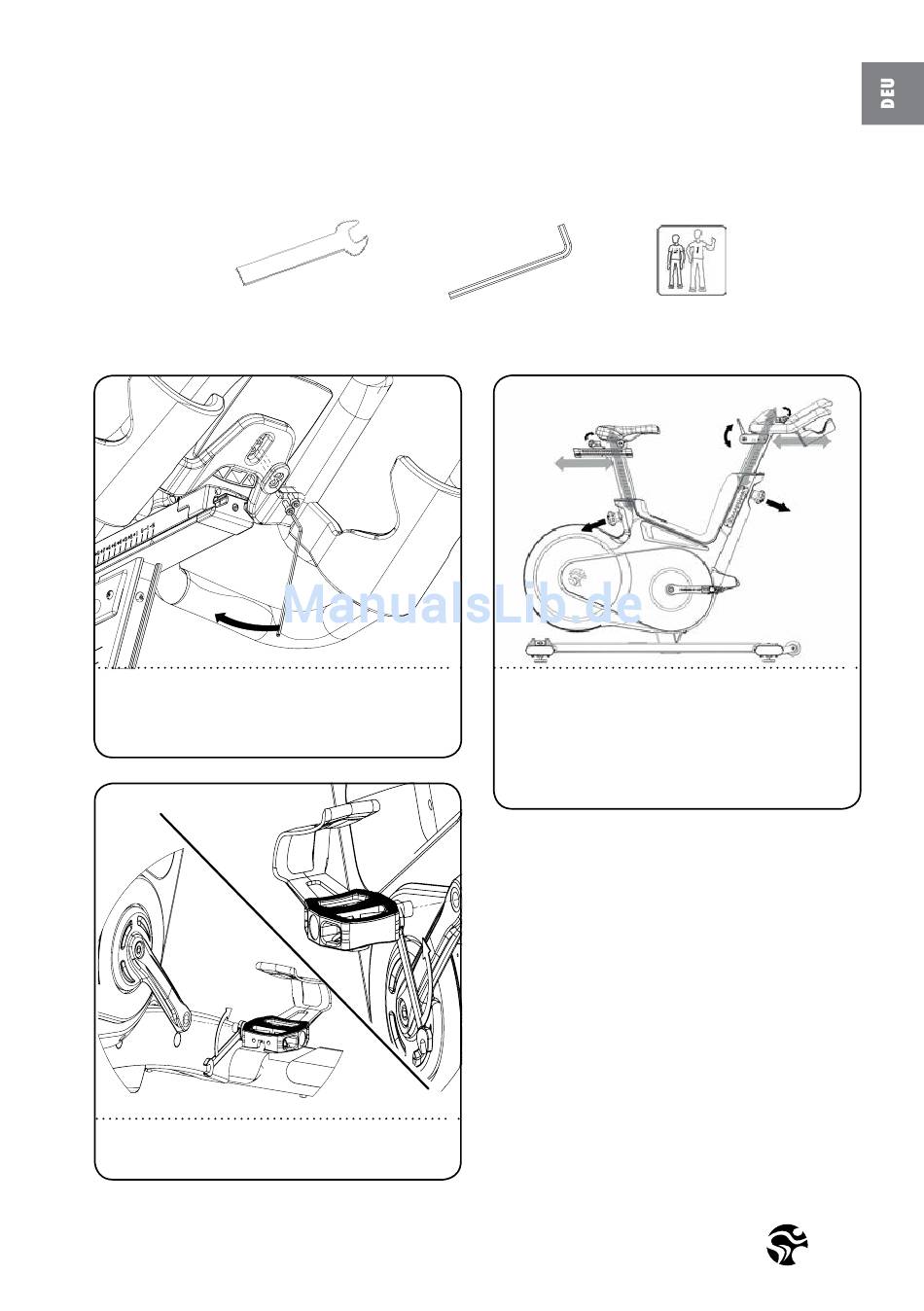

MONTAGE UND
ZUSAMMENBAU
15 MM PEDAL-
SCHLÜSSEL
11.
BEFESTIGEN SIE DIE TELEFON HALTERUNG
MIT DEN MITGELIEFERTEN SCHRAUBEN.
13.
55 NM
R
FUNKTIONSPRÜFUNG DER LENKER-; SATTEL UND
WIDERSTANDSEINSTELLUNG.
3 MM
12.
BEWEGEN SIE DIE WIDERSTANDSEINSTELLUNG
EIN PAAR VON MINIMUM BIS MAXIMUM
ÜBERPRÜFEN SIE DIE VERTIKAL- UND
HORIZONTALVERSTELLUNG DES LENKERS
UND SATTEL AUF LEICHTGÄNGIGKEIT DER
VERSTELLUNG UND ARRETIERUNG.
L
WARNUNG!
Das mit R markierte Pedal am rechten Kurbelarm
montieren und in Uhrzeigerrichtung festziehen
(Standard Rechtsgewinde). Das mit L markierte
Pedal am linken Kurbelarm montieren und gegen
die Uhrzeigerrichtung festziehen (Linksgewinde).
Bitte darauf achten, dass beide Pedale mit
ausreichender Festigkeit (55 NM) montiert
werden, um einem Lösen der Schraubverbindung,
während des Betriebes vorzubeugen.
Die Gewinde sind ab Werk mit TufLok® versehen, um
ein Lösen der Schraubenverbindung während des
Betriebs zu verhindern.Werden Schraubverbindungen
nach der initialen Montage gelöst, wird bei
einer erneuten Montage die Verwendung von
mittelfestem LOCTITE® 243 empfohlen.
