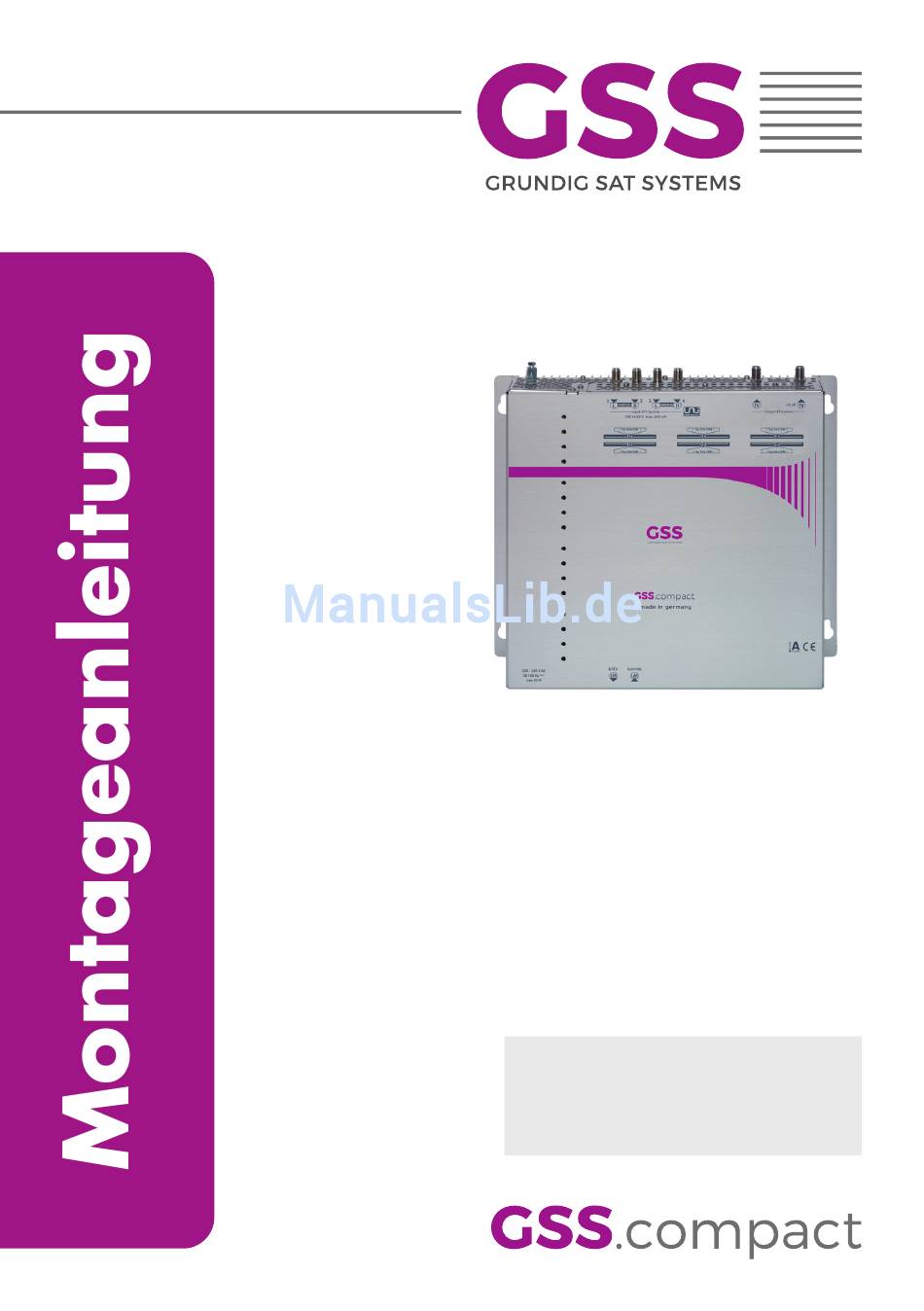

GSS STC 4-16 CT CI Montageanleitung
Inhaltszusammenfassung für GSS STC 4-16 CT CI
- Seite 1 STC 4-16 CT CI Werksseitige Zugangsdaten (HTML + SFTP): 192.168.0.120 Benutzer: admin Passwort: geheim...
-
Seite 2: Inhaltsverzeichnis
Änderungen vornehmen ...............18 Zahlenformat ................19 Konfigurationsmenüs ..............19 Eingang ................19 Ausgang ................21 NIT ..................25 Filter & CA ................29 LCN – Programmplatznummern ..........32 Systemmenüs ................34 Logbuch ................34 Netzwerk ................34 OpenVPN ................35 Sicherheit ................36 E-Mail ...................37 Firmware ................39 - 2 - STC 4-16 CT CI... - Seite 3 Media2TS – Konvertierprogramm ..........46 Videodatei in die Kopfstation übertragen ........47 Media Player starten ..............48 Media Player Stream in die NIT einfügen ........48 Media Player Stream in die LCN-Liste einfügen ........49 7 Kanal- und Frequenztabellen ..............50 - 3 - STC 4-16 CT CI...
-
Seite 4: Sicherheitsvorschriften Und Hinweise
- nicht an vibrierenden Wand- oder Bodenkonstruktionen, - nicht in unmittelbarer Nähe von Wärmequellen. • Bei Kondenswasserbildung warten, bis die Anlage vollständig abgetrock- net ist. • Gewährleisten Sie eine ausreichende Belüftung der Kopfstation. • Decken Sie Lüftungsöffnungen nicht ab! - 4 - STC 4-16 CT CI... - Seite 5 Richtlinie 2002/96/EG des Europäischen Parlaments und des Europäischen Rates vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. - 5 - STC 4-16 CT CI...
-
Seite 6: Allgemeines
I n e s 2.1 l I e f e r u m fa n g 1 STC 4-16 CT CI 1 LAN-Kabel 1 Kurzmontageanleitung 1 Netzkabel 2.2 B e d e u t u n g... - Seite 7 Netzspannung: ..........200…240V~, 50/60 Hz Leistungsaufnahme ohne LNC/CI ............. 40 W Maximale Leistungsaufnahme: ............80 W Zulässige Umgebungstemperatur: ...........0 … +50 °C Abmessungen (BxHxT): ..........341 x 282 x 105 mm Gewicht: ..................7 kg - 7 - STC 4-16 CT CI...
-
Seite 8: Beschreibung
Multischaltern SUCP516 können bis zu vier Satelliten empfangen werden (Mehrfachsatellitenempfang – Option Unicable II Seite 42). lo c ks c h a lt B I l d STC 4-16 CT CI SAT IN 1 Option Unicable II unicable II Modulator Tuner "1"... - Seite 9 Die Software Media2TS können Sie von "www.mygss.eu" herunterla- den. Die Maximale Dateigröße ist 4 GB. Die Datei wird über ein beliebiges "SFTP-Dateitransfer"-Programm (z.B. WinSCP) auf die Station gespeichert. Die SFTP-Zugangsdaten entsprechen den Zugangsdaten der HTML-Bedienoberfläche. - 9 - STC 4-16 CT CI...
-
Seite 10: Montage
• Bringen Sie am Montageort 4 Befestigungsschrauben an. Die Abstände sind in der nachfolgenden Zeichnung angegeben. Ø6 mm Ø12 mm 318 mm • Hängen Sie das Gerät mit den Montageaufnahmen an die 4 Schrauben. • Ziehen Sie die Schrauben fest. - 10 - STC 4-16 CT CI... -
Seite 11: Das Gerät Im Überblick
Messausgang –25dB IEC Gerätestecker C14; Anschluss für Netzkabel Rücksetzen von IP-Adresse und Passwort (über 5s gedrückt halten) auf 192.168.0.120 / geheim Ohne Funktion LAN-Buchse** für Konfiguration Montageaufnahme CI-Steckplätze ** Verwenden Sie mindestens CAT6-LAN-Kabel!. - 11 - STC 4-16 CT CI... -
Seite 12: Potenzialausgleich (Pa)
Betriebsspannung sofort. • Konfigurieren Sie nun das Gerät (Seite 14). • Verbinden Sie nach der Konfiguration den HF-Ausgang mit dem Kabel- netzwerk. —> Für Mehrsatellitenempfang beachten Sie bitte den Unicable-Betrieb ab Seite 42. - 12 - STC 4-16 CT CI... -
Seite 13: Ci-Steckplätze
– für die Steckplätze 1…3 mit der (dickeren) Oberseite in Richtung Gehäu- se-Vorderseite, … – für die Steckplätze 4…6 mit der (dickeren) Oberseite in Richtung Gehäu- se-Rückseite (Kühlkörper). • Montieren Sie abschließend wieder die CI-Abdeckung (EMV). - 13 - STC 4-16 CT CI... -
Seite 14: Konfiguration / Updates
JavaScript muss aktiviert sein. Verwenden Sie aktuelle Browserversionen. —> Beispiel für IP-Adresseinstellung unter Betriebssystem Windows 7: • Öffnen Sie bei der Erstkonfiguration die Einstellungen des PCs für TCP/IPv4: > Systemsteuerung > Netzwerk- und Freigabecenter > LAN-Verbindung - 14 - STC 4-16 CT CI... - Seite 15 > Internetprotokoll Version 4 (TCP/IPv4) > Eigenschaften • Aktivieren Sie den Punkt "Folgende IP-Adresse verwenden". • Geben Sie als IP-Adresse z.B. 192.168.0.2 ein. • Geben Sie als Subnetzmaske 255.255.255.0 ein. • Bestätigen Sie die Eingaben mit "OK". - 15 - STC 4-16 CT CI...
- Seite 16 Zunächst wird (wie auch bei allen Menüs) eine "leere" Tabelle an- gezeigt. Während die Daten aus dem Gerät eingelesen werden, wird … … angezeigt. —> Änderungen in den Menüs werden erst an die Kopfstation übertra- gen, wenn Sie auf die Schaltfläche klicken! - 16 - STC 4-16 CT CI...
-
Seite 17: Konfiguration
Signal), einer eventuellen Überschreitung der Ausgangsdatenrate ( ) oder ob der Modulator aus- geschaltet ist ( ). Für Linie 16 wird auch angezeigt, wenn der Media Player aktiviert ist ( - 17 - STC 4-16 CT CI... -
Seite 18: Änderungen Vornehmen
Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopf- station übertragen werden! • Klicken Sie hierzu auf die Schaltfläche Rechts oben wird anschließend für kurze Zeit angezeigt. - 18 - STC 4-16 CT CI... -
Seite 19: Zahlenformat
Sie für die 4 Eingänge – abhängig vom verwendeten LNB – die LNB-Oszillatorfrequenzen ein. —> Im Unicable II-Betrieb entfällt diese Spalte. Sie benötigen Quattro- LNBs mit 9,75/10,6 GHz Oszillatorfrequenz. Für Mehrsatelliten- empfang beachten Sie bitte den Unicable-Betrieb ab Seite 42. - 19 - STC 4-16 CT CI... -
Seite 20: Eingang
—> Der Media Player gibt anstelle von Transponder 16 eine Video.ts– Datei (max. Datenrate 10MBit/s), die über ein beliebiges "SFTP- Dateitransfer"-Programm auf der Station gespeichert wurde, in einer Endlosschleife wieder. Die Maximale Dateigröße ist 4 GB. - 20 - STC 4-16 CT CI... -
Seite 21: Ausgang
über die Qualität der Eingangssignale ( gut/ schlecht/ kein Signal), einer eventuellen Überschreitung der Ausgangsdatenrate ) oder ob der Modulator ausgeschaltet ist ( ). Für Linie 16 wird auch angezeigt, wenn der Media Player aktiviert ist ( - 21 - STC 4-16 CT CI... - Seite 22 Nur wenn der HF-Ausgang auf QAM eingestellt ist (Seite 39): Geben Sie in Spalte SR [kS/s] für jede Linie die gewünschte Ausgangs- Symbolrate ein. —> Die Hintergrundfarbe in Spalte Linie gibt einen Hinweis auf ei- nen Overflow der Ausgangsdatenrate. - 22 - STC 4-16 CT CI...
- Seite 23 Nur wenn der HF-Ausgang auf COFDM eingestellt ist (Seite 39): Einstellung der Bandbreite - Spalte BW Für die Übertragung des Ausgangssignals im Kanalbereich S21 … C69 kann eine Bandbreite von 8 MHz verwendet werden. Im Kanalbereich - 23 - STC 4-16 CT CI...
- Seite 24 Klicken Sie hierzu auf die Schaltfläche Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! • Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. - 24 - STC 4-16 CT CI...
-
Seite 25: Nit
Hier erhalten Sie eine Übersicht der in der NIT enthaltenen Transponder. Wurden nach der Erstellung der NIT im Menü Ausgang (Seite 21) Änderun- gen vorgenommen, wird eine Fehlermeldung und in Spalte Linie ein "–" angezeigt. - 25 - STC 4-16 CT CI... - Seite 26 ) oder importierte ( ) Transponder werden nicht gelöscht. Hier löschen Sie sowohl die NIT als auch die LCNs. —> NIT ausschalten: Löschen Sie die NIT Dadurch wird über die Station keine NIT ausgespielt! - 26 - STC 4-16 CT CI...
- Seite 27 Sie die "*.bin"- Datei der zweiten Station. —> Sie können auch eine "*.oni"-Datei, die Sie mit einer PSW 1000 (ab Version 61) oder einer PSW 160 (ab Version 17) erzeugt ha- ben, einfügen. - 27 - STC 4-16 CT CI...
- Seite 28 Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! • Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. Anzeige von Coderate, Guard interval, Bandbreite und Modus von COFDM-Transpondern. - 28 - STC 4-16 CT CI...
-
Seite 29: Filter & Ca
Linie 1 Linie 2 Linie 3 1–>1+6; 2–>2; 3–>3; 4–>4; 5–>5 CI 1+6 —> Linie 1; Linie 1 Linie 5 Linie 4 CI 2…5 —> Linien 2…5 Linie 1 Linie 2 Linie 3 - 29 - STC 4-16 CT CI... - Seite 30 Menüs der CA-Module (Inhalte abhängig vom CA-Modul). Wählen Sie über das Auswahlfeld CA-Slot das entsprechen CA-Modul. Die Bedienung der Menüs erfolgt über die 10er-Tastatur per Mausklick. Über die Schaltfläche Schließe CA Menü schließen Sie das CA-Menü. - 30 - STC 4-16 CT CI...
- Seite 31 —> Beachten Sie hierzu auch die Funktionen Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! • Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. - 31 - STC 4-16 CT CI...
-
Seite 32: Lcn - Programmplatznummern
—> Stellen Sie sicher, dass die Empfangsgeräte HD-LCN fehlerfrei unter- stützen. Andernfalls empfehlen wir, nur SD-LCNs zu verwenden. Hier können Sie den "Private Data Specifier" ein- bzw. ausschalten. —> Wenn Sie HD-LCN verwenden, müssen Sie hier einschalten. "Private Data Specifier"-Wert - 32 - STC 4-16 CT CI... - Seite 33 —> Die exportierte Datei enthält sowohl die LCNs als auch die NIT. Hier können Sie eine ".bin"-LCN-Datei laden/hinzufügen. —> Sie können auch eine "*.gsl"-Datei, die Sie mit einer PSW 1000 (ab Version 61) oder einer PSW 160 (ab Version 17) erzeugt ha- ben, einfügen. - 33 - STC 4-16 CT CI...
-
Seite 34: Systemmenüs
Hier passen Sie die IP-Adresse, das Gateway und die Subnetzmaske an das örtliche Netzwerk an. Geben Sie eine feste IP-Adresse, die noch nicht be- legt ist und sich nicht im DHCP-Bereich des Routers befindet ein. - 34 - STC 4-16 CT CI... -
Seite 35: Openvpn
Der ausgehende TCP Port 1194 muss geöffnet sein (z.B. im Router). • Öffnen Sie das Menü System > OpenVPN. • Kopieren Sie den "Privaten Link" http://… in die Adresszeile Ihres Brow- sers und speichern Sie die Adresse als Favorit ab. - 35 - STC 4-16 CT CI... -
Seite 36: Sicherheit
Kopfstation übertragen werden! Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. —> Wenn Sie Ihr Passwort vergessen haben, können Sie über die Re- settaste die Netzwerkeinstellungen und das Passwort zurücksetzen Seite 11)! - 36 - STC 4-16 CT CI... -
Seite 37: E-Mail
– "SSL" (meistens Port 465) Über die Schaltfläche Alarmmeldung senden können Sie sich eine Test-E- Mail zusenden. —> Bevor Sie die Test-E-Mail senden, müssen Sie die Einstellungen an die Kopfstation übertragen. Klicken Sie hierzu auf die Schaltfläche - 37 - STC 4-16 CT CI... - Seite 38 Benutzer hinterlegt sind, zur Identifikation der Kopfstation ange- zeigt. Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! • Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. - 38 - STC 4-16 CT CI...
-
Seite 39: Firmware
Legen Sie hier für die komplette Kopfstation die Ausgangsmodulationsart QAM oder COFDM fest… —> Ab Werk ist für den Ausgang QAM-Modulation eingestellt. … und bestätigen eine Änderung der Ausgangsmodulationsart mit Schaltfläche —> Die Station startet neu! - 39 - STC 4-16 CT CI... -
Seite 40: Systemeinstellungen
—> Ein Abbruch des Firmwareupdate oder das Unterbrechen der Strom- zuführung während des Updates kann im schlimmsten Fall zum De- fekt des Geräts führen! —> Während Updates wird diese Warnung ein- geblendet. —> Nach erfolgreichem Update wird folgende Meldung eingeblendet: - 40 - STC 4-16 CT CI... -
Seite 41: Backup
Hinweis angezeigt wird. —> Änderungen müssen – bevor Sie das jeweilige Menü verlassen – an die Kopfstation übertragen werden! Klicken Sie hierzu auf die Schaltfläche —> Rechts oben wird anschließend für kurze Zeit angezeigt. - 41 - STC 4-16 CT CI... -
Seite 42: Mehrsatellitenempfang
Der Unicable-Multischalter ist speziell für diese Anwendung vorprogrammiert. Jedem Multischalter liegt ein Steckernetzteil sowie eine DC-Einspeiseweiche zur Spannungsversorgung bei. Ü B e r B l I c k FTD75 FTD75 FTD75 Potenzialausgleichsschiene FTD75 Potential equalisation rail - 42 - STC 4-16 CT CI... -
Seite 43: Menü Konfiguration > Eingang
Eingangseinstellungen der Kopfstation der Schalter "Unicable II" auf "ON" stehen. Dadurch werden die vorprogrammierten Unicablefrequenzen der SUCPs an den Eingängen der Kopfstation eingestellt. Für den Unicable II- Betrieb benötigen Sie Quattro-LNBs mit 9,75/10,6 GHz Oszillatorfrequenz. Individuelle Eingangs-Bezeichnung LNB-Versorgung an/aus Unicable-Betrieb - 43 - STC 4-16 CT CI... -
Seite 44: Sucp 516 Montieren
Stellen Sie den Potenzialausgleich (PA) gemäß IEC/EN/DIN EN 50083 bzw. IEC/EN/DIN EN 60728 her. • Anschlüsse für PA-Ausgleich über eine PA-Leitung (Cu 4 mm - 9 mm ) mit der bauseitigen PA-Schiene verbinden. - 44 - STC 4-16 CT CI... -
Seite 45: Sucp 516 Anschließen
So können 2 Kopfstationen über einen SUCP 516 einen Satelliten empfangen. • Verbinden Sie Anschluss der DC-Einspeiseweiche mit dem beiliegenden Steckernetzteil. • Schließen Sie ungenutze Ausgänge mit DC-entkoppelten Abschlusswider- ständen (FTD75) ab. • Steckernetzteil mit einer Netzsteckdose verbinden. - 45 - STC 4-16 CT CI... -
Seite 46: Media Player
Datei anpassen. • Öffnen Sie das Konfigurationsmenü über die Schaltfläche Configuration. • Wählen Sie für die Konvertierung die gewünschte Auflösung/Datenrate (Resolution SD/HD720/HD1080) und den VideoCodec (mpeg2video = MPEG2; libx264 = MPEG4). - 46 - STC 4-16 CT CI... -
Seite 47: Videodatei In Die Kopfstation Übertragen
Verzeichnis löschen! —> Der Media Player kann nur eine Datei wiedergeben. Der maximale Speicherplatz beträgt 4 GB. Sollten Sie mehrere Dateien in das Verzeichnis kopieren, können Sie auswählen, welche Datei wieder- gegeben werden soll. - 47 - STC 4-16 CT CI... -
Seite 48: Media Player Starten
6.4 m nIt e d I a l ay e r t r e a m d I e e I n f Ü g e n • Öffnen Sie Menü Konfiguration > NIT. - 48 - STC 4-16 CT CI... -
Seite 49: Media Player Stream In Die Lcn-Liste Einfügen
• Geben Sie die gewünschte LCN ein. • Klicken Sie auf OK. • Speichern Sie die Änderungen mit —> Damit die geänderte Senderbelegung von den Empfangsgeräten übernommen wird, müssen Sie an den Geräten einen Sendersuch- lauf starten. - 49 - STC 4-16 CT CI... -
Seite 50: Kanal- Und Frequenztabellen
C 58 770.00 C 68 850.00 C 29 538.00 C 39 618.00 C 49 698.00 C 59 778.00 C 69 858.00 C 30 546.00 C 40 626.00 C 50 706.00 C 60 786.00 - 50 - STC 4-16 CT CI... -
Seite 51: Ce-Konformitätserklärung
CE-Konformitätserklärung GSS Grundig SAT Systems GmbH • Beuthener Straße 43 • D-90471 Nürnberg Telefon: +49 (0) 911 / 703 8877 • Fax: +49 (0) 911 / 703 9210 www.gss.de • info@gss.de CLASS CLASS Kundendienst: Telefon: +49 (0) 911/703 2221; Fax: +49 (0) 911/703 2326; service@gss.de Änderungen vorbehalten.
