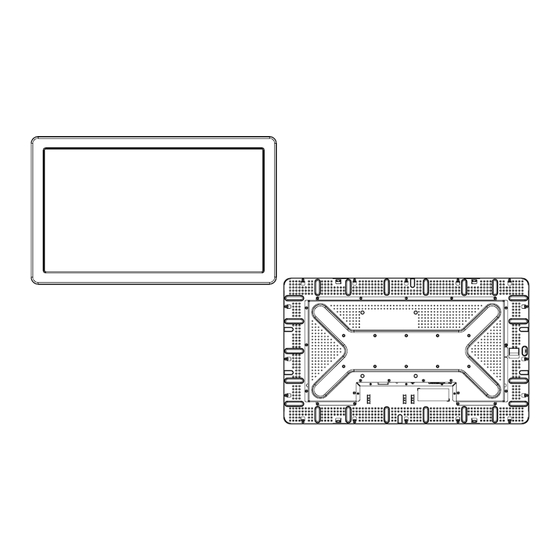

Tyco Electronics ET3239L Betriebsanleitung
32-zoll-lcd-touchmonitor
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Tyco Electronics ET3239L
- Seite 1 ET3239L 32-Zoll-LCD-Touchmonitor Betriebsanleitung...
- Seite 2 Elo TouchSystems ET3239L 32-Zoll-LCD- Touchmonitor Betriebsanleitung Revision B P/N E685263 Elo TouchSystems 1-800-ELOTOUCH www.elotouch.com ...
- Seite 3 Copyright © 2008 Tyco Electronics. Alle Rechte vorbehalten. Diese Veröffentlichung oder Teile derselben dürfen weder reproduziert, übertragen, abgeschrieben, auf einem Abrufsystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden, in welcher Form und mit welchen Mitteln auch immer, einschließlich, aber nicht darauf beschränkt, elektronische, magnetische, optische, chemische,...
-
Seite 4: Inhaltsverzeichnis
Lösungen für häufig auftretende Problem................21 Anhang A: Sichere Handhabung des Touchmonitors..... 22 Pflege und Handhabung Ihres Touchmonitors..............23 Anhang B: Technische Daten............24 ET3239L Datenblatt ......................25 Abmessungen des ET3239L 32-Zoll-LCD-Touchmonitors..........27 Zulassungsinformationen..................... 28 Gewährleistung ........................31 Elo TouchSystems ET3239L Betriebsanleitung... -
Seite 5: Kapitel 1: Einführung
K A P I T E L EINFÜHRUNG Das Produkt Ihr neuer ET3239L Elo Touchsystems Touchmonitor ist die Synthese aus zuverlässiger Leistung der Touch-Technologie mit der modernsten Entwicklung in der Flüssigkristalldisplaytechnik (Liquid Crystal Display - LCD). Der Monitor verfügt über die folgenden Leistungsmerkmale: •... -
Seite 6: Kapitel 2: Aufbau Und Einstellung
K A P I T E L AUFBAU UND EINSTELLUNG In diesem Kapitel erfahren Sie, wie Sie Ihren LCD-Touchmonitor aufbauen und einrichten und die Elo TouchSystems Treibersoftware installieren. -
Seite 7: Auspacken Des Touchmonitors
Auspacken des Touchmonitors Stellen Sie sicher, dass die folgenden Teile vorhanden sind Stromkabel Touchmonitor USB-Kabel analoges DVI-D-Kabel (nicht Videokabel inbegriffen bei Modellen ET3239L- xxxx-x-A-x ) TouchTools-CD und serielles Kabel (nicht OSD- Kurzanleitung inbegriffen bei Modellen Fernbedienung ET3239L-Axxx) Elo TouchSystems ET3239L Betriebsanleitung... -
Seite 8: Anschluss Der Kabel
Flügelschrauben im Uhrzeigersinn an, um eine gute Erdung zu erzielen. Schließen Sie das andere Ende an Ihren Computer an. Schließen Sie den OSD-Fernbedienungsanschluss auf der Rückseite des Monitors an. Drücken Sie die Stromtaste auf der Rückseite, um den Monitor einzuschalten. Elo TouchSystems ET3239L Betriebsanleitung... -
Seite 9: Installation Des Touch-Treibers
Legen Sie die Elo CD-ROM in das CD-ROM-Laufwerk Ihres Computers ein. Falls Windows XP, Windows 2000, Windows 98 oder Windows Me den Assistenten für neue Hardware starten, führen Sie die folgenden Schritte durch (im anderen Fall führen Sie Schritte 1a bis 2a durch): Elo TouchSystems ET3239L Betriebsanleitung... - Seite 10 2a Befolgen Sie die Anweisungen auf dem Bildschirm, um das Treiber-Setup für Ihre Windows-Version abzuschließen. Wenn die AutoStart-Funktion nicht aktiviert ist: Klicken Sie auf Start > Ausführen. Klicken Sie auf Durchsuchen, um die das Programm EloCd.exe auf der CD-ROM zu finden. Elo TouchSystems ET3239L Betriebsanleitung...
- Seite 11 Klicken Sie auf Öffnen und anschließend auf OK, um EloCd.exe auszuführen. Befolgen Sie die Anweisungen auf dem Bildschirm, um Treiber-Setup für Ihre Windows-Version abzuschließen. Elo TouchSystems ET3239L Betriebsanleitung...
-
Seite 12: Monitor - Montage Und Ausrichtung
Die Kabelanschlussplatte muss sich unten befinden, damit der Monitor ordnungsgemäß aufgestellt werden kann. Der Monitor kann auch im Hochformat montiert werden. Bei dieser Ausrichtung kann die Kabelanschlussplatte auf beiden Seiten liegen, wie nachstehend gezeigt. Rückansicht des Monitors - Hochformat Elo TouchSystems ET3239L Betriebsanleitung... -
Seite 13: Querformat - Winkelausrichtung
Querformat – Winkelausrichtung Die Montageausrichtung kann einen Winkel von bis 90° von der Senkrechten haben, wie nachstehend gezeigt. 90º 90º Elo TouchSystems ET3239L Betriebsanleitung... - Seite 14 Hochformat – Winkelausrichtung Die Montageausrichtung kann einen Winkel bis zu 90° von der Senkrechten aufweisen, wie nachstehend gezeigt. 90° 90° Elo TouchSystems ET3239L Betriebsanleitung...
-
Seite 15: Kapitel 3: Betrieb
"OOR" (Out of Range - außer Bereich) an und das OSD- Menü ist deaktiviert. Hinweis: Verwenden Sie den Touchmonitor nicht weiter, wenn die OOR-Meldung erscheint, da sonst das LCD beschädigt werden kann. Ändern Sie den Videomodus auf eine Einstellung im zulässigen Bereich. Elo TouchSystems ET3239L Betriebsanleitung... -
Seite 16: Osd-Fernbedienung
Menü angezeigt wird) 2) Verringert den Wert der zu justierenden Einstellung AUTO/SEL 1) Justiert das Bildschirmbild automatisch (nicht erhältlich für Modelle ET3239L-xxEx) 2) Wählt die Einstellungen aus den OSD-Menüs. Sobald ein Wert justiert wurde, speichert der Monitor die Änderungen automatisch. - Seite 17 Sekunden. Ein Fenster mit der Meldung “Power Unlock” erscheint. Wenn Sie die Tasten für zwei weitere Sekunden halten, schaltet das Fenster auf "Power Lock” um. HINWEIS: Der OSD-Bildschirm wird ausgeblendet, wenn 30 Sekunden lang keine Eingabe erfolgt. Elo TouchSystems ET3239L Betriebsanleitung...
-
Seite 18: Osd-Steueroptionen
OSD Timeout [Zeitüberschreitung] • Stellt den Zeitraum ein, während dem das OSD-Menü angezeigt wird. Language [Sprache] • Sie können als Sprache des OSD-Menüs zwischen Englisch, Französisch, Deutsch, Spanisch, Italienisch, traditionellem Chinesisch, vereinfachtem Chinesisch oder Japanisch wählen. Elo TouchSystems ET3239L Betriebsanleitung... - Seite 19 • Stellt die werksseitigen Einstellungen für alle anderen Parameter und Videoeingänge, ausgenommen der Sprache, wieder her (VGA und DVI). Verschiedenes Sharpness [Schärfe] • Justiert die Bildschirmschärfe. Display Information [Anzeigeinformation] • Zeigt die Frequenz des eingehenden horizontalen/vertikalen Synchronisationssignals an. Elo TouchSystems ET3239L Betriebsanleitung...
-
Seite 20: Voreingestellte Displaymodi
Der Touchmonitor wird mit werksseitigen Voreinstellungen für die gebräuchlichsten Videomodi ausgeliefert. Der Touchmonitor wählt automatisch die Bildgröße und Zentrierung für alle in Anhang B, ET3239L – Technische Daten unter "Voreingestellte Displaymodi", aufgeführten Videomodi. Wenn Sie in einem voreingestellten Anzeigemodus über das OSD Änderungen an den Videoeinstellungen H-Position, V-Position, Clock... -
Seite 21: Kapitel 4: Störungsbeseitigung
Bereichs Ihres Touchmonitors liegt. Siehe Kapitel 3 und Anhang B für mehr Information über zulässige Videomodi. Stellen Sie sicher, dass das USB- Touch funktioniert nicht oder serielle Kabel an beiden Enden richtig angeschlossen ist. Elo TouchSystems ET3239L Betriebsanleitung... -
Seite 22: Anhang A: Sichere Handhabung Des Touchmonitors
Belüftungsschlitze ein. Es ist wichtig, dass Ihr Touchmonitor keiner Feuchtigkeit ausgesetzt wird. Schütten Sie keine Flüssigkeiten auf oder in den Monitor. Sollte der Monitor nass werden, versuchen Sie bitte nicht, ihn selbst zu reparieren. Elo TouchSystems ET3239L Betriebsanleitung... -
Seite 23: Pflege Und Handhabung Ihres Touchmonitors
Quecksilber.) Richtlinie über Elektro- und Elektronikaltgeräte (WEEE) Dieses Schild schreibt innerhalb der Europäischen Union vor, dass dieses Produkt nicht mit Haushaltsabfällen entsorgt werden darf. Es sollte bei einer geeigneten Einrichtung für Wertstoffrückgewinnung und Recycling abgegeben werden. Elo TouchSystems ET3239L Betriebsanleitung... -
Seite 24: Anhang B: Technische Daten
ANHANG TECHNISCHE DATEN... -
Seite 25: Et3239L Datenblatt
• DVI-Video (nicht bei Modellen ET3239L-xxxx-x-A-x) Eingangsvideobereich Horizontale Scanfrequenz: 30 bis 75 KHz Vertikaler Framerate-Bereich: 48 bis 63 Hz Pixelfrequenzbereich: weniger als 85 MHz Videosignalanschluss Analog: 15-polige D-Sub-Buchse Digital: DVI-D-Buchse (nicht bei Modellen ET3239L-xxxx-x-A-x) Elo TouchSystems ET3239L Betriebsanleitung 25... - Seite 26 Höhe: 0 bis 3.658 m Lagerbedingungen Temperatur: -20° C bis 60° C Luftfeuchtigkeit: 10% bis 90% (nicht kondensierend) Höhe: 0 bis 12.192 m Abmessungen (HxBxT) 474 x 784 x 110 mm Gewicht (ohne Verpackung) 17,3 kg Elo TouchSystems ET3239L Betriebsanleitung 26...
-
Seite 27: Abmessungen Des Et3239L 32-Zoll-Lcd-Touchmonitors
ET3239L 32-Zoll-LCD-Touchmonitor – Abmessungen Hinweis: Dateien mit detaillierten mechanischen Informationen finden Sie unter www.elotouch.com Elo TouchSystems ET3239L Betriebsanleitung 27... -
Seite 28: Zulassungsinformationen
Schutzes gegen schädliche Störungen bei Installation im Wohnbereich oder einem kommerziellem Umfeld gedacht. Diese Geräte erzeugen und verwenden Hochfrequenzenergie und können diese ausstrahlen. Wenn sie nicht in Übereinstimmung mit den Anleitungen installiert und verwendet werden, können sie Störungen des Rundfunkempfangs verursachen. Elo TouchSystems ET3239L Betriebsanleitung 28... - Seite 29 Änderungen oder Modifikationen an dem Gerät, die nicht ausdrücklich durch die für die Einhaltung der Vorschriften verantwortliche Partei genehmigt worden sind, dazu führen können, dass der Anwender die Genehmigung für den Betrieb des Geräts verliert. Elo TouchSystems ET3239L Betriebsanleitung 29...
- Seite 30 Ursache für einen elektrischen Schlag mit möglicher Todesfolge für den Anwender sein). vii) Wenn Sie Hilfe brauchen, wenden Sie sich bitte an Ihren Fachhändler, den Hersteller oder einen ausgebildeten Radio- und Fernsehtechniker. Elo TouchSystems ET3239L Betriebsanleitung 30...
- Seite 31 III. Behördliche Zertifizierungen Das Gerät ist nicht für die Benutzung am Bildschirmarbeitsplatz gemäß BildscharbV vorgesehen. Die folgenden Sicherheitszertifizierungen wurden für das Gerät vergeben, die auf der folgenden Sicherheitsplakette abgebildet sind: Elo TouchSystems ET3239L Betriebsanleitung 31...
-
Seite 32: Gewährleistung
Verkäufers oder am Standort des Käufers vorgenommen wird. Sollte der Verkäufer nicht in der Lage sein, das Produkt zu modifizieren, zu reparieren oder zu ersetzen, um den obengenannten Bedingungen der Gewährleistung zu genügen, muss der Verkäufer nach eigenem Ermessen dem Käufer den Elo TouchSystems ET3239L Betriebsanleitung 32... - Seite 33 Der Käufer hält den Verkäufer schad- und klaglos für jegliche Haftung, Ansprüche, Verluste, Kosten oder Ausgaben (einschließlich angemessener Rechtsanwaltsgebühren), die den Produkten des Käufers oder Angaben oder Gewährleistungen für dieselben zugeordnet werden können. Elo TouchSystems ET3239L Betriebsanleitung 33...
- Seite 34 Diestsesteenweg 692 Menlo Park, CA 94025 D-85521 Ottobrunn B-3010 Kessel-Lo Deutschland Belgien (800) ELO-TOUCH (800)356-8682 Tel. 650-361-4700 Tel. +49(89) 60822-0 Tel. +32(16)35-2100 Tel. +81(45)478-2161 Fax: 650-361-4747 Fax: +49(89) 60822-180 Fax+32(16)35-2101 Fax+81(45)478-2180 eloinfo@elotouch.com elosales@elotouch.com elosales@elotouch.com www.tps.co.jp Elo TouchSystems ET3239L Betriebsanleitung 34...
