LAVAMAT W 1008 Waschautomat Gebrauchsanweisung...
Seite 2
Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Sicherheitshinweise Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie mit den nachfolgenden Sicherheits- hinweisen vertraut zu machen. Allgemeine Sicherheit • Reparaturen am Waschautomaten dürfen nur von Fachkräften durch- geführt werden.
Sicherheitshinweise Sicherheit von Kindern • Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Wasch- automaten spielen – es besteht die Gefahr, daß Kinder sich einschließen.
Entsorgung Verpackungsmaterial entsorgen! Entsorgen Sie das Verpackungsmaterial Ihres Waschautomaten sachge- recht. Alle Verpackungsmaterialien sind umweltverträglich und können gefahrlos deponiert oder in der Müllverbrennungsanlage verbrannt werden. Die Kunststoffe können auch wiederverwendet werden: • Die äußere Hülle und die Beutel im Innern bestehen aus Polyethylen (Kennzeichnung >PE<).
Die wichtigsten Merkmale Ihres Gerätes • Programmeinstellung mittels Programmwähler und Temperatur- wähler. • Fleckenprogramm zur wirksamen Behandlung verfleckter Wäsche. • Taste PFLEGELEICHT zur schonenden Behandlung von pflegeleichter Wäsche. • Taste EINWEICHEN, um Wäsche mit eingetrockneter Verschmutzung separat einzuweichen. • Energiesparprogramm für leicht bis normal verschmutzte Koch- wäsche.

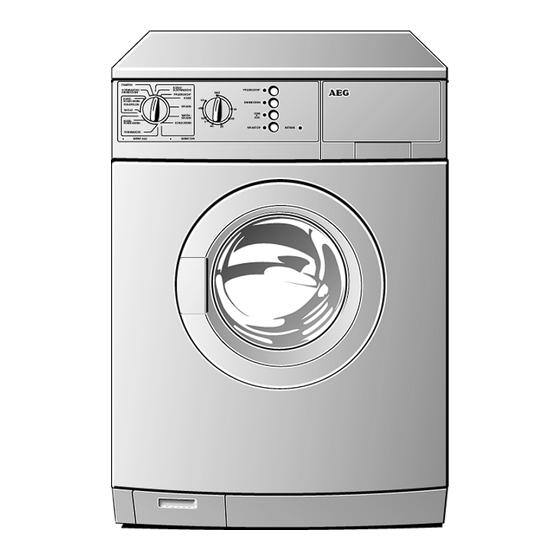

Geräteaufbau Vorderansicht Bedienblende Schublade für Wasch- und Pflegemittel mit Griffklappe Typschild (hinter Einfülltür) Einfülltür mit Griff Klappe vor höhenverstellbare Laugenpumpe Schraubfüße...
Geräteaufbau Bedienblende Taste Endschleuderdrehzahl Taste PFLEGELEICHT Programmwähler Taste Temperaturwähler EINWEICHEN Taste SPÜLSTOP Anzeige BETRIEB Programmwähler Am Programmwähler schalten Sie den Waschautomaten ein und aus. – Einschalten: Programmwähler her- ausziehen. – Ausschalten: Programmwähler hin- eindrücken. Weiterhin bestimmen Sie am Programmwähler die Art des Wasch- gangs.
Seite 11
Geräteaufbau • KURZ Verkürzter Hauptwaschgang für leicht verschmutzte Wäsche. • SPÜLEN Separates Spülen, z.B. zum Spülen von handgewaschenen Textilien (Schleudern entsprechend gewählter Wäscheart). • WEICHSPÜLEN Separates Spülen, separates Stärken, separates Imprägnieren (ein Spül- gang läuft ab, flüssiges Pflegemittel aus Einspülfach À wird eingespült).
Geräteaufbau • EINWEICHEN Separates Einweichen, wenn am Programmwähler VORWÄSCHE/ EINWEICHEN gewählt ist und zusätzlich Taste EINWEICHEN gedrückt wird. Einweichdauer ca. 20 Minuten bei maximal 40 °C (ca. 15 Minuten, wenn zusätzlich Taste PFLEGELEICHT gedrückt wurde). Danach bleibt die Wäsche solange in der Lauge liegen, bis das Wasser abgepumpt wird.
Geräteaufbau Taste SPÜLSTOP Bei Einstellung SPÜLSTOP bleibt die Wäsche im letzten Spülwasser liegen, sie wird nicht geschleu- dert. Anzeigelampe BETRIEB Die Anzeigelampe BETRIEB leuchtet, sobald der Wasch- automat eingeschaltet ist. Schublade für Wasch- und Pflegemittel Saugheberkappe (muß fest aufgesteckt sein) Einspülfach für Vorwaschmittel/Einweichmittel oder Fleckensalz.
Verbrauchswerte und Zeitbedarf für ausgewählte Programme Die Werte in der folgenden Tabelle wurden unter Normbedingungen ermittelt. Für den Betrieb im Haushalt geben sie eine hilfreiche Orientierung. Tem- Zeit Programm- Wäsche- Füll- Wasser Energie peratur- wähler menge in kg in Liter in kWh wähler Minuten...
Waschgang vorbereiten Wäsche sortieren und vorbereiten • Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe „Wäsche- arten und Pflegekennzeichen“). • Taschen leeren. • Metallteile (Büroklammern, Sicherheitsnadeln usw.) entfernen. • Zur Verhinderung von Wäschebeschädigungen und Wäscheknäueln: Reißverschlüsse schließen, Bett- und Kissenbezüge zuknöpfen, lose Bänder, etwa von Schürzen, zusammenbinden.
Waschgang vorbereiten Kochwäsche I Textilien aus Baumwolle und Leinen mit diesem Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung und hohen Temperaturen. Für diese Wäscheart eignet sich das Programm KOCH/BUNTWÄSCHE. Buntwäsche G C Textilien aus Baumwolle und Leinen mit diesen Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung. Für diese Wäscheart eignet sich das Programm KOCH/BUNTWÄSCHE.
Waschgang vorbereiten Wieviel Wasch- und Pflegemittel? Die Menge der einzusetzenden Mittel ist abhängig • von der Füllmenge: Wenn der Waschmittelhersteller keine Dosierangabe für Minderbela- dungen macht, bei halber Beladung ein Drittel weniger, bei Kleinst- beladungen nur die Hälfte der Waschmittelmenge zugeben, die für eine volle Beladung empfohlen wird.
Waschgang durchführen Kurzanleitung Ein Waschgang verläuft in folgenden Schritten: 0 Tür öffnen, Wäsche einfüllen. 0 Tür schließen. 0 Wasch-/Pflegemittel zugeben. 0 Das richtige Waschprogramm einstellen: – Programm am Programmwähler einstellen; – Temperatur am Temperaturwähler einstellen; 0 Eventuell Taste PFLEGELEICHT drücken. 0 Programmwähler herausziehen.
Waschgang durchführen Wäsche einfüllen 0 Wäsche nach Art sortieren und vorbereiten. Hinweise zur richtigen Vorbereitung der Wäsche siehe „Wäschearten und Pflegekennzeichen“. 0 Einfülltür öffnen: am Griff der Einfülltür ziehen. 0 Wäsche einfüllen. Maximale Füllmengen siehe „Programmtabellen“. 0 Einfülltür fest schließen. Achtung! Beim Schließen der Tür keine Wäschestücke einklemmen! Textilien und Gerät könnten Schaden nehmen.
Waschgang durchführen Wasch-/Pflegemittel zugeben 0 Schublade öffnen: in die Klappe unten an der Schublade hineingreifen, Schublade bis zum Anschlag herausziehen. 0 Wasch-/Pflegemittel einfüllen. Hinweise zu Wasch- und Pflegemitteln siehe „Wasch- und Pflegemit- tel“. Einspülfach für Vorwaschmitte/Einweichmitteloder Fleckensalz. Werden bei VORWÄSCHE/EINWEICHEN ganz zu Beginn des Waschprogramms eingespült bzw.
Waschgang durchführen Waschprogramm einstellen Geeignetes Programm und richtige Temperatur für die jeweilige Wäscheart siehe „Programmtabellen“. Waschprogramm einstellen Achtung! Programmwähler nur im Uhrzeigersinn drehen! 0 Programmwähler auf das gewünschte Waschprogramm stellen. Temperatur einstellen 0 Temperaturwähler auf die gewünschte Temperatur stellen. Bei pflegeleichter Wäsche: 0 Taste PFLEGELEICHT drücken.
Waschgang durchführen Waschprogramm starten, Endschleuderdrehzahl einstellen oder Spülstop wählen 0 Kontrollieren, ob der Wasserhahn geöffnet ist. 0 Waschautomat einschalten: Programmwähler herausziehen. Anzeige BETRIEB leuchtet, Waschprogramm startet automatisch nach sechs Sekunden. 0 Eventuell Schleuderdrehzahl für das Endschleudern verringern oder SPÜLSTOP wählen: –...
Seite 23
Waschgang durchführen • EINWEICHEN Nach separatem Einweichen muß zuerst das Wasser abgepumpt und anschließend der gewünschte Hauptwaschgang eingestellt werden: 0 Taste EINWEICHEN lösen, oder Programmwähler im Uhrzeigersinn auf PUMPEN drehen (Wasser wird abgepumpt). 0 Anschließend gewünschten Hauptwaschgang einstellen. Nach Spülstop: Nach einem Spülstop muß...
Programmtabellen Waschen Im folgenden werden nicht alle möglichen, sondern nur die im Alltags- betrieb gebräuchlichen und sinnvollen Einstellungen aufgeführt. max. Wäscheart, Tem- Füllmenge zusätzliche Pflegekenn- Programmwähler peratur- (Trocken- Taste zeichen wähler gewicht) FLECKEN HAUPTWÄSCHE Kochwäsche KURZ Energiesparprogramm: FLECKEN FLECKEN Buntwäsche HAUPTWÄSCHE 30-60 KURZ...
Reinigen und Pflegen Im Alltagsbetrieb 0 Nach Programmende die Waschmittelschublade ein kleines Stück herausziehen, damit sie austrocknen kann. 0 Einfülltür nach dem Waschen nur anlehnen, damit Waschautomat von innen belüftet wird und austrocknen kann. 0 Wasserhahn schließen. Bedienteile reinigen Bedienblende Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel zur Reinigung von Blenden- und Bedienteilen benutzen.
Reinigen und Pflegen 0 Gesamten Einspülbereich des Waschautomaten mit einer Bürste reinigen. 0 Waschmittelschublade in Führungsschienen einsetzen und einschieben. Waschtrommel Die Waschtrommel besteht aus Edelstahl Rostfrei. Durch rostende Fremdkörper in der Wäsche kann es zu Rostablagerungen an der Trom- mel kommen. Achtung! Edelstahltrommel nicht mit säurehaltigen Entkalkungsmitteln, chlor- oder eisenhaltigen Scheuermitteln oder Stahlwolle reinigen.
Was tun, wenn… Das im Vergleich zu früheren Waschmaschinen etwas andere, pfeifende Laufgeräusch beim Schleudern ist durch das moderne Antriebssystem bedingt. Störungsbehebung Versuchen Sie im Störungsfalle mit Hilfe der hier aufgeführten Hinweise das Problem selbst zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedienfehlers den Kundendienst in Anspruch nehmen, erfolgt der Besuch des Kunden- dienst-Technikers auch während der Garantiezeit nicht kostenlos.
Seite 30
Was tun, wenn… Störung Mögliche Ursache Abhilfe Die höhenverstellbaren Füße laut Aufstell- und Schraubfüße sind nicht Anschlußanweisung korrekt eingestellt. justieren. Es ist nur sehr wenig Wäsche Funktion ist dadurch nicht in der Trommel (z.B. nur ein beeinträchtigt. Waschautomat vibriert Bademantel). während des Betriebs Verlegung des Ablauf- oder steht unruhig.
Seite 31
Was tun, wenn… Störung Mögliche Ursache Abhilfe Im Ablaufschlauch ist ein Knick entfernen. Knick. Maximale Pumphöhe (Aus- Wenden Sie sich an den laufhöhe 1m ab Standfläche Kundendienst, er hält für Wäsche ist nicht gut des Gerätes) wird über- Förderhöhen über 1m einen geschleudert, in der schritten.
Was tun, wenn… Wenn das Waschergebnis nicht befriedigend ist Wenn die Wäsche vergraut ist und sich in der Trommel Kalk ablagert • Das Waschmittel wurde zu gering dosiert. • Es wurde nicht das richtige Waschmittel eingesetzt. • Spezielle Verschmutzungen wurden nicht vorbehandelt. •...
Seite 33
Was tun, wenn… 0 Klappe im linken Bereich der Sockel- blende nach unten aufklappen und abzie- hen. 0 Notentleerungsschlauch aus Halterung lösen. 0 Notentleerungsschlauch etwas herausziehen. 0 Auffanggefäß unterstellen. 0 Verschlußstopfen des Notentleerungs- schlauchs durch Drehen gegen den Uhr- zeigersinn lösen und herausziehen. Die Waschlauge läuft ab.
Was tun, wenn… Laugenpumpe reinigen Warnung! Waschautomat vor Reinigung der Laugenpumpe ausschalten! 0 Zunächst eine Notentleerung durchführen (siehe vorstehenden Abschnitt „Notentleerung durchführen“). 0 Wischtuch auf den Boden vor dem Deckel der Laugenpumpe legen. Es kann Restwasser auslaufen. 0 Deckel der Laugenpumpe entgegen Uhrzeigersinn abschrauben und herausziehen.
Technische Daten Höhe x Breite x Tiefe 85x60x60cm Tiefe bei geöffneter Tür 95cm Höhenverstellbarkeit ca. +10/-5mm Leergewicht ca. 85kg Füllmenge (programmabhängig) max. 5kg Einsatzbereich Haushalt Trommeldrehzahl Waschen max. 53min Trommeldrehzahl Schleudern siehe Typschild Wasserdruck 1-10bar (=10–100N/cm = 0,1–1,0MPa) Dieses Gerät entspricht den folgenden EG-Richtlinien: •...
„Garantiebedingungen/Kundendienststellen“.) • Haben Sie Fragen zu Bedienung und Gebrauch Ihres Waschautomaten? Dann wenden Sie sich an AEG DIRECT INFO SERVICES 0180–55545, unsere telefonische Beratung. Dort bekommen Sie Tips zum Umgang mit Ihrer Waschmaschine und zur Nutzung der zahlreichen Funktionen. Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist.
