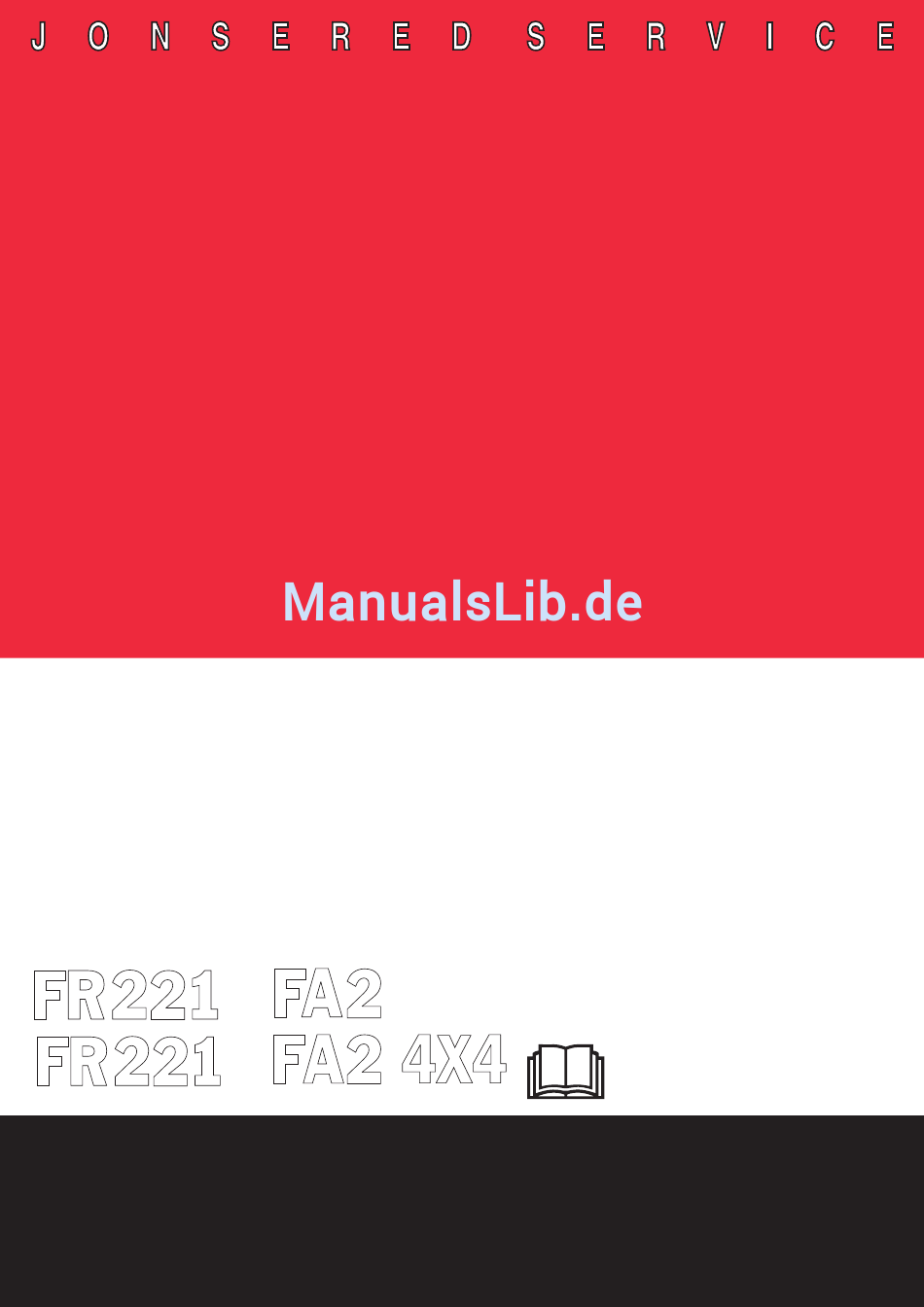

- Seite 1 Bedienungsanweisung Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt Kontrolle des Kühllufteinlasses des Motors ....Kontrolle und Einstellung des Bodendrucks des INHALT Schneidwerks ............... Inhalt ................Überprüfung der Parallelität des Schneidwerkes ..EINLEITUNG Einstellung der Parallelität des Schneidwerkes .... Sehr geehrter Kunde! ..........Service-Stellung des Schneidwerkes ......Fahren und Transport auf öffentlichen Straßen .... -
Seite 3: Einleitung
EINLEITUNG Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf eines Jonsered Frontrider. Jonsered Frontridermodelle sind nach bewährtem Konzept mit frontmontiertem Schneidwerk und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen FrontRider überaus effektiv. Weitere Leistungsmerkmale sind die kompakt angeordneten Bedienelemente und die durch Pedale geregelte hydrostatische Kraftübertragung. -
Seite 4: Guter Service
EINLEITUNG Guter Service Jonsereds bietet unseren Kunden weltweit den besten Support und einen herausragenden Service. Somit erhalten Sie als Kunde immer den besten Support und Service. So wurde Ihr Produkt vor der Lieferung z. B. von Ihrem Händler kontrolliert und eingestellt, siehe die Eintragung im Servicejournal dieser Bedienungsanweisung. -
Seite 5: Servicejournal
Servicejournal Lieferservice 13 Den Kunden über folgendes informieren: Vorteile und Notwendigkeit, die Wartung gemäß 1 Batterie 4 Stunden mit max. 3 A laden. Wartungsplan auszuführen. 2 Lenkrad, Sitz und ggf. sonstige Teile montieren. Die Bedeutung von Service und Servicejournal für den Wiederverkaufswert. 3 Den Reifendruck überprüfen und anpassen (60 Kpa, 0,6 bar, 9 psi). -
Seite 6: Symbolerklärung
SYMBOLERKLÄRUNG Symbole Feststellbremse Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanweisung zu sehen. Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen WARNUNG! Durch nachlässige oder Gemeinschaft. Die Emission des Gerätes ist falsche Handhabung können schwere im Kapitel Technische Daten und auf dem Verletzungen oder tödliche Unfälle von Geräteschild angegeben. - Seite 7 SYMBOLERKLÄRUNG Vor Reparatur oder Wartung den Motor abstellen und das Zündkabel lösen Schauen Sie hinter sich, bevor und während Sie rückwärts fahren. Startanweisung Ölstand im Motor prüfen Ölstand im Getriebe kontrollieren Schneidwerk anheben Feststellbremse aktivieren. Bei kaltem Motor den Choke anwenden Vor dem Anfahren die Handbremse lösen –...
-
Seite 8: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften • Den Mähbereich von Gegenständen wie Steinen, Spielzeug, Drähten usw. säubern, die von den Messern erfasst und weggeschleudert werden können. Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. Versichern Sie Ihren Aufsitzmäher • Überprüfen Sie die Versicherung für Ihren neuen Aufsitzmäher. -
Seite 9: Fahrt Auf Abhängen
SICHERHEITSVORSCHRIFTEN • Die Maschine niemals barfüßig fahren. Stets WARNUNG! Der Motor stößt Kohlenmonoxid Schutzschuhe oder Schutzstiefel tragen, am besten mit aus. Kohlenmonoxid ist ein farbloses, Stahlkappe. giftiges Gas. Verwenden Sie die Maschine nicht in geschlossenen Räumen. • Die Maschine nur bei Tageslicht oder bei sonstiger guter Beleuchtung benutzen. -
Seite 10: Kinder
SICHERHEITSVORSCHRIFTEN • Unnötige Kurvenfahrt am Hang vermeiden; ist dies • Vor und während der Rückwärtsfahrt nach hinten und dennoch erforderlich, möglichst langsam und stufenweise unten sehen und auf kleine Kinder achten. in Kurven bergab fahren. Langsam fahren. Kleine • Kinder dürfen niemals mitfahren. Sie können Lenkbewegungen ausführen. -
Seite 11: Transport
SICHERHEITSVORSCHRIFTEN • Elektrische Schläge können Verletzungen verursachen. • Die Maschine niemals im Haus oder in mangelhaft Bei laufendem Motor keine Kabel berühren. Die belüfteten Räumen verwenden. Die Abgase enthalten Zündanlage nicht mit den Fingern testen. Kohlenmonoxid, ein geruchloses, giftiges und lebensgefährliches Gas. -
Seite 12: Was Ist Was
WAS IST WAS? Lage der Bedienungselemente 1 Choke 9 Sperrknopf für Feststellbremse 2 Gashebel 10 Einstellen des Sitzes. 3 Zündschloss 11 Produkt- und Seriennummernschild 4 Hebel zur Schnitthöheneinstellung 12 Hebel für das Auskuppeln des Antriebs Vorderachse FR 2218 FA2 4X4 5 Hubhebel für das Schneidwerk 13 Tankdeckel 6 Geschwindigkeitsregler für Rückwärtsfahrt... -
Seite 13: Vorstellung
VORSTELLUNG Vorstellung Feststellbremse Wir beglückwünschen Sie zu Ihrer Wahl eines Die Feststellbremse wird auf folgende Weise angesetzt: ausgezeichneten Qualitätsproduktes, an dem Sie lange Freude haben werden. Der FR 2218 FA2 4X4 hat einen Allradantrieb. Die Kraftübertragung des Motors wird mit einem hydrostatischen Getriebe gesteuert, mit dem anhand von Pedalen eine variable Drehzahlverstellung möglich ist. -
Seite 14: Hebel Zur Schnitthöheneinstellung
VORSTELLUNG Tanken Wird der Sperrknopf gedrückt und der Hebel nach vorne geführt, senkt sich das Schneidwerk, und die Messer beginnen automatisch zu rotieren (Mähstellung). Der Motor ist mit bleifreiem Benzin von mindestens 85 Oktan (ohne Ölbeimischung) zu betreiben. Auch umweltgerechtes Alkylatbenzin eignet sich sehr gut. -
Seite 15: Auskupplungshebel
VORSTELLUNG Auskupplungshebel Auskupplungshebel FR 2218FA2 Damit der Aufsitzmäher mit abgestelltem Motor verfahren werden kann, muß der Auskupplungshebel herausgezogen werden. Wird versucht, das Gerät mit herausgezogenen Auskupplungshebeln zu fahren, bewegt es sich nicht. Ist der eine Hebel herausgezogen, geht der Antrieb dieser Achse verloren. -
Seite 16: Fahrbetrieb
Fahrbetrieb Vor dem Start Den Gashebel in die Mittelstellung führen. WICHTIGE INFORMATION Das Lufteinlassgitter im Motorgehäuse hinter dem Fahrersitz darf nicht durch z. B. Kleidungsstücke, Laub, Gras oder Schmutz blockiert sein. Die Kühlung des Motors verschlechtert sich dadurch. Es besteht die Gefahr von schweren Motorschäden. Wenn der Motor kalt ist, ist der Chokehebel bis zum Anschlag zurückzuziehen. -
Seite 17: Motor Mit Schwacher Batterie Starten
Fahrbetrieb Motor mit schwacher Batterie Betrieb des Aufsitzmähers starten 1 Zum Lösen der Feststellbremse erst das Feststellbremspedal betätigen und dann wieder loslassen. WARNUNG! In Blausäurebatterien bilden sich explosive Gase. Funkenbildung, offenes Feuer und Rauchen in der Nähe der Batterien vermeiden. In der Nähe von Batterien grundsätzlich eine Schutzbrille tragen. -
Seite 18: Ratschläge Für Das Mähen
Fahrbetrieb Ratschläge für das Mähen Motor abstellen Motor eine Minute im Leerlauf laufen lassen, damit die normale Arbeitstemperatur vor dem Abschalten erreicht wird, wenn er vorher schwer belastet wurde. 1 Zum Anheben des Schneidwerks den Hebel bis in die Sperrstellung zurückziehen. •... -
Seite 19: Wartung
WARTUNG Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wartung Mind. Wartungsintervalle Wartung vor dem Start jedes Jahr in Stunden 50 100 200... -
Seite 20: Reinigung
WARTUNG Reinigung Rechter Kotflügel Knopf am Geschwindigkeitsregler (1) sowie Schrauben (2) Das Gerät sofort nach der Benutzung reinigen. Es ist viel entfernen und Abdeckung abheben. einfacher, die Mähgutreste abzuspülen, bevor sie antrocknen. Ölreste lassen sich mit Kaltentfetter lösen. Eine dünne Schicht aufsprühen. -
Seite 21: Lenkseilzüge Prüfen Und Einstellen
WARTUNG Lenkseilzüge prüfen und einstellen Einstellung der Feststellbremse Die Lenkung wird mit Seilzügen betätigt. Gerät am Hang in eine geneigte Stellung bringen, Vorder- und Hinterachse auskuppeln und prüfen, ob die Bremse richtig Diese können sich nach einiger Zeit gedehnt haben, wodurch eingestellt ist. -
Seite 22: Justierung Des Gaszugs
WARTUNG Justierung des Gaszugs Kraftstoff-Filter austauschen Spricht der Motor beim Gasgeben nicht an, raucht er schwarz Das Kraftstoff-Filter in der Leitung alle 100 Stunden (einmal oder wird die Höchstdrehzahl nicht erreicht, ist eventuell eine je Saison) oder, wenn es verstopft ist, öfter auswechseln. Einstellung des Gaszugs erforderlich. -
Seite 23: Luftfilter Der Kraftstoffpumpe Prüfen
WARTUNG 5 Filter reinigen, ihn dazu auf einer ebenen Fläche 5 Schrauben Sie die Zündkerze wieder von Hand ein, um ausklopfen. Zur Reinigung des Filters niemals Druckluft eine Beschädigung des Gewindes zu vermeiden. oder Lösungsmittel mit Petroleum verwenden, z. B. Kerosin. -
Seite 24: Hauptsicherung
WARTUNG Hauptsicherung Motorhaube hochklappen. Sicherstellen, dass sich kein Gras, Laub oder Schmutz im Die Hauptsicherung sitzt in einem losen Halter unter dem Lufteinlass des Motors befindet. Batteriedeckel, vor der Batterie. Typ: Flachstift 15 A. Luftleitweg auf der Unterseite der Motorhaube überprüfen, er muss sauber sein und darf nicht am Kühllufteinlass schaben. -
Seite 25: Überprüfung Der Parallelität Des Schneidwerkes
WARTUNG Überprüfung der Parallelität des Service-Stellung des Schneidwerkes Schneidwerkes Die Parallelität des Schneidwerks wird auf folgende Weise Damit das Aggregat sich gut reinigen, reparieren oder warten geprüft: lässt, ist es in Service-Stellung zu bringen. Service-Stellung bedeutet, dass das Aggregat hochgeklappt wird und in 1 Luftdruck der Reifen prüfen, 60 kPa/0,6 kp/cm /8,5 PSI. -
Seite 26: Aufhebung Der Service-Stellung
WARTUNG Kontrolle der Messer 5 Antriebsriemen entfernen und in den Riemenhalter setzen. Zur Optimierung des Schneidergebnisses müssen die Messer unbeschädigt und gut geschliffen sein. Sicherstellen, dass die Befestigungsschrauben der Messer angezogen sind. 6 Schneidwerk an der Vorderkante und bis zum Anschlag herausziehen. -
Seite 27: Schmierung
Schmierung Kontrolle des Ölstands im Motor 3 Ablasshahn aus dem Motor entfernen. Ölstand im Motor bei waagerecht stehendem Aufsitzmäher und abgestelltem Motor prüfen. Motorhaube hochklappen. Messstab lösen, herausziehen und abwischen. 4 Öl in den Behälter laufen lassen. 5 Ablassschraube anbringen und anziehen. 6 Öl bis zur Markierung 'FULL' am Ölmessstab einfüllen. -
Seite 28: Kontrolle Des Ölstands Im Getriebe
Schmierung Kontrolle des Ölstands im Getriebe Schmierung der Vorderradlager 1 Das Getriebegehäuse abnehmen. Die beiden Schrauben Bei Rider-Modellen mit Rückauswurf müssen Fronthaube und (eine auf jeder Seite) lösen und danach die Kotflügel entfernt werden, sodass der Rohrbügel angehoben Getriebehaube abnehmen. werden kann, um das Rad auszubauen. -
Seite 29: Störungssuchplan
Störungssuchplan Störung Ursache Der Motor springt nicht an Nicht genug Kraftstoff im Tank Zündkerze fehlerhaft Zündkerzenanschlüsse defekt oder vertauschte Kabel Schmutz in Vergaser oder Kraftstoffleitung Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Batterie leer Schlechter Kontakt an den Kabelanschlüssen der Batteriepole Hubhebel für Schneidwerk in falscher Stellung Hauptsicherung durchgebrannt. -
Seite 30: Verwahrung
Verwahrung Aufbewahrung für den Winter Schutz Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Zum Schutz der Maschine bei Verwahrung oder Transport ist für die Winterverwahrung in Ordnung gebracht werden. Dies eine Schutzhaube erhältlich. Bitten Sie Ihren Fachhändler um gilt auch, wenn die Maschine länger als 30 Tage nicht eine Vorführung. -
Seite 31: Technische Daten
TECHNISCHE DATEN FR 2218FA2 FR 2218FA2 4x4 Abmessungen Länge ohne Schneidwerk, mm/ft 2020/6,61 2020/6,61 Breite ohne Schneidwerk, mm/ft 890/2,92 890/2,92 Höhe, mm/ft 1150/3,77 1150/3,77 Betriebsgewicht mit Schneidwerk, kg/lb 282-285/622-628 303-306/668-675 Radstand, mm/ft 887/2,9 887/2,9 Spurbreite vorn, mm/ft 712/2,34 715/2.35 Spurbreite hinten, mm/ft 627/2,06 625/2,05 Reifengröße... - Seite 32 TECHNISCHE DATEN Technische Daten des Schneidwerks Schneidwerk JC 103 JC 112 Mähbreite, mm/inch 1030/41 1120 / 44.1 Schnitthöhen, 7 Positionen, mm/Zoll 25-75/0.98-2.95 25-75/0.98-2.95 Messerlänge, mm/inch 388/15.28 420 / 16,5 Technische Daten für Lärm- und Vibrationspegel FR 2218FA2 FR 2218FA2 4x4 JC 103 JC 112 JC 103...
-
Seite 33: Eg-Konformitätserklärung
EG-Konformitätserklärung (nur für Europa) Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Aufsitzrasenmäher Jonsered FR 2218 FA2 und FR 2218 FA2 4X4 von den Seriennummern des Baujahrs 2013 an (die Jahreszahl wird im Klartext mitsamt einer nachfolgenden Seriennummer auf dem Typenschild angegeben) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: vom 17. - Seite 36 Originalanweisungen 1155332-51 ´®z+WA9¶1H¨ ´®z+WA9¶1H¨ 2012-12-07...
