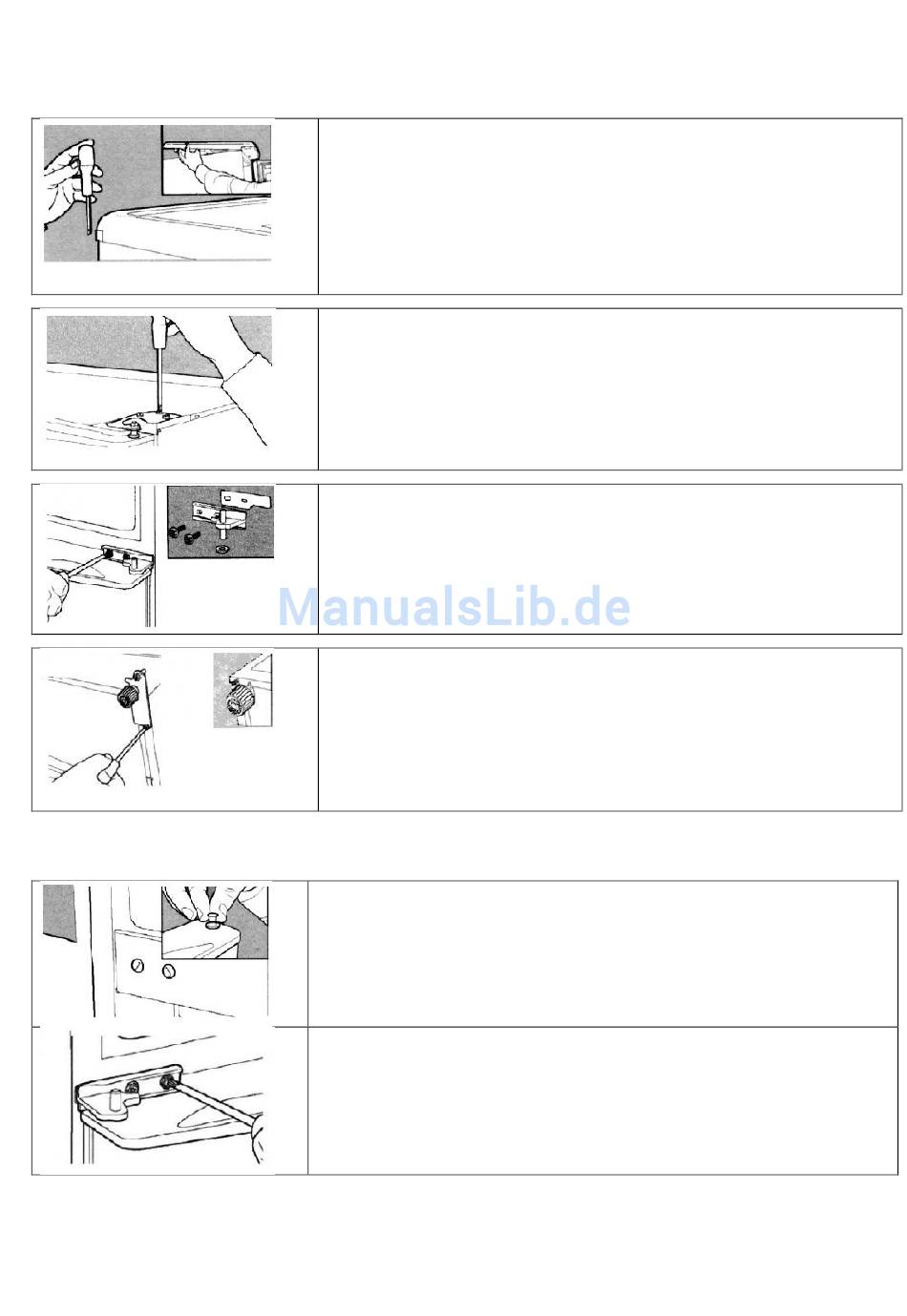

Lösen Sie die Befestigungsschrauben hinten aus der
Geräteabdeckung (je nach Modell gibt es auch Schrauben oben
in der Abdeckung).
Schieben sie nun die Abdeckplatte vorsichtig nach vorne heben
sie ab und stellen sie zur Seite.
Entfernen Sie das obere Scharnier durch lösen der Schrauben,
je nach Modell muss vorher die vordere Halterung der
Geräteabdeckung demontiert werden.
Ziehen Sie nun die obere Tür etwas nach vorne und heben sie
aus dem Scharnierstift und stellen sie vorsichtig zur Seite.
Entfernen Sie das mittlere Scharnier durch lösen der
Schrauben. Ziehen Sie nun die untere Tür etwas nach vorne
und heben sie aus dem unteren Scharnierstift und stellen sie
vorsichtig zur Seite.
Kippen sie das Gerät vorsichtig nach hinten max. 45 Grad, und
lösen Schraubfuß und Scharnierstift von der Halterung. Den
Schraubfuss wieder auf der rechten Seite anschrauben.
Den Schraubfuss von der linken Seite lösen, die Halterung in
Querrichtung um 180° drehen und montieren Scharnierstift und
Schraubfuß auf der linken Seite an und bringen das Gerät in die
senkrechte Ausgangsposition.
Die Blindstopfen der Scharnierstifthülsen an der linken Seite der Türen
entfernen und auf der rechten Seite wieder anbringen.
Stellen Sie die untere Tür auf den unteren Scharnierstift, stecken
die mittlere Halterung mit dem Stift in die Bohrung und
schrauben die Halterung an.
Bevor Sie die Schrauben endgültig festziehen kontrollieren
Sie den Passgenauen Sitz der Tür.
Version E1.3 DE 03/2014
Seite 19 von 26
