Easywave RTRP02 Bedienungsanleitung

Funk-Alarmmelder RTRP02
D

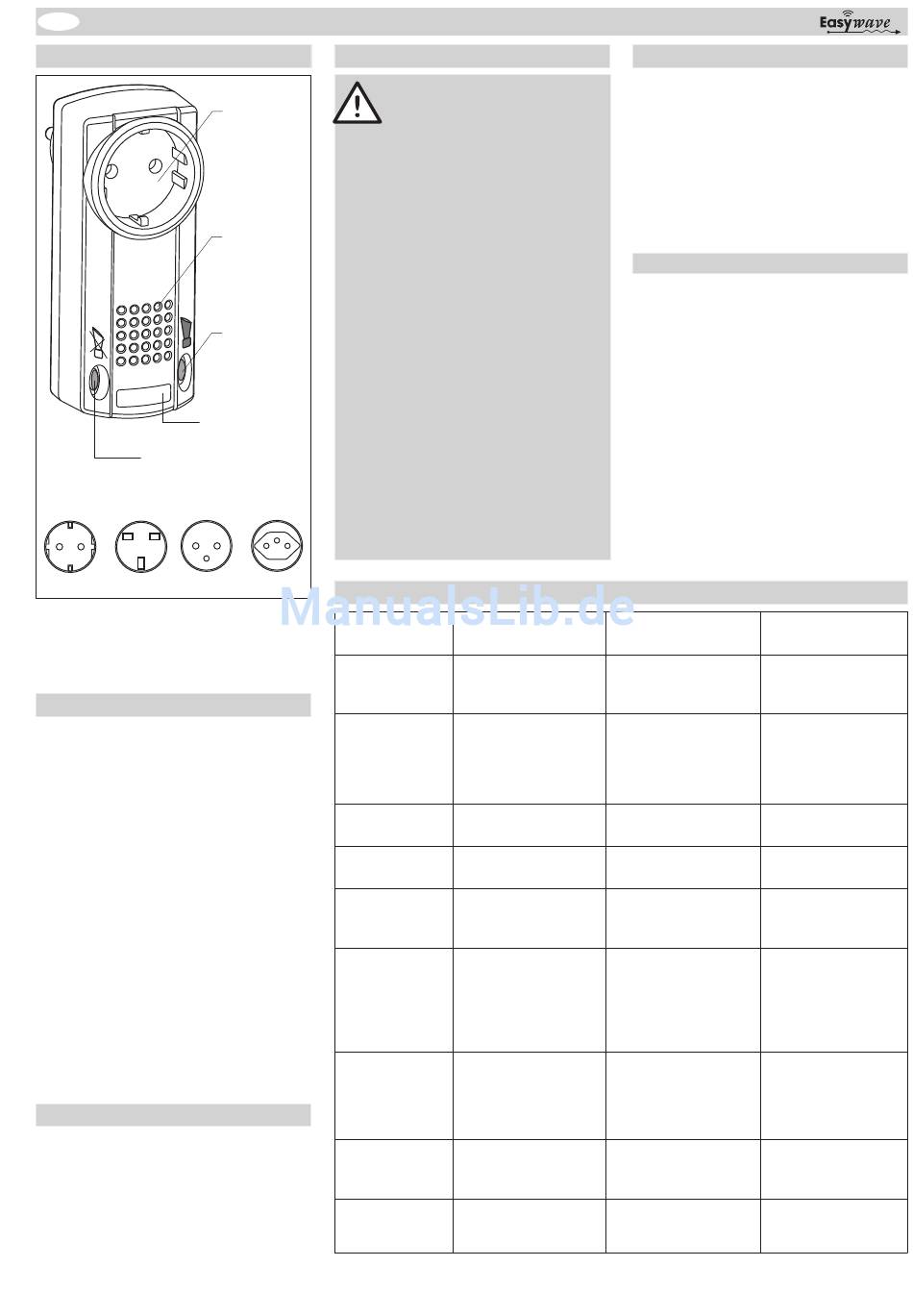

Ausführung
Batteriekontroll-
anzeige
Taste 0/LED 0
AUS
Schuko
D/A/NL/S/N GB F/B/PL
RTRP02-5001E -01 868,30 MHz
RTRP02-5001E-02
868,30 MHz
RTRP02-5001E-04 868,30 MHz
RTRP02-5001E-05 868,30 MHz
Technische Daten
Frequenz: 868,30 MHz
Modulation: FSK
Funkkanäle: 1x Empfangen
Reichweite: ca. 150 m unter
Freifeldbedingungen
Betriebsspannung: 230 V AC / 50 Hz
Leistungsaufnahme
- Wirkleistung: max. 0,6 W
- Scheinleistung: max. 1,8 VA
Schutzart: IP 20
Betriebstemperatur: -20°C bis +35°C
Max. relative
Luftfeuchte: 60%
Netzausgang: Steckdose
Max. Kontakt-
belastung: 10 A / 230 V AC
Maße (HxBxT) 122 x 50 x 38,3 mm
Gewicht: ca. 190 g
Schalldruckpegel: 85 dB bei 30 cm Abstand
Lieferumfang
Alarmmelder RTRP02, Bedienungsanleitung
Sicherheitshinweise
Steckdose
Bei Sach- und Personenschäden, die durch
Nichtbeachten der Bedienungsanleitung und
insbesondere der Sicherheitshinweise verur-
sacht werden, übernehmen wir keine
Haftung!
Halten Sie Kinder vom Alarmmelder fern.
Lautsprecher
Achtung! Beachten Sie die zulässige Ver-
sorgungsspannung und die maximale Kon-
taktbelastung der Steckdose (10 A, 230 V AC,
50 Hz)!
Es ist nicht erlaubt, mehrere Funk-Alarmmel-
der hintereinander zu stecken.
Taste 1/LED 1
Das Gerät ist nur spannungsfrei, wenn es
EIN
vom Stromkreis getrennt wird.
Der Funk-Alarmmelder muss leicht zugäng-
lich sein.
Beachten Sie die geltenden Gesetze und Vor-
schriften sowie die Herstellerhinweise für das
anzuschließende Gerät.
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
Öffnen Sie nicht das Gehäuse des Gerätes!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Gerät vor!
CH
Bedienkonzept
D
Funktion / Kapitel
GB
F/B
Fenstergriffkontakt
CH
RTS26 einlernen
Quittungssender
einlernen
2x Senden
/
Alarmfunktion
einschalten
Alarmfunktion
ausschalten
Alarm quittieren
Beleuchtung
einschalten
(nicht schaltbar)
(Sendecode A1
(EIN) senden)
Rollladen schließen
(Sendecode B2 (ZU)
senden)
Werkseinstellungen
wiederherstellen
(RESET)
Unterspannungs-
meldung Batterie
Fenstergriffkontakt
Bevor Sie das Gerät benutzen, lesen
Sie bitte diese Anleitung sorgfältig
durch!
Betätigung
[Taste drücken]
1. Taste 0 + Taste 1 >1,6 s
Taste 0
2. Taste RTS26
1. Taste 0 + Taste 1 >1,6 s
Taste 0
2. Taste 1 >1,6 s
Taste 0
3. Taste Quittungssender
Taste 1 >1,6 s
Taste 0 >1,6 s
Taste 0 oder Taste 1
oder
Taste Quittungssender
1. Taste 0 + Taste 1 >1,6 s
Taste 0
2. Taste 1 >1,6 s
Taste 0
3. Taste 1
1. Taste 0 + Taste 1 >1,6 s
Taste 0
2. Taste 0 >1,6 s
3. Taste 0
1. Taste 0 + Taste 1 >1,6 s
Taste 0
2. Taste 0 + Taste 1 >1,6 s
Quittieren:
Taste 0 oder Taste 1
Bestimmungsgemäßer Gebrauch
Der Alarmmelder RTRP02 darf nur in trockenen
Räumen als akustisches Signalgerät für Alarm-
meldungen und Meldungen zum Batteriestand
des Fenstergriffkontaktes RTS26 (Auswertung
Unterspannungstelegramm) verwendet werden.
Die Steckdose ist nur für Netzspannungsver-
braucher (10 A, 230 V AC, 50 Hz) nutzbar.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden
Gebrauch entstehen!
Funktionen
Der Alarmmelder RTRP02 ist ein Funk-Emp-
fänger, der in Verbindung mit einem aktivierten
Funk-Fenstergriffkontakt RTS26 akustisch eine
Manipulation am Fenstergriff meldet.
Insgesamt können 32 Fenstergriffkontakte durch
den Alarmmelder überwacht werden.
Weiterhin ist es möglich, ein Unterspannungs-
telegramm, das einen schwachen Batteriestand
des Fenstergriffkontaktes meldet, auszuwerten.
Der schwache Batteriestand wird durch Blinken
der Batteriekontrollanzeige signalisiert und lässt
sich durch Taste 1 oder Taste 0 am Alarmmelder
abstellen. Diese Funktion ist auch aktiv, wenn
der Alarmmelder deaktiviert ist.
Wird vom Fenstergriffkontakt eine Bewegung
des Fenstergriffs erkannt, erfolgt eine Funk-
LED-Anzeige RTRP02 Aktion
LED 0 + LED 1 blinken nach 20 s Betriebsbereitschaft
Abbruch
dann Betriebsbereitschaft
LED 1 leuchtet 3 s
LED 0 + LED 1 blinken nach 20 s Betriebsbereitschaft
Abbruch
nach 20 s Betriebsbereitschaft
LED 1 blinkt
Abbruch
LED 1 leuchtet 3 s dann Betriebsbereitschaft
LED 0 + LED 1 leuchten Alarmmelder aktiviert
LED 0 + LED 1 erloschen Alarmmelder deaktiviert
Weitere Alarmmeldungen
nach 5 min möglich.
nach 20 s Betriebsbereitschaft
LED 0 + LED 1 blinken
Abbruch
LED 1 blinkt nach 20 s Betriebsbereitschaft
Abbruch
LED 1 leuchtet 3 s Sendecode A1 wird 3 s gesen-
det, dann Betriebsbereitschaft
nach 20 s Betriebsbereitschaft
LED 0 + LED 1 blinken
Abbruch
LED 0 blinkt nach 20 s Betriebsbereitschaft
Sendecode B2 wird 3 s gesen-
LED 0 leuchtet 3 s
det, dann Betriebsbereitschaft
LED 0 + LED 1 blinken nach 20 s Betriebsbereitschaft
Abbruch
LED 0 + LED 1 leuchten 3 s dann Betriebsbereitschaft
Batteriekontrollanzeige Batterie Fenstergriff-
kontakt RTS26 wechseln
blinkt
