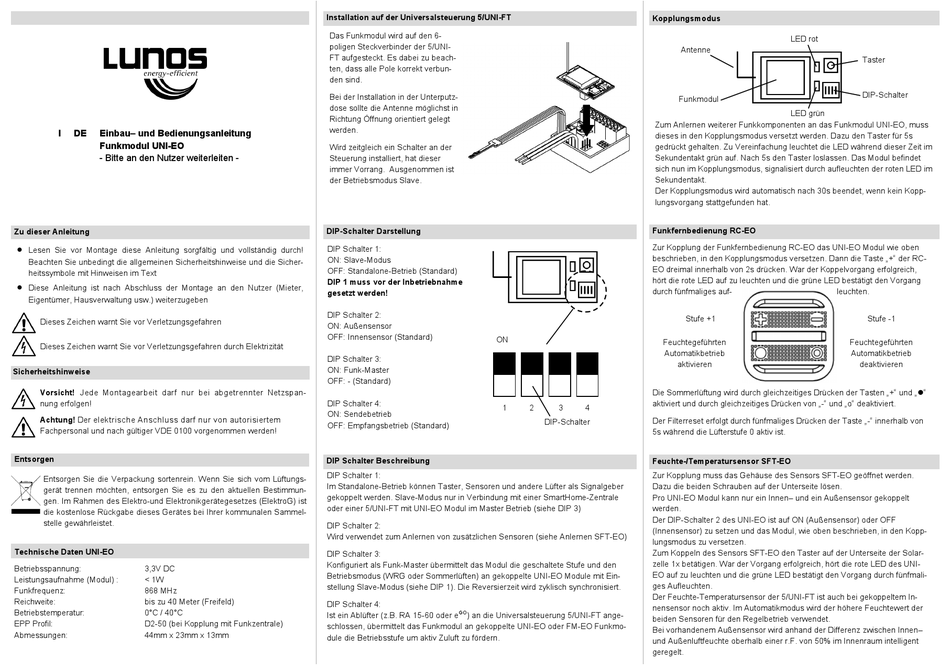

Lunos UNI-EO Einbau- Und Bedienungsanleitung

I DE Einbau– und Bedienungsanleitung
Funkmodul UNI-EO
- Bitte an den Nutzer weiterleiten -
Zu dieser Anleitung

Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch!
Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die Sicher-
heitssymbole mit Hinweisen im Text

Diese Anleitung ist nach Abschluss der Montage an den Nutzer (Mieter,
Eigentümer, Hausverwaltung usw.) weiterzugeben
Dieses Zeichen warnt Sie vor Verletzungsgefahren
Dieses Zeichen warnt Sie vor Verletzungsgefahren durch Elektrizität
Sicherheitshinweise
Vorsicht! Jede Montagearbeit darf nur bei abgetrennter Netzspan-
nung erfolgen!
Achtung! Der elektrische Anschluss darf nur von autorisiertem
Fachpersonal und nach gültiger VDE 0100 vorgenommen werden!
Entsorgen
Entsorgen Sie die Verpackung sortenrein. Wenn Sie sich vom Lüftungs-
gerät trennen möchten, entsorgen Sie es zu den aktuellen Bestimmun-
gen. Im Rahmen des Elektro-und Elektronikgerätegesetzes (ElektroG) ist
die kostenlose Rückgabe dieses Gerätes bei Ihrer kommunalen Sammel-
stelle gewährleistet.
Technische Daten UNI-EO
Betriebsspannung: 3,3V DC
Leistungsaufnahme (Modul) : < 1W
Funkfrequenz: 868 MHz
Reichweite: bis zu 40 Meter (Freifeld)
Betriebstemperatur: 0°C / 40°C
EPP Profil: D2-50 (bei Kopplung mit Funkzentrale)
Abmessungen: 44mm x 23mm x 13mm
Installation auf der Universalsteuerung 5/UNI-FT
Das Funkmodul wird auf den 6-
poligen Steckverbinder der 5/UNI-
FT aufgesteckt. Es dabei zu beach-
ten, dass alle Pole korrekt verbun-
den sind.
Bei der Installation in der Unterputz-
dose sollte die Antenne möglichst in
Richtung Öffnung orientiert gelegt
werden.
Wird zeitgleich ein Schalter an der
Steuerung installiert, hat dieser
immer Vorrang. Ausgenommen ist
der Betriebsmodus Slave.
DIP-Schalter Darstellung
DIP Schalter 1:
ON: Slave-Modus
OFF: Standalone-Betrieb (Standard)
DIP 1 muss vor der Inbetriebnahme
gesetzt werden!
DIP Schalter 2:
ON: Außensensor
OFF: Innensensor (Standard)
ON
DIP Schalter 3:
ON: Funk-Master
OFF: - (Standard)
DIP Schalter 4:
1
ON: Sendebetrieb
OFF: Empfangsbetrieb (Standard)
DIP Schalter Beschreibung
DIP Schalter 1:
Im Standalone-Betrieb können Taster, Sensoren und andere Lüfter als Signalgeber
gekoppelt werden. Slave-Modus nur in Verbindung mit einer SmartHome-Zentrale
oder einer 5/UNI-FT mit UNI-EO Modul im Master Betrieb (siehe DIP 3)
DIP Schalter 2:
Wird verwendet zum Anlernen von zusätzlichen Sensoren (siehe Anlernen SFT-EO)
DIP Schalter 3:
Konfiguriert als Funk-Master übermittelt das Modul die geschaltete Stufe und den
Betriebsmodus (WRG oder Sommerlüften) an gekoppelte UNI-EO Module mit Ein-
stellung Slave-Modus (siehe DIP 1). Die Reversierzeit wird zyklisch synchronisiert.
DIP Schalter 4:
GO
Ist ein Ablüfter (z.B. RA 15-60 oder e ) an die Universalsteuerung 5/UNI-FT ange-
schlossen, übermittelt das Funkmodul an gekoppelte UNI-EO oder FM-EO Funkmo-
dule die Betriebsstufe um aktiv Zuluft zu fördern.
Kopplungsmodus
Antenne
Funkmodul
Zum Anlernen weiterer Funkkomponenten an das Funkmodul UNI-EO, muss
dieses in den Kopplungsmodus versetzt werden. Dazu den Taster für 5s
gedrückt gehalten. Zu Vereinfachung leuchtet die LED während dieser Zeit im
Sekundentakt grün auf. Nach 5s den Taster loslassen. Das Modul befindet
sich nun im Kopplungsmodus, signalisiert durch aufleuchten der roten LED im
Sekundentakt.
Der Kopplungsmodus wird automatisch nach 30s beendet, wenn kein Kopp-
lungsvorgang stattgefunden hat.
Funkfernbedienung RC-EO
Zur Kopplung der Funkfernbedienung RC-EO das UNI-EO Modul wie oben
beschrieben, in den Kopplungsmodus versetzen. Dann die Taste „+" der RC-
EO dreimal innerhalb von 2s drücken. War der Koppelvorgang erfolgreich,
hört die rote LED auf zu leuchten und die grüne LED bestätigt den Vorgang
durch fünfmaliges auf-
Stufe +1
Feuchtegeführten
Automatikbetrieb
aktivieren
Die Sommerlüftung wird durch gleichzeitiges Drücken der Tasten „+" und „"
aktiviert und durch gleichzeitiges Drücken von „-" und „o" deaktiviert.
2 3 4
Der Filterreset erfolgt durch fünfmaliges Drücken der Taste „-" innerhalb von
DIP-Schalter
5s während die Lüfterstufe 0 aktiv ist.
Feuchte-/Temperatursensor SFT-EO
Zur Kopplung muss das Gehäuse des Sensors SFT-EO geöffnet werden.
Dazu die beiden Schrauben auf der Unterseite lösen.
Pro UNI-EO Modul kann nur ein Innen– und ein Außensensor gekoppelt
werden.
Der DIP-Schalter 2 des UNI-EO ist auf ON (Außensensor) oder OFF
(Innensensor) zu setzen und das Modul, wie oben beschrieben, in den Kopp-
lungsmodus zu versetzen.
Zum Koppeln des Sensors SFT-EO den Taster auf der Unterseite der Solar-
zelle 1x betätigen. War der Vorgang erfolgreich, hört die rote LED des UNI-
EO auf zu leuchten und die grüne LED bestätigt den Vorgang durch fünfmali-
ges Aufleuchten.
Der Feuchte-Temperatursensor der 5/UNI-FT ist auch bei gekoppeltem In-
nensensor noch aktiv. Im Automatikmodus wird der höhere Feuchtewert der
beiden Sensoren für den Regelbetrieb verwendet.
Bei vorhandenem Außensensor wird anhand der Differenz zwischen Innen–
und Außenluftfeuchte oberhalb einer r.F. von 50% im Innenraum intelligent
geregelt.
LED rot
Taster
DIP-Schalter
LED grün
leuchten.
Stufe -1
Feuchtegeführten
Automatikbetrieb
deaktivieren
