CYP AU-D2 Bedienungsanleitung

Koaxial/optisch audio konverter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
AU-D2
Coaxial/Optical Audio
Converter
OPERATION MANUAL

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CYP AU-D2

Inhaltszusammenfassung für CYP AU-D2

  • Seite 1 AU-D2 Coaxial/Optical Audio Converter OPERATION MANUAL...

  • Seite 2: Inhaltsverzeichnis

    Table of Contents Introduction Features Operation Controls and Functions Input Panel Diagram Output Panel Diagram Switcher Panel & Upper Cover Connection Diagram Specifications Finden Sie ab Seite 7.

  • Seite 3: Introduction

    SPDIF audio signal input through either Coaxial cable or Optical cable, and passes the signal (as is) to both its coaxial and Optical output ports. With its built-in amplification feature, the AU-D2 can also serve as a repeater of audio signal and extend the transferring distance.

  • Seite 4: Operation Controls And Functions

    3. Operation Controls and Functions Input Panel Output Panel Input Panel Output Panel Coax Toslink Toslink Coax 3.1 Input Panel 1. Coaxial Input: Connect to the output port of your digital audio source such as DVD player or amplifier, using Coaxial cable. 2.

  • Seite 5: Switcher Panel & Upper Cover

    1. Input Selection: Use this mini switcher to select input from Coaxial or Optical (Toslink) input ports. 2. Power: Plug the power supply into AU-D2 unit and connect the adaptor to AC wall outlet. Upper Cover 1. Power LED: The LED will illuminate when the power supply is connected.

  • Seite 6: Connection Diagram

    4. Connection Diagram 5. Specifications Input Ports 1 x Coaxial RCA jack and 1 x Optical (Toslink) port Output Ports 1 x Coaxial RCA jack and 1 x Optical (Toslink) port Power Supply 5V DC/1.0A, centre positive Dimensions (mm) 42(W) x 40.5(D) x 22(H) Weight (g) Page 4...
  • Seite 7 Notes: Page 5...
  • Seite 8 www.cypeurope.com Page 6...
  • Seite 9 AU-D2 Koaxial/Optisch Audio Konverter Bedienungsanleitung Page 7...
  • Seite 10 Inhaltsverzeichnis Einleitung Funktionen Bedienelemente und Anschlüsse Eingänge Ausgänge Umschaltung und Obere Abdeckung Anschlussschema Spezifikationen Page 8...

  • Seite 11: Einleitung

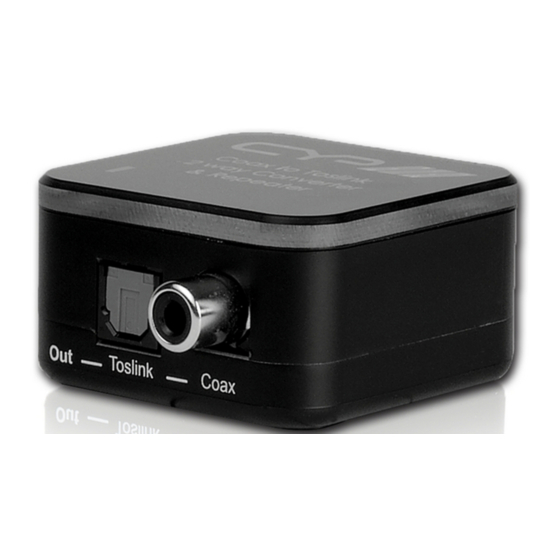

    1. Einleitung Der AU-D2 ist kompakter und praktischer Koaxialer/ Optischer (Toslink) Audio- Konverter. Er erkennt Toslink Audio Eingangssignale entweder durch ein Koaxialkabel oder ein Optisches Kabel und leitet das Signal an die beiden Ausgänge des Konverters weiter. Mit seinem eingebauten Verstärker kann der Konverter auch als Repeater von Audio-Signalen dienen und somit große...

  • Seite 12: Bedienelemente Und Anschlüsse

    3. Bedienelemente und Anschlüsse Eingänge Ausgänge Coax Toslink Toslink Coax 3.1 Eingänge 1. Koaxial Eingang: Verbinden Sie Ihre digitale Audioquelle (z.B. DVD Player) über ein Koaxialkabel mit dem Eingang des Konverters. 2. Optischer Eingang (Toslink): Verbinden Sie Ihre digitale Audioquelle (z.B. HD Receiver) über ein optisches Kabel (Toslink) mit dem Konverter.

  • Seite 13: Umschaltung

    Umschaltung Obere Abdeckung Coaxial DC 5V 3.3 Umschaltung und Obere Abdeckung 1. Auswahl des Eingangssignals: Verwenden Sie diesen Schalter um zwischen dem optischen und koaxialen Eingang zu wechseln. 2. Strom: Schließen Sie den Konverter an eine Netzsteckdose an. Obere Abdeckung 1.

  • Seite 14: Anschlussschema

    4. Anschlussschema 5. Spezifikationen Eingänge 1 x Koaxial Cinch Buchse & 1 x Optisch (Toslink) Ausgänge 1 x Koaxial Cinch Buchse & 1 x Optisch (Toslink) Stromanschluss 5V/0.36~0.5A DC (US/EU Standard, CE/FCC/UL zertifiziert) Abmaße mm Breite: 42 x Tiefe: 40,5 x Höhe: 22 Gewicht (g) Page 12...
  • Seite 15 Notzen:...
