GFL 2202 Bedienungsanleitung
Wasserdestillierapparate aus glas
Inhaltszusammenfassung für GFL 2202

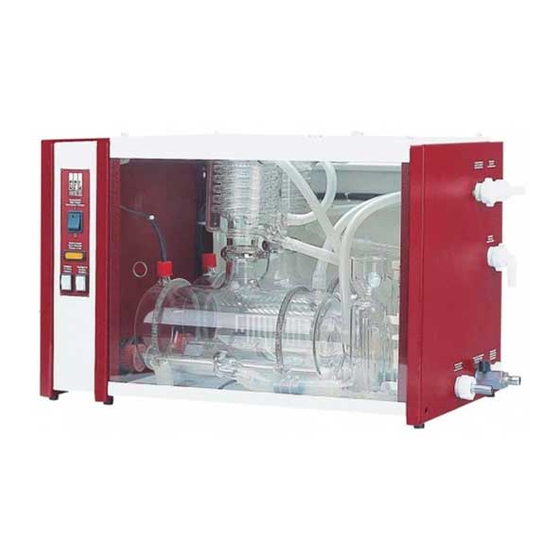

- Seite 1 Wasserdestillierapparate aus Glas Glass Water Stills 2202 - 2304 Bedienungs- anleitung Operating Instructions...
- Seite 2 Destillat mit sehr niedrigem Leitwert. Das Destillat entspricht den DAB- Vorschriften und den Bestimmungen vieler internationaler Pharmacopöen. Fully automatic GFL Glass Water Stills produce ultra-pure, bacteria and pyrogen free distillate with a very low conductivity. The distillate is in conformity with DAB regulations and the regulations of many international pharmacopeia.
- Seite 3 2202 – 2304 Wasserdestillierapparate aus Glas Glass Water Stills 1. Vor der Inbetriebnahme Die Informationen dieser Bedienungsanleitung müssen unbedingt gelesen und beachtet werden. Nur dann ist die einwandfreie Arbeitsweise des Wasserdestillierapparates gewährleistet. Wichtige Informationen sind im Anleitungstext durch “Fettdruck“ hervorgehoben, Sicherheitshinweise zusätzlich durch die folgenden Warnsymbole gekennzeichnet Warnung vor heißen Flüssigkeiten...
- Seite 4 2202 – 2304 Wasserdestillierapparate aus Glas Glass Water Stills Der Wasserdestillierapparat darf nur an einem vorschriftsmäßig installierten Stromanschluß mit Schutzleiter (PE), entsprechend den örtlichen Vorschriften, betrieben werden. Der Stromanschluß muß allpolig von Stromnetz trennbar (Schalter oder Steckdose) ausgeführt werden. Sehen Sie hierzu auch den Punkt 6 dieser Betriebsanleitung “Beispiele für den Netzan- schluß...
- Seite 5 2202 – 2304 Wasserdestillierapparate aus Glas Glass Water Stills Achtung, das Kühlwasser verläßt den Destillierappararat mit bis zu 70 °C . Verbrühungsgefahr ! 4.5 Schmutzwasserablauf Über den Anschluß Schmutzwasserablauf läuft in der Funktion Reinigen (Wasserwechsel) das verunreinigte Wasser der Destillierblase ab. Der hier anzuschließende ½ “-Schlauch darf eine maximale Länge von ca.
- Seite 6 Nach kurzer Zeit beginnt das Wasser in der Destillierblase zu kochen, Dampf steigt in den Glaskondensator und kondensiert an der Kühlschlange. Am Destillatablauf der Mono- Wasserdestillierapparate (Typ 2202, 2204 und 2208) kann das erste destillierte Wasser entnommen werden. Bei den Bi-Wasserdestillierapparaten wird mit dem in der Mono-Stufe erzeugten Destillat die Destillierblase der Bi-Stufe gefüllt bis auch hier die Heizung unter Wasserniveau liegt.
- Seite 7 2202 – 2304 Wasserdestillierapparate aus Glas Glass Water Stills Nach der Sterilisationsphase nimmt der Wasserdestillierapparat seinen Betrieb wieder automatisch auf. 6.4 Funktion “Reinigen“ Je nach Verunreinigungsgrad des zugeführten Wassers und der durch den Destilliervorgang zunehmenden Verschmutzung Wassers Destillierblase sollte vollautomatischer Spülgang durch Druck auf die Taste “Reinigen“ ausgelöst werden. Die Funktion “Reinigen“...
- Seite 8 Destillierblase zu vernichten, weil auch hier noch Reste des Entkalkungsmittels die Qualität des Destillats verschlechtern können. Der GFL-Wasserdestillierapparat ist aus bestem Material hergestellt. Er sollte dennoch nur in vernünftigen Grenzen mechanischen Belastungen ausgesetzt werden. Zur technischen Unterstützung im Umgang mit GFL-Wasserdestillierapparate aus Glas steht Ihnen unser Kundendienst jederzeit zur Verfügung.
- Seite 9 650 x 365 x 390 mm Destillatqualität entsprechend DAB, keim-, pyrogenfrei und gasarm. Leitwert Typ 2202 / 2204 / 2208 ca. 2,2 S / cm bei 20 °C Typ 2302 / 2304 ca. 1,6 S / cm bei 20 °C Destillationsleistung Typ 2202 / 2302 2 l / h Mono-Dest.
- Seite 22 Glass Water Stills can be supplied in different versions for connection to different mains supplies. Models 2202, 2204 and 2302 for connection to 230V (see nameplate) can be connected to all mains supplies with 220V or 230V. Models 2208 and 2304 for connection to 220/3 (see nameplate) can only be connected to mains supplies with 220V / 3 / PE.
- Seite 23 2202 – 2304 Wasserdestillierapparate aus Glas Glass Water Stills Typ 2202, 2204 und 2302 in 230V Typ 2202,2204 und 2302 in 230V an ein Stromnetz 220V / 3 / PE an ein Stromnetz 400V / 3 / N / PE...
- Seite 24 2202 – 2304 Wasserdestillierapparate aus Glas Glass Water Stills 11. Ersatzteilliste List of spare parts Pos. Nr. Bestell-Nr. Artikel Article 12.421 Schwimmerschalter Float switch (Zusatzeinrichtung Niveauschalter) (Accessory level control switch) 12.523 Schütz Contactor 13.717 Elektronischer Niveauschalter Electronic level switch 12.526...
- Seite 25 2202 – 2304 Wasserdestillierapparate aus Glas Glass Water Stills Geben Sie bitte bei Ersatzteilbestellungen immer auch Typ und Seriennummer des Destillierapparates an. When ordering spare parts, please always state type and serial number of the unit in question. Seite 25 von 28...
- Seite 26 2202 – 2304 Wasserdestillierapparate aus Glas Glass Water Stills 12. Zusatzeinrichtungen Dechloritfilter beseitigt die von den Wasserwerken zugesetzten Chloranteile im Accessories Leitungswasser. Mit Anschlüssen für Druckschlauch ½ Zoll, einschließlich Erstfüllung. Ersatzfüllung für Dechloritfilter. Dechlorite Filter eliminates chlorine particles in tap water added by the local waterworks.
- Seite 27 During a transition period until 01 April 2006, however, cables and leads with the former markings may be used. The individual leads of GFL Water Stills' mains connection cables may be marked either according to the former or to the new standard. We will do our utmost to use only mains connection cables with the new markings within the shortest possible period.
- Seite 28 2202 – 2304 Wasserdestillierapparate aus Glas Glass Water Stills Postfach / P.O. Box 1152 D-30927 Burgwedel Gesellschaft für Labortechnik mbH Schulze-Delitzsch-Straße 4 D-30938 Burgwedel Telefon ++49 5139 9958 0 Telefax ++49 5139 9958 21 E-Mail: info@GFL.de Internet: http://www.GFL.de Seite 28 von 28...
