TCS TTP-243 PRO Schnellinstallationsanleitung

Schnellinstallationsanleitung

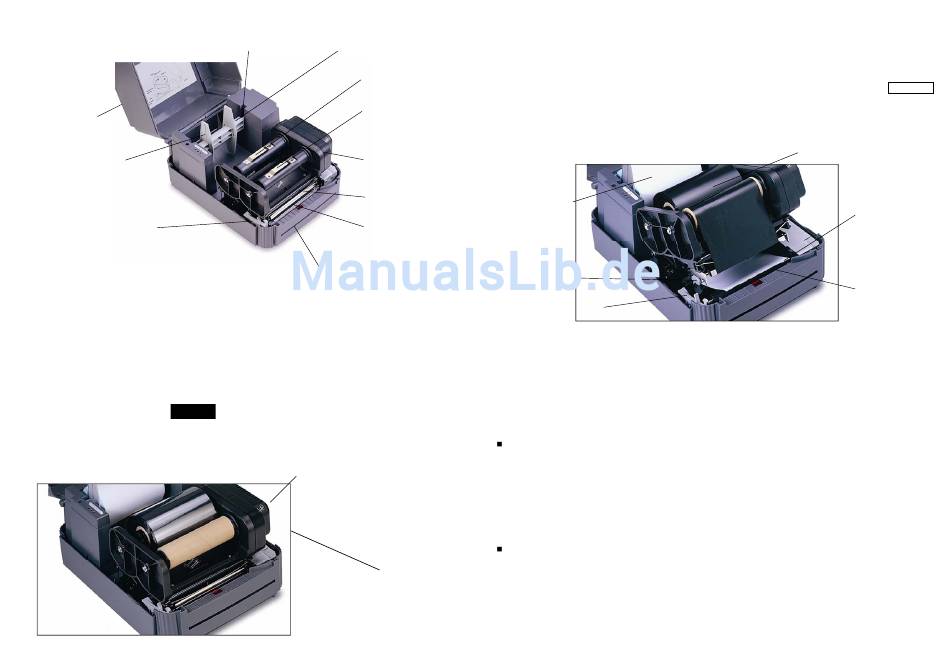

Überblick über den Drucker:
Druckerdeckel
Fixierstück
Druckkopfträger-Ausrück
A: Hardwareinstallation:
1. Verbinden Sie den Drucker mit dem Computer.
2. Stecken Sie das Netzkabel in den Stromanschluss an der Druckerrückwand ein. Verbinden Sie anschließend
das Netzkabel mit einer richtig geerdeten Steckdose.
3. Öffnen Sie den Druckerdeckel und installieren das Farbband
i.
Ziehen Sie eine Papprolle über die Farbbandaufwicklungsspindel. (Nehmen Sie bitte zur Kenntnis, dass
das Fehlen einer leeren Papprolle einen Fehler verursachen kann, wenn der Drucker in Betrieb ist.)
ii.
Achten Sie beim Ziehen eines Farbbands über die Farbbandabwicklungsspindel auf die Richtung, damit
das Farbband wie in Schritt iv beschrieben geführt werden kann.
iii.
Lösen Sie den Druckkopfträger, indem Sie den Druckkopfträger-Ausrückhebel hochziehen.
↓ RIBBON
iv.
Folgen Sie der Richtung des
Farbbandmechanismus nach vorne zu ziehen. Befestigen Sie (mit einem Klebeband) den
Farbbandanfang an der leeren Papprolle an der Farbbandwiederaufwicklungs-Papprolle.
v.
Drehen Sie (manuell) die Farbbandaufwicklungsspindel, bis das Farbband den Farbbandanfang überlappt
und die richtige Straffheit hat.
vi.
Rasten Sie den Druckkopfträger ein.
Etikettenrollenträger Etikettenrollenspindel
Farbbandabwicklungssp
Farbbandaufwicklungss
Farbbandmechanismus
Druckkopf
Etikettenabzieher
Trägerpapierausgang
-Aufklebers, um den durchsichtigen Farbbandanfang unter den
Farbband
Leere Papprolle
4. Öffnen Sie den Druckerdeckel und installieren die Etikettenrolle.
i.
Schieben Sie die Etikettenrollenspindel in die Etikettenrolle ein (Druckseite außengewickelt).
ii.
Setzen Sie die Fixierstücke an die Etikettenrollenspindel an.
iii.
Legen Sie die Etikettenrolle in den (externen) Etikettenrollenträger.
iv.
Lösen Sie den Druckkopfträger, indem Sie den Druckkopfträger-Ausrückhebel hochziehen.
v.
Installieren Sie die Etikettenrolle und achten dabei auf die Richtung, damit sie in Richtung des
-Aufklebers (durch die Etikettenzufuhröffnung beim Verwenden eines externen Etikettenrollenträgers)
unter den Farbbandmechanismus geführt und auf die Walze gelegt werden kann.
vi.
Passen Sie die Etikettenführung an die Etikettenbreite an.
vii.
Rasten Sie den Druckkopfträger ein.
Etikettenrolle
Etikettenführung
Druckkopfträger-Ausrückhebel
5. Schließen Sie den Druckerdeckel.
6. Schalten Sie den Drucker ein. Der Drucker ist nun betriebsbereit.
Hinweis: Beim Einschalten erkennt der Drucker automatisch, ob ein Farbband installiert ist, und
aktiviert dann entsprechend den Thermotransfer- oder Thermodirektdruckmodus. Um den
Thermotransfermodus zu verwenden, installieren Sie bitte zuerst das Farbband und die
Etikettenrolle und stellen den Farbbandmechanismus an, bevor Sie den Drucker einschalten.
Um den Thermodirektmodus zu verwenden, installieren Sie bitte zuerst die Etikettenrolle
und stellen den Farbbandmechanismus an, bevor Sie den Drucker einschalten
B: Einschalt-Dienstprogramme
Selbsttest
Schalten Sie den Drucker aus. Installieren Sie zuerst das Farbband und die Etikettenrolle. Halten Sie die
FEED-Taste gedrückt und schalten den Drucker ein.
Lassen Sie die FEED-Taste erst dann los, wenn der Drucker Etiketten zuführt. Der Drucker führt Folgendes
aus:
1. Etikettenabstand kalibrieren
2. Thermodruckkopf-Prüfmuster drucken
3. Die internen Einstellungen drucken
4. In den Dump-Modus wechseln
Durchlicht-Sensor-Kalibrierung
Dieses Dienstprogramm wird verwendet, um die Empfindlichkeit des Durchlicht-Sensors zu kalibrieren. Aus
zwei Gründen müssen Sie eventuell den Durchlicht-Sensor kalibrieren:
1. Einen neuen Etikettentyp verwenden
2. Den Drucker initialisieren
Hinweis: Möglicherweise blinkt die ERR.-LED, wenn der Durchlicht-Sensor nicht richtig kalibriert
wurde.
Seite von 2 1
↓ LABEL
Farbband
Etikette
Walze
