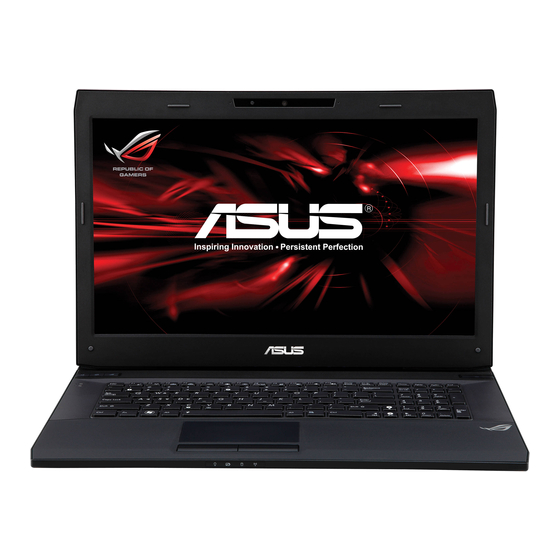

- Seite 1 G6109 Notebook-PC Benutzerhandbuch November 2010...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ....................2 Sicherheitshinweise ..................3 Vorbereiten Ihres Notebook-PCs ..............7 Benutzung des Touchpads ................9 Die einzelnen Teile ...................10 Rechte Seite ......................10 Linke Seite ......................12 Rückseite ......................14 Vorderseite ......................14 Unterseite ......................15 Oberseite ......................19 Wiederherstellung Ihres Notebook-PCs ..........22 Benutzen der Wiederherstellungspartition .........22 Verwenden der Wiederherstellungs-DVD (nur bei bestimmten Modellen) ......................23 Hinweise und Sicherheitsbestimmungen ..........25... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Die Einhaltung der folgenden Vorsichtsmaßnahmen verlängert die Lebensdauer des Notebooks. Befolgen Sie deshalb bitte alle Vorkehrungen und Anleitungen. Überlassen Sie sämtliche Wartungsarbeiten, die nicht in diesem Handbuch angeführt sind, qualifiziertem Servicepersonal. Trennen Sie das Notebook vor der Reinigung vom Netzstrom und entnehmen Sie den/die Akku(s). - Seite 4 Zulässige EINGANGSSPANNUNG: Betriebstemperaturen: Prüfen Sie am Dieser Notebook-PC darf Aufkleber an der nur in einer Umgebung Notebook-Unterseite, mit einer Temperatur ob Ihr Adapter den zwischen 5°C und 35° C Stromversorgungs- verwendet werden. anforderungen entspricht. Bedecken Sie das Benutzen Sie in der eingeschaltete Notebook Nähe der Oberfläche NICHT mit Materialien,...
- Seite 5 Transportvorkehrungen Schalten Sie das Notebook vor dem Transport aus und trennen Sie alle externen Peripheriegeräte ab, um die Anschlüsse nicht zu beschädigen. Wenn der Strom abgeschaltet wird, zieht sich der Festplattenkopf zurück, um die Festplattenoberfläche während des Transports nicht zu verkratzen. Aus diesem Grund sollten Sie das Notebook nicht im angeschalteten Zustand transportieren.
-
Seite 6: Vorkehrungen Für Flugreisen
Vorkehrungen für Flugreisen Rufen Sie Ihre Fluggesellschaft an, wenn Sie das Notebook an Bord des Flugzeugs benutzen möchten. Die meisten Fluggesellschaften haben Einschränkungen für die Benutzung elektronsicher Geräte. Meistens wird deren Verwendung nur im Zeitraum zwischen Start und Landung gestattet. VORSICHT! Auf Flughäfen gibt es drei Arten von Sicherheitsgeräten: Röntgengeräte (überprüfen Gegenstände auf Fließbändern), Metalldetektoren (überprüfen Personen,... -
Seite 7: Vorbereiten Ihres Notebook-Pcs
Vorbereiten Ihres Notebook-PCs Es folgt eine Kurzanleitung zur Nutzung Ihres Notebook-PCs. Einlegen des Batteriepacks Anschließen des Netzteils 2 0 V V - 2 1 1 0 Notebook PC Benutzerhandbuch... - Seite 8 Öffnen des Bildschirms Heben Sie den Bildschirm vorsichtig mit Ihren Daumen an. Kippen Sie den Bildschirm langsam in den gewünschten Betrachtungswinkel. Einschalten des Notebooks Drücken Sie den Stromschalter unterhlb des Bildschirms und lassen Sie ihn wieder los. Benutzen Sie die Tasten [Fn]+[F5] oder [Fn]+[F6], um die LCD- Helligkeit einzustellen.
-
Seite 9: Benutzung Des Touchpads
Benutzung des Touchpads Rechte Taste Rechte Taste Linke Taste Linke Taste A. Schieben Sie Ihren Finger über das Touchpad, um den Zeiger zu bewegen. Sie können auch die linke Taste halten und den Finger über das Touchpad bewegen, um ausgewählte Elemente zu ziehen. -
Seite 10: Die Einzelnen Teile
Die einzelnen Teile Rechte Seite Flash-Speicherkartensteckplatz Normalerweise muß ein PCMCIA- oder USB- Speicherkartenleser zusätzlich gekauft werden, um Speicherkarten von Geräten, z.B. von Digital-Kameras, MP3- Playern, Handys und PDAs, benutzen zu können. Dieser Notebook-PC hat einen eingebauten Speicherkartenleser und kann viele Speicherkarten, die später in dieser Anleitung beschrieben werden, lesen. - Seite 11 Strom (DC) -Eingang Das beigefügte Netzteil wandelt Wechselstrom zur Verwendung mit dieser Buchse in Gleichstrom um. Diese Buchse versorgt den ASUS Notebook-PC mit Strom und lädt den internen Akku auf. Verwenden Sie nur den beigefügten Netzwerkadapter, um das ASUS Notebook nicht zu beschädigen.
-
Seite 12: Linke Seite
Linke Seite 2 6 7 LAN-Anschluss Der RJ-45 LAN-Anschluss mit acht Polen ist größer als der RJ-11-Modemanschluss und nimmt ein RJ-45 Ethernet- Kabel zur Verbindung eines lokalen Netzwerks auf. Der integrierte RJ45-Anschluss ermöglicht eine bequeme Verwendung ohne weitere Adapter. USB Port (2.0) Siehe Beschreibung auf Seiten 10 und 11. -
Seite 13: Mikrofoneingang
Elektronischer Auswurf für optisches Laufwerk Der Auswurf des optischen Laufwerkes hat einen elektrischen Auswurfknopf zum Öffnen der Schublade. Sie können die Schublade des optischen Laufwerkes auch durch eine Wiedergabe-Software oder in Windows™ durch einen Rechtsklick auf Computer und die Wahl von Auswerfen ausfahren lassen. -
Seite 14: Rückseite
Rückseite Akkupack Der Akku lädt sich automatisch auf, sobald er an ein Netzteil angeschlossen wird, und beliefert den Notebook- PC weiterhin mit Strom, wenn die Netzteilverbindung unterbrochen wird. Damit kann der Notebook-PC weiter betrieben werden, selbst wenn Sie zeitweilig Ihren Standort wechseln. -
Seite 15: Unterseite
Unterseite Das Aussehen der Unterseite kann je nach Modell variieren. Die Größe des Akkupacks kann je nach Modell variieren. WARNUNG! Die Unterseite des Notebooks kann sehr heiß werden. Seien Sie vorsichtig beim Umgang mit dem Notebook, während es in Betrieb ist oder gerade erst ausgeschaltet wurde. Hohe Temperaturen sind während des Betriebs und beim Laden des Akkus normal. - Seite 16 Akkuverriegelung (Manuell) Die manuelle Akkuverriegelung hält den Akku sicher an seinen Platz. Schieben Sie die Sperre in die Position “Unlock” , um den Akku einzulegen oder zu entfernen. Schieben Sie den Hebel auf die Position “Locked” , um den eingelegten Akku zu sichern.
- Seite 17 Speicherfach (RAM) Das Speicherfach bietet die Möglichkeit, den vorhandenen Speicher zu erweitern. Zusätzlicher Speicher erhöht die Leistung der Anwendungen durch Verringern der Festplattenzugriffe. Das BIOS erkennt automatisch die Größe des Arbeitsspeichers im System und konfiguriert den CMOS dementsprechend während des POST- Prozesses.
- Seite 18 Festplattenfach Die Festplatte ist in einem Fach fixiert. Wenden Sie sich an einen autorisierten Händler, um Informationen über Festplattenerweiterungen für Ihr Notebook zu erhalten. Festplatten-Upgrades dürfen aus Gründen der Zuverlässigkeit und Kompatibilität nur durch autorisierte Servicezentren oder Fachhändler durchgeführt werden. Ausschalttaste (Notfall) Falls Ihr Betriebssystem den Computer nicht mehr ordnungsgemäß...
-
Seite 19: Oberseite
Oberseite Die tastaturausführung ist von der Region abhängig. 3D-Modell Nicht-3D-Modell Notebook PC Benutzerhandbuch... - Seite 20 3D-Anzeige (nur bei bestimmten Modellen) Diese Anzeige leuchtet bei aktiver 3D-Funktion. 3D Vision IR-Port (nur bei bestimmten Modellen) Der 3D Vision IR-Port überträgt 3D Vision-Signale zu der 3D-Brille, wenn Sie ein 3D-Spiel spielen oder einen 3D-Film abspielen. Mikrofon (eingebaut) Das eingebaute Mono-Mikrofon kann für Videokonferenzen, Sprachführungen oder einfache Audio-Aufnahmen benutzt werden.
- Seite 21 Splendid-Taste (nur bei Nicht-3D-Modellen) Schaltet die “Splendid Video Intelligent Technology”-Funktion ein oder aus. Mit dieser Technologie können Sie zwischen verschiedenen Farbverbesserungsmodi umschalten, um den Kontrast, die Helligkeit, die Hauttöne und die Farbsättigung für Rot, Blau und Grün eigenständig einstellen. Der ausgewählte Modus wird auf dem Bildschirm angezeigt.
-
Seite 22: Wiederherstellung Ihres Notebook-Pcs
Namen “RECOVERY” . Die Wiederherstellungspartition wurde werkseitig erstellt und kann, wenn vom Benutzer gelöscht, NICHT wieder hergestellt werden. Bringen Sie Ihr System zu einem ASUS Kundendienst, wenn Sie mit der Wiederherstellung Probleme haben. Benutzen der Wiederherstellungspartition: Drücken Sie während des Starvorgangs <F9>... -
Seite 23: Verwenden Der Wiederherstellungs-Dvd (Nur Bei Bestimmten Modellen)
Diese Option löscht alle Partitionen auf Ihrer Festplatte und erstellt zwei neue Partitionen “C” (25%) und “D” (75%). Befolgen Sie die Bildschirmanweisungen, um den Wiederherstellungsvorgang abzuschließen. Besuchen Sie die ASUS-Webseite unter www.asus.com für die neusten Treiber und Hilfsprogramme. Verwenden der Wiederherstellungs-DVD (nur bei bestimmten Modellen) - Seite 24 Vergewissern Sie sich, dass Sie das Netzteil an Ihren Eee PC angeschlossen haben, bevor Sie die Wiederherstellung ausführen. Eine unzureichende Stromversorgung kann die Wiederherstellung fehlschlagen lassen. Besuchen Sie die ASUS-Webseite www.asus.com für die neusten Treiber und Hilfsprogramme. Notebook PC Benutzerhandbuch...
-
Seite 25: Hinweise Und Sicherheitsbestimmungen
Hinweise und Sicherheitsbestimmungen Erklärung der Federal Communications Commission Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen erfüllt werden: • Dieses Gerät darf keine schädliche Störstrahlung abgeben, und • Dieses Gerät muss für empfangene Störstrahlung unempfindlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen an. -
Seite 26: Fcc Radio Frequency (Rf) Exposure Caution Statement
(Nachdruck aus dem Code of Federal Regulations #47, Teil 15.193, 1993. Washington DC: Office of the Federal Register, National Archives and Records Administration, U.S. Government Printing Office.) FCC Radio Frequency (RF) Exposure Caution Statement Veränderungen am Gerät, die nicht ausdrücklich vom Hersteller gebilligt wurden, können das Nutzungsrecht ungültig werden lassen. -
Seite 27: Ce-Zeichen
CE-Zeichen CE-Zeichen für Geräte ohne Wireless LAN/Bluetooth Die ausgelieferte Version dieses Gerätes erfüllt die Anforderungen der EEC directives 2004/10/EC “Electromagnetic compatibility” und 2006/95/EC “Low voltage directive” . CE-Zeichen für Geräte mit Wireless LAN/ Bluetooth Diese Ausrüstung erfüllt die Anforderungen der Directive 1999/5/EC of the European Parliament and Commission from 9 March, 1999 governing Radio and Telecommunications Equipment and mutual recognition of conformity. -
Seite 28: Wireless-Kanäle Für Unterschiedliche Gebiete
Wireless-Kanäle für unterschiedliche Gebiete N. Amerika 2,412-2,462 GHz Kanal 01 bis Kanal 11 Japan 2,412-2,44 GHz Kanal 01 bis Kanal 14 Europa ETSI 2,412-2,472 GHz Kanal 01 bis Kanal 13 Verbotene Wireless-Frequenzbänder in Frankreich In einigen Gebiete in Frankreich sind bestimmte Frequenzbänder verboten. -
Seite 29: Reach
Werte aufweisen: H05VV-F, 3G, 0,75mm oder H05VV-F, 2G, 0,75mm REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/REACH.htm. Notebook PC Benutzerhandbuch... - Seite 30 UL-Sicherheitshinweise Erforderlich für UL 1459 über Telekommunikations(Telefon)-Geräte, die für eine elektrische Verbindung mit einem Telekommunikationsnetzwerk, dessen Betriebsspannung zur Erde nicht 200V Spitze, 300V Spitze- zu-Spitze und 105Vrms überschreitet, und für eine Installation und Verwendung entsprechend dem National Electrical Code (NFPA 70) ausgelegt sind.
-
Seite 31: Nordic-Vorsichtsmaßnahmen (Für Lithium-Ionen-Akkus)
Nordic-Vorsichtsmaßnahmen (für Lithium-Ionen-Akkus) CAUTION! Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions. (English) ATTENZIONE! Rischio di esplosione della batteria se sostituita in modo errato. -
Seite 32: Ec Declaration Of Conformity
Manufacturer: ASUSTek COMPUTER INC. Address, City: No. 150, LI-TE RD., PEITOU, TAIPEI 112, TAIWAN R.O.C. Country: TAIWAN Authorized representative in Europe: ASUS COMPUTER GmbH Address, City: HARKORT STR. 21-23, 40880 RATINGEN Country: GERMANY declare the following apparatus: Product name :...
