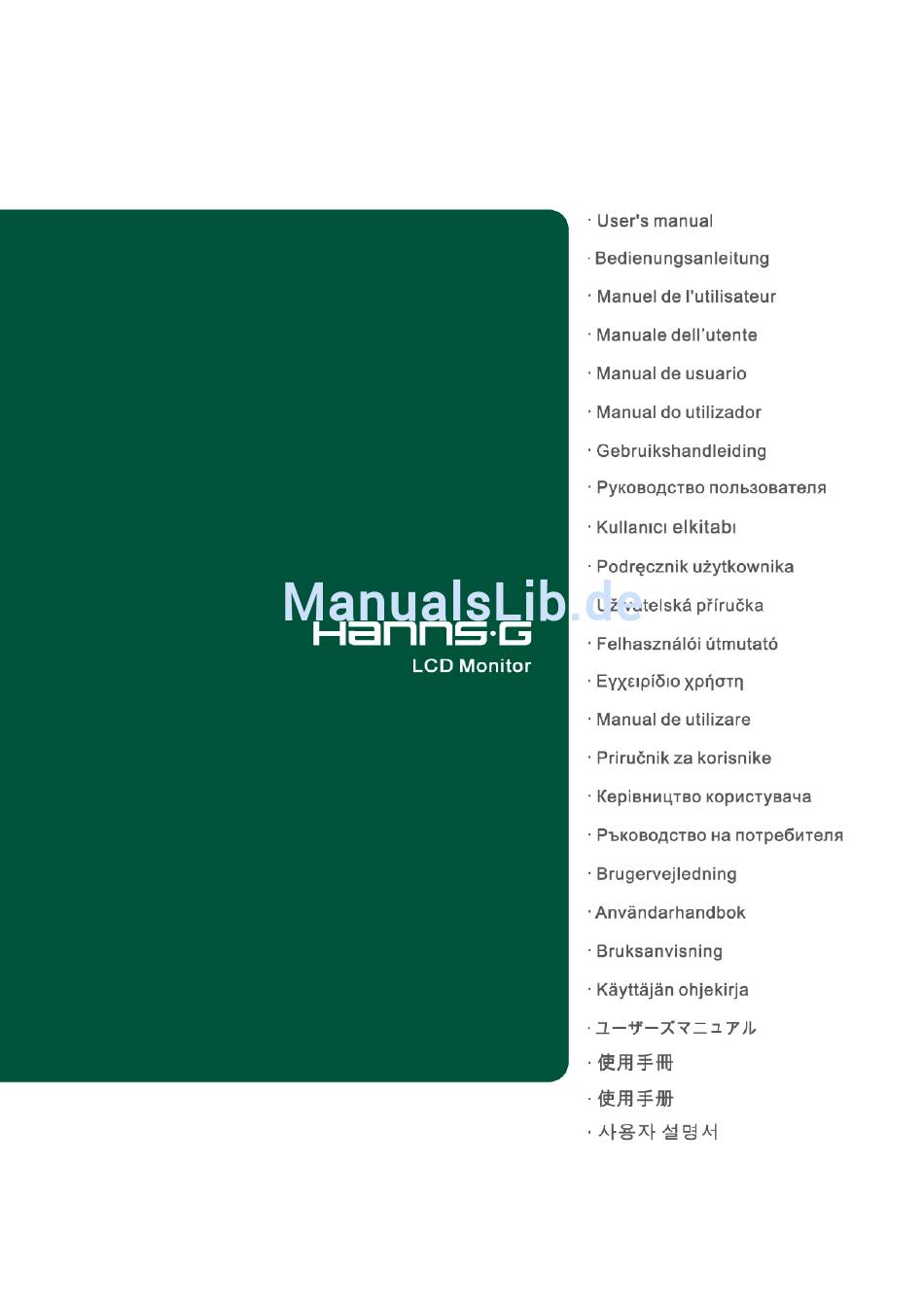

- Seite 1 HL190/HL199 HL229/HL249 HSG 1212/ HSG 1213 HSG 1214/ HSG 1215...
-
Seite 2: Fcc-Erklärung Zu Funkstörungen, Klasse B
Benutzerhandbuch OSD[V5.4] Bitte lesen Sie sich dieses Handbuch sorgfältig durch, bevor Sie den Monitor in Betrieb nehmen. Dieses Handbuch sollten Sie für künftige Zwecke aufheben. FCC-Erklärung zu Funkstörungen, Klasse B Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. - Seite 3 Benutzerhandbuch HINWEISE ZUM RECYCLING Uns, der Hanns.G, ist Umweltschutz sehr wichtig. Wir glauben fest daran, dass unsere Programme zum Schutz der Umwelt zur Erhaltung einer gesunden Erde beitragen. Dies erreichen wir durch vernünftige Verarbeitung und geeignete Recyclingmaßnahmen zum Ende der Produktlebenszeit von IT-Produkten.
-
Seite 4: Inhaltsverzeichnis
Benutzerhandbuch INHALTSVERZEICHNIS SICHERHEITSHINWEISE ..................5 VORSICHTSMASSNAHMEN................5 BESONDERE HINWEISE FÜR LCD-MONITORE ........6 VOR DER INBETRIEBNAHME DES MONITORS..........7 MERKMALE ......................7 PRÜFEN DES PRODUKTKARTONINHALTS ..........7 INSTALLATIONSANLEITUNG ................ 8 STROMVERSORGUNG ..................8 DEN BILDSCHIRM AUF DIE WANDMONTAGE VORBEREITEN ... 9 BEDIENELEMENTE UND ANSCHLÜSSE ........... -
Seite 5: Sicherheitshinweise
Benutzerhandbuch SICHERHEITSHINWEISE 1. An diesem Produkt vorgenommene Änderungen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können zum Verlust der Betriebsberechtigung des Benutzers führen. 2. Um Emissionsgrenzwerte einzuhalten, müssen gegebenenfalls abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden. 3. -
Seite 6: Besondere Hinweise Für Lcd-Monitore
Benutzerhandbuch BESONDERE HINWEISE FÜR LCD-MONITORE Die folgenden Symptome sind für LCD-Monitore normal und stellen keinen Hinweis auf ein Problem dar. Aufgrund der Beschaffenheit fluoreszierenden Lichts kann der Bildschirm bei der ersten • Verwendung flackern. Schalten Sie das Gerät mit Hilfe des Netzschalters aus und wieder ein, um zu überprüfen, ob das Flackern verschwindet. -
Seite 7: Vor Der Inbetriebnahme Des Monitors
Benutzerhandbuch VOR DER INBETRIEBNAHME DES MONITORS MERKMALE Modell: HL190 HL199 HL229 HL249 Größe: 47cm/ 18.5” 48,3cm/ 19” 54,6cm/ 21.5” 60cm/ 23.6” Breitbildschirm mit WLED-Hintergrundbeleuchtung • Klare, gestochen scharfe Anzeige für Windows • ® EPA ENERGY STAR • GP Green Product •... -
Seite 8: Installationsanleitung
Benutzerhandbuch INSTALLATIONSANLEITUNG INSTALLIEREN ENTFERNEN ABBILDUNG 1. INSTALLIEREN UND ENTFERNEN DES STÄNDERS INSTALLATION: 1. Drehen Sie den Bildschirm um, und legen Sie ihn mit der Vorderseite nach unten auf den Tisch. 2. Richten Sie den Bildschirm auf die Schlitze am Ständer aus. 3. -
Seite 9: Den Bildschirm Auf Die Wandmontage Vorbereiten
*Bei der Installation des LCD-Bildschirms sind spezielle Kenntnisse erforderlich; diese Schritte sollten Sie qualifizierten Kundendienstmitarbeitern überlassen. Versuchen Sie nicht, diese Arbeiten selbst auszuführen. Hanns.G übernimmt weder Haftung für unsachgemäße Montage noch für Unfälle oder Verletzungen, die durch falsche Montage verursacht werden. Hinweise zum Einsatz einer optionalen Wandhalterung zur Befestigung Ihres Bildschirms an der Wand erhalten Sie vom Fachmann. -
Seite 10: Bedienelemente Und Anschlüsse
Benutzerhandbuch BEDIENELEMENTE UND ANSCHLÜSSE ANSCHLISSEN AN EINEN PC: Schalten Sie Ihren Computer aus, bevor Sie die nachfolgenden Schritte durchführen. 1. Schließen Sie ein Ende des VGA-Kabels an der Rückseite des Monitors und das andere ende am VGA-Anschluss des Computers an. 2. -
Seite 11: Anpassen Des Betrachtungswinkels
Benutzerhandbuch ANPASSEN DES BETRACHTUNGSWINKELS • Für eine optimale Betrachtung wird empfohlen, zunächst auf die volle Fläche des Monitors zu blicken und den Monitorwinkel anschließend nach persönlichen Vorlieben anzupassen. • Halten Sie dabei den Ständer fest, damit der Monitor nicht kippt, wenn Sie dessen Winkel ändern. -
Seite 12: Bedienungsanleitung
Benutzerhandbuch BEDIENUNGSANLEITUNG ALLGEMEINE ANWEISUNGEN Drücken Sie die Ein-/Aus-Taste, um den Monitor ein- oder auszuschalten. Die übrigen Bedientasten befinden sich vorne am Monitor (siehe Abbildung 4). Durch das Ändern von Einstellungen kann das Bild an Ihre persönlichen Vorlieben angepasst werden. Das Netzkabel sollte angeschlossen sein. •... -
Seite 13: Bedienelemente An Der Vorderseite Des Geräts
Benutzerhandbuch BEDIENELEMENTE AN DER VORDERSEITE DES GERÄTS Ein-/Aus-Taste: • Mit dieser Taste schalten Sie den Monitor ein und aus. Netzanzeige: • Blau —Eingeschaltet. Blinken —Energiesparmodus. MENÜ / ZURÜCK: • OSD-Menü ein-/ausschalten oder zurück zum vorherigen Menü. Einstellen ▲▼: • [Ob diese Funktion vorhanden ist, hängt von dem ausgewählten Modell ab] 1. - Seite 14 Benutzerhandbuch 4. Den voreingestellten Modus ändern: [Ob diese Funktion vorhanden ist, hängt von dem ausgewählten Modell ab] Drücken Sie zur Auswahl eines der folgenden Modi die 【 MENU -Taste: 】 PC , 「 FILM 」 , 「 SPIEL 」 , 「 ÖKONOMIE 」 . Die Standardeinstellung ist 「 PC .
-
Seite 15: So Passen Sie Eine Einstellung An
Benutzerhandbuch SO PASSEN SIE EINE EINSTELLUNG AN HELLIGKEIT/ KONTRAST Stellen Sie die Anzeigehelligkeit nach Geschmack ein. Zur HELLIGKEIT Helligkeitseinstellung wählen Sie die Optio「HELLIGKEIT 」 . Stellen Sie den Anzeigekontrast nach Geschmack ein. Zur KONTRAST Kontrasteinstellung wählen Sie die Option 「 KONTRAST 」 . Optimale Einstellung zur Wiedergabe von Bildern oder Videos bei hohem Kontrast. - Seite 16 Benutzerhandbuch Wenn das Seitenverhältnis verzerrt ist, können Sie mittels dieser Funktion die nötigen Anpassungen vornehmen. 「VOLLBILD」 (Vollbild) bedeutet gesamter Bildschirm, was nicht sicherstellt, dass das Bild so wie es ist oder im ursprünglichen Maßstab BILDFORMAT erscheinen wird. 「FIT」bedeutet Skalierung gemäß des Größenverhältnisses der ursprünglichen Bilder, was zu schwarzen Balken am Bildschirm führen kann.
- Seite 17 Benutzerhandbuch H-position]」. Rufen Sie die Option auf und stellen Sie den gewünschten Wert ein. Wenn Sie das OSD-Menü nach oben oder unten verschieben möchten, wählen Sie die Option 「V-POSITION [OSD V-POSITION V-position]」. Rufen Sie die Option auf und stellen Sie den gewünschten Wert ein.
-
Seite 18: Plug&Play
Benutzerhandbuch PLUG&PLAY Plug&Play DDC2B Dieser Monitor verfügt über VESA DDC2B Funktionalität nach VESA DDC STANDARD. Dies ermöglicht es dem Monitor, dem Hostsystem seine Identität und, je nach verwendeter DDC-Stufe, zusätzliche Informationen über seine Anzeigemöglichkeiten mitzuteilen. Das DDC2B ist ein bidirektionaler Datenkanal, der auf dem I²C-Protokoll beruht. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen. -
Seite 19: Technische Unterstützung (Häufig Gestellte Fragen)
Benutzerhandbuch TECHNISCHE UNTERSTÜTZUNG (HÄUFIG GESTELLTE FRAGEN) FRAGEN & ANTWORTEN ZU ALLGEMEINEN PROBLEMEN PROBLEM & FRAGE MÖGLICH BEHEBUNG *Prüfen Sie, ob der Netzschalter auf die Position ON [EIN] gestellt ist. Netz-LED leuchtet nicht. *Das Netzkabel sollte angeschlossen sein. *Prüfen Sie, ob das PC-System Plug&Play-kompatibel ist. *Prüfen Sie, ob die Videokarte Plug&Play-kompatibel ist. -
Seite 20: Anhang Bezüglich Windows 7
60cm / 23.6” (16:9) 62,5cm / 24.6 (16:9) 70cm / 27.5” (16:10) 1920×1200@60Hz 1920×1200@50Hz Sollten nach den oben genannten Verfahren immer noch Probleme bei der Anzeige auftreten, besuchen Sie bitte die Hanns.G-Kundendienstseite: http://www.hannsg.com Windows ist eine eingetragene Marke der Microsoft Corporation. -
Seite 21: Fehlermeldung & Mögliche Lösungen
Benutzerhandbuch FEHLERMELDUNG & MÖGLICHE LÖSUNGEN CABLE NOT CONNECTED [KABEL NICHT ANGESCHLOSSEN] : 1. Prüfen Sie, ob das Signalkabel ordnungsgemäß angeschlossen ist. Sollte der Stecker lose sein, ziehen Sie die Schrauben des Steckers an. 2. Überprüfen Sie die Anschlussstifte des Steckers auf Schäden. INPUT NOT SUPPORT [EINGANG NICHT UNTERSTÜTZT]: Ihr Computer ist auf einen ungeeigneten Anzeigemodus eingestellt. - Seite 22 Benutzerhandbuch 1440×900 @60Hz 55.469 59.901 ▲ ▲ ▲ 1440×900 @75Hz 70.635 74.984 ▲ ▲ ▲ 1400×1050 @60Hz 64.744 59.948 ▲ ▲ 1680×1050 @60Hz 65.290 59.954 ▲ ▲ 1920×1080 @60Hz 67.500 60.000 ▲ ▲ (Video-Modus) AUFLÖSUNG HL190A HL199A HL229D HL249D MODUS 640×480p @60Hz ▲...
-
Seite 23: Anhang
Benutzerhandbuch ANHANG SPEZIFIKATIONEN HL190A Treibersystem TFT-Farb-LCD LCD-Schirm Größe 47-cm- / 18.5-Zoll-Diagonale Pixelabstand 0,3 mm (H) × 0,3 mm (V) H-Frequenz 24KHz – 61KHz Video V-Frequenz 56Hz – 75Hz Anzeigefarben 16.7M Farben Max. Auflösung 1366× 768 @60 Hz VESA DDC2B Plug&Play 18 W(Standard)/ HL190AB Modus EIN 19.6 W(Standard)/ HL190AP... - Seite 24 Benutzerhandbuch SPEZIFIKATIONEN HL199A Treibersystem TFT-Farb-LCD LCD-Schirm Größe 48,3-cm- / 19-Zoll-Diagonale Pixelabstand 0,283 mm (H) × 0,283 mm (V) H-Frequenz 24KHz – 75KHz Video V-Frequenz 56Hz – 75Hz Anzeigefarben 16.7M Farben Max. Auflösung 1440 × 900 @75 Hz VESA DDC2B Plug&Play Modus EIN 18 W(Standard) Stromverbrauch...
- Seite 25 Benutzerhandbuch SPEZIFIKATIONEN HL229D Treibersystem TFT-Farb-LCD LCD-Schirm Größe 54,6-cm- / 21.5-Zoll-Diagonale Pixelabstand 0,248 mm (H) × 0,248 mm (V) H-Frequenz 30KHz – 83KHz Video V-Frequenz 56Hz – 75Hz Anzeigefarben 16.7M Farben Max. Auflösung 1920 × 1080 @60 Hz VESA DDC2B Plug&Play Modus EIN 24 W(Standard) Stromverbrauch...
