Inhaltszusammenfassung für Hanns.G HH251

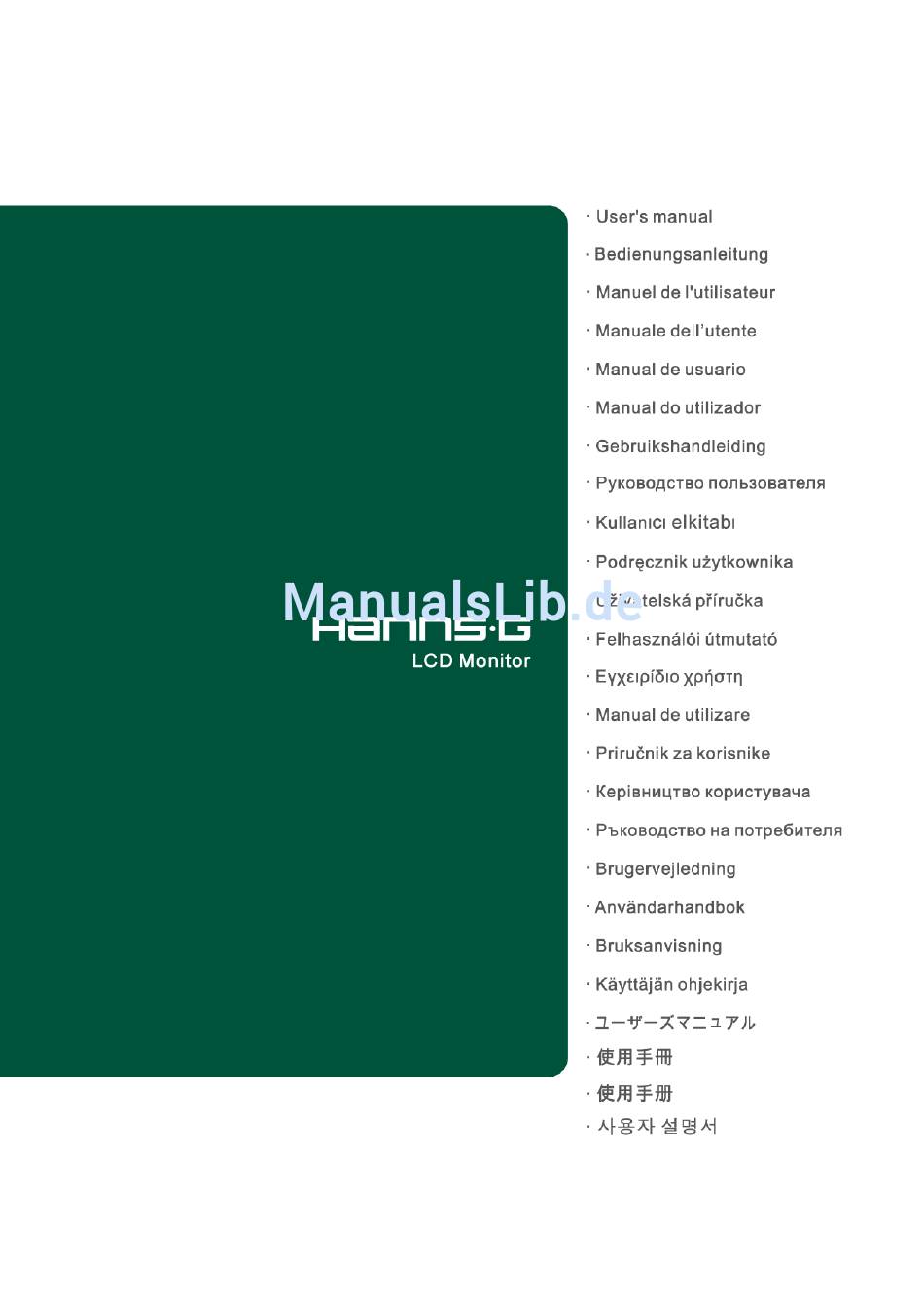

- Seite 1 HH251 HSG 1064...
-
Seite 2: Fcc-Erklärung Zu Funkstörungen, Klasse B
73/23/EEC und 93/68/EEC (Niederspannungsdirektive). Steckdosen müssen frei zugänglich sein und sich in der Nähe des Gerätes befinden. Bemerkung zu den Warenzeichen: Hanns.G-Produkte beinhalten High-Definition Multimedia Interface- (HDMI™) Technologie. HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. - Seite 3 Benutzerhandbuch HINWEISE ZUM RECYCLING Uns, der Hanns.G, ist Umweltschutz sehr wichtig. Wir glauben fest daran, dass unsere Programm zum Schutz der Umwelt zur Erhaltung einer gesunden Erde beitragen. Dies erreichen wir durch vernünftige Verarbeitung und geeignete Recyclingm aßnahmen zum Ende der Produktlebenszeit von IT-Produkten.
-
Seite 4: Inhaltsverzeichnis
Benutzerhandbuch INHALTSVERZEICHNIS SICHERHEITSHINWEISE ..................5 VORSICHTSMASSNAHMEN................5 BESONDERE HINWEISE FÜR LCD-MONITORE ........6 VOR DER INBETRIEBNAHME DES MONITORS..........7 MERKMALE ......................7 PRÜFEN DES PRODUKTKARTONINHALTS ..........7 STROMVERSORGUNG ..................7 BEDIENELEMENTE UND ANSCHLÜSSE ............. 8 ANPASSEN DES BETRACHTUNGSWINKELS ..........9 BEDIENUNGSANLEITUNG ................. -
Seite 5: Sicherheitshinweise
Benutzerhandbuch SICHERHEITSHINWEISE 1. An diesem Produkt vorgenommene Änderungen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können zum Verlust der Betriebsberechtigung des Benutzers führen. 2. Um Emissionsgrenzwerte einzuhalten, müssen gegebenenfalls abgeschirmte Schnittstellenkabel und Netzkabel verwendet werden. 3. -
Seite 6: Besondere Hinweise Für Lcd-Monitore
Benutzerhandbuch BESONDERE HINWEISE FÜR LCD-MONITORE Die folgenden Symptome sind für LCD-Monitore normal und stellen keinen Hinweis auf ein Problem dar. Aufgrund der Beschaffenheit fluoreszierenden Lichts kann der Bildschirm bei der ersten • Verwendung flackern. Schalten Sie das Gerät mit Hilfe des Netzschalters aus und wieder ein, um zu überprüfen, ob das Flackern verschwindet. -
Seite 7: Vor Der Inbetriebnahme Des Monitors
Benutzerhandbuch VOR DER INBETRIEBNAHME DES MONITORS MERKMALE 25 Zoll BREITBILDFORMAT TFT-Farb-LCD-Monitor • Klare, gestochen scharfe Anzeige für Windows • Empfohlene Auflösungen: 1920 X 1080 @60Hz • GP Green Product • Ergonomisches Design • Platzsparendes, kompaktes Design • PRÜFEN DES PRODUKTKARTONINHALTS Die Produktverpackung sollte die folgenden Teile enthalten: LCD Monitor Kabel und Benutzerhandbuch... -
Seite 8: Bedienelemente Und Anschlüsse
Benutzerhandbuch BEDIENELEMENTE UND ANSCHLÜSSE ANSCHLISSEN AN EINEN PC: Schalten Sie Ihren Computer aus, bevor Sie die nachfolgenden Schritte durchführen. Schließen Sie ein Ende des VGA-Kabels an der Rückseite des Monitors und das andere ende am VGA -Anschluss des Computers an. Schließen Sie ein ende des HDMI-zu-DVI-Kabel (Dual-Eingangsmodus optional) an der Rückseite des Monitors und das andere Ende am DVI-D Anschluss des Computers an. -
Seite 9: Anpassen Des Betrachtungswinkels
Benutzerhandbuch ANPASSEN DES BETRACHTUNGSWINKELS 1. Für eine optimale Betrachtung wird empfohlen, zunächst auf die volle Fläche des Monitors zu blicken und den Monitorwinkel anschließend nach persönlichen Vorlieben anzupassen. 2. Halten Sie dabei den Ständer fest, damit der Monitor nicht kippt, wenn Sie dessen Winkel ändern. -
Seite 10: Bedienungsanleitung
Benutzerhandbuch BEDIENUNGSANLEITUNG ALLGEMEINE ANWEISUNGEN Drücken Sie die Ein-/Aus-Taste, um den Monitor ein- oder auszuschalten. Die übrigen Bedientasten befinden sich vorne am Monitor (siehe Abbildung 3). Durch das Ändern von Einstellungen kann das Bild an Ihre persönlichen Vorlieben angepasst werden. Das Netzkabel sollte angeschlossen sein. •... -
Seite 11: Bedienelemente An Der Vorderseite Des Geräts
Benutzerhandbuch BEDIENELEMENTE AN DER VORDERSEITE DES GERÄTS Ein-/Aus-Taste: • Mit dieser Taste schalten Sie den Monitor ein und aus. Netzanzeige: • GRÜN — Eingeschaltet. Orange —Energiesparmodus. MENÜ / ZURÜCK: • 1. OSD-Menü ein-/ausschalten oder zurück zum vorherigen Menü. 2. Verlassen des OSD-Bildschirmmenüs im OSD-Lautstärkemodus. Einstellen ▲▼: •... - Seite 12 Benutzerhandbuch Auflösung 640x400@70Hz ↔ 720x400@70Hz 640x480@60Hz ↔ 720x480@60Hz 1024x768@70Hz ↔ 1280x768@70Hz 1280x768@60Hz ↔1360x768@60Hz 1400x1050@60Hz ↔ 1680x1050@60Hz 1400x1050@RB 60Hz ↔ 1680x1050@RB 60Hz 1400x1050@75Hz ↔ 1680x1050@75Hz ** Die verfügbaren Bildschirmauflösungen hängen davon ab, welches Modell Sie gekauft haben. HINWEIS: Stellen Sie den Monitor nicht neben Wärmequellen wie Heizstrahlern oder Luftleitungen auf bzw. •...
-
Seite 13: So Passen Sie Eine Einstellung An
Benutzerhandbuch SO PASSEN SIE EINE EINSTELLUNG AN HELLIGKEIT/ KONTRAST Stellen Sie die Anzeigehelligkeit nach Geschmack ein. Zur HELLIGKEIT Helligkeitseinstellung wählen Sie die Optio「HELLIGKEIT」. Stellen Sie den Anzeigekontrast nach Geschmack ein. Zur KONTRAST Kontrasteinstellung wählen Sie die Option 「KONTRAST」. Optimale Einstellung zur Wiedergabe von Bildern oder Videos bei hohem Kontrast. - Seite 14 Benutzerhandbuch dass das Bild so wie es ist oder im ursprünglichen Maßstab erscheinen wird. 「FIT」bedeutet Skalierung gemäß des Größenverhältnisses der ursprünglichen Bilder, was zu schwarzen Balken am Bildschirm führen kann. [Ob diese Funktion vorhanden ist, hängt von dem ausgewählten Modell ab] Wählen Sie die Option 「H-POSITION [H-position]」, um die H-POSITION Bildschirmanzeige nach links oder rechts zu verschieben.
- Seite 15 Benutzerhandbuch H-position]」. Rufen Sie die Option auf und stellen Sie den gewünschten Wert ein. Wenn Sie das OSD-Menü nach oben oder unten verschieben möchten, wählen Sie die Option 「V-POSITION [OSD V-POSITION V-position]」. Rufen Sie die Option auf und stellen Sie den gewünschten Wert ein.
-
Seite 16: Plug&Play
Benutzerhandbuch PLUG&PLAY Plug&Play DDC2B Dieser Monitor verfügt über VESA DDC2B Funktionalität nach VESA DDC STANDARD. Dies ermöglicht es dem Monitor, dem Hostsystem seine Identität und, je nach verwendeter DDC-Stufe, zusätzliche Informationen über seine Anzeigemöglichkeiten mitzuteilen. Das DDC2B ist ein bidirektionaler Datenkanal, der auf dem I²C-Protokoll beruht. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen. -
Seite 17: Technische Unterstützung (Häufig Gestellte Fragen)
Benutzerhandbuch TECHNISCHE UNTERSTÜTZUNG (HÄUFIG GESTELLTE FRAGEN) FRAGEN & ANTWORTEN ZU ALLGEMEINEN PROBLEMEN PROBLEM & FRAGE MÖGLICH BEHEBUNG *Prüfen Sie, ob der Netzschalter auf die Position ON [EIN] gestellt ist. Netz-LED leuchtet nicht. *Das Netzkabel sollte angeschlossen sein. *Prüfen Sie, ob das PC-System Plug&Play-kompatibel ist. *Prüfen Sie, ob die Videokarte Plug&Play-kompatibel ist. -
Seite 18: Anhang Bezüglich Windows 7
1440×900@75Hz 20” 1600×900@60Hz 1600×900@50Hz 22” 1680×1050@60Hz 1680×1050@50Hz 21.5”/23”/24”/25” 1920×1080@60Hz 1920×1080@50Hz 28” 1920×1200@60Hz 1920×1200@50Hz Sollten nach den oben genannten Verfahren immer noch Probleme bei der Anzeige auftreten, besuchen Sie bitte die HANNS.G-Kundendienstseite: http://www.hannsg.com Windows ist eine eingetragene Marke der Microsoft Corporation. -
Seite 19: Fehlermeldung & Mögliche Lösungen
Benutzerhandbuch FEHLERMELDUNG & MÖGLICHE LÖSUNGEN CABLE NOT CONNECTED [KABEL NICHT ANGESCHLOSSEN] : 1. Prüfen Sie, ob das Signalkabel ordnungsgemäß angeschlossen ist. Sollte der Stecker lose sein, ziehen Sie die Schrauben des Steckers an. 2. Überprüfen Sie die Anschlussstifte des Steckers auf Schäden. INPUT NOT SUPPORT [EINGANG NICHT UNTERSTÜTZT]: Ihr Computer ist auf einen ungeeigneten Anzeigemodus eingestellt. - Seite 20 Benutzerhandbuch 1280×768 @75Hz 60.289 74.893 1280×960 @60Hz 1280×960 @75Hz 74.592 74.443 1280×1024 @60Hz SXGA 63.981 60.02 1280×1024 @72Hz SXGA 76.02 71.448 1280×1024 @75Hz SXGA 79.976 75.025 1360×768 @60Hz WXGA 47.712 60.015 1400×1050@60Hz WXGA + 64.744 59.948 1440×900 @60Hz WXGA + 55.469 59.901 1440×900 @60Hz WXGA +...
-
Seite 21: Anhang
Benutzerhandbuch ANHANG SPEZIFIKATIONEN Treibersystem TFT-Farb-LCD LCD-Schirm Größe 25" (24.6” viewable) Pixelabstand 0.283mm (H) x 0.283mm (V) H-Frequenz 24KHz – 83KHz Video V-Frequenz 56 – 75 Hz Anzeigefarben 16.7M Farben Max. Auflösung 1920 x1080 @60Hz Plug&Play VESA DDC2B Modus EIN 50W (Standard) Stromverbrauch Energiesparmodus ≤1 W...
