Trennschaltverstärker
230 V AC
• 2-kanalig
• Steuerstromkreis EEx ia IIC
• Umkehrbare Wirkungsrichtung
• 1 Relaisausgang mit 1 Wechsler je
Kanal
• EMV gemäß NAMUR NE 21
• LB-/LK-Überwachung
• Bis SIL 2 gemäß IEC 61508
einsetzbar
Funktion
Der Trennschaltverstärker überträgt di-
gitale Signale aus dem explosionsge-
fährdeten Bereich. Signalgeber können
Sensoren nach DIN EN 60947-5-6
(NAMUR) oder mechanische Kontakte
sein. Die Steuerstromkreise werden auf
Leitungsunterbrechung (LB) und Lei-
tungskurzschluss (LK) überwacht. Die
Anzeige externer Störungen erfolgt ge-
mäß NAMUR NE44 durch eine rot blin-
kende LED. Beim Typ KFD2-SR2-
Ex2.W wird zusätzlich eine LB-/LK-
Sammelmeldung über das Power Rail
auf den Einspeisebaustein übertra-
gen. Die eigensicheren Eingänge sind
gemäß DIN EN 50020 sicher von Aus-
gang und Netz getrennt. Die Relaisaus-
gänge sind gemäß IEC 61140 sicher
vom Netz getrennt. Die Relaisausgän-
ge sind untereinander gemäß
IEC 61140 galvanisch getrennt.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
1
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-2222 • Telefax +49 621 776 272222 • Internet http://www.pepperl-fuchs.com

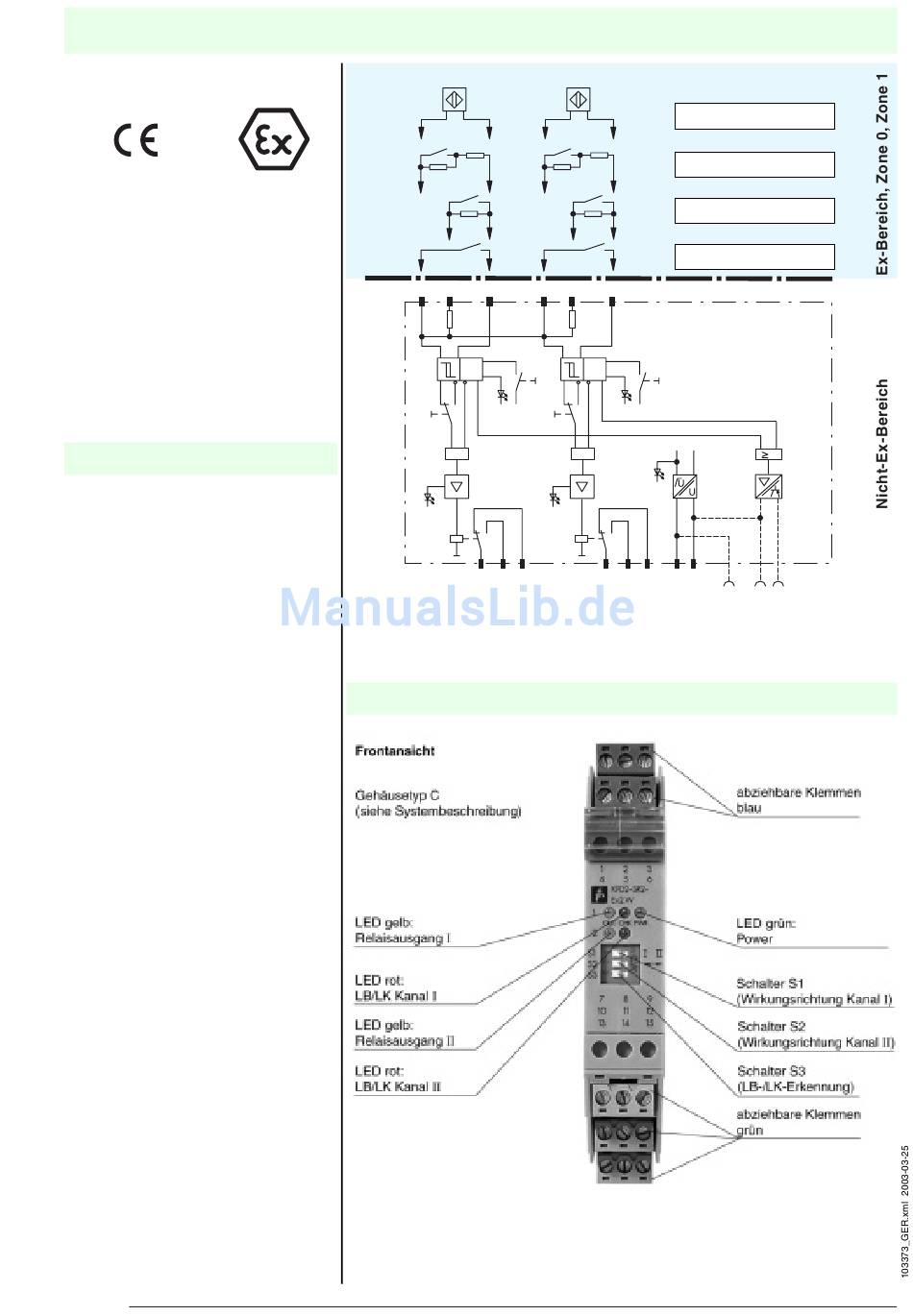

Eingang I EEx ia IIC Eingang II EEx ia IIC
1+
3-
4+
400 Ω ≤ R ≤ 2 kΩ
10 kΩ
1+
3-
4+
ohne LK
10 kΩ
2+
3-
ohne
LB, LK
1+
3-
4+
1+
2+
3-
4+
LB
LK
S3
I
II
rot
S1
&
gelb
7
8 9
Ausgang
I
Aufbau
Schalter S3 in Pos. I
6-
400 Ω ≤ R ≤ 2 kΩ
Schalter S3 in Pos. I
10 kΩ
6-
Schalter S3 in Pos. I
10 kΩ
5+
6-
Schalter S3 in Pos. II
6-
5+
6-
LB
LK
S3
I
II
rot
S2
+ -
&
grün
gelb
10 11 12
14 15
Ausgang
II
Netz
Copyright Pepperl+Fuchs, Printed in Germany
KFA6-SR2-Ex2.W
Ausgang: Relais
1
+
-
Power
LB-/LK-
Rail
Sammel-
meldung
nur bei
KFD2-SR2-Ex2.W
