Breitband-Router DI-704P mit dem
Netzwerk verbinden
A.
Verbinden Sie das Netzteil zunächst mit der Buchse auf der Rückseite
des DI-704P und dann mit einer Steckdose. Die LED-Betriebsanzeige
leuchtet und zeigt damit den ordnungsgemäßen Betrieb des Geräts an.
B.
Verbinden Sie ein Ende eines Ethernet-Kabels mit dem WAN-
Anschluss auf der Rückseite des DI-704P und das andere Ende mit
dem Ethernet-Anschluss des Kabel- bzw. DSL-Modems. Die LED
„WAN" leuchtet und zeigt dadurch an, dass eine Verbindung hergestellt
wurde.
C.
Verbinden Sie über ein Ethernet-Kabel den LAN-Anschluss 1 auf der
Rückseite des DI-704P mit einem freien Ethernet-Anschluss an der
Netzwerkkarte des Computers, mit dem Sie die Konfiguration des DI-
704P durchführen. Die LED-Betriebsanzeige für den LAN-Anschluss 1
leuchtet und zeigt dadurch an, dass eine Verbindung hergestellt wurde.
(Hinweis: Die LAN-Anschlüsse des DI-704P werden über Auto-MDI/
MDIX identifiziert. Sie können also ein ungekreuztes oder gekreuztes
Netzwerkkabel für die LAN-Anschlüsse verwenden.)
D.
Die parallele Schnittstelle des DI-704P dient nur zum Anschluss von
Druckern. Verbinden Sie den Drucker über ein Druckerkabel mit dem DI-
704P.

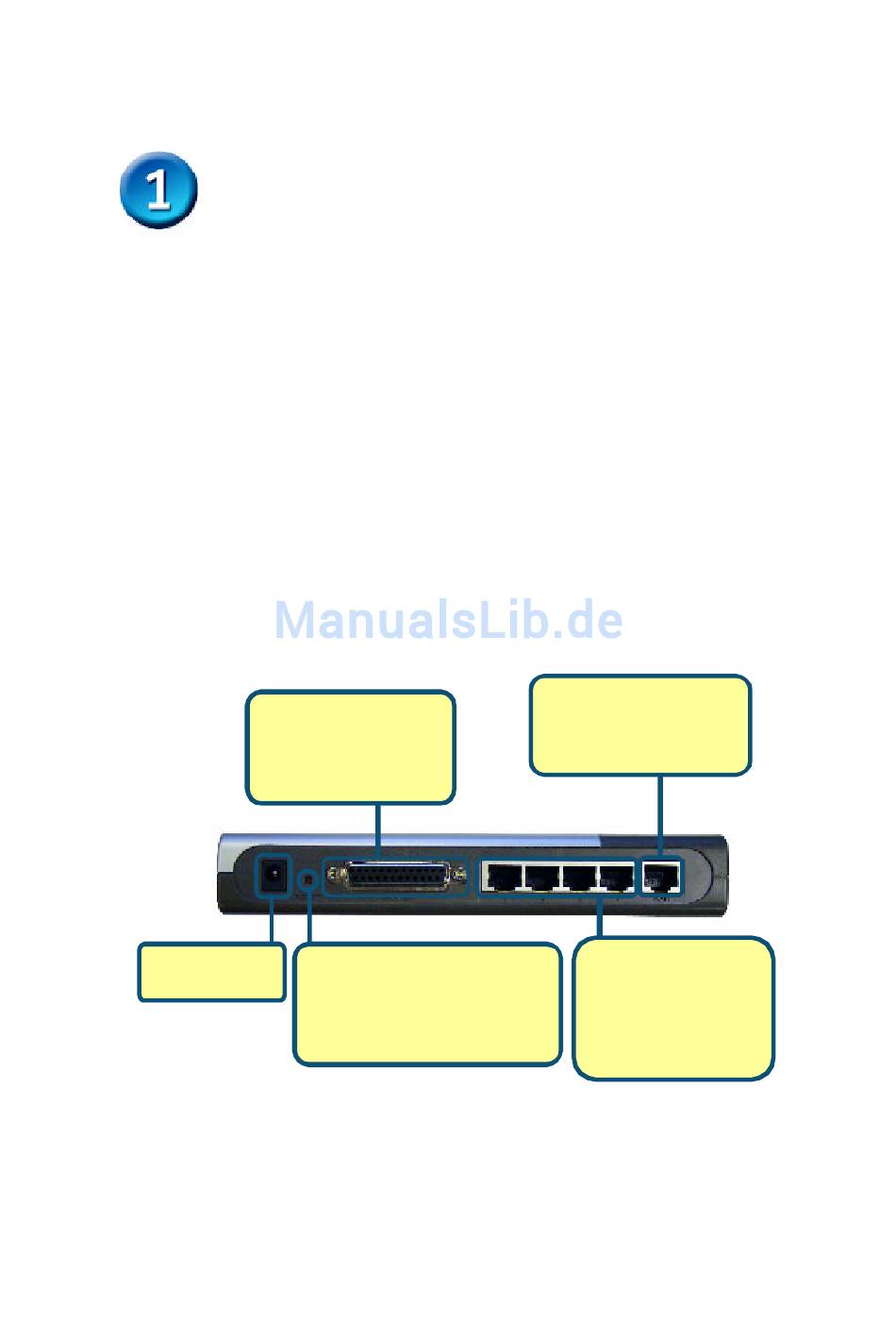

D.
Druckerschnittstelle
Ü ber die parallele
Schnittstelle können Sie
hier einen Drucker
anschließen.
A.
Buchse f
Netzteil:
Durch Drücken auf diese Taste
werkseitigen Voreinstellungen
Reset-Taste
wird der Router auf die
zurückgesetzt.
2
B.
WAN-ANSCHLUSS
Dies ist der Anschluss für
das Ethernet-Kabel zum
Kabel- bzw. DSL-Modem.
C.
LAN-ANSCHLüsSE
Dies sind die
Anschlüsse für die
Ethernet-Kabel der per
Ethernet vernetzten
Computer.
