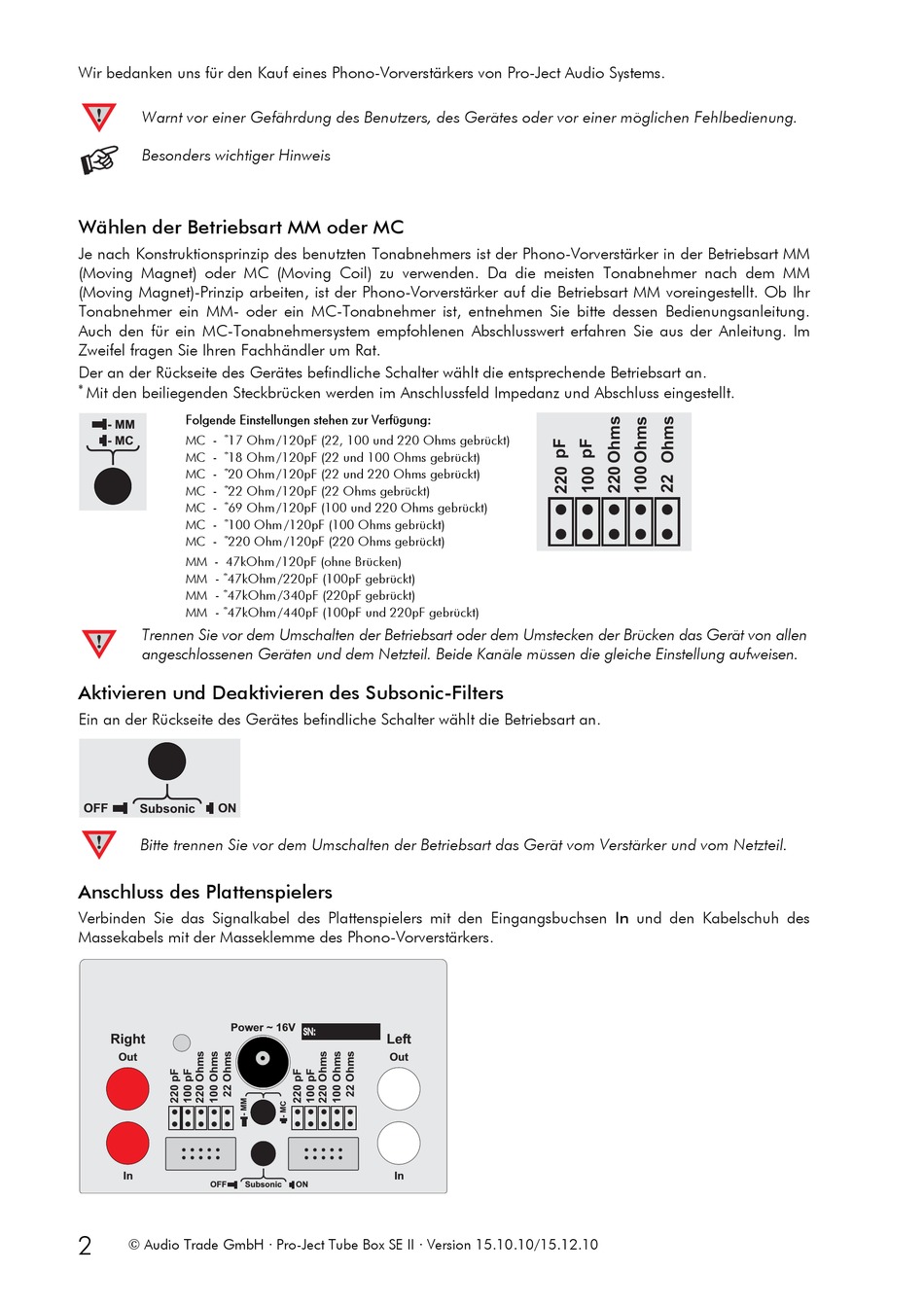

Wir bedanken uns für den Kauf eines Phono-Vorverstärkers von Pro-Ject Audio Systems.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
Wählen der Betriebsart MM oder MC
Je nach Konstruktionsprinzip des benutzten Tonabnehmers ist der Phono-Vorverstärker in der Betriebsart MM
(Moving Magnet) oder MC (Moving Coil) zu verwenden. Da die meisten Tonabnehmer nach dem MM
(Moving Magnet)-Prinzip arbeiten, ist der Phono-Vorverstärker auf die Betriebsart MM voreingestellt. Ob Ihr
Tonabnehmer ein MM- oder ein MC-Tonabnehmer ist, entnehmen Sie bitte dessen Bedienungsanleitung.
Auch den für ein MC-Tonabnehmersystem empfohlenen Abschlusswert erfahren Sie aus der Anleitung. Im
Zweifel fragen Sie Ihren Fachhändler um Rat.
Der an der Rückseite des Gerätes befindliche Schalter wählt die entsprechende Betriebsart an.
∗
Mit den beiliegenden Steckbrücken werden im Anschlussfeld Impedanz und Abschluss eingestellt.
Folgende Einstellungen stehen zur Verfügung:
- MM
∗
MC -
17 Ohm /120pF (22, 100 und 220 Ohms gebrückt)
- MC
∗
MC -
18 Ohm /120pF (22 und 100 Ohms gebrückt)
∗
MC -
20 Ohm /120pF (22 und 220 Ohms gebrückt)
∗
MC -
22 Ohm /120pF (22 Ohms gebrückt)
∗
MC -
69 Ohm /120pF (100 und 220 Ohms gebrückt)
∗
MC -
100 Ohm /120pF (100 Ohms gebrückt)
∗
MC -
220 Ohm /120pF (220 Ohms gebrückt)
MM - 47kOhm /120pF (ohne Brücken)
∗
MM -
47kOhm /220pF (100pF gebrückt)
∗
MM -
47kOhm /340pF (220pF gebrückt)
∗
MM -
47kOhm /440pF (100pF und 220pF gebrückt)
Trennen Sie vor dem Umschalten der Betriebsart oder dem Umstecken der Brücken das Gerät von allen
angeschlossenen Geräten und dem Netzteil. Beide Kanäle müssen die gleiche Einstellung aufweisen.
Aktivieren und Deaktivieren des Subsonic-Filters
Ein an der Rückseite des Gerätes befindliche Schalter wählt die Betriebsart an.
OFF
ON
Subsonic
Bitte trennen Sie vor dem Umschalten der Betriebsart das Gerät vom Verstärker und vom Netzteil.
Anschluss des Plattenspielers
Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchsen In und den Kabelschuh des
Massekabels mit der Masseklemme des Phono-Vorverstärkers.
Power ~ 16V
Right
Out
In
OFF
2
© Audio Trade GmbH · Pro-Ject Tube Box SE II · Version 15.10.10/15.12.10
Left
Out
In
Subsonic
ON
