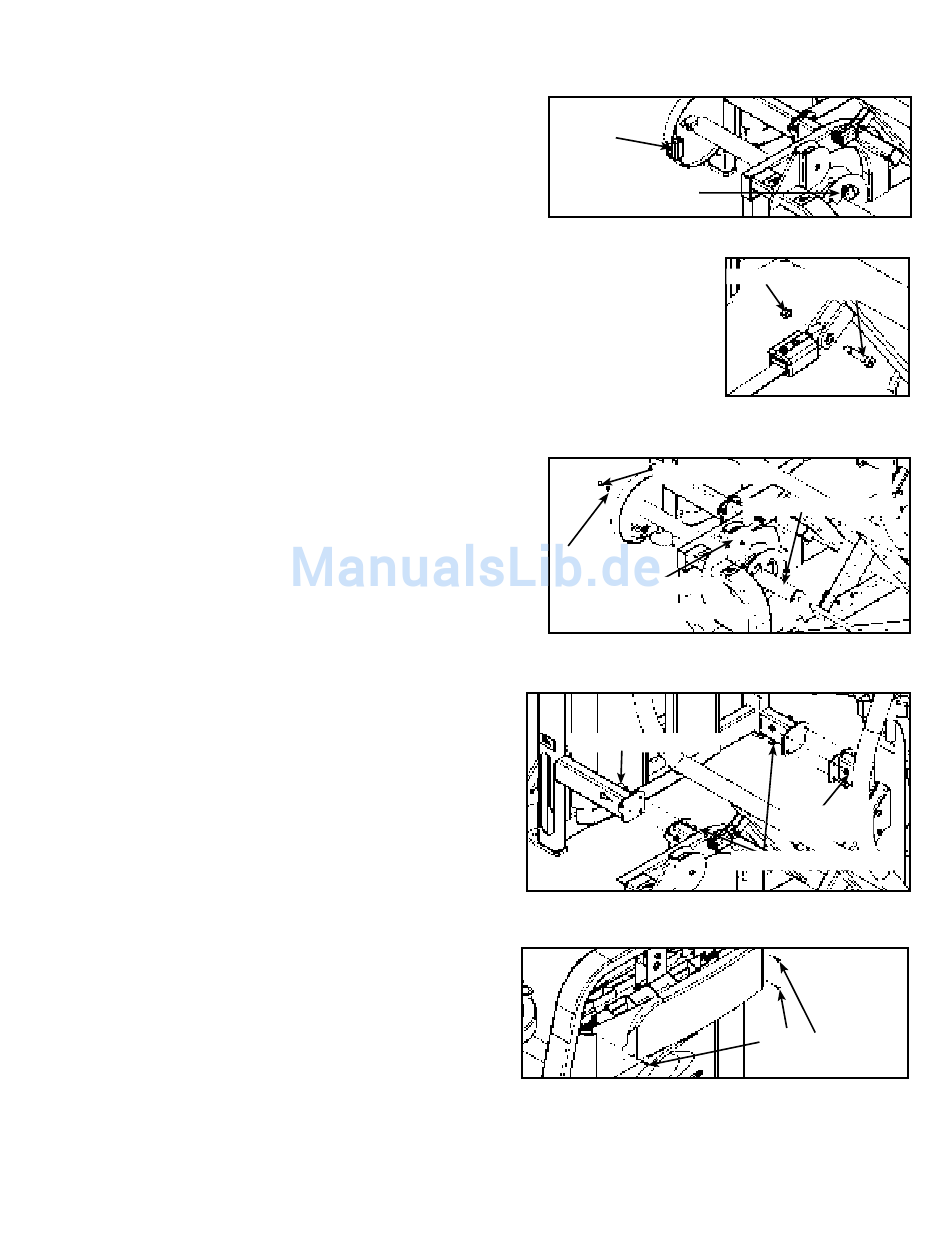

D. Die Exzenterrolle drehen und den Bandriemen des
Gewichtssatzes (durch Lockern der beiden Stellschrauben an der
Bandriemenklammer mit einem 7/32-Zoll-Inbusschlüssel)
von der Exzenterrolle entfernen. Siehe Abbildung 1.
E. Den an der Drehachse befestigten Bandriemen ausfindig machen.
Bundschraube und Sechskantmutter entfernen, mit denen der
Riemen an der Drehachse befestigt ist. Abbildung 2.
F.
Die Riemenscheibe entfernen und anschließend das andere
Riemenende von der Exzenterrolle abnehmen. Siehe Abbildung 3.
G. Eine der beiden Halbrundkopf-Innensechskantschrauben (BHSCS) entfernen,
mit denen die Drehachse befestigt ist. Siehe Abbildung 3.
H. Die Drehachse und die Riemenscheibenwelle vorsichtig entfernen. Siehe Abbildung 3.
HINWEIS: Beim Entfernen der Welle äußerst vorsichtig vorgehen, damit das Gewinde
der Welle nicht beschädigt wird.
I.
Die sechs BHSCS-Schrauben, mit denen die beiden Rahmenhälften verbunden sind,
vorsichtig mit Hilfe einer zweiten Person entfernen. Siehe Abbildung 4.
J.
Beide Hälften vorsichtig durch die Türöffnung an den
gewünschten Aufstellungsort bringen.
K. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig
verbinden und mit den in Schritt 4I entfernten sechs BHSCS-
Schrauben befestigen. Siehe Abbildung 4.
L. Die Riemenscheibenwelle vorsichtig mit der Drehachse
und den in Schritt 4G und 4H entfernten BHSCS-Schrauben
befestigen. Siehe Abbildung 3.
M. Den Bandriemen wieder auf die Exzenterrolle aufziehen
und die (in Schritt 4F entfernte) Riemenscheibe installieren.
N. Das andere Ende des Bandriemens mit der in Schritt 4E
entfernten BHSCS-Schraube und Nylon-Kontermutter an
der Achse anbringen. Siehe Abbildung 2.
O. Den (in Schritt 4D entfernten) Bandriemen des Gewichtssatzes
an der Bandriemenklammer der Exzenterrolle anbringen.
Siehe Abbildung 1.
P.
Mit Schritt 5C fortfahren.
5.
Versandfüße und hintere Verkleidungen entfernen.
A. Alle (standardmäßigen) konischen Versandhalterungen mit
einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.
B. Den Versandgurt durchschneiden, mit dem das obere
Gewicht befestigt ist.
C. Die (im Lieferumfang enthaltenen) Gummifüße an jedem
Rahmenfuß sorgfältig anbringen.
D. Das obere Gewicht anheben und den Stufengewicht-
Wahlknopf so drehen, dass alle 15 lbs. ausgewählt sind
(drei Stufengewichte auf jeder Seite).
E. Die drei Kreuzschlitzschrauben entfernen, mit denen die obere
(hintere) Verkleidung befestigt ist, und die Verkleidung vorsichtig
abnehmen. Siehe Abbildung 5.
Bedienungsanleitung für Cybex
Abbildung 4
Abbildung 5
8
Stellschrauben
Exzenterrolle
Abbildung 1
Abbildung 2
BHSCS-Schraube
Unterlegscheibe
Riemenscheibe/Seilzug
Drehachse
Abbildung 3
BHSCS-Schraube (3)
Sechskantmutter
Bundschraube
Riemenscheibenwelle
BHSCS-
Schraube (3)
Nylon-Kontermutter (6)
Kreuzschlitz-
schraube (3)
