B. Das obere Gewicht vorsichtig anheben und überprüfen,
ob die Position der Riemenklammer (am oberen Gewicht)
ordnungsgemäß mit der oberen Riemenscheibenhalterung
(am Gerät) ausgerichtet ist. Siehe Abbildung 10.
C. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
D. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß
installiert sind (wie in Abbildung 11A dargestellt). HINWEIS:
Den Einsatz nicht umgekehrt installieren (wie in Abbildung
11B gezeigt).
E. Den Bandriemen straffen und mit den beiden Stellschrauben
an der Klammer befestigen. HINWEIS: Die Schrauben mit
einem Drehmoment von 34 bis 40 Nm (300 bis 350 in-lbs)
anziehen. Siehe Abbildung 12.
F.
Den Gewichtssatz-Steckbolzen in jede Platte einführen,
um den ordnungsgemäßen Sitz zu gewährleisten.
G. Das obere Gewicht ohne Auswahl eines Widerstands
anheben und absenken (um normales Training zu simulieren).
H. Von einer zweiten Person überprüfen lassen, ob der
Bandriemen gleichmäßig läuft und gerade von der
Halterung der oberen Riemenscheibe zur Bandriemen-
klammer des oberen Gewichts verlegt ist.
I.
Die sechs in Schritt 6B entfernten Stufengewichte wieder
installieren. Siehe Abbildung 13.
J.
Den Stufengewicht-Wahlknopf so drehen, dass alle 15 lbs.
ausgewählt sind.
8.
Hintere Verkleidungen anbringen.
A. Die Verkleidung vorsichtig auf den beiden unteren
Schrauben positionieren. Siehe Abbildung 14.
B. Die oberen beiden Befestigungsschrauben der hinteren Verkleidung
anbringen. Siehe Abbildung 15.
C. Die drei Kreuzschlitzschrauben anbringen, um die obere
(hintere) Verkleidung zu befestigen. Siehe Abbildung 16.
Abbildung 14
Bedienungsanleitung für Cybex
Schraube
Einsatz und Stellschrauben
(nicht abgebildet) sind auf dieser
Bandriemen
Seite zu finden.
Stufen-
gewicht-
Wahl-
knopf

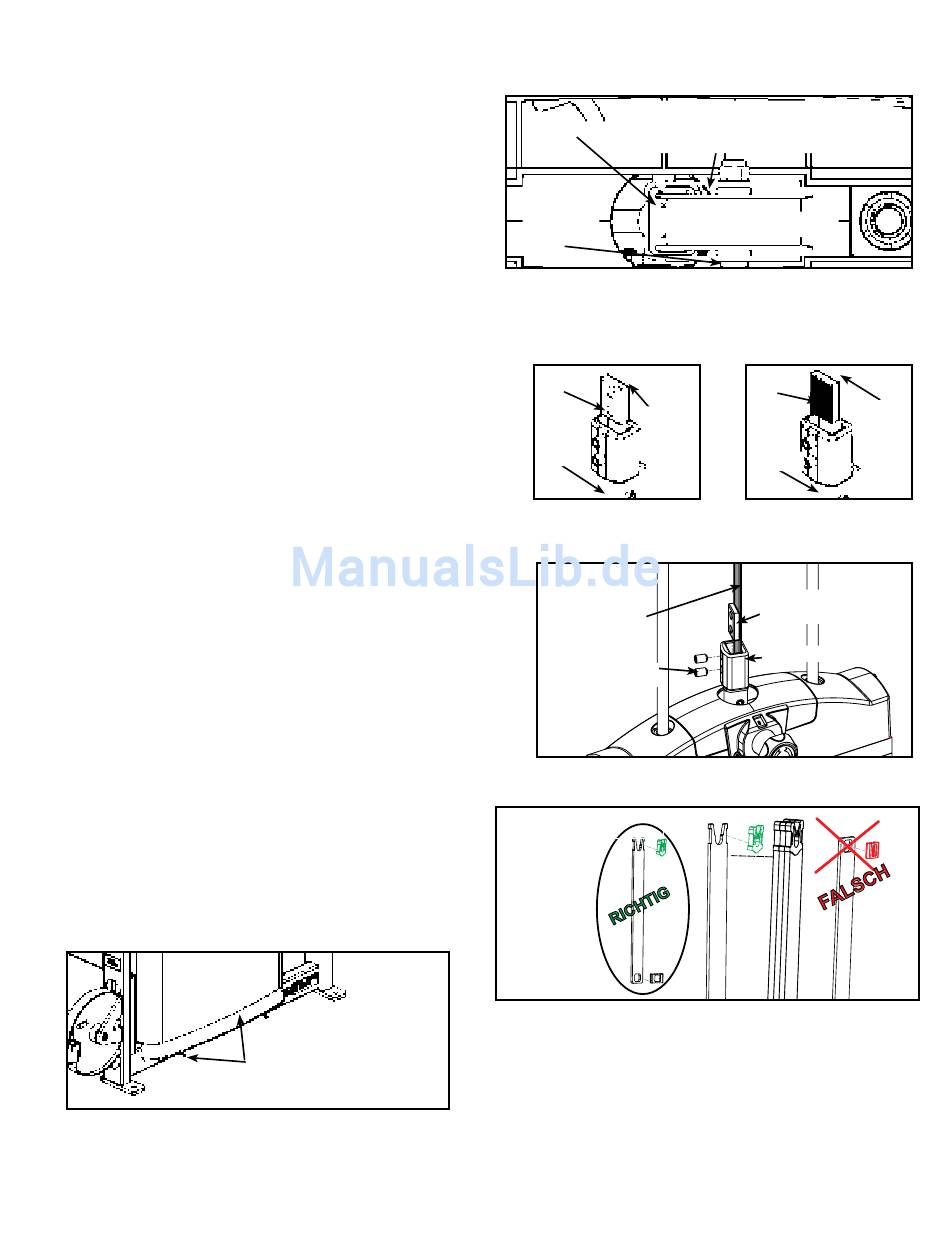

Abbildung 10 (Draufsicht von der Riemenscheibe auf die
Riemenklammer)
Richtige Riemenverlegung
Einsatz
Schaft
Abbildung 11A
Bandriemen
Stellschrauben
Abbildung 12
Stufengewichte
Abbildung 13
10
Obere Riemenscheibe
Falsche Riemenverlegung
Einsatz
Band-
riemen
Schaft
Abbildung 11B
Einsatz der
Bandriemenklammer
Bandriemenklammer
Band-
riemen
