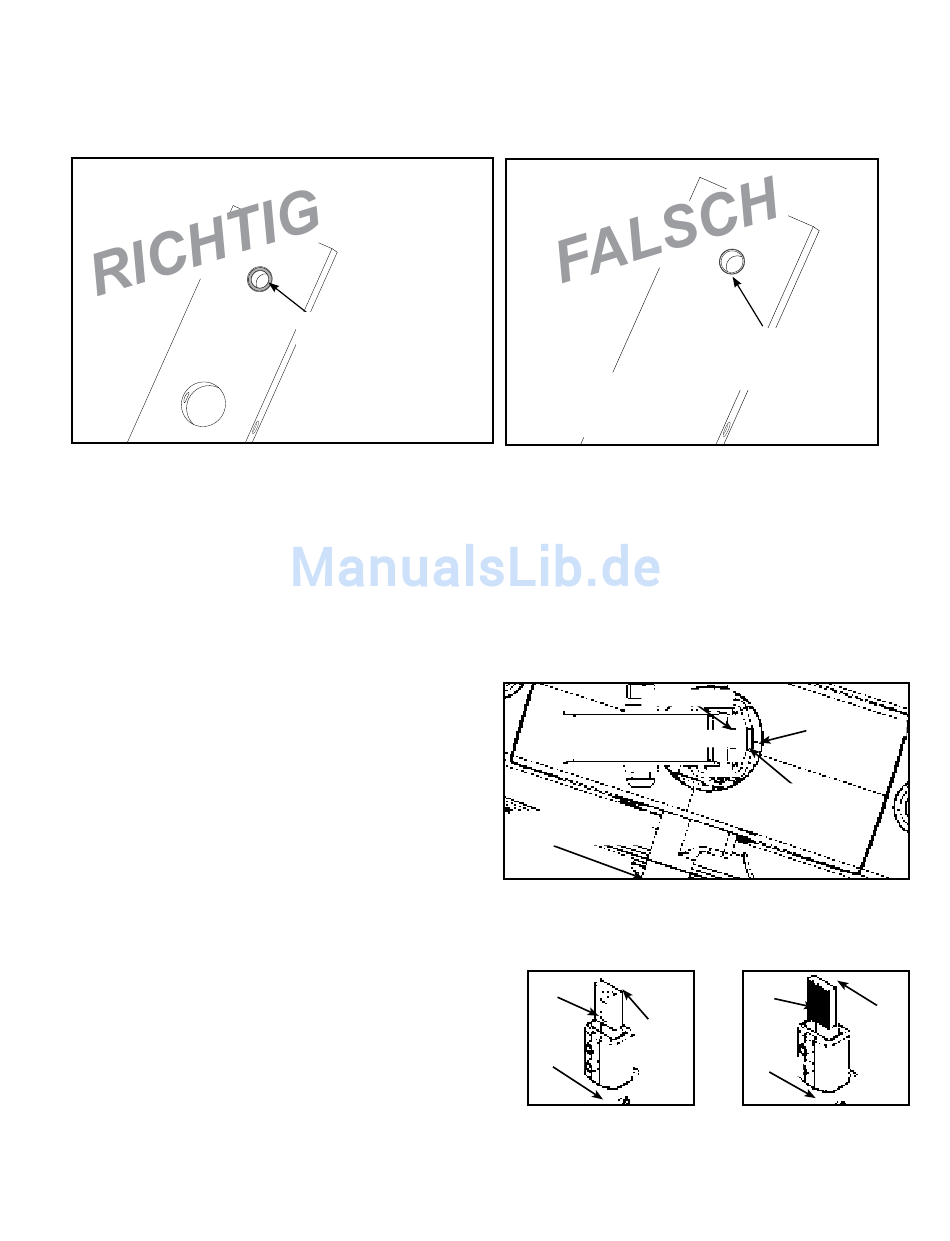

H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren,
dass die breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe
Abbildungen 6A
und 6B.
Abbildung 6A
I.
Das obere Gewicht auf die Führungsstangen schieben.
J.
Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange)
an der Führungsstange anbringen.
K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.
L. Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis 6L für die
andere Führungsstange wiederholen.
7.
Verlegung des Bandriemens.
A. Überprüfen, ob der Bandriemen durch die Oberseite
der Riemenscheibenhalterung verlegt ist. Das Ende des
Bandriemens dann zum oberen Gewicht nach unten
verlegen.
B. Den Bandriemen durch den Schlitz in der
Riemenklammer schieben.
C. Überprüfen, ob die Bandriemenklammer am
oberen Gewicht ordnungsgemäß mit der oberen
Riemenscheibe ausgerichtet ist. HINWEIS: Der
Bandriemen muss in einer geraden Linie von der
Riemenscheibe zur Bandriemenklammer verlaufen.
Siehe Abbildung 7. HINWEIS: Abbildung 7 zeigt eine
Draufsicht von der oberen Riemenscheibe auf die
obere Platte. Den Bandriemen durch den Schlitz in der
Riemenklammer schieben.
D. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß
installiert sind (wie in Abbildung 8A dargestellt). HINWEIS:
Den Einsatz nicht umgekehrt installieren (wie in Abbildung
8B gezeigt).
E. Den Bandriemen straffen und mit den beiden
Stellschrauben
an der Klammer befestigen. HINWEIS: Die Schrauben mit
einem Drehmoment von 34 bis 40 Nm (300 bis 350 in-lbs)
anziehen. Siehe Abbildung 9.
Bedienungsanleitung für Cybex
BREITE
Buchsenkante
zeigt nach oben
5
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 6B
Bandriemen
Obere Riemenscheibe
Stufengewicht-
Wahlknopf
Abbildung 7
Richtige Riemenverlegung
Einsatz
Band-
riemen
Schaft
Abbildung 8A
SCHMALE
Buchsenkante
Stellschraube
Einsatz
Falsche Riemenverlegung
Einsatz
Band-
riemen
Schaft
Abbildung 8B
