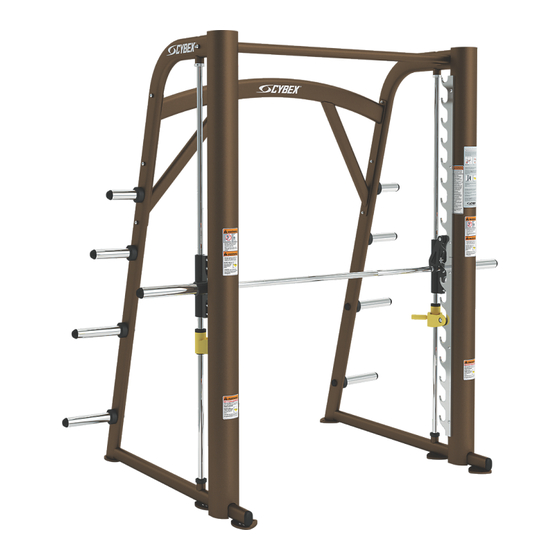

- Seite 1 Cybex Plate Loaded Smith Press ® Bedienungsanleitung Kraftmaschinen Best.-Nr. 16121-999-1 A www.cybexintl.com...
-
Seite 2: Inhaltsverzeichnis
Cybex® und das Cybex-Logo sind eingetragene Marken der Cybex International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gewährt keine Sicherheiten oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument bzw. das hierin beschriebene Produkt jederzeit und ohne Vorankündigung zu ändern, ohne die Verpflichtung einzugehen, Personen von solchen Änderungen zu benachrichtigen. -
Seite 3: Sicherheit
Ankerlöcher auf einer stabilen, ebenen Oberfläche verankert werden. Die minimale Zugfestigkeit der Befestigungen muss mindestens • 500 lbs. (230 kg) betragen. Cybex empfiehlt 3/8 Zoll Schrauben mit Festigkeitsklasse 2 oder höher. Für jede Ankerposition ist eine Zugkraft von mindestens 220 Pfund/100 kg erforderlich. -
Seite 4: Sicherheitsanweisungen Für Das Fitnesscenter
Anweisungsschilder fehlen oder beschädigt sind, führt der Besitzer die erforderlichen Reparaturen durch, bevor das Gerät wieder benutzt wird. Bitte verwenden Sie zur Reparatur/Instandhaltung des Geräts nur die von Cybex mitgelieferten Komponenten. Bringen Sie die Sicherheitshinweise der Einrichtung an einer gut sichtbaren Stelle an. - Seite 5 Benutzen Sie KEINE Gewichte, wenn sich die isolierten Kraftgeräte in einer erhöhten Position • befinden oder benutzen Sie die Geräte in dieser Position überhaupt nicht. Nehmen Sie KEINE Erhöhung des Gewichtswiderstands am Gerät vor, außer der von Cybex zur • Verfügung gestellten.
-
Seite 6: Warnungs/Sicherheitsaufkleber
Bedienungsanleitung für Cybex Warnungs/Sicherheitsaufkleber Warnaufkleber weisen auf eine potenziell gefährliche Situation hin, die zu schweren oder tödlichen Verletzungen führen kann, wenn sie nicht vermieden wird. Sicherheitsaufkleber (Achtung) weisen auf eine potenziell gefährliche Situation hin, die zu leichten oder mittelschweren Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 7: Ersetzen Der Aufkleber
Bedienungsanleitung für Cybex Ersetzen der Aufkleber DE000001-X 16120-340-X 16120-340-X 16120-341-X 16120-341-X 16120-340-X 16120-341-X 16120-340-X 16120-341-X... -
Seite 8: Montage
Bedienungsanleitung für Cybex Montage Gerätespezifikationen Gesamtgewicht und -größe: Plate Loaded Pulldown 16121 Smith Press Gewicht Geräteabmessungen im Ruhezustand Geräteabmessungen bei Gebrauch 380 lbs 84” B x 54” L x 84” H same 173 kg 213 cm W x 137 cm L x 213 cm H... -
Seite 9: Erforderliches Werkzeug
Bedienungsanleitung für Cybex Die in der Montageanleitung des Handbuchs genannten Abmessungen enthalten die maximale Abmessungen (im Einsatz) für den Platzbedarf. Der Bereich befindet sich nicht in der Nähe von Räumen mit hoher Luftfeuchtigkeit wie z. B. • Dampfkabinen, Sauna, Hallenbad oder im Freien. Dieses Gerät eignet sich für den Betrieb in einer Umgebung mit einem relativen Luftfeuchtigkeitsbereich von 30% bis 75%. - Seite 10 Bedienungsanleitung für Cybex 1. Alle Anweisungen in dieser Anleitung vor Beginn jedes Verfahrens gründlich lesen und strikt befolgen. 2. Sicherstellen, dass die ordnungsgemäße Konfiguration geliefert wurde Überprüfen, ob das Trainingsgerät die bestellte Farbe aufweist. • Überprüfen, ob die richtige Bedienungsanleitung beiliegt. • Überprüfen, ob die Garantieerklärung beiliegt.
- Seite 11 Bedienungsanleitung für Cybex 4. Rahmen zusammenbauen. Die Rahmen zusammen mit zwei Assistenten aufrecht positionieren. • Die (im Lieferumfang enthaltenen) Gummifüße an jedem Rahmenfuß sorgfältig anbringen. • Die vordere Rahmenstrebe anbringen. • Kontermutter (2 je Seite) BHSCS-Schraube (2 je Seite) Vordere Rahmenstrebe Die vordere Rahmenstrebe mit den vier in Schritt 3C entfernten BHSCS-Schrauben und Konter- •...
- Seite 12 Bedienungsanleitung für Cybex 5. Gewichtsstange installieren. Die Gewichtsstange vorsichtig am Rahmen anbringen und die Arretierung der Stange an den • Haken verriegeln. Sicherstellen, dass jede Arretierung der Stange ordnungsgemäß am Haken verriegelt ist. • Haken Arretierung der Stange Gewichtsstange Das Lagergehäuse (von der Unterseite der Führungsstange) nach oben schieben und die Öffnun- •...
- Seite 13 Verankern Sie das Trainingsgerät sicher mit dem Boden Cybex empfiehlt ausdrücklich eine Optimierung der Stabilität. Trainingsgeräte müssen auf einem festen, ebenen Untergrund montiert werden. Cybex empfiehlt die Stabilität zu maximieren, das Gerät muss auf einer robusten, ebenen Fläche gesichert werden. WARNUNG: Verankerung des Geräts: Cybex ist nicht verantwortlich für die Verankerung des Geräts.
-
Seite 14: Training
Bedienungsanleitung für Cybex Plate Training Vorgesehene Verwendung Dieses Gerät dient der Verbesserung der allgemeinen körperlichen Fitness und zu Trainingszwecken im kommerziellen Bereich. Anweisungen Lesen Sie vor Verwendung dieser Maschine alle Anweisungen und Warnhinweise im Sicherheitsabschnitt dieser Bedienungsanleitung gründlich durch. Alle Einstellpunkte am Gerät sind mit gelben Griffen oder Knöpfen gekennzeichnet. -
Seite 15: Vorbereitung
Bedienungsanleitung für Cybex Plate Vorbereitung 1. Stange auf geeignete Höhe für die Übung einstellen. Siehe Abbildung A. 2. Stangenanschläge auf geeignete Höhe für die Übung einstellen. HINWEIS: Sicherstellen, dass die Anschläge auf gleiche Höhe eingestellt sind. Siehe Abbildung B. 3. Gewünschten Widerstand gleichmäßig an der Stange anbringen. -
Seite 16: Wartung
Wartungsarbeiten durchgeführt werden, wird ein sicherer, störungsfreier Betrieb sämtlicher Cybex-Geräte unterstützt. Cybex ist nicht verantwortlich für die regelmäßige Überprüfung und Wartungsarbeiten Ihrer Geräte. Unterweisen Sie sämtliches Personal bezüglich Geräteüberprüfung und Wartungsarbeiten und betreffend Berichterstattung/Protokollierung von Unfällen. Mitarbeiter von Cybex stehen Ihnen zur Verfügung, um alle möglichen Fragen zu beantworten. - Seite 17 Bedienungsanleitung für Cybex Reinigen der Polster Dann Stellen Sie eine Lösung aus 10 % haushaltsüblicher Flüssigseife und warmem Wasser her. Tragen Sie diese mit einem weichen, feuchten Tuch auf. Leichte Verschmutzungen Tragen Sie bei Bedarf eine Lösung mit flüssigem Reinigungsmittel mit einer weichen Bürste auf.
- Seite 18 Bedienungsanleitung für Cybex Reinigung der Rahmenteile Wischen Sie alle Rahmen mit einer milden Lösung aus warmem Wasser und Autoseife ab. Die Flächen sorgfältig trocknen. VERMEIDEN Sie den Gebrauch von säure- oder chlorhaltigen Reinigern sowie Scheuermitteln, da diese das Gerät zerkratzen oder beschädigen können.
-
Seite 19: Wöchentliche Arbeiten
Bedienungsanleitung für Cybex Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. WARNUNG: Ausrüstungsgefahr. Um Tod oder schwere Verletzungen zu vermeiden, tauschen Sie verschlissene oder beschädigte Teile unverzüglich aus und nehmen Sie das Gerät außer Betrieb, bis die Reparatur abgeschlossen ist. - Seite 20 Bedienungsanleitung für Cybex Riemen Zustand des Riemens 3D-Ansicht 3D- oder Seitenansicht Ablösung des Riemenmantels Welle im Riemen Ersetzen Kante des Riemens (beide Seiten) Riemen, wenn untersuchen. Riemen ersetzen, Bereich mehr wenn ein Teil schmaler als der 0,76 mm (0,03 Zoll) Rest ist.
-
Seite 21: Jährliche Arbeiten
Bedienungsanleitung für Cybex VORSICHT: Abgenutzte Handgriffe Benutzen Sie die Handgriffe nicht, wenn weniger als 1/8 des Materials am Rand • vorhanden ist. Ersetzen Sie alle abgenutzten Handgriffe sofort. • Überprüfen der Stangen und Griffe auf Verschleiß, insbesondere die Verbindungsbereiche. Ersetzen Sie die Stange,... -
Seite 22: Einstellung Der Seilzüge
Bedienungsanleitung für Cybex Einstellung der Seilzüge Erforderliches Werkzeug 9/16"-Schraubenschlüssel (2) An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Einstellung Beschreibung Abbildung der Seilzüge Bei dieser Art der Vorrichtung wird eine Kontermutter und eine Spannmutter am Seilnockenende zur Kontermutter- primären Verstellung genutzt. -
Seite 23: Einstellung Der Riemen
Bedienungsanleitung für Cybex Einstellung Beschreibung Abbildung der Seilzüge Nockenbolzen- Mutter Diese Art der Einstell- vorrichtung Einstellvorrichtung verfügt über einen Spannbolzen an der Einstellvorrichtung Halterung der Riemenscheibe. am Nockenende Lockern Sie die Mutter und drehen Sie den Nockenbolzen, um das Seil zu spannen. -
Seite 24: Kundendienst
Der Telefondienst ist von Montag bis Freitag von 8.30 bis 18.00 Uhr Östliche Standardzeit (EST) erreichbar. Cybex-Kunden, die in den USA wohnhaft sind, kontaktieren den Kundendienst unter der Tel.Nr. 888- 462-9239. Cybex-Kunden, die außerhalb der USA ansässig sind, kontaktieren den Cybex-Kundendienst unter 508-533-4300 oder Fax 508-533-5183. -
