Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Text erwähnte Marken: Dell und das Dell-Logo sind Marken der Dell Inc.; Microsoft und Windows sind entweder eingetragene Marken oder Marken der Microsoft
Corporation in den Vereinigten Staaten und/oder anderen Ländern. ENERGY STAR ist eine eingetragene Marke der U.S. Environmental Protection Agency (US-
Umweltschutzbehörde). Als ENERGY STAR-Partner hat die Dell Inc. festgelegt, dass dieses Produkt mit den ENERGY STAR-Richtlinien zur Energieeffizienz übereinstimmt.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf deren Produkte.
Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Seite 1
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Text erwähnte Marken: Dell und das Dell-Logo sind Marken der Dell Inc.; Microsoft und Windows sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. ENERGY STAR ist eine eingetragene Marke der U.S. Environmental Protection Agency (US- Umweltschutzbehörde). Als ENERGY STAR-Partner hat die Dell Inc.
Zurück zum Inhaltsverzeichnis Über Ihren Monitor Benutzerhandbuch für Dell™ IN1930/IN2030M monitor Lieferumfang Produktfunktionen Bestimmung der Teile und Bedienelemente Monitorspezifikationen Plug-and-Play-Fähigkeit LCD-Bildschirmqualität & Pixelrichtlinie Wartungsanleitung Lieferumfang Ihr Monitor wird mit allen gezeigten Komponenten geliefert. Bitte überprüfen Sie den Lieferumfang auf seine Vollständigkeit; falls etwas fehlen sollte, kontaktieren Sie Dell™. HINWEIS: Einige Gegenstände sind möglicherweise optional und werden daher nicht mit Ihrem Bildschirm geliefert. Eventuell sind zudem einige Funktionen oder Medien in bestimmten Ländern nicht verfügbar. Monitor Ständersteigleitung Ständersockel Netzkabel VGA-Kabel (am Monitor angeschlossen)

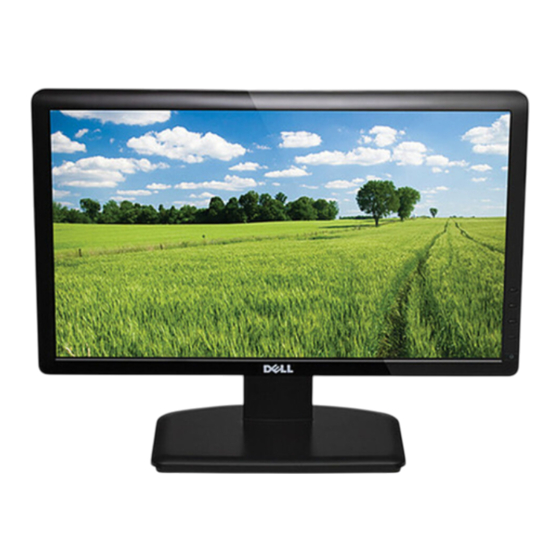

Schnellanleitung Produktinformationshandbuch Produktfunktionen Der Flachbildschirm Dell™ IN1930/IN2030M verfügt über eine aktive Matrix, einen Dünnschichttransistor und Flüssigkristallbildschirm. Die Merkmale des Monitors umfassen: ■ IN1930: 47,0 cm (18,5-Zoll) sichtbarer Anzeigebereich, Eine Auflösung von 1366 x 768 sowie Vollbildunterstützung bei niedrigeren Auflösungen. ■ IN2030M: 50,8 cm (20-Zoll) sichtbarer Anzeigebereich, Eine Auflösung von 1600 x 900 sowie Vollbildunterstützung bei niedrigeren Auflösungen. ■ Höhenverstellung. ■ Abnehmbarer Sockel und 100 mm-VESA-Montagelöcher (Video Electronics Standards Association) zur flexiblen Befestigung. ■ Plug-and-Play-fähig, sofern Ihr System dies unterstützt. ■ Einstellungen mittels Bildschirmtext (OSD) zur einfachen Einrichtung und Bildschirmoptimierung. ■ Software und Dokumentation: Informationsdatei (INF), Image Color Matching File (ICM) und Produktdokumentation.
Seite 4
Beachten Sie diesen Aufkleber, wenn Sie den technischen Seriennummer Kundendienst von Dell kontaktieren müssen. Richtlinienaufkleber Zeigt die Übereinstimmungen mit Richtlinien auf. VESA-Montagelöcher (100 mm) Dient der Befestigung des Bildschirms. Sicherheitsschloss-Steckplatz Sie können Ihren Monitor durch Verwendung eines Sicherheitsschlosses mit diesem Steckplatz sichern. Dell-Soundbar-Montagehalterungen Hier bringen Sie eine optionale Dell-Soundbar an. Seitenansicht Rechte Seite Unteransicht IN1930: IN2030M: Aufkleber Beschreibung Verwendung...
Seite 5
Unter 0,5 W Der Bildschirmtext ist nur im Normaler Betrieb-Modus verfügbar. Wenn Sie im Standby-Modus eine beliebige Taste mit Ausnahme der Ein- / Austaste drücken, werden die folgenden Meldun Aktivieren Sie den Computer und den Bildschirm und Sie erhalten Zugriff auf den Bildschirmtext. HINWEIS: Der Dell-monitor IN1930/IN2030M ist ENERGY STAR®-konform. * Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren, wenn Sie den Monitor komplett vom Stromnetz trennen.
Seite 6
** Maximaler Energieverbrauch bei max. leuchtstärke und kontrast. Pinbelegung 15-poliger D-Sub-Anschluss Pinnucmer Monitorseite des 15-poligen seitlichen Signalkabels Video-Rot Video-Grün Video-Blau Selbsttest GND-R GND-G GND-B DDC +5 V GND-sync DDC-Daten H-sync V-sync DDC-Uhr DVI-Anschluss Pinnucmer 24-polige Seite des angeschlossenen Signalkabels TMDS RX2- TMDS RX2+ TMDS-Masse Erdfrei Erdfrei DDC-Takt DDC-Daten Erdfrei TMDS RX1-...
(Zur Wandmontage bzw. VESA-Montage 2,64 kg (5,82 Pfund) 2,91 kg (6,42 Pfund) - ohne Kabel) Gewicht der Montagevorrichtung 0,33 kg (0,73 Pfund) 0,33 kg (0,73 Pfund) Umgebungscharakteristika Die folgende Tabelle listet die Umgebungsbedingungen Ihres Monitors auf: Modellnummer Dell-monitor IN1930 Dell-monitor IN2030M Temperatur Betrieb 0 ° C bis 40 ° C (32 ° F bis 104 ° F) 0 ° C bis 40 ° C (32 ° F bis 104 ° F) Kein Betrieb Lagerung: -20 ° C bis 60 ° C (-4 ° F bis 140 ° F) Lagerung: -20 ° C bis 60 ° C (-4 ° F bis 140 ° F) Transport: -20 ° C bis 60 ° C (-4 ° F bis 140 ° F)
Seite 10
Reinigen Sie die Kunststoffteile mit einem leicht angefeuchteten, warmen Tuch. Nutzen Sie keinerlei Reinigungsmittel, da einige dieser einen milchigen Film auf dem Kunststoff hinte Wenn Sie beim Auspacken des Monitors ein weißes Pulver bemerken, wischen Sie es mit einem Tuch ab. Dieses weiße Pulver kann während des Versands auftreten. Gehen Sie sorgsam mt Ihrem Monitor um; Kratzer und Abdrücke sind auf einem dunkleren Bildschirm stärker sichtbar als auf einem hellen. Bitte nutzen Sie zur Bewahrung der Bildqualität einen sich dynamisch ändernden Bildschirmschoner, und schalten Sie den Monitor aus, wenn er nicht im Betrieb ist. Zurück zum Inhaltsverzeichnis ...
Dell Kontaktangaben Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355). HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind. So kontaktieren Sie Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst: Besuchen Sie support.dell.com. Wählen Sie Ihr Land oder Ihre Region im Listenfeld Land/Region wählen unten auf der Seite. Klicken Sie auf Kontaktaufnahme links auf der Seite Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht.
Zurück zur Inhaltsseite Einstellen des Monitors Dell™ IN1930/IN2030M monitor Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben 1. Besuchen Sie http://support.dell.com, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafik-Adapter noch einmal die Auflösung auf 1366 x 768 (nur beim IN1930) oder 1600 x 900 (nur beim IN2030M) einzustellen. HINWEIS: Ist es nicht möglich die Auflösung auf 1366 x 768 (nur beim IN1930) oder 1600 x 900 (nur beim IN2030M) einzustellen, dann nehmen Sie bitte mit Dell™ Kontakt auf, um sich nach einem Grafik-Adapter, der diese Auflösungen unterstützt, zu erkundigen. Zurück zur Inhaltsseite...
Seite 13
5. Gehen Sie zur Internetseite des Herstellers Ihrer Grafikkarte und sehen Sie dort nach aktualisiertem Treiber (z.B. http://www.ATI.com ODER http://www.NVIDIA.com). 6. Nachdem Sie die Treiber für Ihren Grafikadapter installiert haben, versuchen Sie erneut, die Auflösung auf 1366 x 768 (nur beim IN1930) oder 1600 x 900 (nur beim IN2030M) einzustellen. In Windows Vista® oder Windows® 7: 1. Rechtsklicken Sie auf das Desktop und klicken Sie auf Personalisierung.
Zurück zum Inhaltsverzeichnis Den Monitor bedienen Dell™-monitor IN1930/IN2030M - Bedienungsanleitung Die Bedienelemente auf der Vorderseite verwenden Das Bildschirmtext-Menü (OSD) verwenden Die maximale Auflösung einstellen Die Dell-Soundbar nutzen (optional) Den Ausziehfuß nutzen Den Monitor einschalten Drücken Sie zum Einschalten des Monitors die -Taste Die Bedienelemente auf der Vorderseite verwenden Mit den Tasten auf der Vorderseite des Bildschirms können Sie die Bildeinstellungen vornehmen. Taste auf der Vorderseite Beschreibung ...
Taste auf der Vorderseite Beschreibung Mit der Aufwärts-Taste stellen Sie ein Element des Bildschirmtext-Menüs ein (erhöhen den Wert). Aufwärts Mit der Abwärts-Taste stellen Sie ein Element des Bildschirmtext-Menüs ein (verringern den Wert). Abwärts Mit der OK-Taste bestätigen Sie Ihre Auswahl. Durch Drücken der Zurück-Taste kehren Sie zum vorherigen Menü zurück. Zurück Das Bildschirmtext-Menü (OSD) verwenden Auf das Menüsystem zugreifen HINWEIS: Wenn Sie Einstellungen ändern und dann entweder ein anderes Menü aufrufen oder das Bildschirmtext-Menü verlassen, speichert der Monitor diese Änderungen automatisch. Die Änderungen werden auch dann gespeichert, wenn Sie Einstellungsänderungen vornehmen und dann warten, bis das Bildschimtext-Menü automatisch ausgeblendet wird. ...
Seite 16
Schalten Sie mit den Tasten zwischen den Menüoptionen um. Wenn Sie sich von einem Element zum nächsten bewegen, wird die jeweilige Option markiert. Wählen Sie das markierte Element durch erneutes Drücken der -Taste aus. Verwenden Sie die Tasten , um den gewünschten Parameter auszuwählen. Drücken Sie auf , um zum Schieberegler zu gelangen. Verwenden Sie anschließend die Tasten , um je nach Menüanzeige Ihre Änderungen vorzunehmen. Mit der -Taste kehren Sie zum vorherigen Menü zurück, ohne die aktuellen Einstellungen zu übernehmen. Durch Drücken der -Taste übernehmen Sie die Einstellungen und kehren zum vorherigen Menü zurück. Die nachstehende Tabelle listet alle OSD-Menüoptionen und deren Funktionen auf. Symbol Menü und Beschreibung Untermenüs Energieverbrauch Diese Anzeige zeigt die vom Monitor verbrauchte Energie in Echtzeit an. Helligkeit/Kontrast Passen Sie mit Hilfe des Helligkeits- / Kontrastmenüs die Helligkeit und den Kontrast ein. ...
Seite 17
Helligkeit Hier können Sie die Helligkeit bzw. Luminanz der Hintergrundbeleuchtung einstellen. erhöhen Sie die Helligkeit, mit verringern Sie die Helligkeit (min. 0 ~ max. 100). Kontrast Hier können Sie den Kontrast bzw. den Grad der Unterscheidung zwischen Hell und Dunkel auf dem Monitor einstellen. Stellen Sie zuerst die Helligke sofern notwendig – den Kontrast ein. Drücken Sie die Taste , um den Kontrast zu erhöhen, bzw. die Taste , um den Kontrast zu verringern (min. 0 ~ max. 100). Auto-Anpassung Mit dieser Taste können Sie die automatische Anpassung aktivieren und das Menü einrichten. Wenn sich der Bildschirm selbst an das aktuelle Eingan anpasst, erscheint das folgende Dialogfenster auf schwarzem Hintergrund:...
Seite 18
Durch die automatische Anpassung stellt sich der Bildschirm automatisch auf das eingehende Videosignal ein. Nach Nutzung der automatischen Anpa können Sie mit Hilfe der Bildeinstellungen Pixel Clock (grobkörnig) und Phase (fein) weitere Feineinstellungen vornehmen. HINWEIS: Eine automatische Anpassung ist nicht möglich, wenn Sie diese Taste drücken, ohne dass ein aktives Videoeingangssignal vorhanden bzw. die K angeschlossen sind. Eingangsquelle (nur Im Eingangsquelle-Menü können Sie zwischen verschiedenen, an Ihren Monitor angeschlossenen Signalquellen auswählen. beim IN2030M) ...
Seite 19
Den VGA-Eingang wählen Sie, wenn Sie eine analoge VGA-Verbindung nutzen. Die VGA-Eingangsquelle wählen Sie mit der Taste DVI-D Den Eingang DVI-D wählen Sie, wenn Sie eine digitale DVI-Verbindung nutzen. Die DVI-Eingangsquelle wählen Sie mit der Taste Autom. wählen Zum Suchen nach verfügbaren Eingangssignalen drücken Sie die Taste . Farbeinstellungen Über das Farbeinstellungsmenü können Sie die Farbeinstellungen des Bildschirms anpassen. ...
Seite 20
Eingangsfarbformat Hier können Sie den Videoeingangsmodus wie folgt einstellen: RGB: Wählen Sie diese Option, wenn Ihr Bildschirm über das HDMI-Kabel oder den HDMI-auf-DVI-Adapter an einem Computer oder DVD angeschlossen ist. YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YpbPr-Ausgang unterstützt. Voreingestellte Modi Hier können Sie die Farbeinstellungen auf einen der voreingestellten Modi festlegen ...
Seite 21
Standard: Lädt die Standardfarbeinstellungen des Bildschirms. Dies ist der voreingestellte Standardmodus. Multimedia: Lädt die bei Multimediaanwendungen idealen Farbeinstellungen. Film: Lädt die bei Filmen idealen Farbeinstellungen. Spiel: Lädt die bei den meisten Videospielen idealen Farbeinstellungen. Text: Laden der idealen Farbeinstellungen für Büroeinrichtungen. Warm: Erhöhen der Farbtemperatur. Die Anzeige erscheint durch rote und gelbe Farbtöne wärmer. Kühl: Verringert die Farbtemperatur. Die Anzeige erscheint durch blaue Farbtöne kühler. Benutzerfarbe: Ermöglicht Ihnen, die Farbeinstellungen manuell anzupassen. Mit den Tasten und können Sie die Rot einstellen und Ihren eigenen voreingestellten Farbmodus erstellen. Im Spielfilm-voreingestellten Modus::...
Seite 22
Farbton Hier können Sie den Farbton des Bildes anpassen. Stellen Sie den Farbton mit den Tasten ein ('0' - '100'). Sättigung Hier können Sie die Farbsättigung des Bildes anpassen. Stellen Sie die Sättigung mit den Tasten ein ('0' und '100'). Demo-Modus Sie können den Demo-Modus zur Identifikation der Anzeigeunterschiede zwischen Normal und Erweitert starten. Farbeinstellungen Setzt die Farbeinstellungen Ihres Monitors auf die Werkseinstellungen zurück. zurücksetzen Passen Sie über das Anzeigeeinstellungsmenü die Anzeigeeinstellungen des Bildschirms an. Anzeige- Einstellungen ...
Seite 23
Einstellen des Längen-/Breitenverhältnisses des Bildes als Breit 16:9, 4:3 oder 5:4. Seitenverhältnis HINWEISE: Die Breiteneinstellung 16:9 ist bei einer maximalen voreingestellten Auflösung 1366 x 768 (nur beim IN1930) oder 1600 x 900 (nur beim I nicht erforderlich. Horizontale Position Mit den Tasten richten Sie das Bild horizontal (rechts/links) aus. Das Minimum liegt bei '0' (-). Das Maximum liegt bei '100' (+). Vertikale Position Mit den Tasten richten Sie das Bild vertikal (hoch/runter) aus. Das Minimum liegt bei '0' (-). Das Maximum liegt bei '100' (+) ...
Seite 24
Sprache Mit der Sprache-Option können Sie für die OSD-Anzeige eine von sechs Sprachen (Englisch, Spanisch, Französisch, Deutsch, Japanisch, vereinfachtes Chinesisch) auswählen. Menü-Transparenz Hier können Sie den OSD-Hintergrund von opak auf transparent umstellen. Menü-Timer Hier können einstellen, wie lange das OSD nach Betätigen einer Taste am Bildschirm angezeigt werden soll. Mit den Tasten können Sie den Regler in 1-Sekunden-Schritten auf eine Dauer von 5 bis 60 Sekunden einstellen. Menü-Sperre Steuert den Benutzerzugang zu den Einstellungen. Wenn Sperre ausgewählt ist, sind keine Benutzereinstellungen möglich. Alle Tasten mit Ausnahm -Taste sind gesperrt. HINWEIS: Wenn das OSD gesperrt ist, können Sie das OSD-Einstellungsmenü mit der beim Zugang zuvor ausgewählten „...
Seite 25
Diese Funktion hilft kleinere Probleme durch verbliebene Bilder zu beheben. LCD-Konditionierung Falls ein Bild wie festgeklebt auf dem Bildschirm erscheint, aktivieren Sie bitte die LCD-Konditionierung, um das Geisterbild zu beseitigen. Die LCD Konditionierung kann einige Zeit dauern. Bei schweren Fällen der Erscheinung eines Geisterbildes handelt es sich um Bildeinbrennungen. Die LCD Konditionierung kann keine Bildeinbrennung entfernen. HINWEIS: Verwenden Sie nur dann die LCD-Konditionierung, wenn ein Problem mit Geisterbildern aufgetreten ist.
Seite 26
Zurücksetzen Setzt alle OSD-Einstellungen auf die ab Werk voreingestellten Werte zurück. Das Auswählen dieser Option ermöglicht ein Erstellen von zwei Schnellzugriffstasten. Individualisieren ...
Seite 27
Direkttaste 1 Diese Taste kann mit den Funktionen „Vorgabemodi“, „Helligkeit/Kontrast“, „Auto-Einstellung“, „Eingangsquelle(nur beim IN2030M) belegt werden. Direkttaste 2 Diese Taste kann mit den Funktionen „Vorgabemodi“, „Helligkeit/Kontrast“, „Auto-Einstellung“, „Eingangsquelle(nur beim IN2030M) belegt werden.
Seite 28
Personalisieren Zum Wiederherstellen der Schnellzugriffstaste für den Schnellzugang zur Standardeinstellung. rücksetzen OSD Warning Messages Wenn der Bildschirm einen bestimmten Auflösungsmodus nicht unterstützt, wird die folgende Meldung angezeigt: IN1930: IN2030M:...
Seite 29
Dies bedeutet, dass sich der Monitor nicht mit dem vom Computer empfangenen Signal synchronisieren kann. Informationen über den Monitor aufrufbaren horizontalen und vertikalen Frequenzbereich erhalten Sie in den Monitorspezifikationen . Der empfohlene Modus liegt bei 1366 x 768 (nur beim IN1930) oder 1600 x 900 (nur beim IN2030M) . Bevor die Funktion DDC/CI deaktiviert wird, erscheint die folgende Meldung: Wenn der Monitor in den Energiesparmodus eintritt, wird die folgende Meldung angezeigt: ...
Nichtbedienung von 5 Minuten in den Stromsparmodus. oder Weitere Informationen finden Sie unter Probleme lösen. Einstellen der maximum Auflösung Zur Einstellung der maximalen Auflösung für den Monitor. Windows XP: 1. Klicken Sie mit der rechten Maustaste auf das Desktop und wählen Sie Eigenschaften. 2. Wählen Sie die Registerkarte Einstellungen. 3. Stellen Sie die Bildschirmauflösung auf 1366 x 768 (nur beim IN1930) oder 1600 x 900 (nur beim IN2030M) ein. 4. Klicken Sie auf OK.
Besuchen Sie die Website Ihres Grafikkartenherstellers und laden Sie die aktuellsten Grafiktreiber herunter. ¡ Verwendung der Dell Soundbar (optional) Die Dell Soundbar ist ein Stereo-Zweikanalsystem, das auf einen Dell Flachbildschirmmonitor montiert werden kann. Auf der Soundbar befinden sich folgende Elemente: ein Drehregler zur Lautstärkeregelung und zum Ein-/Ausschalten des Systems, eine grüne LED zur Betriebsanzeige und zwei Kopfhöreranschlüsse. Befestigungsmechanismus Kopfhörerbuchsen...
Seite 32
HINWEIS: Der Standfuß ist bei Erhalt des Bildschirms (d. h. ab Werk) nicht vormontiert. Zurück zum Inhaltsverzeichnis...
Seite 33
1. Rechtsklicken Sie auf das Desktop und klicken Sie auf Eigenschaften. 2. Wählen Sie die Registerkarte Einstellungen. 3. Ziehen Sie den Schieber nach rechts, indem Sie mit dem Mauszeiger auf ihn drücken und die linke Maustaste während des Ziehens gedrückt halten, so dass die Auflösung auf 1366 x 768 (nur beim IN1930) oder 1600 x 900 (nur beim IN2030M) gestellt wird. 4. Klicken Sie auf OK. In Windows Vista® oder Windows® 7: 1. Rechtsklicken Sie auf das Desktop und klicken Sie auf Personalisierung.
Seite 34
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Text erwähnte Marken: Dell und das Dell-Logo sind Marken der Dell Inc.; Microsoft und Windows sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. ENERGY STAR ist eine eingetragene Marke der U.S. Environmental Protection Agency (US- Umweltschutzbehörde). Als ENERGY STAR-Partner hat die Dell Inc.
Zurück zum Inhaltsverzeichnis Den Monitor einrichten Dell™-monitor IN1930/IN2030M - Bedienungsanleitung Den Standfuß anbringen Ihren Monitor anschließen Ständer abnehmen Die Dell-Soundbar anbringen (optional) Den Standfuß anbringen HINWEIS:Der Standfuß ist bei Erhalt des Bildschirms (d. h. ab Werk) nicht vormontiert. 1. Befestigen Sie den Ständerarm am Ständersockel: a. Platzieren Sie den Monitorstandfußsockel auf einem stabilen Tisch. b. Schieben Sie den Bildschirmständer in korrekter Ausrichtung nach unten auf den Standfuß, bis er einrastet. 2. Befestigen Sie den Ständer am Monitor: a. Legen Sie den Monitor auf ein weiches Tuch oder ein Kissen nahe am Rand eines Tisches.
ACHTUNG: Bitte befolgen Sie vor der Durchführung der in diesem Abschnitt erwähnten Verfahrensweisen die Sicherheitshinweise. Zum Anschluss Ihres Monitors an den Computer führen Sie bitte die folgenden Schritte/Anweisungen aus: 1. Schalten Sie den Computer aus und schließen Sie das Netzkabel ab. 2. chließen Sie entweder das weiße (DVI-D, digital) oder das blaue (VGA, analog) Signalkabel an den entsprechenden Videoausgang an der Rückseite des Computers an. Schließen Sie nicht beide Kabel an denselben Computer an. Benutzen Sie nur dann beide Kabel, wenn Sie das Gerät an zwei unterschiedliche Computer mit entsprechenden Videosystemen anschließen. Das blaue VGA-Kabel anschließen Anschließen des Weißen DVI-Kabels (nur beim IN2030M) ACHTUNG: Die Abbildungen dienen lediglich der Veranschaulichung. Das Aussehen des Computers kann davon abweichen. Ständer abnehmen Nachdem Sie den Monitor auf ein weiches Tuch oder ein Kissen gelegt haben, führen Sie die folgenden Schritte aus, um den Sockel zu befestigen. 1. Drücken Sie mit einem langen Schraubenzieher auf den Riegel im Loch etwas oberhalb des Ständers. 2. Nachdem Sie den Riegel gelöst haben, trennen Sie den Ständer vom Monitor ab. Die Dell-Soundbar anbringen...
Seite 37
VORSICHT: Verwenden Sie den Monitor ausschließlich in Verbindung mit der Dell-Soundbar. So bringen Sie die Soundbar an: Begeben Sie sich auf die Rückseite des Monitors. Bringen Sie die Soundbar an, indem Sie die beiden Schlitze mit den beiden Halterungen entlang der Unterseite des Monitors verbinden. Schieben Sie die Soundbar nach links, bis sie einrastet. Schließen Sie die Soundbar über das Soundbar-Netzteil an einer Steckdose an. Stecken Sie den Mini-Stereoanschluss auf der Rückseite der Soundbar in die Audioausgangsbuchse des Computers. Zurück zum Inhaltsverzeichnis...
Zurück zur Inhaltsseite Problemlösung Dell™ IN1930/IN2030M monitor Selbsttest Selbstdiagnose Allgemeine Probleme Produktspezifische Probleme Dell Soundbar-Probleme ACHTUNG: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. Schalten Sie sowohl den Computer als auch den Monitor aus.
Bringen Sie den Monitor in einen anderen Raum und testen Sie ihn dort. Fehlende Bildpunkte LCD-Bildschirm weist Punkte Schalten Sie den Monitor aus und wieder ein. Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD- Technologie auftreten können. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: support.dell.com. Dauerhaft leuchtende Pixel LCD-Bildschirm weist helle Schalten Sie den Monitor aus und wieder ein. Punkte auf...
Technologie auftreten können. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: support.dell.com. Helligkeitsprobleme Bild zu dunkel oder zu hell Monitor auf die Werkseinstellungen zurücksetzen. Lassen Sie eine automatische Anpassung über das OSD ausführen. Stellen Sie Helligkeit und Kontrast über das OSD ein. Geometrische Verzerrung Bild ist nicht korrekt zentriert Setzen Sie den Monitor auf die Werkseinstellungen zurück. Lassen Sie eine automatische Anpassung über das OSD ausführen. Stellen Sie Helligkeit und Kontrast über das OSD ein. HINWEIS: Bei der Nutzung von DVI-D sind die Einstellmöglichkeiten zur Positionierung nicht vorhanden. Horizontale/vertikale Linien Bild weist eine oder mehrere Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Seite 41
Dell™ Soundbar-Probleme Allgemeine Symptome Was Ihnen auffällt Lösungsvorschläge Kein Ton bei Systemen, bei Soundbar wird mit nicht Strom Drehen Sie den Ein-/Ausschalter/Lautstärkeregler der Soundbar im Uhrzeigersinn auf die denen die Soundbar über ein versorgt - Betriebsanzeige ist mittlere Position; prüfen Sie, ob die Betriebsanzeige (grüne LED) vorne an der Soundbar Netzteil mit Strom versorgt aus. leuchtet. wird Sicherstellen, dass das Stromkabel von der Sound-Leiste an den Adapter angeschlossen ist.
