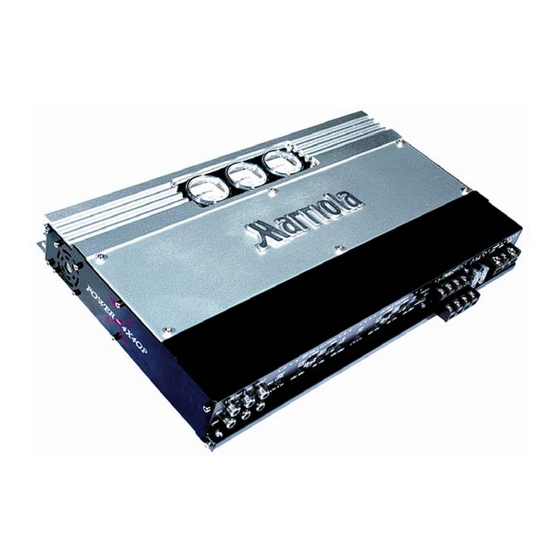

Fahrzeug HiFi-Verstärker „Marriola Tropic 2700"
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Verstärkers gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
•
Automatische Ein-/Ausschaltung über das Autoradio.
•
Einstellbare Eingangsempfindlichkeit, Tiefenfilter und
Höhenfilter. (Tri-State-Entkopplung)
•
Brückbarer 2-/3-/4-/5-Kanalmodus.
•
Beleuchtete, analoge VU-Meter.
•
Elektronische Abschaltung bei Überhitzung,
Kurzschluß und Eingangsspannungsschwankungen.
Sicherheitshinweise
•
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•
Schalten Sie zwischen Verstärker und Batterie eine Sicherung.
•
Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
•
Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
•
Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Bedienungsanleitung
Technische Daten:
Gewicht: 3.3 kg
Maße (L*H*B): 237*45*380 mm
Betrieb: DC 12 V (Autobatterie)
Leistung: max. 4 x 675 W / 2 x 1350 W
RMS-Leistung: 4 x 350 W / 2 x 700
Frequenzbereich: 10 – 40000 Hz
Tiefenfilter: 40 – 300 Hz (6/12dB)
Höhenfilter: 80 – 1200 Hz (6/12dB)
Eingangsempfindlichkeit: 0.2 – 4.5 V
Signal/Rausch-Verhältnis (S/N): > 100 dB
Klirrfaktor: < 0.03%
Sicherung: 2 x 25 A
751-241
Werbung
Verwandte Anleitungen für Marriola Tropic 2700
Inhaltszusammenfassung für Marriola Tropic 2700
- Seite 1 751-241 Bedienungsanleitung Fahrzeug HiFi-Verstärker „Marriola Tropic 2700“ Einführung Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen Verstärkers gratulieren! Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint. Lesen Sie bitte die folgenden Bedienhinweise sorgfältig durch und befolgen Sie diese, um in...
-
Seite 2: Installation
751-241 Bedienungselemente und Anschlüsse : 1. POWER INPUT: GND: Erdung. Das Kabel wird an den Minuspol der Autobatterie angeschlossen. REM: Anschluss für das Kabel zum Autoradio (Ein-/Aus-Schalter). +12 A: Anschluss für das Stromkabel zur Autobatterie. 2. FUSE: Sicherung. 3. SPEAKER OUTPUT: Lautsprecheranschluss. 4. - Seite 3 751-241 • Es wird empfohlen, die Stromkabel und die Audiokabel nicht auf der selben Seite des Fahrzeugs zu verlegen, um Störungen zu vermeiden. • Verbinden Sie den +12 V-Anschluss des Verstärkers mit dem Pluspol der Autobatterie und schalten Sie eine Sicherung dazwischen. •...
- Seite 4 751-241 2. 4-Kanal Modus: SPEAKER OUTPUT: Je zwei Lautsprecher werden an CH1/CH2 sowie CH3/CH4 angeschlossen. MODE: Für CH1/CH2 sowie CH3/CH4 wird auf ST (Stereo) gestellt. X-OVER: Beide Frequenzweichen, werden auf FLAT gestellt, d.h. die Audiosignale werden alle durchgelassen und gleichmäßig verteilt. P2007 Jens Broecking ©...
- Seite 8 751-241 2. 4-Channel Mode: SPEAKER OUTPUT: Two speakers will be connected to CH1/CH2 as well as two to CH3/CH4. MODE: Put to ST (Stereo) for CH1/CH2 and for CH3/CH4 as well. X-OVER: Both frequency-separating filters will be put to FLAT which means the audio signals will passed through and distributed evenly.
