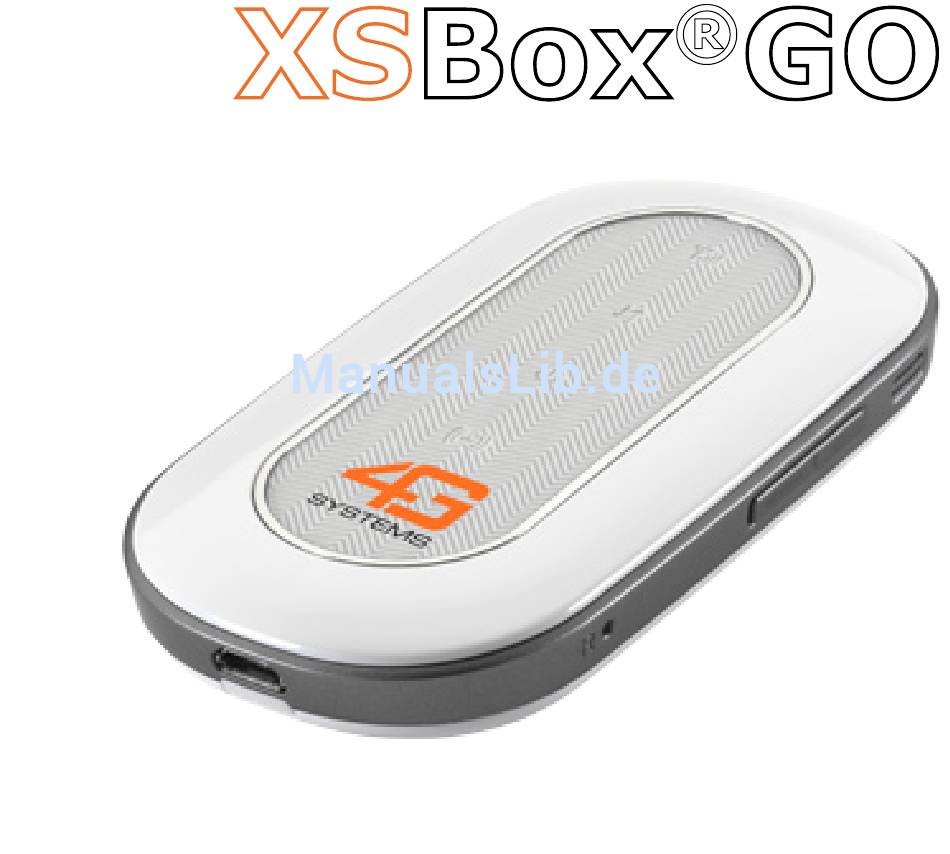

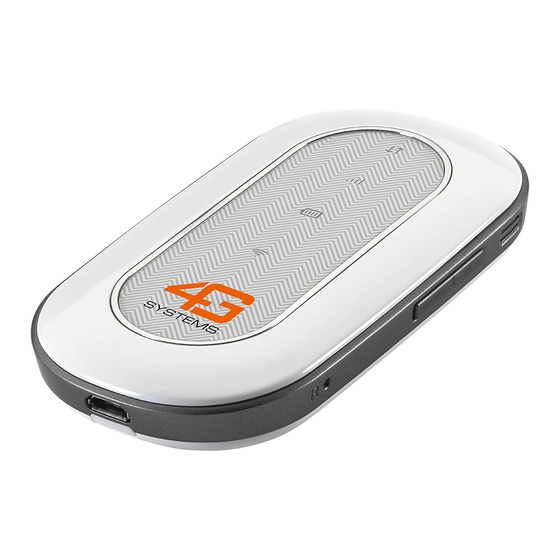

Einleitung Vielen Dank dass Sie sich für die XSBox ® GO entschieden haben. Mit diesem kleinen und handlichen Gerät steht Ihnen jederzeit ein hochwertiger mobiler Router zur Verfügung den Sie mit bis zu fünf WLAN fähigen Geräten gleichzeitig nutzen können. Detaillierte Informationen und Hilfe zu den einzelnen Menüpunk- ten werden Ihnen im rechten Fensterabschnitt der XSBox ®...
Sicherheitshinweise Bitte beachten Sie bei der Benutzung der XSBox ® GO unbedingt folgende Sicherheitshinweise, um sich und das Gerät vor Verlet- zungen bzw. Schäden zu schützen: Die XSBox ® GO wurde für die Verwendung in trockenen und geheizten Räumen entwickelt. Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
Seite 5
Schalten Sie das Gerät an Bord eines Flugzeuges aus. Verwenden Sie bitte nur den im Lieferumfang enthaltenen Akku und das Ladegerät, um Schäden an Ihrer XSBox ® GO zu vermeiden. Öffnen Sie nicht das Gehäuse der XSBox ® GO, da dies das Risiko von Verletzungen oder Beschädigungen mit sich bringt.
Kennenlernen Ihrer XSBox ® Einsetzen der SIM- und der microSD-Karte 1. Rückseitigen Deckel öffnen, indem Sie die Taste über den USB- Anschluss hineindrücken und den Deckel anheben . Akku entnehmen falls eingesetzt . SIM-Karte einsetzen und vollständig hineinschieben . Optional microSD-Karte einsetzen 5.
Bedienelemente 1. Reset Kurzes Drücken des Knopfes startet die XSBox ® GO neu. Länger als s drücken setzt die XSBox ® GO auf Werkseinstel- lungen zurück. Hierbei startet die XSBox ® GO neu. 2. WIFI/WPS Ist WIFI (WIFI=WLAN ist eine Funkschnittstelle) einge- schaltet, drücken Sie diesen Schalter bis die WIFI-LED erlischt, um WIFI auszuschalten.
Bedeutung der LED-Anzeigen Die XSBox ® GO hat vier LED´s mit denen die unterschiedlichen Zustände wie folgt angezeigt werden: Drücken Sie ggf. kurz den Ein-/Aus-Schalter. Anzeige Status Beschreibung Empfang Rot leuchten SIM/PIN nicht bereit oder kein Empfangssignal Gelb leuchten Schwaches Empfangssignal Grün leuchten Gutes Empfangssignal Blau leuchten...
Den Akku aufladen Schließen Sie an die USB-Buchse das mitgelieferte Netzteil zum Laden des Akkus der XSBox ® GO an. Transportieren Sie die XSBox ® GO nicht an dem eingesteckten Kabel, dies kann zu Schäden an der Buchse führen. Seite ...
Weiterführende Informationen zur Herstellung einer WLAN-Verbin- dung entnehmen Sie bitte der Dokumentation Ihres verwendeten PC, Notebook, Tablet etc. Zur Konfiguration Ihrer XSBoxGO, wie z.B. Eingabe der PIN Ihrer SIM-Karte, gehen Sie wie folgt vor: Starten Sie Ihren Webbrowser (z.B. Internet Explorer, Firefox, Safari etc.) und geben Sie...
Seite 11
Sollten Sie zu Ihrer SIM-Karte eine PIN erhalten haben so wählen Sie XSBoxGO Übersicht und loggen Sie sich als Administrator ein. Das voreingestellte Kennwort lautet admin. Wechseln Sie zu Erweiterte Einstellungen/Internet/PIN Sperre, markieren Sie Entsperren und geben Sie die PIN Ihrer SIM-Karte ein.
Seite 12
Die APN (APN ist ein Zugangspunkt) wird anhand der einge- legten SIM-Karte automatisch ausgewählt. Möchten Sie einen anderen als den voreingestellten Zugangspunkt nutzen, wechseln Sie zum Menue-Punkt Verbindung und tragen Sie diesen bitte hier ein. Setzen Sie den hinzugefügten Zugangspunkt als Standard und speichern Sie die Einstellung mit einem Klick auf Speichern.
WLAN Sicherheit Die XSBox ® GO wird ohne WLAN Verschlüsselung ausgeliefert. http://192.168.123.254 Über das Auswahlfeld Wireless LAN/Sicherheit sollten Sie eine Verschlüsselungsmethode einstellen, WPA ist hier bevorzugen. Verwenden immer eine WLAN- Verschlüsselung. Nach Auswahl einer neuen Sicherheitsmethode werden Ihnen die entsprechenden Ver- schlüsselungseinstellungen angezeigt.
Seite 14
und Zeichen lang sein. Klicken Sie auf Speichern. Nachdem Sie die vorgenommenen Einstellungen gespeichert ha- ben führt die XSBox ® GO einen Restart durch. Verbinden Sie sich erneut mit der XSBox ® GO, um jetzt eine gesi- cherte Verbindung mit dem Internet herzustellen. Hinweis: Ein Kennwort ist umso sicherer je kryptischer es ist, es sollte aus Buchstaben -Groß...
microSD & SMS microSD http://192.168.123.254 Wechseln Sie im Hauptmenü zu Erweiterte Einstellungen/ microSD & SMS. Unter den Punkten Freigabeeinstellungen und Freigabe können Sie die Freigabeart festlegen und auf den Inhalt einer eingelegten Speicherkarte (nicht im Lieferumfang enthalten) zugreifen. Seite 15...
http://192.168.123.254 Wechseln Sie im Hauptmenü zu Erweiterte Einstellungen/ microSD & SMS/Kontakte, mit einen Klick auf können Sie einen neuen Kontakt anlegen. Hier haben Sie ebenfalls die Möglichkeit die Kontakte zu verwal- ten. Wechseln Sie im Hauptmenü zu Erweiterte Einstellungen/ microSD & SMS/SMS, haben Sie die Möglichkeit mit einem Klick auf das grüne Pluszeichen in das Nachrichten verfassen Fenster zu gelangen.
Seite 17
Bei einem SMS-Eingang blinken alle vier LED´s gleichzeitig in der Farbe gelb für ca. 5 Sekunden auf. http://192.168.123.254 In dem so geöffneten Fenster können Sie eine Nachricht verfassen. Mit Senden an wählen Sie vorher oder danach einen Adressaten aus den Kontakten aus oder geben Sie eine Empfängernummer manuell ein und bestätigen Sie den Versand durch einen Klick auf Senden.
Seite 18
gelegt. Erfolgreich gesendete Nachrichten finden Sie in SMS-Gesen- det. Seite 1...
Statusinformationen Symbolanzeige Kategorie Signalstärke Von Kein Signal bis Exzellentes Signal Nicht verbunden UMTS nicht verbunden UMTS verbunden Verbindungsstatus HSPA nicht verbunden HSPA verbunden GPRS nicht verbunden GPRS verbunden EDGE nicht verbunden EDGE verbunden Neue SMS (0) Seite 1...
Seite 20
Kategorie Symbolanzeige Roaming Roaming Kein Roaming Benutzer Anzahl der Benutzer SD sicher SD unsicher MicroSD Karte SD deaktiviert SD Fehler SD freigegeben SD Karte nicht vorh. Daten- übertragung Datenübertragung Keine Datenübertragung Akku Akkuladung von Kritisch bis Voll Sonstige Akku wird über USB geladen Seite 0...
Öffnen Sie dieses Laufwerk beispielsweise mit dem Windows Explorer und führen Sie die Applikation autorun.exe aus. Folgen Sie dann den Anweisungen des Installationsprogramms. Auf dem Desktop wird ein neues Icon „XSBoxGO Switch Tool“ an- gelegt. Ein Doppelklick auf das Icon schaltet die XSBox ®...
Seite 22
Es öffnet sich ein Fenster mit dem Installationsprogramm „Start XSBoxGO“. Starten Sie die Datei durch einen Doppelklick und folgen Sie den Anweisungen des Installationsprogramms. In Ihrem Programmordner befindet sich nun eine neue Datei namens „XSBoxGO Switch Tool“, ein Doppelklick auf diese Datei schaltet die XSBox ®...
Eingeschränkte Gewährleistung Allgemeine Bedingungen 1. Allgemeines Geräte unterliegen den gesetzlichen Gewährleistungsfristen von Monaten, bei Batterien oder Akkus beträgt die Garantie Monate. Bitte bewahren Sie den originalen Kaufbeleg gut auf. Die G Sys- tems und sein autorisierter Servicepartner behalten sich vor, eine Gewährleistung zu verweigern, wenn dieser Nachweis nicht er- bracht werden kann.
Diese Gewährleistung hat keine Auswirkungen auf Ihre gesetz- lichen Ansprüche und unterliegt dem geltenden Recht des Landes, in dem der Erwerb des Gerätes durch den Endkunden vom autori- sierten Händler der G Systems erfolgte. 2. Umfang Im Falle eines durch diese Gewährleistung abgedeckten Defekts an Ihrem Gerät übernimmt die G Systems mit dieser Gewährleistung die Reparatur oder den Ersatz des Gerätes.
3. Ausschluß Für Versagen und Schäden, die durch äußere Einflüsse, verse- hentliche Beschädigungen, unsachgemäße Verwendung, am Gerät vorgenommene Veränderungen, Umbauten, Erweiterungen, Ver- wendung von Fremdteilen, Vernachlässigung, Viren oder Softwa- refehler, unsachgemäßen Transport, unsachgemäße Verpackung oder Verlust bei Rücksendung des Gerätes an G Systems ent- standen sind, übernimmt G Systems keine Gewähr.
Die Inanspruchnahme der Hotline ist kostenpflichtig (49ct/min aus dem deutschen Festnetz). Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft- bzw. Hardware, das Nachschlagen im Handbuch oder die Betreuung von Fremdprodukten. Besondere Gewährleistungsbedingungen In jedem Fall ist die Haftbarkeit von G Systems und seinen Zu- lieferern im Rahmen dieser Gewährleistung auf den ursprünglich vom Kunden für die Hardware bezahlten Preis beschränkt.
Konformität Die G Systems GmbH & Co. KG erklärt hiermit, XSBox ® GO dass die die grundlegenden Anforderungen nach EN 050-1: 00+A11:00 (Safety Testing), EN 01 -1 V 1..1:00, EN 01 - V 1..1:005, EN 01 -1 V.1.1:00, EN 01 - V 1..1:00 (EMC Testing), EN 11:00, EN 00 V 1..1:00, EN 01 511 V .0.:00, EN 01 0-1 V ..1, EN 01 0- V ..1, IEC 0-:010 (RF Testing) und andere relevante Bestimmungen der Richtlinie 1/5/EG erfüllt...
