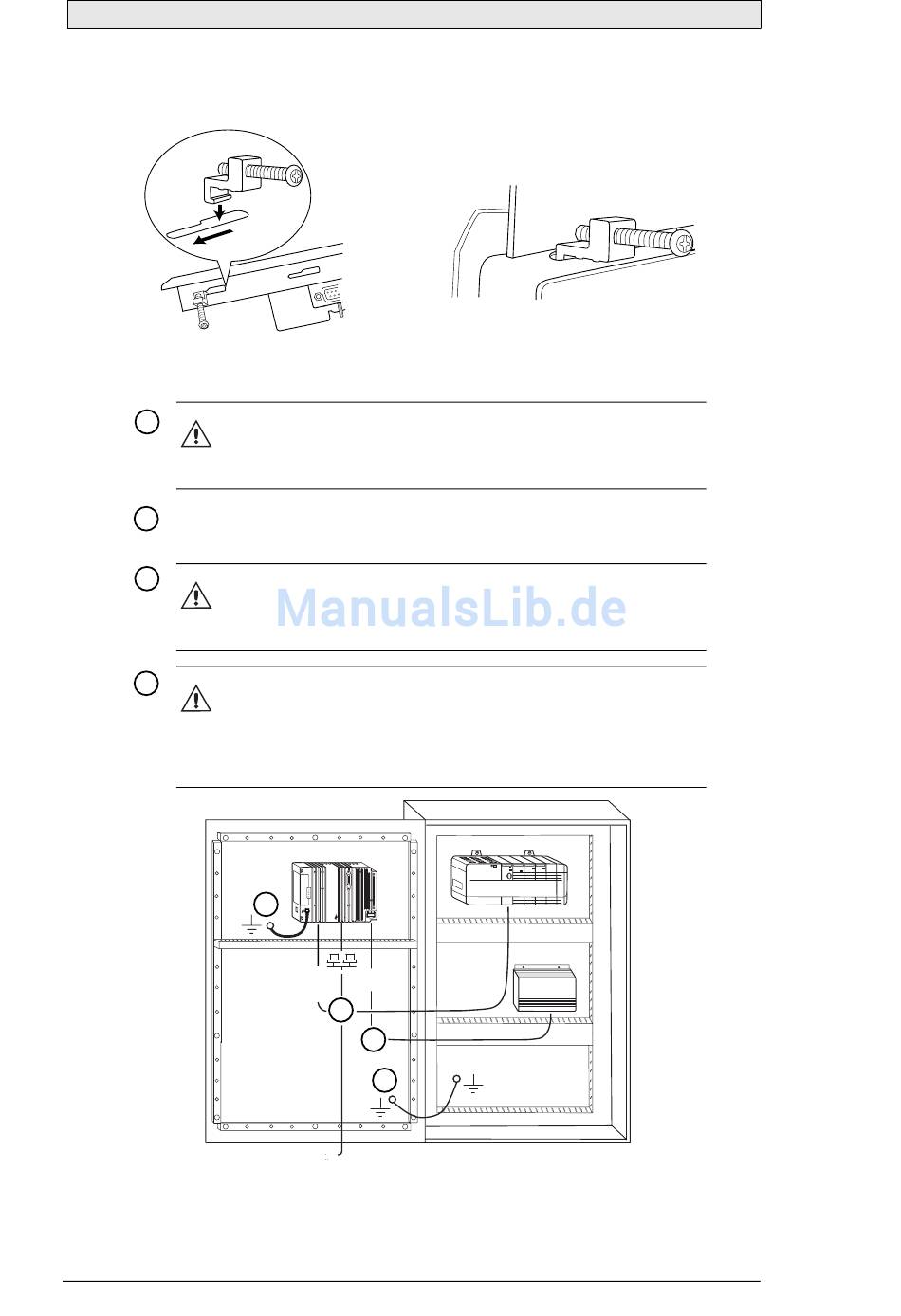

Installation
3. Befestigen Sie das Bedienterminal an seiner Position. Verwenden Sie dazu alle
Befestigungslöcher sowie die beiliegenden Halterungen und Schrauben:
4. Schließen Sie die Kabel in der angegebenen Reihenfolge an.
A
Vorsicht
Vergewissern Sie sich, dass Bedienterminal und Steuerung über
dieselbe elektrische Erdung verfügen (Bezugspotenzial). Andernfalls
können Kommunikationsfehler auftreten.
Verwenden Sie eine M5-Schraube und einen Erdungsleiter (so kurz wie
B
möglich) mit einem Mindestquerschnitt von 2,5 mm
C
Vorsicht
- Nutzen Sie ausschließlich abgeschirmte Kommunikationskabel.
- Hochspannungskabel müssen von Signal- und Versorgungsleitungen
getrennt verlegt werden.
D
Vorsicht
- Das Bedienterminal muss vor der Inbetriebnahme die
Umgebungstemperatur annehmen. Wenn sich Kondensat bildet, stellen
Sie vor dem Netzanschluss sicher, dass das Bedienterminal trocken ist.
- Vergewissern Sie sich, dass Spannung und Polarität der Stromquelle
korrekt sind.
5. Entfernen Sie vorsichtig die Folie (falls vorhanden) vom Display des
Bedienterminals, um statische Elektrizität auszuschließen, die das
10
x 13
B
RS422/RS485
24V DC
RS232
C
D
A
Ethernet
0,5 - 1,0 Nm
2
.
Power
Controller
24V DC
Beijer Electronics, MADE965
