2

Installation

2.1

Platzanforderungen

Stärke der Installationsplatte: 1,5 - 9,0 mm (0,06 - 0,35 inch)
•

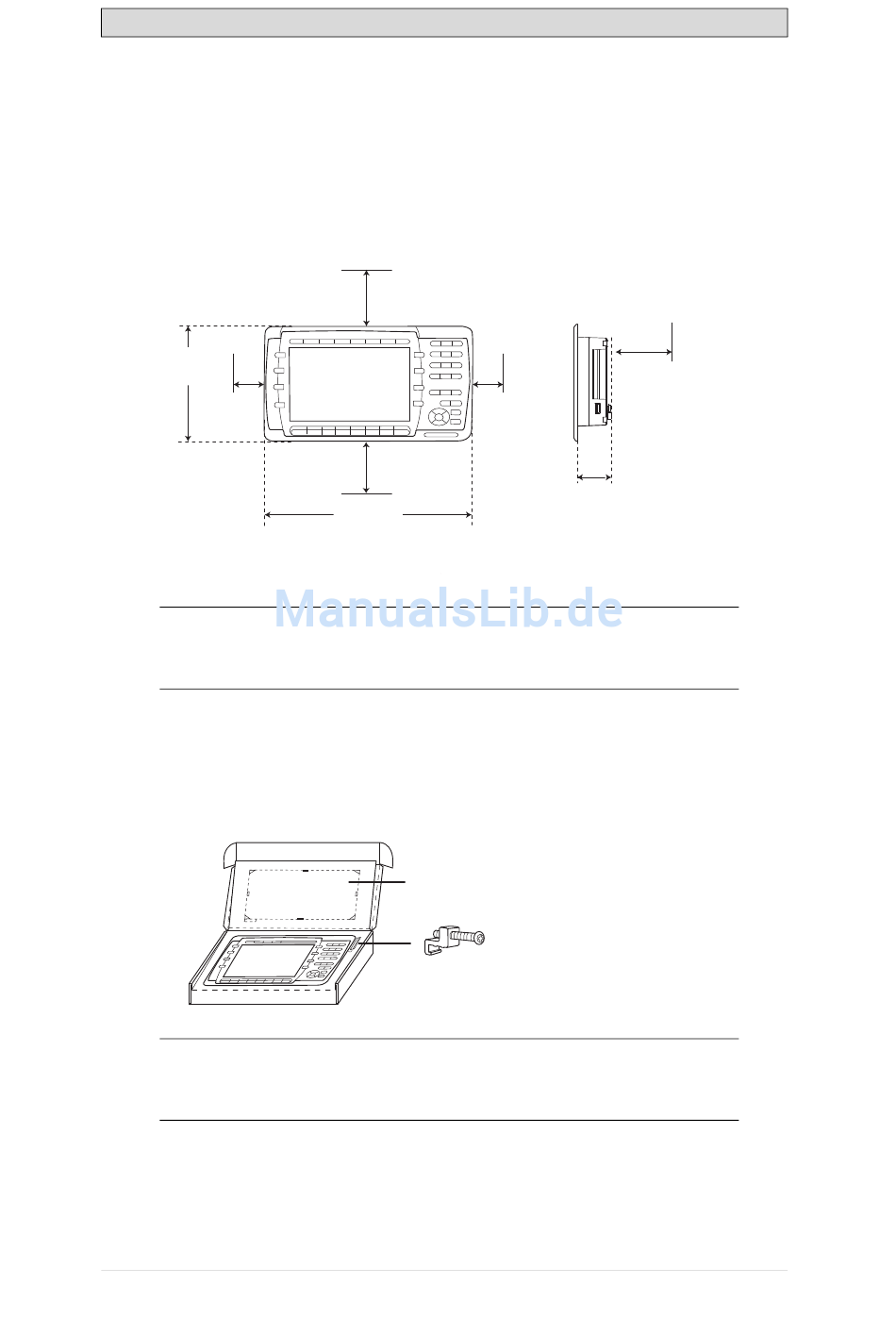

Platzanforderungen bei der Installation des Operator Panels:
•
177 mm
(6.97 inch)
50 mm
(2.0 inch)
Vorsicht:
Die Öffnungen im Gehäuse sind für die Luftzirkulation bestimmt und dürfen nicht
abgedeckt werden.
2.2

Installationsvorgang

1. Packen Sie die Lieferung aus und überprüfen Sie sie auf Vollständigkeit.
Informieren Sie bei Beschädigungen den Lieferanten.
Hinweis:
Stellen Sie das Operator Panel während der Installation auf eine stabile Oberfläche.
Wenn das Operator Panel herabfällt, können Beschädigungen entstehen.
Beijer Electronics, MADE996
100 mm
(4.0 inch)
50 mm
(2.0 inch)
100 mm
(4.0 inch)
285 mm
(11.22 inch)
Montageausschnitt 245,5 x 138,5 mm
x 6
Installation
100 mm
(4.0 inch)
56 mm
(2.20 inch)
