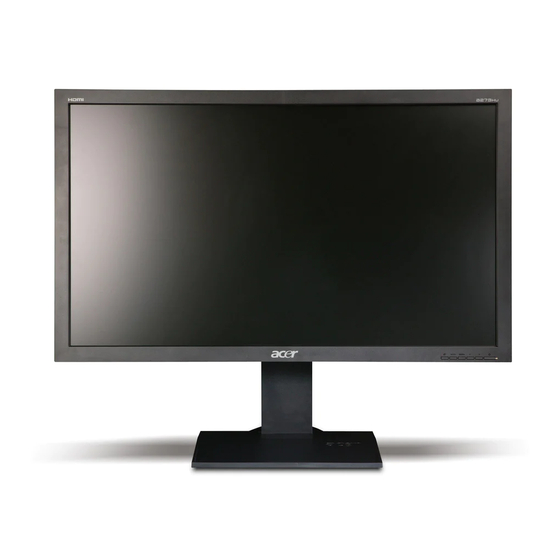

Acer B273H Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für B273H:

Werbung

INHALTSVERZEICHNIS

Spezialhinweise für LCD-Monitore ............................................. 1
Auspacken .................................................................................... 5
Anbringen/Entfernen des standfusses ........................................ 6
Bildschirmpositionsanpassung .................................................... 7
Das Netzkabel anschliessen ......................................................... 9
Sicherheitsvorkehrungen ............................................................ 9
Den Monitor reinigen .................................................................. 9
Stromsparen ............................................................................... 10
DDC ............................................................................................. 10
Steckerbelegung ........................................................................ 11
Standard Takttabelle ................................................................. 13
Installation .................................................................................. 14
Benutzerregler ........................................................................... 15
Ändern einer einstellung ........................................................... 16
Fehlersuche ................................................................................ 21

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Acer B273H

  • Seite 1: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Spezialhinweise für LCD-Monitore ..........1 Informationen für Ihre Sicherheit und Ihren Komfort ....2 Auspacken ..................5 Anbringen/Entfernen des standfusses ........6 Bildschirmpositionsanpassung ............ 7 Das Netzkabel anschliessen ............9 Sicherheitsvorkehrungen ............9 Den Monitor reinigen ..............9 Stromsparen ................10 DDC .....................
  • Seite 2: Spezialhinweise Für Lcd-Monitore

    SPEZIALHINWEISE FÜR LCD-Monitore Folgende Anzeichen sind normal bei LCD-Monitore und deuten auf keine Fehlfunktion hin. HINWEIS • Wegen der Beschaffenheit der Fluoreszenzlampe kann das Bild auf dem Bildschirm anfänglich flimmern. Schalten Sie den Monitor mit dem Netzschalter aus und danach erneut ein, um sicherzustellen, dass das Flimmern verschwindet.
  • Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort

    Informationen für Ihre Sicherheit und Ihren Komfort Sicherheitshinweise Lesen Sie diese Hinweise bitte sorgfältig durch. Bewaren Sie dieses Dokument zum späteren Nachschlagen gut auf. Beachten Sie alle auf dem Produkt angebrachten Warnungen und Hinweise. VORSICHT, zugänglich aufstellen Stellen Sie sicher, dass die verwendete Steckdosen leicht zugänglich und so nah am Benutzer wie möglich ist.
  • Seite 4: Produktwartung

    Produktwartung Versuchen Sie nicht, dieses Produkt allein zu warten. Beim Öffnen oder Entfernen des Gehäuses können Sie gefährlichen Spannungspunkten oder anderen Gefahren ausgesetzt sein. Alle Wartungsarbeiten dürfen nur von qualifiziertem Wartungspersonal durchgeführt werden. Ziehen Sie in den folgenden Fällen den Netzstecker und wenden Sie sich an qualifiziertes Servicepersonal: •...
  • Seite 5: Sehkraft Schützen

    Warnung! Wir raten davon ab, das Produkt auf einer Couch oder im Bett zu verwenden. Ist dies unvermeidbar, arbeiten Sie nur über kurze Zeiträume, machen Sie regelmäßige Pausen und Dehnungsübungen. ----------------------------------------------------------------------------------------------------- Für weitere Informationen und Recyclinghinweise, siehe bitte die folgenden Webseiten: Weltweit : http://www.acer-group.com/public/Sustainability/sustainability01.htm http://www.acer-group.com/public/Sustainability/sustainability04.htm DE-4...
  • Seite 6: Auspacken

    AUSPACKEN Überprüfen Sie beim Auspacken, ob die nachstehend aufgeführten Artikel vorhanden sind. Bewahren Sie den Verpackungskarton für den Fall auf, wenn Sie den Monitor in Zukunft versenden oder transportieren müssen. • WS-Netzkabel • Monitor mit Leuchtkristallanzeige • • DVI-kable D-SUB-kable •...
  • Seite 7: Anbringen/Entfernen Des Standfusses

    ANBRINGEN/ENTFERNEN DES STANDFUSSES Installieren: Richten Sie den Standfuß mit dem Ständer aus und drücken Sie den Standfuß in Richtung der Oberseite des Monitors. Drehen Sie den Standfuß anschließend im Uhrzeigersinn. Ziehen Sie die Schraube im Uhrzeigersinn fest. Entfernen: Führen Sie die Schritte umgekehrt aus, um den Standfuß zu entfernen.
  • Seite 8: Bildschirmpositionsanpassung

    BILDSCHIRMPOSITIONSANPASSUNG Um die Betrachtungsposition zu optimieren, können Sie Höhe/Neigung/ Drehung anpassen. Höhenanpassung • Drücken Sie von oben auf den Monitor und schieben Sie die Sperrtaste nach rechts, um die Höhe des Monitors anzupassen. 110mm • Neigung Bitte entnehmen Sie ein Beispiel für den Neigungsbereich des Monitors der Abbildung.
  • Seite 9 Drehung • Mit dem integrierten Sockel können Sie den Monitor in den komfortabelsten Betrachtungswinkel drehen. DE-8...
  • Seite 10: Das Netzkabel Anschliessen

    DAS NETZKABEL ANSCHLIESSEN • Stellen Sie zuerst sicher, daß der Typ des Netzkabels, welches Sie verwenden, für den Gebrauch in Ihrer Region zugelassen ist. • Dieser Monitor kann entweder bei einer Spannung von 100/120V oder 220/240V (Wechselstrom) betrieben werden. Daher muß der Monitor durch den Benutzer für die jeweilige Spannung nicht eingestellt werden.
  • Seite 11: Stromsparen

    STROMSPAREN Der Bildschirm wird in den Energiesparmodus geschaltet durch ein Signal vom Bildschirmkontroller. Dies wird durch das Amber-Farb-Energie LCD angezeigt. Anzeigedio- Status ctive OFF (Active OFF) Blau Energiesparmodus Orange Die Stromspar-Staten werden solange behalten, bis ein Steuersignal entdeckt oder die Tastatur oder Maus aktiviert wird. Die Aktivierungszeit vom Energiesparmodus zum Aktivmodus betraegt ca.
  • Seite 12: Steckerbelegung

    Steckerbelegung 15-pol. Color Display Signalkabel Pin Nr. Beschreibung Pin Nr. Beschreibung Grün Logik Erde Blau Monitor Erde Monitor Erde DDC-Seriell Daten DDC-Rückkanal H-Sync R-Erde V-Sync G-Erde DDC-Seriell Takt B-Erde DE-11...
  • Seite 13: Bedeutung

    24-pol. Color Display Signalkabel Bedeutung Bedeutung TMDS Daten2- TMDS Daten2+ +5V Spannung TMDS Daten 2/4 Erde (Rückkanal für Abschirmung +5V hsync.vsync) Hot Plug Erkennung TMDS Daten0- DDC Takt TMDS Daten0+ TMDS Daten 0/5 DDC Daten Abschirmung TMDS Daten1- TMDS Takt TMDS Daten1+ Abschirmung TMDS Daten1/3...
  • Seite 14: Standard Takttabelle

    Standard Takttabelle Modus Auflösung 640x480 640x480 66.66 VESA 720x400 SVGA 800x600 SVGA 800x600 1024x768 1024x768 VESA 1152x864 SXGA 1280x1024 WXGA 1280x800 WXGA+ 1440x900 UXGA 1920x1080 DE-13...
  • Seite 15: Installation

    INSTALLATION Befolgen Sie zum Installieren des Monitors an Ihr Host-System die untenstehenden Schritte: Schritte 1. 1-1 Verbinden des Videokabels a. Vergewissern Sie sich, dass sowohl Monitor als auch Computer AUSgeschaltet sind. b. Schließen Sie das VGA Videokabel an den Computer an. Digitalkabel(nur Modell mit Doppeleingang) a.
  • Seite 16: Benutzerregler

    BENUTZERREGLER Regler auf der Gerätevorderseite 1. Netzschalter: Zum Ein- und Ausschalten der Stromzufuhr. 2. LED zur Betriebsanzeige: Leuchtet auf, wenn die Stromzufuhr eingeschaltet ist. 3. Empowering/Exit: 1) Diese Taste dient als EXIT-KEY(Verlassen-Taste), wenn das OSD-Menü aufgerufen ist (OSD-Menü verlassen) 2) Mit dieser Taste wählen Sie bei ausgeschaltetem OSD-Menü den Szenario-Modus. 4.
  • Seite 17: Ändern Einer Einstellung

    • P/X Serie OSD-Menü Wenn Sie die „Menü” Taste der Frontblende drücken: Acer eColor Management Wurde die Option „Acer eColor Management” gewählt, erscheint das „Acer eColor” OSD. USER Wurde die Option „Benutzerdefiniert” gewählt, erscheint das Standard-OSD. I. nur Modell mit II.
  • Seite 18 • DAS BILD EINSTELLEN Die Funktionen der LEDs Acer eColor Management S y m b o l S y m b o l P u n k t e im B e s c h r e ib u n g...
  • Seite 19 Symbol im Symbol im Punkte im Hauptme- Unterme- Beschreibung Untermenü nü nü Stellt die horizontale Position.(Diese H.Position Einstellung betrifft nur eine analoge Eingangsquelle) Stellt die vertikale Position.(Diese V.Position Einstellung betrifft nur eine analoge Eingangsquelle) Stellt die Farb temperature auf warmweiß warm ein.
  • Seite 20 Symbol im Symbol im Punkte im H auptme- Unterme- Beschreibung U ntermenü nü nü H.Position Stellt die horizontale Position des OSDs ein. V.Position Stellt die vertikale Position des OSDs ein. OSD-Dauer OSD-Abschaltung einstellen. Zur Auswahl von D-Sub, DVI-D oder HDMI als Eingangsquelle Eingangsquelle.
  • Seite 21: Benutzungsanweisungen

    Benutzungsanweisungen Acer eColor Management Schritt 1: Drücken Sie auf die “ -Taste”, um das Acer eColor Management OSD zu öffnen und auf unterschiedliche Modi zuzugreifen Schritt 2: Drücken Sie auf “<“ oder “>”, um den Modus auszuwählen Schritt 3: Drücken Sie auf die “Auto -Taste”, um den Modus zu bestätigen und Auto Adjust (Automatische Einstellung) auszuführen.
  • Seite 22: Fehlersuche

    FEHLERSUCHE Bevor Sie den Monitor mit Leuchtkristallanzeige zur Wartung und Überprüfung versenden, prüfen Sie zum Feststellen einer Störung die nachstehende Liste, um die Störung eventuell selbst beheben zu können. (Modelle VGA) Gegenwärtig- Störung Abhilfe er Status LED EIN · Mit Hilfe des OSD die Helligkeit und den Kontrast aufs Maximum einstellen oder deren Standardeinstellung abrufen.
  • Seite 23 (Modelle DVI) Gegenwärtig- Störung Abhilfe er Status LED EIN · Mit Hilfe des OSD die Helligkeit und den Kontrast aufs Maximum einstellen oder deren Standardeinstellung abrufen. LED AUS · Den Netzschalter überprüfen. · Überprüfen Sie, ob das Netzkabel richtig am Leerer Monitor angeschlossen wurde.
  • Seite 24: Declaration Of Conformity

    B273H SKU Number: B273H xxxxxx (“x” = 0~9, a ~ z, A ~ Z or Blank) Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements.
  • Seite 25 B 273H xxxx xx (“x” = 0~9 , a ~ z, A ~ Z or Bl ank ) Nam e of R esp on sible Party : Acer Am erica C orporati on A d dres s of R esponsib le Party: 3 33 Wes t San C arlos St.
