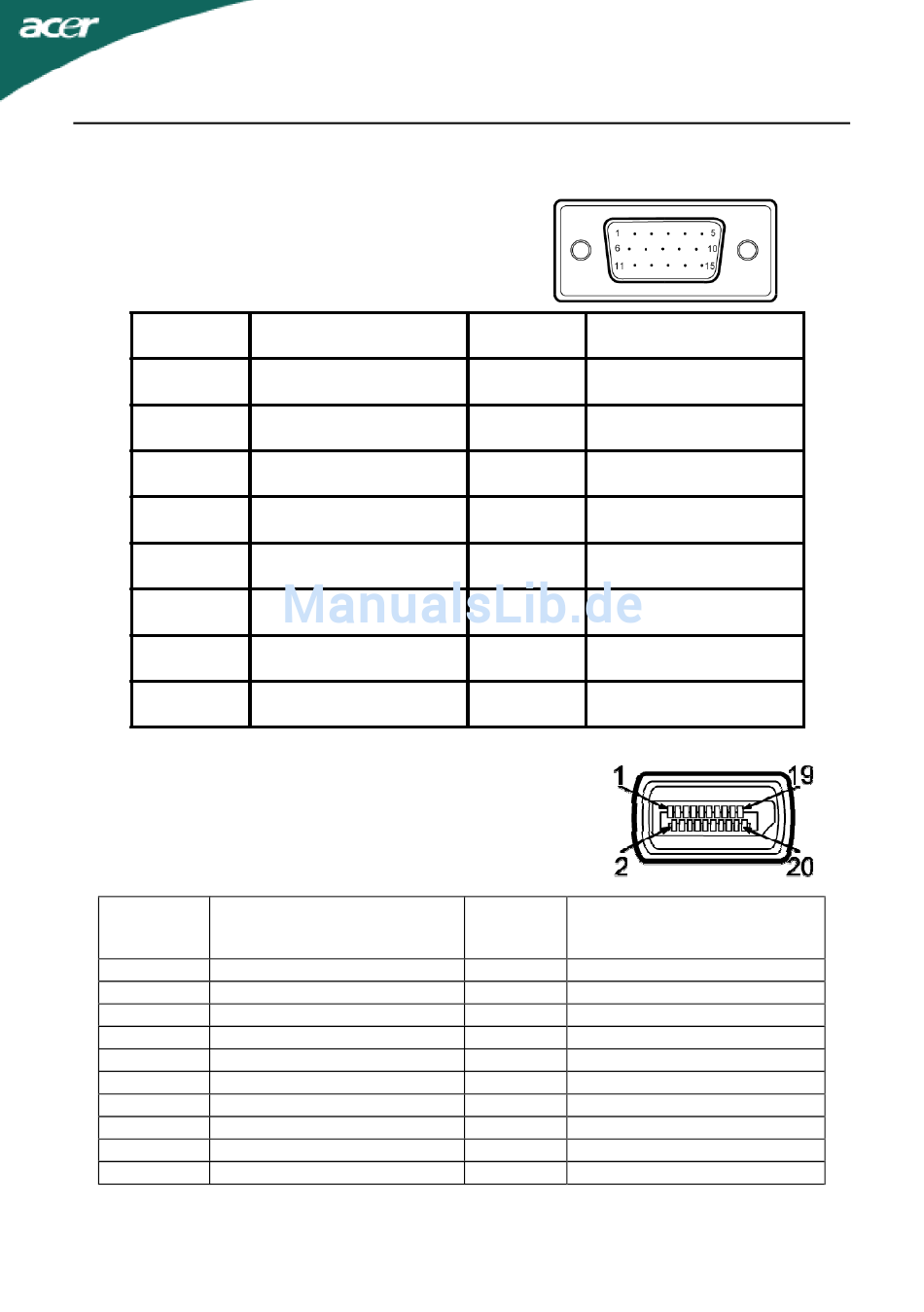

Steckerbelegung

15-pol. Color Display Signalkabel
Pin Nr.
1.
2.
3.
4.
5.
6.
7.
8.

DP-Anschluss

Seite mit 20 Stiften des
Stift-
Nummer
1 ML0(p)
2 GND
3 ML0(n)
4 ML1(p)
5 GND
6 ML1(n)
7 ML2(p)
8 GND
9 ML2(n)
10 ML3(p)
* für ausgewählte Modelle

Beschreibung

Rot
Grün
Blau
Monitor Erde
DDC-Rückkanal
R-Erde
G-Erde
B-Erde
*
angeschlossenen
Signalkabels
*
Pin Nr.
9.
10.
11.
12.
13.
14.
15.
Seite mit 20 Stiften des
Stift-
Nummer
11 GND
12 ML3(n)
13 GND
14 GND
15 AUX(p)
16 GND
17 AUX(n)
18 HPD
19 DP_PWR Return
20 +3.3V DP_PWR
DE-9
Beschreibung
+5V
Logik Erde
Monitor Erde
DDC-Seriell Daten
H-Sync
V-Sync
DDC-Seriell Takt
angeschlossenen
Signalkabels
