INHALTSVERZEICHNIS
Spezialhinweise für LCD-Monitore ............................................. 1
Informationen für Ihre Sicherheit und Ihren Komfort .............. 2
AUSPACKEN ................................................................................. 5
Anmontieren/Entfernen des Sockels ........................................... 6
Die Bildschirmposition einstellen ................................................ 6
Das Netzkabel anschliessen ......................................................... 7
Sicherheitsvorkehrungen ............................................................ 7
Den Monitor reinigen .................................................................. 7
Stromsparen ................................................................................. 8
DDC ............................................................................................... 8
Netzteil.......................................................................................... 8
Steckerbelegung .......................................................................... 9
Standard Takttabelle ..................................................................11
Installation ...................................................................................12
Benutzerregler ............................................................................13
Fehlersuche .................................................................................19
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Acer HN274H

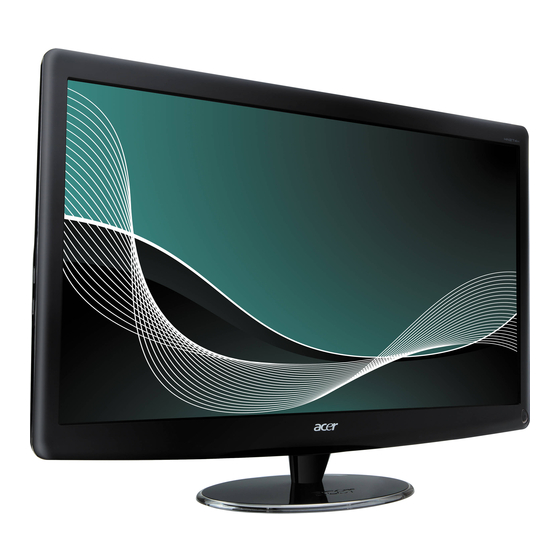

Inhaltszusammenfassung für Acer HN274H
-
