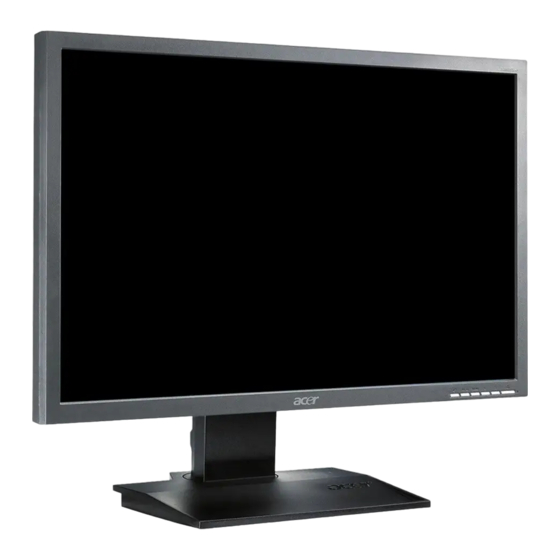

22" lcd monitor
Vorschau ausblenden Andere Handbücher für B223W:

Werbung

Acer LCD-Monitor
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Acer B223W

  • Seite 1 Acer LCD-Monitor Benutzerhandbuch...
  • Seite 2 Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendwelche Verfahren sei es elektronisch, mechanisch, durch Fotokopieren, Aufnahme oder andere Verfahren ohne vorherige schriftliche Zustimmung von Acer Incorporated reproduziert, in einem Datenabrufsystem gespeichert oder übertragen werden. Acer LCD-Monitor Benutzerhandbuch...
  • Seite 3: Spezialhinweise Für Lcd-Monitore

    SPEZIALHINWEISE FÜR LCD-Monitore Folgende Anzeichen sind normal bei LCD-Monitore und deuten auf keine Fehlfunktion hin. Wegen der Beschaffenheit der Fluoreszenzlampe kann das Bild auf dem • Bildschirm anfänglich flimmern. Schalten Sie den Monitor mit dem Netzschalter aus und danach erneut ein, um sicherzustellen, dass das Flimmern verschwindet.
  • Seite 4: Vorsicht, Zugänglich Aufstellen

    VORSICHT, zugänglich aufstellen Stellen Sie sicher, dass die Netzquelle, in die Sie das Netzkabel einstecken, einfach zugänglich ist und sich so nah wie möglich am bedienten Gerät befindet. Wenn Sie das Gerät vom Netz trennen müssen, ziehen Sie den Netzstecker. Sicheres Hörvergnügen Bitte beachten Sie die folgenden, von Experten verfassten Hinweise, um Ihr Gehöhr zu schützen.
  • Seite 5: Verwendung Von Netzstrom

    einer Umschließung installiert werden, es sei denn es ist für ausreichende Belüftung gesorgt. Stecken sie auf keinen fall irgendwelche Objekte durch die • Gehäuseschlitze, da hierbei Teile mit gefährlicher Spannung berührt oder kurzgeschlossen werden können, was zu Feuer oder elektrischem Schlag führen kann.
  • Seite 6: Instandhaltung Des Produkts

    Hinweis: Der Erdungsstift bietet auch einen guten Schutz gegen unerwartete Geräusche durch andere in der Nähe befindliche elektrische Geräte, die die Leistung dieses Produkts beeinträchtigen können. Benutzen sie nur die für das Gerät vorgesehenen Kabel (die im Zubehör • enthalten sind). Es sollte sich um einen abtrennbaren Typ handeln: UL aufgelistet/ CSA-zertifiziert, Typ SPT-2, bemessen 7a 125V minimum, VDE zugelassen oder entsprechend.
  • Seite 7: Zusätzliche Sicherheitshinweise

    Teile außerhalb der Reichweite von Kleinkindern. Informationen zum Recycling von IT-Geräten Acer engagiert sich stark im Umweltschutz und sieht das Recycling, d. h. die sachgerechte Wiederverwertung und Entsorgung von gebrauchten Geräten, als eine der wichtigsten Aufgaben des Unternehmens an, um die Belastung der Umwelt so gering wie möglich zu halten.
  • Seite 8: Hinweise Zur Entsorgung

    Um Umweltverschmutzung zu minimieren und die Umwelt bestmöglich zu schützen, sollten Sie wiederverwerten oder recyceln. Für weitere Informationen über die Entsorgung elektronischer Geräten (WEEE), besuchen Sie http://global.acer.com/about/sustainability.htm Hinweis zu Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor oder ein Display besitzen: Lampe(n) in diesem Produkt enthält/enthalten Quecksilber und muss/müssen...
  • Seite 9: Tipps Und Informationen Für Komfortable Anwendung

    Dieses Produkt ist bei Auslieferung für die Energieverwaltung eingestellt: Der Schlaf-Modus der Anzeige wird nach 15 Minuten an Nichtaktivität • aktiviert. Der Schlaf-Modus des Computers wird nach 30 Minuten an • Nichtaktivität aktiviert. Sie können den Rechner aus dem Schlaf-Modus wieder aufwecken, •...
  • Seite 10: Herstellung Einer Angenehmen Arbeitsumgebung

    Wenn der Computer auf nicht sachgemäße Weise bedient wird, kann es zu Karpaltunnelsyndrom, Sehnenentzündung, Sehnenscheidenentzündung oder anderen Störungen des Bewegungsapparats kommen. Die folgenden Symptome können an Händen, Handgelenken, Armen, Schultern, Nacken oder Rücken auftreten: Taubheit, Brennen oder Kribbeln • Muskelkater, Schmerzen oder Empfindlichkeit •...
  • Seite 11: Angewöhnung Guter Arbeitsgewohnheiten

    Stellen Sie die Helligkeit und/oder den Kontrast der Anzeige auf eine • angenehme Stufe ein, um Text besser lesen und Grafiken deutlicher sehen zu können. Vermeiden Sie auf folgende Weise grelles Licht und Reflektionen: • Stellen Sie Ihre Anzeige so auf, dass seine Seite auf das Fenster oder •...
  • Seite 12: Declaration Of Conformity

    Fax : 886-2-2696-3535 Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai, E-mail: easy_lai@acer.com.tw And, Acer Europe SA Via Cantonale, Centro Galleria 2 6928 Manno Switzerland...
  • Seite 13: Federal Communications Commission Declaration Of Conformity

    223W SKU number: 223Wxxx ("x" = 0 - 9, a - z, or A - Z or blank) Name of responsible party: Acer America Corporation Address of responsible party: 333 West San Carlos St. San Jose, CA 95110 Contact person:...
  • Seite 14 xiii...
  • Seite 15 Tipps und Informationen für komfortable Anwendung ix Federal Communications Commission Declaration of Conformity xiii AUSPACKEN Anmontieren/Entfernen des Sockels DIE BILDSCHIRMPOSITION EINSTELLEN DAS NETZKABEL ANSCHLIESSEN STROMSPAREN Steckerbelegung Standard Takttabelle INSTALLATION BENUTZERREGLER ÄNDERN EINER EINSTELLUNG Acer eColor Management USER FEHLERSUCHE Modelle VGA Modelle DVI...
  • Seite 17 AUSPACKEN Überprüfen Sie beim Auspacken, ob die nachstehend aufgeführten Artikel vorhanden sind. Bewahren Sie den Verpackungskarton für den Fall auf, wenn Sie den Monitor in Zukunft versenden oder transportieren müssen. Monitor mit Benutzerhandbuch Kurzanleitung Leuchtkristallanzeige DVI-kable (nur Modell D-SUB-kable WS-Netzkabel mit Doppeleingang) Audio Kabel (option)
  • Seite 18: Anmontieren/Entfernen Des Sockels

    Anmontieren/Entfernen des Sockels Entfernen: Anmontieren: Bringen Sie den Fuß an der Basis an. Führen Sie die Montageschritte in 2) Zum Fixieren im Uhrzeigersinn drehen. umgekehrter Reihenfolge aus. Vergewissern Sie sich, dass die Basis in den Fuß eingerastete ist. Fixieren Sie die Basis durch Anziehen der Schraube.
  • Seite 19 In der Höhe lässt sich der Monitor um 11 cm verstellen. 11cm Sie können den Monitor horizontal um 35 Grad in beide Richtungen verstellen. 35 o 35 o In vertikaler Richtung können Sie den Monitor um 90 ° drehen. 90°...
  • Seite 20: Das Netzkabel Anschliessen

    DAS NETZKABEL ANSCHLIESSEN Stellen Sie zuerst sicher, daß der Typ des Netzkabels, welches Sie • verwenden, für den Gebrauch in Ihrer Region zugelassen ist. Dieser Monitor kann entweder bei einer Spannung von 100/120V oder 220/ • 240V (Wechselstrom) betrieben werden. Daher muß der Monitor durch den Benutzer für die jeweilige Spannung nicht eingestellt werden.
  • Seite 21 Steckerbelegung 15-pol. Color Display Signalkabel Pin Nr. Beschreibung Pin Nr. Beschreibung +5 V Grün Logik Erde Blau Monitor Erde Monitor Erde DDC-Seriell Daten DDC-Rückkanal H-Sync R-Erde V-Sync G-Erde DDC-Seriell Takt B-Erde...
  • Seite 22 24-pol. Color Display Signalkabel Pin Nr. Beschreibung Pin Nr. Beschreibung TMDS Daten2- TMDS Daten2+ +5V Spannung TMDS Daten 2/4 Erde (Rückkanal für +5V Abschirmung hsync.vsync) Hot Plug Erkennung TMDS Daten0- DDC Takt TMDS Daten0+ DDC Daten TMDS Daten 0/5 Abschirmung TMDS Daten1- TMDS Daten1+ TMDS Takt Abschirmung...
  • Seite 23: Standard Takttabelle

    Standard Takttabelle Modus Auflösung 640 x 480 640 x 480 640 x 480 640 x 480 66.66 720x400 VESA SVGA 800 x 600 SVGA 800 x 600 SVGA 800 x 600 SVGA 800 x 600 832 x 624 74.55 1024 x 768 1024 x 768 1024 x 768 1152 x 870...
  • Seite 24: Installation

    INSTALLATION Befolgen Sie zum Installieren des Monitors an Ihr Host-System die untenstehenden Schritte: Schritte Verbinden des Videokabels Vergewissern Sie sich, dass sowohl Monitor als auch Computer AUSgeschaltet sind. Schließen Sie das VGA Videokabel an den Computer an. Schließen Sie das Digitalkabel (nur für Modelle mit Doppeleingang) an. (1) Vergewissern Sie sich, dass sowohl Monitor als auch Computer AUSgeschaltet sind.
  • Seite 25 BENUTZERREGLER Regler auf der Gerätevorderseite LED zur Betriebsanzeige: Leuchtet auf, wenn die Stromzufuhr eingeschaltet ist. Netzschalter: Zum Ein- und Ausschalten der Stromzufuhr. < / > : Drücken Sie auf < oder >, um zur gewünschten Funktion zu gelangen. Drücken Sie auf Eingabe, um die Funktion auszuwählen. Drücken Sie auf <...
  • Seite 26: Ändern Einer Einstellung

    Wählen Sie zum verlassen und speichern die Verlassen-Funktion. Wenn Sie eine weitere Funktion einstellen möchten, drücken Sie wieder die MENU- Taste und wiederholen Sie die Schritte 2-4. Acer eColor Management: Wurde die Option „Acer eColor Management” gewählt, erscheint das „Acer eColor Management” OSD.
  • Seite 27: Acer Ecolor Management

    Acer eColor Management Benutzungsanweisungen • Drücken Sie auf die „ ” Empowering-Taste, um das Acer eColor Management OSD zu öffnen und auf unterschiedliche Modi zuzugreifen. Drücken Sie auf < oder > um den Modus auszuwählen. Drücken Sie auf die „Auto Adjust“-Taste, um den Modus zu bestätigen, und die automatische Einstellung durchzuführen.
  • Seite 28 USER Symbol im Symbol im Punkte im Beschreibung Hauptmenü Untermenü Untermenü Kontrast Ändert den Kontrast zwischen dem Vordergrund und dem Hintergrund des Anzeigebildes. Helligkeit Ändert die Hintergrundhelligkeit des Anzeigebildes. ACM (Adaptive Contrast Management): ACM EIN/AUS Schalter, Default ist "AUS". Fokus Stellt die Bildschärfe ein (Diese Einstellung betrifft nur eine analoge Eingangsquelle).
  • Seite 29 Symbol im Symbol im Punkte im Beschreibung Hauptmenü Untermenü Untermenü English Auswahl aus mehreren Sprachen. 繁體中文 Deutsch Français Español Italiano 简体中文 日本語 Suomi ACM EIN/AUS Schalter, Default ist "AUS". Nederlands Русский H.Position Stellt die horizontale Position des OSDs ein. V. Position Stellt die vertikale Position des OSDs ein.
  • Seite 30: Fehlersuche

    FEHLERSUCHE Bevor Sie den Monitor mit Leuchtkristallanzeige zur Wartung und Überprüfung versenden, prüfen Sie zum Feststellen einer Störung die nachstehende Liste, um die Störung eventuell selbst beheben zu können. Modelle VGA Störung LED-Status Abhilfe Leerer Bildschirm Blau Mit Hilfe des OSD die Helligkeit und den Kontrast aufs Maximum einstellen oder deren Standardeinstellung abrufen.
  • Seite 31 Störung LED-Status Abhilfe Abnormales Bild Es gibt kein Bild Stellen Sie über das OSD den Fokus, oder das Bild den Takt, die H-Position und die V- erscheint auf Position für nicht standardmäßige dem Bildschirm Signale ein. versetzt, zu groß oder zu klein. Prüfen Sie die Anzeigeeinstellung des Systems.
  • Seite 32 Modelle DVI Störung LED-Status Abhilfe Leerer Bildschirm Blau Mit Hilfe des OSD die Helligkeit und den Kontrast aufs Maximum einstellen oder deren Standardeinstellung abrufen. Den Netzschalter überprüfen. Überprüfen Sie, ob das Netzkabel richtig am Monitor angeschlossen wurde. Orange Sicherstellen, daß das Videosignalkabel richtig auf der Rückseite des Monitors angeschlossen wurde.
