Produktname:
Handbuchrevision:
Veröffentlichungsdatum: Juli 2005
Notebook
Hardware-Handbuch
Notebook PC Hardware
1 G2106
Das durchgestrichene Symbol der Mülltonne
zeigt an, dass das Produkt (elektrisches und
elektronisches Zubehör) nicht im normalen
Hausmüll entsorgt werden sollte. Bitte
erkundigen Sie sich nach lokalen Regelungen
zur Entsorgung von Elektroschrott.
Werbung
Inhaltsverzeichnis

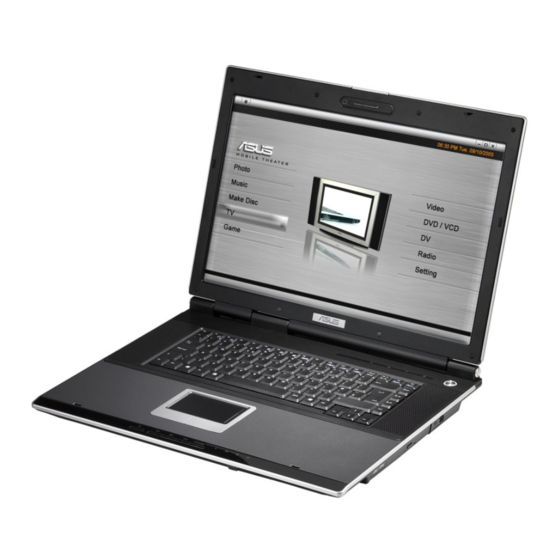

Verwandte Anleitungen für Asus A7V
Inhaltszusammenfassung für Asus A7V
- Seite 1 Notebook Hardware-Handbuch Das durchgestrichene Symbol der Mülltonne Produktname: Notebook PC Hardware zeigt an, dass das Produkt (elektrisches und elektronisches Zubehör) nicht im normalen Handbuchrevision: 1 G2106 Hausmüll entsorgt werden sollte. Bitte erkundigen Sie sich nach lokalen Regelungen Veröffentlichungsdatum: Juli 2005 zur Entsorgung von Elektroschrott.
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Vorstellung des Notebooks ..............5 Über dieses Handbuch ....................6 Anmerkungen zu diesem Handbuch ..............6 Sicherheitshinweise ....................7 Vorbereiten Ihres Notebook-PCs ................9 2. Die einzelnen Teile .................. 11 Oberseite ......................... 12 Unterseite ......................... 14 Linke Seite ....................... 16 Rechte Seite ...................... - Seite 3 Inhalt 4. Benutzung des Notebooks ..............33 Betriebssysteme ...................... 34 Support-Software ....................34 Zeigegerät ........................ 35 Benutzung des Touchpads .................. 35 Abbildungen zur Bedienung des Touchpads ............36 Umgang mit dem Touchpad ................37 Speichergeräte ......................38 PC Card (PCMCIA)-Steckplatz ................38 PC Card (PCMCIA) einsetzen ................
- Seite 4 Inhalt...
-
Seite 5: Vorstellung Des Notebooks
1. Vorstellung des Notebooks Über dieses Handbuch Sicherheitshinweise Transportvorkehrungen Vorbereiten Ihres Notebook-PCs... -
Seite 6: Über Dieses Handbuch
Vorstellung des Notebooks Über dieses Handbuch Sie lesen gerade das Notebook-Handbuch. Dieses Handbuch enthält Informationen zu den unterschiedlichen Notebook-Komponenten und ihrer Benutzung. Im Folgenden finden Sie die Hauptabschnitte dieses Handbuchs: 1. Vorstellung des Notebooks Stellt Ihnen das Notebook und dieses Handbuch vor. 2. -
Seite 7: Sicherheitshinweise
Vorstellung des Notebooks Sicherheitshinweise Die Einhaltung der folgenden Vorsichtsmaßnahmen verlängert die Lebensdauer des Notebooks. Befolgen Sie deshalb bitte alle Vorkehrungen und Anleitungen. Überlassen Sie sämtliche Wartungsarbeiten, die nicht in diesem Handbuch angeführt sind, qualifiziertem Servicepersonal. Verwenden Sie bitte keine beschädigten Netzkabel, defektes Zubehör oder andere Peripheriegeräte. Wenden Sie auf oder in Nähe der Oberfläche keine starken Reinigungsmittel wie Verdünner, Benzol oder andere Chemikalien an. - Seite 8 Vorstellung des Notebooks Transportvorkehrungen Schalten Sie das Notebook vor dem Transport aus und trennen alle externen Peripheriegeräte ab, um die Anschlüsse nicht zu beschädigen. Wenn der Strom abgeschaltet wird, zieht sich der Festplattenkopf zurück, um die Festplattenoberfläche während des Transports nicht zu verkratzen. Aus diesem Grund sollten Sie das Notebook nicht im angeschalteten Zustand transportieren.
-
Seite 9: Vorbereiten Ihres Notebook-Pcs
Vorstellung des Notebooks Vorbereiten Ihres Notebook-PCs Es folgt eine Kurzanleitung zur Nutzung Ihres Notebook-PCs. Lesen Sie bitte das vollständige Handbuch, um ausführliche Anweisungen zur Nutzung des Notebook-PCs zu erhalten. 1. Einlegen des Batteriepacks 2. Verbinden des Stromadapters 3. Öffnen des Anzeigebildschirms 4. - Seite 10 Vorstellung des Notebooks...
-
Seite 11: Die Einzelnen Teile
2. Die einzelnen Teile Grundlegendes über den Notebook PC... -
Seite 12: Oberseite
Die einzelnen Teile Oberseite In folgenden Abbild finden Sie die Elemente auf dieser Seite des Notebook PCs. Details werden von oben im Uhrzeigersinn aufgelistet. Bildschirmverschluss Kamera Mikrofon (bei bestimmten Modellen) Bildschirm (Verwenden Sie zur Reinigung ein weiches Tuch ohne chemische Mittel. - Seite 13 Die einzelnen Teile Kamera (an bestimmten Modellen) Die integrierte Kamera erlaubt Ihnen Bilder oder Videos aufzunehmen. Sie kann ebenfalls mit Konferenzsitzung- und anderen interaktiven Applikationen zusammen verwendet werden. Mikrofon Das integrierte Mono-Mikrofon kann für Konferenzsitzungen, mündliche Erzählungen oder einfache Audioaufnahmen verwendet werden. Bildschirm Der Bildschirm arbeitet genau wie ein Desktop-Monitor.
-
Seite 14: Unterseite
Die einzelnen Teile Unterseite Schauen Sie sich das untenstehende Diagramm an, um die Komponenten auf der Unterseite des Notebooks zu identifizieren. Einige Aufkleber bestimmen die Komponenten innerhalb der herausnehmbaren Tafeln. Lüftungsöffnungen VGA-Chipsatz WLAN- Erweiterungssteckplatz Arbeitsspeichersteckplatz TV Tuner- Erweiterungssteckplatz Not- Ausschalttaste Festplattenfach Visitenkartenhalter Stereo-... - Seite 15 Die einzelnen Teile Prozessor (CPU) Manche Notebook-PC-Modelle verwenden einen Sockelprozessor, um ein künftiges Aufrüsten auf einen leistungsfähigeren Prozessor zu ermöglichen. Manche Modelle verfügen über ein kompakteres ULV- Design und können nicht aufgerüstet werden. Für Informationen über Aufrüstmöglichkeiten wenden Sie sich bitte an eine autorisierte Servicestelle oder einen autorisierten Händler. WARNUNG! Die Garantie erlischt, wenn der Endbenutzer die CPU oder Festplatte entfernt.
-
Seite 16: Linke Seite
Die einzelnen Teile Linke Seite Schauen Sie sich das untenstehende Diagramm an, um die Komponenten auf der linken Seite des Note- books zu identifizieren. SPDIF- Flash- Modem- Ausgangsbuchse/ Wireless- Infrarot- Speicher- Audio-Eingang Port Kopfhörerbuchse Schalter Schacht Anschluss FM/DTV/CATV USB Port Antenneneingang Mikrofoneingang LAN-... - Seite 17 Die einzelnen Teile Audio-Eingang (Audio-In) Über die Stereo-Mikrofonbuchse (1/8 Zoll) können Stereo-Audio-Geräte an den Notebook-PC angeschlossen werden. Danach können Sie sich die Lieder über die Lautsprecher des Notebooks anhören und sie für digitale Multimedia-Dateien verwenden. SPDIF-Ausgangsbuchse (SPDIF) An diese Buchse können SPDIF-kompatible (Sony/Philips Digital Interface) Geräte für digitale Audioausgabe angeschlossen werden.
-
Seite 18: Rechte Seite
Die einzelnen Teile Rechte Seite Schauen Sie sich das untenstehende Diagramm an, um die Komponenten auf der linken Seite des Note- books zu identifizieren. Stereo-Lautsprecher Optisches Laufwerk Aktivitäts Elektro- Strom- Not- (siehe Boden) anzeige (variiert je nach dem Auswurf Eingang Auswurf Modell) Optisches Laufwerk... -
Seite 19: Rückseite
Die einzelnen Teile Rückseite Schauen Sie sich das untenstehende Diagramm an, um die Komponenten auf der Rückseite des Note- books zu identifizieren. TV-Ausgangsanschluss Parallelschnittstelle Lüftungsöffnungen Kensington ® Display- Schlossbuchse Ausgang Port ® Kensington -Schlossbuchse ® ® Mit dem Kensington -Schloss können Sie Ihr Notebook mittels Kensington -kompatibler Notebook- Sicherheitsprodukte sichern. -
Seite 20: Vorderseite
Die einzelnen Teile Vorderseite Schauen Sie sich das untenstehende Diagramm an, um die Komponenten auf der Vorderseite des Note- books zu identifizieren. CIR-Anschluss Bildschirmverschluss (an bestimmten Modellen) CD Player-Steuerung Statusanzeigen (siehe Abschnitt 3) (siehe Abschnitt 3) Bildschirmverschluss Ein federgespannter Verschluss auf der Vorderseite des Notebooks verriegelt den Bildschirm in der geschlossenen Position. -
Seite 21: Erste Schritte
3. Erste Schritte Verwenden des Wechselstroms Akku verwenden Notebook anschalten Akkustrom prüfen Systemneustart/Systemstart Ausschalten des Notebook-PCs Spezielle Tastaturfunktionen Schnellzugriffstasten und Statusanzeigen... -
Seite 22: Stromversorgungssystem
Erste Schritte Stromversorgungssystem Verwenden des Wechselstroms Die Stromversorgungseinheit des Notebook-PCs hat zwei Teile: den Stromadapter und das Batteriestromsystem. Der Stromadapter wandelt Wechselstrom von einer Netzsteckdose in Gleichstrom, den der Notebook-PC braucht, um. Ihrem Notebook liegt ein Universalnetzadapter bei, was bedeutet, dass Sie das Netzkabel an Steckdosen mit 110-120 Volt sowie an solche mit 220-240 Volt Span- nung anschließen können. -
Seite 23: Akku Verwenden
Erste Schritte Akku verwenden Der Notebook-PC kann mit einem auswechselbaren Batteriepack arbeiten. Das Batteriepakt besteht aus einem Set von zusammen untergebrachten Batteriezellen. Ein voll aufgeladenes Batteriepakt hat eine Laufzeit von einigen Stunden, die durch Verwendung der Energieverwaltungsfunktion im BIOS- Setup verlängert werden kann. Sie können zusätzliche Batteriepacks als Ersatz von einem Notebook- PC-Händler kaufen. -
Seite 24: Notebook Anschalten
Erste Schritte Notebook anschalten Beim Einschalten des Notebooks erscheint seine Systemstartmeldung auf dem Bildschirm. Wenn nötig, können Sie die Helligkeit mit den Hotkeys einstellen. Wenn Sie das BIOS-Set-Programm aufrufen oder die Systemkonfiguration ändern wollen, drücken Sie [F2] beim Booten des System. Wenn Sie die Taste [Tab] während des Begrüßungsbildschirms drücken, erscheinen Standard-Bootinformationen wie z. -
Seite 25: Akkustrom Prüfen
Erste Schritte Akkustrom prüfen Das Batteriesystem verwendet den Smart Battery-Standard in der Windows-Umgebung, der in Prozent eine genaue Angabe über die verbleibende Batterieladung macht. Ein voll aufgeladenes Bewegen Sie Ihre Maus für zusätzliche Batterie-Pack erlaubt dem Notebook-PC für ein paar Stunden zu Energie-Informationen über das Batteriesymbol. -
Seite 26: Systemneustart/Systemstart
Erste Schritte Systemneustart/Systemstart Nach Änderungen am Betriebssystem werden Sie eventuell aufgefordert, das System neu zu starten. Einige Installationsprogramme bieten dafür ein sepa- rates Dialogfeld an. Manueller Neustart des Systems, (Die Fenster variieren in Abhängigkeit der klicken Sie auf die Schaltfläche Start, wählen Her- Sicherheitseinstellungen.) unterfahren | und dann Neustart. -
Seite 27: Spezielle Tastaturfunktionen
Erste Schritte Spezielle Tastaturfunktionen Farbige Hotkeys 8:-> 6-@< ;<78 84)A8)=;- Im Folgenden finden Sie die Definitionen der farbigen Hotkeys auf der Notebook-Tastatur. Die farbigen Befehle könen Sie nur aufrufen, wenn Sie zuerst die Funktionstaste gedrückt halten, während Sie eine Taste mit einem farbigen Befehl drücken. ANMERKUNG: Die Positionen der Hotkeys können sich je nach Modell unterscheiden, die Funktionen der Hotkeys sollten sich deshalb aber nicht ändern. -
Seite 28: Microsoft Windows™-Tasten
Erste Schritte Microsoft Windows™-Tasten Auf der Tastatur finden Sie zwei spezielle Windows™-Tasten: Die Taste mit dem Windows™-Logo aktiviert das Startmenü links unten auf dem Win dows™- Desktop. Die andere Taste, welche wie ein Windows™-Menü mit einem kleinen Cursor aussieht, aktiviert das Eigenschaftenmenü. Diese Funktion gleicht dem Drücken der rechten Maustaste unter Windows™. -
Seite 29: Schnellzugriffstasten Und Statusanzeigen
Erste Schritte Schnellzugriffstasten und Statusanzeigen 8:-> 6-@< ;<78 84)A8)=;- Schnellzugriffstasten Power4 Gear Taste Die Power4 Gear Taste schaltet zwischen verschiedenen Stromsparmodi. Die Stromsparmodi kontrollieren viele Bereiche des Notebook PC, um unter verschiedenen Bedingungen maximale Leistung in Relation zur Batterieentladezeit zu erreichen. Wenn Sie das Netzteil verwenden, schaltet Power4 Gear zwischen drei Modi (Netzteil-Modi ). -
Seite 30: Statusanzeigen (Über Die Tastatur)
Erste Schritte 8:-> 6-@< ;<78 84)A8)=;- Statusanzeigen (Über die Tastatur) Bluetooth-Anzeige (bei bestimmten Modellen) Die Bluetooth-Anzeige leuchtet, wenn die integrierte Bluetooth-Funktion des Notebook-PCs aktiviert ist. Diese Anzeige ist nur bei Vorhandensein eines integrierten Bluetooth-Moduls, das nur in bestimmten Modellen installiert ist, verfügbar. Laufwerk-Aktivitätsanzeige Zeigt an, dass das Notebook auf ein oder mehrere Speichergeräte, z.B. -
Seite 31: Statusanzeigen (Front)
Erste Schritte 8:-> 6-@< ;<78 84)A8)=;- Statusanzeigen (Front) Netzanzeige Die grüne LED leuchtet auf, um anzuzeigen, dass das Notebook angeschaltet ist und blinkt, wenn das Notebook sich im Suspend-to-RAM-(Standby-)Modus befindet. Diese LED ist aus, wenn das Note- book aus oder im Suspend-to-Disk-Modus (Schlafmodus) ist. Batterie-Indikator Die Batterie-Indikator-LED zeigt Ihnen den Batteriestatus: EIN: Im ein- oder ausgeschalteten Zustand - Das Batteriepack im Notebook-PC wird aufgeladen,... -
Seite 32: Cd Player-Steuertasten Und -Anzeige
Erste Schritte CD Player-Steuertasten und -Anzeige (bei bestimmten Modellen) Zur einfachen CD-Wiedergabe befinden sich an der Vorderseite des Notebooks mehrere CD- Kontrolltasten. Diese Taste aktivieren und kontrollieren bei angeschaltetem Notebook den Audioplayer Ihres Betriebssystems. Wenn Ihr Notebook ausgeschaltet ist, aktivieren die CD-Kontrolltasten eine CD-Player-Funktion. -
Seite 33: Benutzung Des Notebooks
4. Benutzung des Notebooks Betriebssysteme Zeigegerät Speichergeräte PC Card (PCMCIA)-Steckplatz Optisches Laufwerk Flash-Speicherkartenleser Festplatte Modem und Netzwerkanschlüsse Energieverwaltungsmodi Multimedia-Verbindungen (bei bestimmten Modellen) Audio/Video-Fernbedienung (bei bestimmten Modellen) -
Seite 34: Betriebssysteme
Benutzung des Notebooks Betriebssysteme Dieses Notebook bietet seinen Kunden (je nach Region) u.U. die Wahl eines vorinstallierten Betriebssystems, z.B. Microsoft Windows XP. Auswahl und Sprachen sind regional unterschiedlich. Der Umfang für Hardware- und Software-Support kann vom installierten Betriebssystem abhängig sein. Stabilität und Kompatibilität anderer Betriebssysteme kann nicht garantiert werden. Support-Software Diesem Notebook liegt eine Support-CD mit BIOS, Treibern und Programmen bei, welche Hardwarefunktionen ermöglichen,... -
Seite 35: Zeigegerät
Benutzung des Notebooks Zeigegerät Das integrierte Touchpad dieses Notebook ist mit Cursorbewegung allen zweitastigen/dreitastigen Mäusen und PS/2- Wheel-Mäusen vollständig kompatibel. Das Touchpad ist druckintensiv und enthält keine Vertikales beweglichen Teile. Aus diesem Grund können Rollen mechanische Fehler vermieden werden. Zur Arbeit mit einigen Anwendungen muss ein Gerätetreiber installiert werden. -
Seite 36: Abbildungen Zur Bedienung Des Touchpads
Benutzung des Notebooks Abbildungen zur Bedienung des Touchpads Klicken/Klopfen - Drücken Sie die linke Taste oder klopfen mit Ihrer Fingerspitze leicht auf das Touchpad, wenn sich der Cursor über einem Bildschirmelement befindet (lassen Sie Ihren Finger auf dem Touchpad, bis das Element ausgewählt ist). Dadurch ändert das ausgewählte Element seiner Farbe. Die folgenden beiden Beispiele haben identischer Resultate. -
Seite 37: Umgang Mit Dem Touchpad
Benutzung des Notebooks Ziehen - Ziehen bedeutet, ein Element “aufzuheben” und es an einen gewünschten Ort auf dem Bildschirm zu ziehen. Bewegen Sie dazu den Cursor über das gewünschte Bildschirmelement. Halten Sie nun die linke Taste des Touchpads gedrückt und bewegen den Cursor auf die gewünschte Position. Lassen Sie die linke Taste daraufhin los. -
Seite 38: Pc Card (Pcmcia)-Steckplatz
Benutzung des Notebooks Speichergeräte Speichergeräte ermöglichen es dem Notebook-PC, Dokumente, Bilder und sonstige Dateien von verschiedenen Datenspeichergeräten zu lesen und auf diese zu schreiben. Dieser Notebook-PC verfügt über die folgenden Speichergeräte: • PC-Karte • Optisches Laufwerk • Flash-Speicherlesemodul • Festplatte PC Card (PCMCIA)-Steckplatz Das Notebook unterstützt PC Cards (manchmal auch als PCMCIA-Karten bezeichnet), um Erweiterungen wie bei Desktop-Computern zu ermöglichen. -
Seite 39: Pc Card (Pcmcia) Einsetzen
Benutzung des Notebooks PC Card (PCMCIA) einsetzen DT V/F CA TV DT V/F CA TV Achten Sie beim Einsetzen darauf, dass die PC Card gerade ausgerichtet ist. 3. Schliessen Sie alle Kabel oder Adapter für 1. Ist ein PC Card-Schutz eingesetzt, entfernen Sie die PC Card sorgfältig an. -
Seite 40: Optisches Laufwerk
Benutzung des Notebooks Optisches Laufwerk Einlegen einer optischen Disk 1. Drücken Sie bei eingeschaltetem Notebook 2. Ergreifen Sie die Vorderseite des Trägers und die Auswurftaste, fährt der Laufwerkträger ziehen Sie ihn vorsichtig bis zum Anschlag ein Stück aus. heraus. Achten Sie dabei darauf, nicht die Linse und die mechanischen Teile des optischen Laufwerks zu berühren. -
Seite 41: Entfernen Einer Optischen Disk
Benutzung des Notebooks Optisches Laufwerk (Fortsetzung) Entfernen einer optischen Disk 1. Drücken Sie bei eingeschaltetem Notebook die 2. Heben Sie den Rand der Disk vorsichtig hoch, Auswurftaste, fährt der Laufwerkträger ein um die Disk von der Diskfachnabe zu Stück aus. entfernen. -
Seite 42: Flash-Speicherkartenleser
Benutzung des Notebooks Flash-Speicherkartenleser Um Speicherkarten von Geräten wie Digitalkameras, MP3-Spielern, Handys und PDAs verwenden zu können, muss im Normalfall ein PCMCIA Speicherkartenleser gekauft werden. Dieser Notebook PC hat einen internen Speicherkartenleser, der die folgenden Flash-Speicherkarten lesen kann: Secure Digital (SD), Multi-Media Karte (MMC), Memory Stick (MS), Memory Stick Select (MS Select), Memory Stick Duo (mit MS Adapter), Memory Stick Pro und Memory Stick Pro Duo (mit MS Pro Adapter). -
Seite 43: Modemanschluss
Benutzung des Notebooks Modemanschluss Das Telefonkabel zum Anschluss des internen Notebook- Modems sollte zwei oder vier Leiter aufweisen (nur zwei Leiter (Telefonleitung #1) werden vom Modem benutzt) sowie einen RJ-11-Anschluss an beiden Enden. Schließen Sie ein Ende an die Modem-Schnittstelle und das andere Ende an eine analoge Telefonsteckdose an (wie man sie in Wohngebäuden findet). -
Seite 44: Netzwerkanschluss
Benutzung des Notebooks Netzwerkanschluss Verbinden Sie ein Ende eines Netzwerkkabels, das RJ-45-Stecker an beiden Enden hat, mit dem Modem/ Netzwerk-Anschluss am Notebook-PC und das andere Ende mit einem Hub oder Switch. Um die 100 BASE-TX/ 1000BASE-T-Geschwindigkeit zu erhalten, müssen Sie ein Netzwerkkabel der Kategorie 5 (nicht Kategorie 3) mit einer Twisted Pair-Verdrahtung verwenden. -
Seite 45: Energieverwaltungsmodi
Benutzung des Notebooks Energieverwaltungsmodi Das Notebook verfügt über eine Reihe automatischer und einstellbarer Stromsparfunktionen, mit denen Sie die Batterielebensdauer und Total Cost of Ownership (TCO) maximieren können. Einige dieser Funktionen können Sie über das Power-Menü im BIOS-Setup steuern, wenn APM (non-ACPI) verwendet wird. -
Seite 46: Energiezustand - Zusammenfassung
Benutzung des Notebooks Energiezustand - Zusammenfassung STATUS EINTRITTSEREIGNIS WECKEREIGNIS “Standby” • “Stand by” über die Windows-Startschaltfläche, • Beliebiges Gerät • Zeitlimit wie in der Win-Energieverwaltung • Akku niedrig der Windows-Systemsteuerung (höhere Priorität) STR (“Standby”) • Hotkey [Fn][F1] • Signal vom Modemanschluss (Suspend-to-RAM) -- •... -
Seite 47: Energieverwaltung - Standby & Schlafmodus
Benutzung des Notebooks Energieverwaltung - Standby & Schlafmodus Einstellungen zur Energieverwaltung finden Sie in der Windows-Systemsteuerung. Im Folgenden finden Sie die Eigenschaften zu den Stromoptionen in Windows ME. Hier können Sie Standby oder Ausschalten zum Abschalten des Bildschirms, die Druckstärke auf die Netztaste oder Aktivierung des Schlafmodus festlegen. -
Seite 48: Multimedia-Verbindungen (Bei Bestimmten Modellen)
Benutzung des Notebooks Multimedia-Verbindungen (bei bestimmten Modellen) Auf dieser Seite werden Multimedia-Verbindungen für die TV Tuner- und/oder UKW-Radio-Modelle angezeigt. Die TV- und Radiofunktionen sind nur durch integrierte Module bei bestimmten Modellen verfügbar. Kabelverbindung Verbinden Sie das Koaxialkabel von einem bestellten Fernsehdienst, einer auf dem Dach befestigten Antenne oder einer V-Antenne im Raum mit dem Kabeladapter. -
Seite 49: Audio/Video-Fernbedienung (Bei Bestimmten Modellen)
Benutzung des Notebooks Audio/Video-Fernbedienung (bei bestimmten Modellen) Eine drahtlose Fernbedienung zur Steuerung der Multimedia-Funktionen auf dem Notebook-PC ist den TV Tuner-Modellen beigefügt (die beigelegte Software muss installiert werden). ON/OFF MUSIC DVD/MENU Mobile Theater in Windows öffnen/schließen Die DVD-Wiedergabeapplikation starten Instant Fun öffnen/schließen, wenn das Notebook oder das Menü... - Seite 50 Benutzung des Notebooks...
-
Seite 51: Anhang
Anhang Optionales Zubehör Optionale Anschlüsse Glossar Sicherheitsaussagen Internes Modem - Kompatibilität Besitzerinformationen... -
Seite 52: Optionales Zubehör
Anhang Optionales Zubehör Diese Geräte dienen der optionalen Vervollständigung Ihres Notebooks. USB-Hub Durch Anschluss eines optionalen USB-Hubs vermehren sich die USB-Anschlüsse und Sie können schnell viele USB-Peripheriegeräte über ein einziges Kabel anschließen oder abtrennen. USB 2.0 dünnes Combo-Laufwerk Das dünne Combo-Laufwerk verwendet die Technologie von FlextraLink™ (Anti-Coaster Technologie) und FlextraSpeed™... -
Seite 53: Wireless Lan-Karte Oder Usb-Adapter
Netzwerk mit den IEEE 802.11g/b Wire- less-Standards erstellt. Der ASUS USB Wireless LAN Adapter (WL-167g) ist daumengroß, erstellt ein kabelloses Netzwerk mit den IEEE 802.11g/b Wireless-Standards und ermöglicht die Verbindung mit einem beliebigen Computer über einen USB 2.0-Anschluss. -
Seite 54: Usb Tastatur Und Maus
Anhang Optionales Zubehör (Fortsetzung) Diese Geräte dienen der optionalen Vervollständigung Ihres Notebooks. USB-Floppylaufwerk Mti diesem Notebook können Sie ein optionales USB-Interface-Diskettenlaufwerk für Standard-1.44MB (oder 720KB) 3.5-Zoll-Floppydisketten verwenden. Die Auswurftaste befindet sich im Gegensatz zu Laufwerken von Desktop-PCs für einfachere Bedienung an der oberen Kante des Floppylaufwerks. Über die LED an der Vordersteite des Floppylaufwerks können Sie Zugriffe auf das Laufwerk erkennen. -
Seite 55: Optionale Anschlüsse
Anhang Optionale Anschlüsse Diese Geräte werden von Drittherstellern angeboten. Monitorausgang Der Anschluss eines externen Monitors geschieht genau wie bei einem Standard- Desktop-PC. Schließen Sie einfach das VGA- Kabel an, und fertig! (einige Notebook- Konfigurationen verlangen eventuell zusätzliche Einstellungen für die Anzeigetreiber). Sie können den Notebookbildschirm benutzen, während Sie zugleich anderen die Ansicht desselben Bilds auf dem externen Monitor... -
Seite 56: Ieee 1394-Anschluss
Anhang Optionale Anschlüsse (Fortsetzung) Diese Geräte werden von Drittherstellern angeboten. IEEE1394-Anschluss DTV/FM CATV IEEE1394 ist ein serieller Hochgeschwindigkeitsbus wie SCSI, verfügt jedoch wie USB über einfache Anschlussmöglichkeiten und hot-plugging- Kapazitäten. Mit einem 1394-Anschluss können bis zu 63 Geräte verbunden werden, z.B. Festplatte, Scan- ner, wechselbare Laufwerke und Digitalkameras/ Videokameras (weitere 1394-Geräte können bei Verwendung eines 1394-Hubs angeschlossen... -
Seite 57: Glossar
Anhang Glossar ACPI (Advanced Configuration and Power Management Interface) Moderner Standard zur Energieverbrauchreduzierung in Computern. APM (Advanced Power Management) Moderner Standard zur Energieverbrauchreduzierung in Computern. AWG (American Wire Gauge) ANMERKUNG: Diese Tabelle dient nur als allgemeine Referenz und sollte nicht als eine Quelle für den American Wire Gauge Standard angesehen werden, da sie eventuell nicht aktuell bzw. -
Seite 58: Clock Throttling (Taktdrosselung)
Anhang Byte (Binary Term) Ein Byte ist eine Gruppe von acht aneinanderliegenden Bits. Ein Byte wird zur Darstellung eines einzelnen alphanumerischen Zeichens, Satzzeichens oder anderer Symbole verwendet. Clock Throttling (Taktdrosselung) Eine Chipsatzfunktion, die es ermöglicht, den Prozessortakt bei einem bekannten Arbeitszyklus zu stoppen und zu starten. - Seite 59 Anhang ® Kensington Locks ® ® Mit Kensington (oder kompatiblen)-Schlössern können Sie das Notebook mit Kensington kompatiblen Notebook-Sicherheitsprodukten abschließen. Diese Sicherheitsprodukte umfassen normalerweise ein Metallkabel und ein Schloss, mit der Sie das Notebook an einem festen Objekt anschließen können. Einige Sicherheitsprodukte können auch einen Bewegungsdetektor umfassen, der bei Bewegung einen Alarm auslöst.
- Seite 60 Anhang POST (Power On Self Test) Wenn Sie den Computer anschalten, führt er zuerst den POST aus, eine Reihe softwaregesteuerter Diagnosetests. Der POST prüft den Systemspeicher, die Motherboardschaltkreise, Anzeige, Tastatur, Laufwerke und andere I/O-Geräte. RAM (Random Access Memory) Es gibt unterschiedliche Arten von RAM, wie z. B. DRAM (Dynamic RAM), EDO DRAM (Extended Data Output DRAM) und SDRAM (Synchronous DRAM).
-
Seite 61: Sicherheitsaussagen
Anhang Sicherheitsaussagen DVD-ROM-Laufwerksinformation Das Notebook wird mit einem optionalen DVD-ROM-Laufwerk oder einem CD-ROM-Laufwerk ausgeliefert. Zur Ansicht von DVD-Titeln müssen Sie Ihre eigene DVD-Software installieren. Außerdem besteht die Möglichkeit, zusammen mit dem Notebook eine optionale DVD-Software zu kaufen. Das DVD-ROM-Laufwerk nimmt sowohl CDs als auch DVDs auf. Informationen zur Regionalwiedergabe Die Wiedergabe von DVD-Filmtiteln umfasst die Entschlüsselung von MPEG2-Video, digitalem AC3 Audio und die Dekodierung von CSS-geschützten Inhalten. -
Seite 62: Internes Modem - Kompatibilität
Anhang Internes Modem - Kompatibilität Das Notebook mit internem Modem entspricht den Regulationen JATE (Japan), FCC (US, Canada, Korea, Taiwan) und CTR21. Das interne Modem wurde in Übereinstimmung mit dem Ratsbeschluss 98/482/EC für paneuropäische Anschlüsse für einzelne Terminals an öffentliche Telefonnetze (PSTN) zugelassen. - Seite 63 Anhang Internes Modem - Kompatibilität (Fortsetzung) Diese Tabelle zeigt die Länder, welche momentan dem CTR21- Standard unterliegen. Land Angewandt Mehr Tests Österreich Nein Belgien Nein Tschechei Nein nicht anwendbar Dänemark Finnland Nein Frankreich Nein Deutschland Nein Griechenland Nein Ungarn Nein nicht anwendbar Island Nein...
-
Seite 64: Aussagen Zur Fcc-Entsprechung
Anhang Aussagen zur FCC-Entsprechung Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen erfüllt werden: • Dieses Gerät darf keine schädliche Störstrahlung abgeben, und • Dieses Gerät muss für empfangene Störstrahlung unempfindlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen an. -
Seite 65: Fcc-Auflagen Zu Radiofrequenzinterferenzen
Anhang FCC-Auflagen zu Radiofrequenzinterferenzen MPE-Erklärung: Dieses Gerät enthält einen Sender mit niedriger Leistung, der ein Radiofrequenz (RF)-Signal aussendet. Da dieses Gerät im 5.15 bis 5.25 GHz-Frequenzbereich arbeitet, ist sein Gebrauch auf Innenräume beschränkt, um gefährliche Interferenzen auf gleichen Kanälen mit dem Mobilen Satellitensystem zu vermeiden. -
Seite 66: Wireless-Kanäle In Verschiedenen Regionen
Anhang Wireless-Kanäle in verschiedenen Regionen N.-Amerika 2.412-2.462 GHz Kanal 01 bis Kanal 11 Japan 2.412-2.484 GHz Kanal 01 bis Kanal 14 Europa ETSI 2.412-2.472 GHz Kanal 01 bis Kanal 13 In Frankreich eingeschränkte Frequenz-Bandbreiten In einigen Teilen Frankreichs wird die Frequenzbandbreite eingeschränkt. In schlimmsten Fällen liegt die maximale Leistung in Innenräumen bei: •... - Seite 67 Anhang UL-Sicherheitsanmerkungen Erforderlich für UL 1459 betreffend Telekommunikations (Telefon)-Ausrüstungen, die zum elektrischen Anschluss an ein Telekommunikationsnetzwerk sind und deren Betriebsspannung zur Erde 200V- Spitzenspannung, 300V Spitzen-Spitzenwert und 105V RMS-Spannung nicht übertrifft und in Übereinstimmung mit dem “National Electrical Code” (NFPA 70) installiert sind. Bei der Benutzung des Notebook-Modems sollten immer grundlegende (einschließlich der folgenden) Sicherheitsvorkehrungen beachtet werden, um die Brand-, Elektroschock- und Verletzungsgefahr von Personen zu reduzieren:...
-
Seite 68: Kundendienst Warnung
Anhang Notebook PC Optisches Laufwerk Laser Sicherheitsinformationen Interne oder externe optische Laufwerke, die mit diesem Notebook PC verkauft werden, enthalten ein Produkt der Laser Klasse 1. Laser-Klassifizierungen finden Sie im Anhang am Ende dieses Benutzer- handbuches. Warnung: Modifikationen oder Vorgehensweisen, die nicht in diesem Benutzerhandbuch beschrieben werden, können zu Belastung durch schädliche Laserstrahlung führen. - Seite 69 Anhang Nordic-Vorsichtsmaßnahmen (für Notebooks mit Lithium-Ionen-Akku) CAUTION! Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions. (English) ATTENZIONE! Rischio di esplosione della batteria se sostituita in modo errato. Sostituire la batteria con un una di tipo uguale o equivalente consigliata dalla fabbrica.
-
Seite 70: Ctr 21-Genehmigung (Für Notebooks Mit Eingebautem Modem)
Anhang CTR 21-Genehmigung (für Notebooks mit eingebautem Modem) Danish Dutch English Finnish French German Greek Italian Portuguese Spanish Swedish... - Seite 71 Anhang...
-
Seite 72: Besitzerinformationen
Anhang Besitzerinformationen Diese Seite dient zur Einholung von Information zu Ihrem Notebook, für zukünftige Referenz oder für technische Hilfe. Bewahren Sie dieses Handbuch an einer sicheren Stelle auf, wenn Sie Kennworte eingetragen haben. Besitzer:_______________________________________ Telefon:___________________ Hersteller:______________________________________ Modell:___________________ Händler:________________________________________ Telefon:___________________ Bildschirmgrösse:_________Kaufdatum:__________ Seriennummer:_______________ Hersteller des Festplattenlaufwerks:__________________Größe:___________________ Hersteller des zweiten Festplattenlaufwerks:___________Größe:___________________ BIOS-Version:___________________________________ Datum:___________________...
