Benutzerhandbuch

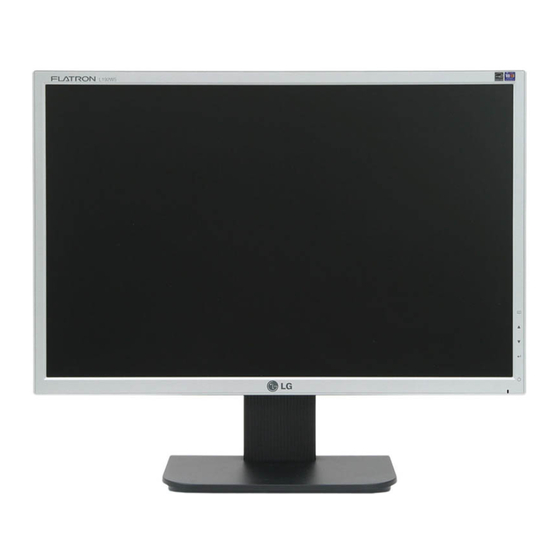

L192WS
L
esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie
das Produkt verwenden.
Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas
nachschlagen müssen.
B
eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die
darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in
Anspruch nehmen möchten.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG L192WS

  • Seite 1 Benutzerhandbuch L192WS esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen. eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in...
  • Seite 2: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts.
  • Seite 3 Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens.
  • Seite 4: Anschließen Des Displays

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Anschließen des Standfußes Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. Montieren Sie das Ständerteil am Produkt in der in der Abbildung gezeigten Richtung.
  • Seite 5: So Entfernen Sie Den Ständer

    Anschließen des Displays So entfernen Sie den Ständer: Legen Sie ein Kissen oder ein weiches Legen Sie den Monitor flach auf das Kissen bzw. das weiche Tuch. Tuch auf eine ebene Fläche. Kopfteil Ständersockel Halten Sie das Produkt wie abgebildet und heben Sie den Ständer leicht an. Halten Sie das Produkt wie abgebildet und drehen Sie den Ständersockel in Pfeilrichtung, bis Sie ein Klicken hören.
  • Seite 6 Anschließen des Displays So entfernen Sie den Ständersockel: Trennen Sie das Ständerteil, indem Sie es herausheben und gleichzeitig den Pfeil am Ständerteil drücken und den Ständersockel mit der anderen Hand halten. Das Ständerteil und der Ständersockel sind jetzt voneinander getrennt.
  • Seite 7: Positionieren Des Monitors

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors Stellen Sie die Position des Bildschirms auf unterschiedliche Weise ein, um einen höchstmöglichen Komfort zu erreichen.
  • Seite 8: Verwenden Des Computers

    Anschließen des Displays Verwenden des Computers Stellen Sie den Monitor an einem geeigneten, gut belüfteten Ort in der Nähe Ihres Computers auf. Schließen Sie das Signalkabel an. Ziehen Sie die Rändelschrauben nach dem Anbringen fest, um die Verbindung zu sichern. Schließen Sie das Netzkabel an eine geeignete und leicht z ugängliche Netzsteckdose in der Nähe des Displays an.
  • Seite 9: Bedienelemente Auf Der Vorderseite

    Bedienelemente Hinten Bedienelemente auf der Vorderseite Bedienelement Funktion Mit dieser Taste öffnen bzw. schließen Sie die MENU-Taste Bildschirmanzeige. OSD GESPERRT/ENTRIEGELT Mit dieser Funktion können Sie die aktuellen Steuereinstellungen sperren, damit sie nicht versehentlich geändert werden können. Drücken und halten Sie die Taste MENU für mehrere Sekunden.Daraufhin wird die Meldung "OSD GESPERRT"...
  • Seite 10 Bild für die momentan gewählte Bildschirm- auflösung (Anzeigemodus) automatisch ideal eingestellt. Der optimale Anzeigemodus ist L192WS : 1440 x 900 Ein-/Aus-Schalter Mit dieser Taste schalten Sie das Display ein bzw. aus. Diese Anzeige leuchtet grün, wenn sich das Display im Betriebsanzeige Normalbetrieb befindet (Ein-Modus).
  • Seite 11: Einstellen Der Funktionen Der Bildschirmanzeige (Osd)

    Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD).
  • Seite 12: Auswählen Und Einstellen Von Funktionen Der Bildschirmanzeige (Osd)

    Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. Hauptmenü Untermenü Beschreibung HELLIGKEIT Einstellen der Helligkeit bzw. des BILD Kontrasts der KONTRAST Bildschirmdarstellung GAMMA sRGB Einstellen der Bildschirmfarben VOREIN FARBSTEUERUNG 6500K 9300K GRÜN...
  • Seite 13 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste MENU. Daraufhin erscheint das Hauptmenü der OSD-Steuerung.
  • Seite 14 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung BILD Einstellen der Helligkeit des HELLIGKEIT Bildschirms. Einstellen des Bildschirmkontrastes. KONTRAST GAMMA Legen Sie den gewünschten Gamma- Wert fest. -50/0/50 Auf dem Monitor zeigen hohe Gamma- Werte weißliche Bilder, niedrige MENU : Beenden Gamma-Werte dagegen Bilder mit : Verkleinern...
  • Seite 15 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung BILDLAGE Verschieben des Bildes nach links bzw. HORIZONTAL rechts. Verschieben des Bildes nach oben bzw. VERTIKAL unten. MENU : Beenden : Verkleinern : Vergrößern SET : Anderes Untermenü auswählen GLEICHLAUF TAKT Verringern vertikaler Balken oder Streifen,...
  • Seite 16 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung SPRACHE Wählen Sie hier die Sprache, in der die Funktionen angezeigt werden sollen. INSTALLATION Einstellen der Position des OSD-Fensters auf BILDLAGE dem Bildschirm. WEISS Wenn das Ausgangssignal der Videokarte BALANCE nicht die Spezifikationen erfüllt, sind möglicherweise die Farben auf Grund von...
  • Seite 17 Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen Ist das Netzkabel des • Überprüfen Sie das Netzkabel auf richtigen Sitz Displays angeschlossen? am Display und and der Stechdose. Leuchtet die • Drücken Sie den Ein-/Ausschalter. Betriebsanzeige? Ist das Gerät •...
  • Seite 18: Falsche Bilddarstellung Auf Dem Display

    Fehleranalyse Falsche Bilddarstellung auf dem Display Falsche Position auf • Drücken Sie die Taste AUTO/SET, um die Darstellung des Displays automatisch optimal dem Display. einzustellen. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein.
  • Seite 19 Fehleranalyse Falsche Bilddarstellung auf dem Display Die Bildschirmfarbe ist • Überprüfen Sie, ob das Signalkabel richtig monochrom oder nicht angeschlossen ist. Befestigen Sie es ggf. mit einem normal. Schraubendreher. • Achten Sie darauf, dass die Grafikkarte vorschriftsmäßig in den Steckplatz eingesetzt ist. •...
  • Seite 20: Technische Daten

    Technische Daten 19 Zoll (48 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung 19 Zoll Bilddiagonale 0,2835 mm Pixelabstand Horizontale Freq. 30 - 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 - 75 Hz (Automatisch) Eingangsform Separat TTL SOG (Sync On Green) Signaleingang 15-poliger D-Sub-Stecker Videoeingang Eingangsform...
  • Seite 21: Voreingestellte Modi (Auflösung)

    Technische Daten Voreingestellte Modi (Auflösung) Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) Vertikale Freq. (Hz) 640 x 350 31,469 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 832 x 624 49,725 1024 x 768 48,363...
  • Seite 22: Installieren Der Halterung Für Die Wandmontage

    Installieren der Halterung für die Wandmontage Dieses Produkt erfüllt die Anforderungen für Wandhalterungen sowie für das Wechselgerät. Legen Sie ein Kissen oder ein weiches Legen Sie den Monitor flach auf das Kissen bzw. das weiche Tuch. Tuch auf eine ebene Fläche. Kopfteil Ständersockel Halten Sie das Produkt wie abgebildet und heben Sie den Ständer leicht an.
  • Seite 23 Installieren der Halterung für die Wandmontage Installieren der Halterung für die Wandmontage Wandmontageplatte (separat erhältlich) Das Produkt kann als Standgerät eingesetzt werden oder mithilfe einer Montageplatte an der Wand angebracht werden. Weitere Informationen erhalten Sie im Installationshandbuch, das der Wandmontageplatte beigefügt ist. Kensington Sicherheitsvorrichtung Verbindung zu einem Sicherungskabel, das separat in den meisten Computer-...
  • Seite 24 Digitally yours...
