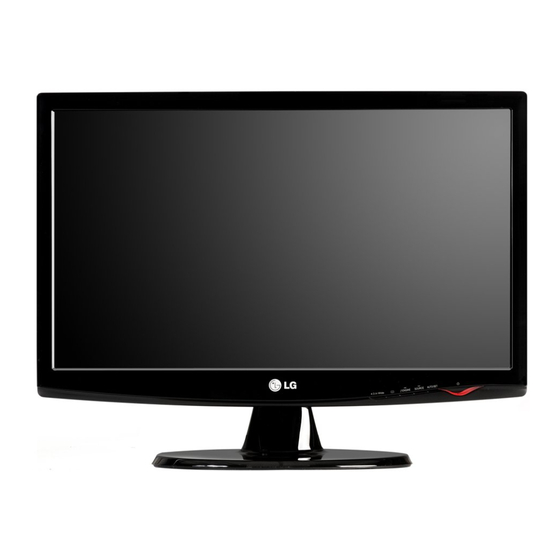

Benutzerhandbuch
W2043T
W2243T
W2343T
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG W2043T
Inhaltszusammenfassung für LG W2043T
- Seite 1 Benutzerhandbuch W2043T W2243T W2343T esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen. eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in Anspruch nehmen möchten.
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts. -
Seite 3: Installation
Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens. -
Seite 4: Sichere Entsorgung
Wichtige Sicherheitshinweise Reinigung Ziehen Sie den Netzstecker des Displays aus der Steckdose, bevor Sie die Bildschirmoberfläche säubern. Verwenden Sie dazu ein feuchtes (nicht nasses) weiches Mikrofaser-Tuch. Sprühen Sie nicht mit einem Reinigungsspray direkt auf den Bildschirm, da das Spray teilweise in die Gehäuseöffnungen gelangen und Stromschläge verursachen kann. -
Seite 5: Anschließen Des Displays
Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Montieren des Standfußes Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. Befestigen Sie den Ständersockel am Ständerteil in der entsprechenden Richtung. -
Seite 6: Abbauen Des Standfußes
Anschließen des Displays Abbauen des Standfußes Legen Sie ein Kissen oder ein weiches Legen Sie den Monitor mit der Tuch auf eine ebene Oberfläche. Vorderseite nach unten auf das Kissen oder das weiche Tuch. Drehen Sie die Verriegelung in Pfeilrichtung in die abgebildete Stellung. Wenn Sie die Standplatzunterseite nicht freigeben können, though die verriegelnrippe in einer Freigabeposition ist, drücken bitte die angezeigte Rippe runter und wiederholen. -
Seite 7: Positionieren Des Monitors
Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors Stellen Sie die Position des Bildschirms auf unterschiedliche Weise ein, um einen höchstmöglichen Komfort zu erreichen. -
Seite 8: Verwenden Des Computers
Anschließen des Displays Verwenden des Computers Stellen Sie sicher, dass der Computer und der Monitor ausgeschaltet sind. Schließen Sie die Kabel wie in der nachstehenden Abbildung für gezeigt an. DVI-D-Kabel anschließen HINWEIS Dies ist eine vereinfachte Darstellung der Rückansicht. D-Sub-Kabel (PC) anschließen Die Rückansicht zeigt ein allgemeines Modell. - Seite 9 Anschließen des Displays Verwenden Sie das Kabel Inhaber (Diese Eigenschaft ist nicht in allen Modellen vorhanden.) Kabelhalter...
-
Seite 10: Bedienelemente Auf Der Vorderseite
Bedienelemente Bedienelemente auf der Vorderseite Bedienelement Funktion Mit dieser Taste rufen Sie die Funktionen 4:3 -Taste BREITBILD, PHOTO EFFECT auf. Nähere Informationen hierzu finden Sie auf den Seiten B17. Mit dieser Taste öffnen bzw. schließen Sie die MENU-Taste Bildschirmanzeige. OSD GESPERRT/ENTRIEGELT Mit dieser Funktion können Sie die momentanen Einstellungen sperren, damit diese nicht versehentlich geändert werden. - Seite 11 Bildschirmanzeige (OSD) gehen. Damit wird das angezeigte Bild für die momentan gewählte Bildschirm- auflösung (Anzeigemodus) automatisch ideal eingestellt. Der optimale Anzeigemodus ist: W2043T : 1600 x 900 W2243T/W2343T : 1920 x 1080 Ein-/Aus-Schalter Mit dieser Taste schalten Sie das Display ein bzw. aus.
-
Seite 12: Einstellen Der Funktionen Der Bildschirmanzeige (Osd)
Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD). -
Seite 13: Auswählen Und Einstellen Von Funktionen Der Bildschirmanzeige (Osd)
Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. Hauptmenü Untermenü Beschreibung 4:3 BREIBILD Bildgröße einstellen NORMAL PHOTO GAUSSSCHE UNSCHÄRFE Bildschirm-Farbmodus einstellen EFFECT SEPIA MONOCHROM HELLIGKEIT Einstellen der Helligkeit bzw. des BILD KONTRAST Kontrasts der Bildschirmdarstellung... - Seite 14 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste MENU. Daraufhin erscheint das Hauptmenü der OSD-Steuerung.
- Seite 15 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung BILD Einstellen der Helligkeit des HELLIGKEIT Bildschirms. KONTRAST Einstellen des Bildschirmkontrastes. GAMMA Legen Sie den gewünschten Gamma- Wert fest. -50/0/50 Auf dem Monitor zeigen hohe Gamma- Werte weißliche Bilder, niedrige MENU : Beenden Gamma-Werte dagegen Bilder mit : Verkleinern...
- Seite 16 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung GLEICHLAUF Verschieben des Bildes nach links bzw. HORIZONTALE rechts. Verschieben des Bildes nach oben bzw. VERTIKAL unten. TAKT Verringern vertikaler Balken oder Streifen, die im Hintergrund des Bildschirms sichtbar sind.
- Seite 17 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung SETUP SPRACHE Wählen Sie hier die Sprache, in der die Funktionen angezeigt werden sollen. Einstellen der Position des OSD-Fensters auf BILDLAGE dem Bildschirm. Wenn das Ausgangssignal der Videokarte WEISS nicht die Spezifikationen erfüllt, sind BALANCE möglicherweise die Farben auf Grund von...
- Seite 18 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Der OSD Schirm erscheint, wenn Sie die Taste auf der rechten Unterseite des Monitors Taste drücken. Hauptmenü Untermenü Beschreibung 4 : 3 BREITBILD Einstellung des Bildgröße des Bildschirms. BREITBILD • WIDE (BREITBILD) : Zur Vollbildansicht wechseln, je nach Eingangssignal des Bildes.
- Seite 19 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Der OSD Schirm erscheint, wenn Sie die Taste auf der rechten Unterseite des Monitors Taste drücken. Menüname Symbole Untermenüs Hauptmenü Untermenü Beschreibung FILM Mit dieser Funktion können Sie problemlos INTERNET das optimale Bild für die jeweiligen Bedingungen (Raumbeleuchtung, Bildtypen usw.) einstellen.
- Seite 20 Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen Ist das Netzkabel des • Überprüfen Sie das Netzkabel auf richtigen Sitz Displays angeschlossen? am Display und and der Stechdose. Leuchtet die • Drücken Sie den Ein-/Ausschalter. Betriebsanzeige? •...
-
Seite 21: Falsche Bilddarstellung Auf Dem Display
Fehleranalyse Falsche Bilddarstellung auf dem Display Falsche Position auf • Drücken Sie die Taste AUTO/SET, um die dem Display. Darstellung des Displays automatisch optimal einzustellen. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein. - Seite 22 Fehleranalyse Falsche Bilddarstellung auf dem Display Die Bildschirmfarbe ist • Überprüfen Sie, ob das Signalkabel richtig monochrom oder nicht angeschlossen ist. Befestigen Sie es ggf. mit einem normal. Schraubendreher. • Achten Sie darauf, dass die Grafikkarte vorschriftsmäßig in den Steckplatz eingesetzt ist. •...
-
Seite 23: Technische Daten
Technische Daten W2043T 20,0 Zoll (50,8 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung Sichtbare Bildschirmdiagonale: 50,8 cm 0,2766*0,2766 mm Pixelabstand Horizontale Freq. Analog : 30 - 83 kHz (Automatisch) Sync-Eingang Digital : 30 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch) - Seite 24 Technische Daten W2243T 21,5 Zoll (54,6 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung Sichtbare Bildschirmdiagonale: 54,6 cm 0,248*0,248 mm Pixelabstand Horizontale Freq. Analog : 30 - 83 kHz (Automatisch) Sync-Eingang Digital : 30 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch) Eingangsform Separat TTL, Positiv/Negativ SOG (Sync On Green)
- Seite 25 Technische Daten W2343T 23 Zoll (58,4 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung Sichtbare Bildschirmdiagonale: 58,4 cm 0,266*0,266 mm Pixelabstand Horizontale Freq. Analog : 30 - 83 kHz (Automatisch) Sync-Eingang Digital : 30 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch) Eingangsform Separat TTL, Positiv/Negativ SOG (Sync On Green)
- Seite 26 Technische Daten Dieses Produkt erfüllt die Anforderungen für Wandhalterungen sowie für das Wechselgerät. W2043T Vertikale Freq. (Hz) Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) 31,468 720 x 400 31,469 640 x 480 37,500 640 x 480 37,879 800 x 600 46,875 800 x 600...
-
Seite 27: Installieren Der Halterung Für Die Wandmontage
Installieren der Halterung für die Wandmontage Dieser Monitor erfüllt die Anforderungen für Wand- oder Wechselhalterungen. Legen Sie den Monitor mit der Vorderseite nach unten auf ein Kissen oder ein weiches Tuch. Drehen Sie die Verriegelung in Pfeilrichtung in die abgebildete Stellung. Installieren der Halterung für die Wandmontage. - Seite 28 Digitally yours...
