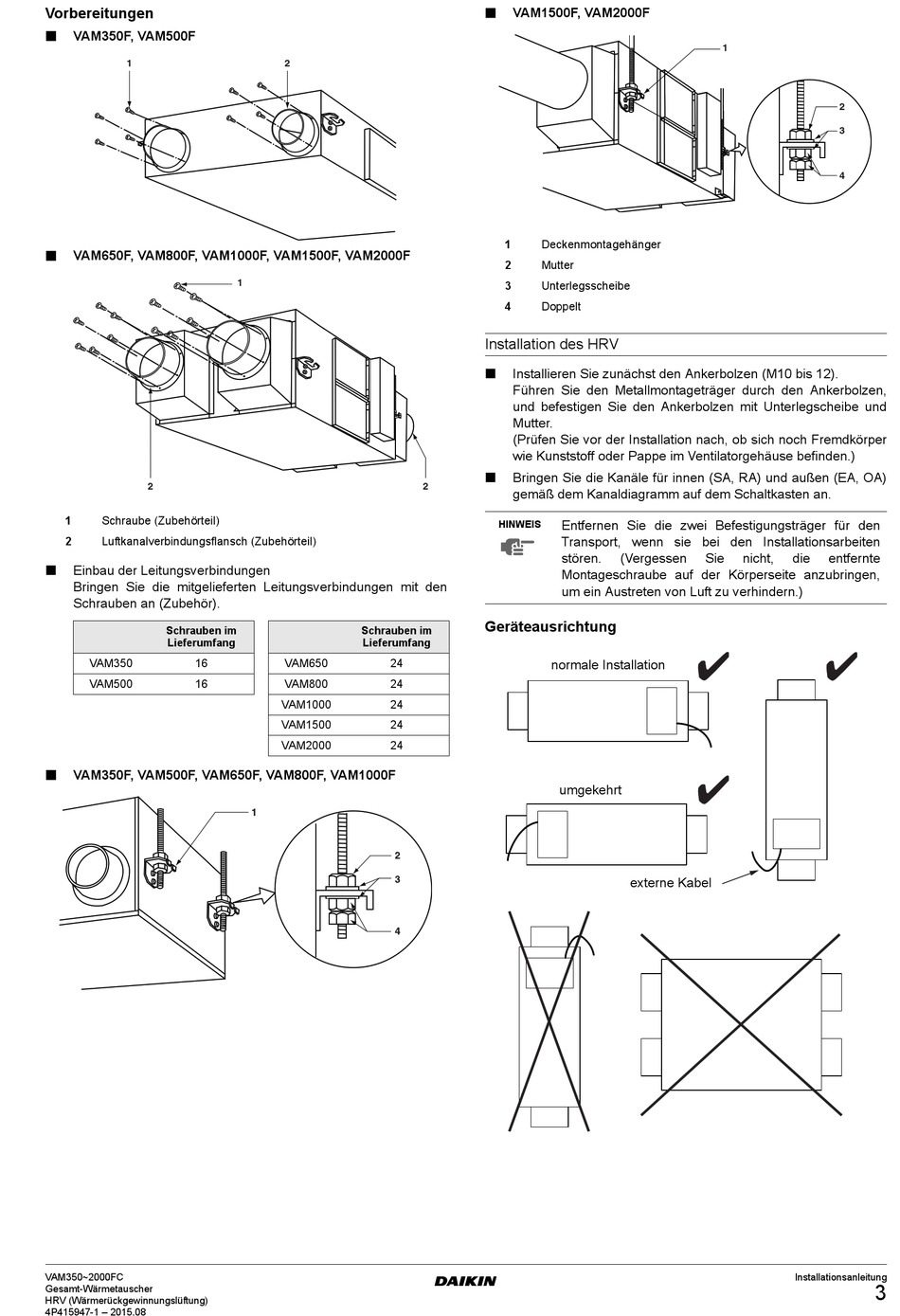

Vorbereitungen
VAM350F, VAM500F
1
VAM650F, VAM800F, VAM1000F, VAM1500F, VAM2000F
2
1
Schraube (Zubehörteil)
2
Luftkanalverbindungsflansch (Zubehörteil)
Einbau der Leitungsverbindungen
Bringen Sie die mitgelieferten Leitungsverbindungen mit den
Schrauben an (Zubehör).
Schrauben im
Lieferumfang
VAM350
16
VAM500
16
VAM350F, VAM500F, VAM650F, VAM800F, VAM1000F
VAM350~2000FC
Gesamt-Wärmetauscher
HRV (Wärmerückgewinnungslüftung)
4P415947-1 – 2015.08
2
1
Schrauben im
Lieferumfang
VAM650
24
VAM800
24
VAM1000
24
VAM1500
24
VAM2000
24
VAM1500F, VAM2000F
1
Deckenmontagehänger
2
Mutter
3
Unterlegsscheibe
4
Doppelt
Installation des HRV
Installieren Sie zunächst den Ankerbolzen (M10 bis 12).
Führen Sie den Metallmontageträger durch den Ankerbolzen,
und befestigen Sie den Ankerbolzen mit Unterlegscheibe und
Mutter.
(Prüfen Sie vor der Installation nach, ob sich noch Fremdkörper
wie Kunststoff oder Pappe im Ventilatorgehäuse befinden.)
Bringen Sie die Kanäle für innen (SA, RA) und außen (EA, OA)
2
gemäß dem Kanaldiagramm auf dem Schaltkasten an.
Entfernen Sie die zwei Befestigungsträger für den
HINWEIS
Transport, wenn sie bei den Installationsarbeiten
stören.
Montageschraube auf der Körperseite anzubringen,
um ein Austreten von Luft zu verhindern.)
Geräteausrichtung
normale Installation
umgekehrt
1
(Vergessen
Sie
nicht,
externe Kabel
2
3
4
die
entfernte
Installationsanleitung
3
