Steca TF B202 Montage- Und Bedienungsanleitung
Inhaltszusammenfassung für Steca TF B202

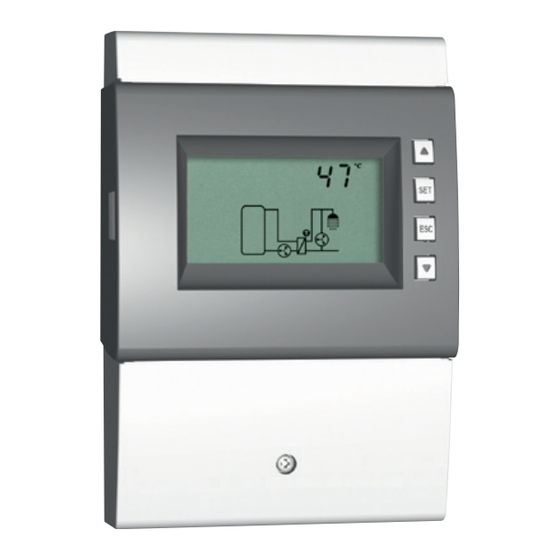

- Seite 1 Frischwasserregler Montage- und Bedienungsanleitung 744.642 | Z02 | 2013-08-28 | Änderungen aufgrund technischer Verbesserungen vorbehalten!
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Allgemeine Sicherheitshinweise ......3 2. EG-Konformitätserklärung ........3 3. Bestimmungsgemäßer Gebrauch ......3 4. Zu dieser Anleitung ..........3 Inhalt ................3 Zielgruppe ..............3 5. Installation .............. 4 Gehäuse öffnen/schließen ........... 4 Gehäuse montieren ............ 5 Elektrische Anschlüsse herstellen ........ 6 6. -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise • Dieses Dokument ist Teil des Produkts. • Installieren und benutzen Sie das Gerät erst, nachdem Sie dieses Dokument gelesen und verstanden haben. • Bewahren Sie dieses Dokument während der Lebensdauer des Geräts auf. Geben Sie das Dokument an nachfolgende Besitzer und Benutzer weiter. • Befolgen Sie alle Sicherheitshinweise. -
Seite 4: Installation
Installation Hinweis Nachstehend ist ausschließlich die Installation des Reglers beschrieben. Befolgen Sie beim Installieren von externen Komponenten (Pumpen, Speicher, Ventile etc.) die Anlei- tung des jeweiligen Herstellers. Gehäuse öffnen/schließen 5.1.1 Frontblende entfernen Frontblende an seitlichen Griffrillen fassen und nach vorne abziehen (Abb. -
Seite 5: Gehäuse Montieren
Gehäuse montieren √ Der Montageort erfüllt die erforderlichen Einsatzbedingungen; mehr dazu im Ab- schnitt 13, S. 24. √ Die Montagefläche ist senkrecht und ermöglicht die freie Montage an einer gut zugänglichen Position. Gefahr Lebensgefahr durch Stromschlag! • Gerät vom Netz trennen, bevor das Gehäuse geöffnet wird. • Sicherstellen, dass die Stromversorgung bei offenem Gehäuse nicht unbeabsichtigt eingeschaltet werden kann. -
Seite 6: Elektrische Anschlüsse Herstellen
Elektrische Anschlüsse herstellen Gefahr Lebensgefahr durch Stromschlag! Stellen Sie sicher, dass bei den in diesem Abschnitt beschriebenen Arbeiten folgende Bedingungen erfüllt sind: • Während der Installation sind alle zum Regler führenden Leitungen vom Stromnetz getrennt und können nicht unbeabsichtigt mit dem Stromnetz verbunden werden! • Jede Anschlussklemme ist nur mit einer Leitungsader belegt. -
Seite 7: Position Der Anschlussklemmen
5.3.1 Position der Anschlussklemmen L R1 R2 X L 1 2 3 const. const. PEPE PEPE Abb. 3: Anschlussklemmen im unteren Teil des Reglers (Klemmenabdeckung entfernt) Klemmenblock Netzanschlüsse: 1x Phasenleiter (Netzeingang) R1, R2 2x Ausgang (Triac, für Pumpen) nicht belegt 2x Phasenleiter (Ausgänge, Dauerspannung) const. -
Seite 8: Leitungsöffnungen Vorbereiten
5.3.2 Leitungsöffnungen vorbereiten Die Leitungen können durch Öffnungen in der Gehäuserückwand oder in der Gehäu- seunterseite zugeführt werden. Die Öffnungen sind vorgestanzt und müssen vor dem Montieren nach Bedarf vorbereitet werden. So bereiten Sie die Leitungsöffnungen an der Gehäuserückwand vor: 1. - Seite 9 So entfernen Sie die Kunststoffbrücken: 1. Schlitzschraubendreher an der rechten Kunststoffbrücke zwischen Gehäuse und Federklemme ansetzen (Abb. 5). 2. Schlitzschraubendreher vorsichtig nach links drücken . Dabei die Federklemme nach rechts hebeln, bis die Kunststoffbrücke frei ist. ...
-
Seite 10: Klemmenzuordnung
Klemmenzuordnung Tab. 1 beschreibt die Zuordnung der externen Komponenten (Pumpen, Fühler) zu den Reglerklemmen. Zur Verdeutlichung zeigt Abb. 6 die Symbole der externen Komponen- ten auf der Anzeige. Nr. in Externe Komponente Klemmenbelegung Abb. 6 Pumpe Primärkreis R1, N, PE Standardpumpe 230 V R1, N, PE (PWM R1, Hocheffizienzpumpe... -
Seite 11: Aufbau
Aufbau Gehäuse siehe Ab- Nr. Element schnitt Taste Betriebsart (unter Frontblende) Bedientasten , SET, ESC, Anzeige Frontblende Klemmenabdeckung 5.3.1 Befestigungsschraube der – Klemmenabdeckung Abschnitt 5.3.1 beschreibt die Anschlussklemmen unter der Klemmenabdeckung. Abb. 7: Vorderansicht des Reglers Anzeige 7.2.1 Übersicht... -
Seite 12: Verwendete Symbole
7.2.2 Verwendete Symbole Nachstehende Tabelle beschreibt die in Abb. 8 verwendeten Symbole. Symbol Beschreibung Symbol Beschreibung Rohrleitung Pumpe, eingeschaltet externer Wärmetauscher Pumpe, ausgeschaltet Brauchwasser-Entnahmestelle Temperaturfühler (Pt1000, Grundfos Direct Sensors Speicher Durchflusssensor (Grundfos Direct Sensors Handbetrieb 7.2.3 Einstellmenü Das Einstellmenü ( in Abb. 8) enthält folgende Einträge: Uhrzeit Funktionen Parameter... -
Seite 13: Bedienung
Bedienung Bedientasten Die Bedienung erfolgt mit den Tasten , , SET, ESC und wie folgt: • blättert im Menü nach oben • erhöht einen Einstellwert um 1 Stufe • blättert im Menü nach unten • verringert einen Einstellwert um 1 Stufe • wählt einen Einstellwert zum Ändern an (Einstellwert blinkt) • bestätigt einen Einstellwert oder springt eine Menü... -
Seite 14: Parameter Einstellen
Parameter einstellen Funktionsweise Es ist der Parameter Warmwassertemperatur einstellbar. Der Regler versucht, die Warmwassertemperatur auf den eingestellten Wert zu regeln. Die Warmwassertemperatur kann innerhalb folgender Grenzen geändert werden. Minimal: 20 °C Maximal: 90 °C Werkseinstellung: 50 °C Bedienung So stellen Sie die Warmwassertemperatur ein: √... -
Seite 15: Betriebsarten
Betriebsarten Betriebsart wechseln Achtung Gefahr von Pumpenschäden durch Trockenlaufen. Schalten Sie die Betriebsarten Hand- betrieb und Automatik nur ein, wenn die Anlage befüllt ist. 1. Frontblende entfernen. 2. Taste 2 Sekunden drücken, um die Betriebsart zu wechseln. 3. Bei Bedarf Schritt 2. wiederholen. 4. -
Seite 16: Betriebsart Automatik
Bedienung So schalten Sie die Ausgänge ein und aus ( 1. Bei Bedarf drücken, um einen anderen Ausgang zu wählen. 2. SET drücken. Der Schaltzustand blinkt. 3. drücken, um den Schaltzustand zu ändern. 4. SET drücken, um die Änderung zu übernehmen. So zeigen Sie aktuelle Temperaturen, Durchflusswerte und Betriebsstunden an: 1. - Seite 17 Bedienung √ Der Regler ist in der Statusanzeige. So zeigen Sie den Status externer Komponenten an: drücken, um den Status einer anderen Komponente anzuzeigen ( , Kompo- nente blinkt). So zeigen Sie die gespeicherten Min.-/Max.-/Differenzwerte an und setzen Sie zurück: 1.
-
Seite 18: Funktionen
Funktionen 10.1 Bedienung Funktion aktivieren Um die Funktion verwenden zu können, muss sie aktiviert wer- den (Aktivierung = on; Abb. links) und ihre Kenngrößen müssen vollständig eingestellt werden. Wird die Funktion aktiviert und verlassen, bevor ihre Kenngrö- ßen eingestellt sind, blinkt kurz oFF. Danach wird die Funktion mit dem Schaltzustand off angezeigt (Funktion ist deaktiviert). -
Seite 19: Funktionsbeschreibung
10.2 Funktionsbeschreibung Die Tabellen in diesem Abschnitt beschreiben die Kenngrößen der Funktionen. Die Zeilen enthalten die Kenngrößen in der gleichen Reihenfolge, wie sie auf der Anzeige erscheinen. Einige Kenngrößen erscheinen auf der Anzeige nur, wenn die übergeordnete Kenngröße eingeschaltet ist (on). 10.2.1 Zirkulation Schaltet eine Zirkulationspumpe temperatur-/zeit-/zapfgesteuert ein und... - Seite 20 Ausschalttemperatur T + 2 K 95 °C 35 °C on, off Zeitsteuerung Zeitfenster 1 Start/Ende 0:00 23:59 6:00/8:00 wie Abb. zu Zeitfenster 1 Zeitfenster 2 Start/Ende 0:00 23:59 12:00/13:30 wie Abb. zu Zeitfenster 1 Zeitfenster 3 Start/Ende 0:00 23:59 18:00/20:00 on, off Zapfsteuerung Einschaltdauer...
-
Seite 21: Demontage Und Entsorgung
Demontage und Entsorgung Gefahr Lebensgefahr durch Stromschlag! • Gerät vom Netz trennen, bevor das Gehäuse geöffnet wird. • Alle Arbeiten am geöffneten Gerät dürfen nur von einer Fachkraft ausgeführt werden. 1. Regler in umgekehrter Reihenfolge wie bei der Installation demontieren. 2. -
Seite 22: Fehlermeldungen
Pumpe läuft, obwohl kein Trinkwasser gezapft wird Pumpensymbol rotiert • Pumpe läuft wegen Blo- Kein Fehler. ckierschutz. • Pumpe läuft wegen aktiver Zirkulationsfunktion. Grundfos Direct Sensors zeigt Grundfos Direct Sensors nicht Grundfos Direct Sensors Durchfluss an, obwohl kein richtig geerdet. zusätzlich erden: Klemme Trinkwasser entnommen wird. - Seite 23 Am Temperaturfühler des Grundfos Am Fühlereingang angeschlos- Direct Sensors wurde ein Kurz- sene Leitung und Direct Sensors schluss erkannt (Fühlereingang E.1). überprüfen. Die Solltemperatur Warmwasser wird nicht erreicht. Mögliche Ursachen: • Speicher nicht aufgeheizt • Speicher aufheizen • Absperrhahn im Primärkreis • Absperrhahn überprüfen geschlossen • Luft in den Rohrleitungen...
-
Seite 24: Technische Daten
Technische Daten 13.1 Regler Ein-/Ausgänge Bemessungsspannung (System spannung) 115 ... 230 V~, 50/60 Hz Eigenverbrauch < 1 W (Standby) Ausgänge R1, R2 Anzahl Triac Schaltstrom jeweils 1,1 (1,1) A Spannung 115 ... 230 V~, 50/60 Hz Signalein-/ausgänge Signaleingänge 1 ... 5 Anzahl Pt1000 (Temperaturerfassung) Signaleingang E.1... -
Seite 25: Kabelspezifikation
13.2 Kabelspezifikation Netzkabel Netzzuleitungstyp H05 VV-... (NYM…) Außendurchmesser Mantel 6,5 mm bis 10 mm Aderquerschnitt eindrähtig (starr) ≤ 2,5 mm feindrähtig (mit Aderendhülsen) ≤ 1,5 mm Durchmesser der internen Zugentlastung 6,5 mm bis 10 mm Signalkabel Länge Fühlerkabel ≤ 100 m, einschließlich Verlängerung Verlängerungskabel Fühler Ausführung Adern paarweise verdrillt für Länge > 10 m Querschnitt je Ader 0,75 mm für Länge <... -
Seite 26: Haftungsausschluss
Haftungsausschluss Sowohl das Einhalten dieser Anleitung als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Instandhaltung des Reglers, können vom Herstel- ler nicht überwacht werden. Eine unsachgemäße Ausführung der Installation kann zu Sachschäden führen und in Folge Personen gefährden. Daher übernimmt der Hersteller keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, fehlerhafter Ausführung der Installationsarbeit, unsachgemäßem Betrieb sowie falscher Verwendung und Instandhal-... -
Seite 27: Notizen
Notizen 744.642 | Z02 | 2013-08-28... - Seite 28 744642 744.642 | Z02 | 2013-08-28...
