LiftMaster TCT3E Bedienungs-/Montageanleitung

Bedienungs-/Montageanleitung
Programmschaltuhr
TCT3E
3.Installation
3.1. Mit der Zeitschaltuhr TCT3E von Chamberlain können Sie
ihre Rollläden komfortabel steuern. Der gewöhnliche Schalter
wird einfach gegen die TCT3E ersetzt. Bitte beachten Sie dabei
die Installations- und Sicherheitshinweise.
3.2. Der eingebaute Zeitschalter bietet Ihnen zusätzlichen Komfort:
Programmieren Sie eine feste, tägliche Öffnungs- und Schließzeit
für Ihren Rollladen oder Ihre Markise oder programmieren Sie
für jeden einzelnen Wochentag eine andere Öffnungs- und Schließ-
zeit. Sie können die Rollläden auch morgens automatisch öffnen
lassen, um sie abends wieder manuell zu schließen und umgekehrt.
3.3. Darüberhinaus lässt sich zusätzlich der optional erhältliche
Kabellichtsensor TCLS2E anschließen. Mit dem Kabellichtsensor
können sie ihre Rollläden sogar helligkeitsabhängig öffnen und
schließen lassen. Dies spart Energie und schützt ihre Räume vor
zu starker Sonneneinstrahlung.
4. Bedienung
4.1. Nach der fachgerechten Installation können Sie sofort alle
notwendigen Einstellungen vornehmen.
4.2. Wochentag und Uhrzeit einstellen
Taste Mode > 2 Sek.
Der Wochentag blinkt. Das Uhrensymbol, die Stunden- und
Minutenanzeige und der Doppelpunkt werden statisch angezeigt.
Nach Neueinstellung und Reset ist die Werkseinstellung = 12:00
(1=Montag)
Mit den Tasten AUF oder AB den Wochentag einstellen
Der gewählte Wochentag blinkt
Mit der Taste Mode bestätigen
Die Uhrzeit (Stundenanzeige) blinkt. Das Uhrensymbol, der
eingestellte Wochentag, die Minutenanzeige und der Doppelpunkt
werden statisch angezeigt.
Mit den Tasten AUF oder AB die Stunden-Uhrzeit einstellen
Sobald die AUF- oder AB-Taste gedrückt wird, blinkt die Anzeige
nicht mehr. Bei dauerhaft gedrückter AUF-oder AB-Taste
zählt die Stundenanzeige bis zur nächsten 5er Zahl und erhöht
sich dann in 5er Schritten.
11. Technische Informationen
Versorgungsspannung ..............230V/50Hz ± 10%
Ausgänge..................................2 Relais Schließer ..................................................
(nicht potenzialfrei)
Funktionsmodi..........................auto/man/Ferien
Schaltleistung ...........................230V/3A bei cosf = 1
Umgebungstemperatur .............-5 .......+ 45
o o
Laufzeit ....................................2,5 Min
Umschaltverzögerung ..............mind. 0,5 Sek.
Ganggenauigkeit ......................+/- 1,5 Sek./Tag
Gangreserve..............................ca. 1 Min.
Programm .................................Wochenuhr mit Lichtsteuerung
Gehäuse ....................................Unterputzmontage
Speicherplätze ..........................7 für AUF; 7 für AB ..................................................
1 Sonnenwert ..................................................
1 Dämmerungswert
Lichtwerte ................................Sonne
in 9 Stufen ................................ca. 1k.....65k Lux
einstellbar .................................Dämmerung; ca. 15....300 Lux

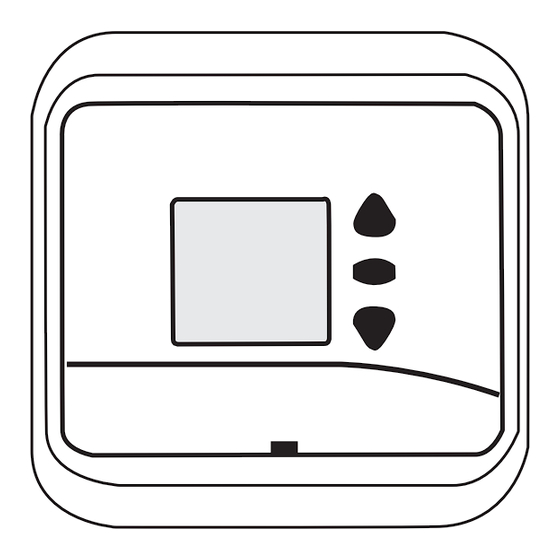

1.Programmschaltuhr TCT3E
1.1. Tastenfunktionen
AUF
STOP (MODE)
AB
Taste AUF AUF-Fahrbefehl 2,5 Min.
oder STOP bei laufendem Motor
Taste AB AB-Fahrbefehl 2,5 Min. oder
STOP bei laufendem Motor
Taste MODE >2 Sek. • Aktivierung des Programmiermodus
• STOP bei laufendem Motor
• Abbruch der Programmierfunktion
Taste MODE <2 Sek. • Ändern der Modi (auto/man/Ferien)
• Stop bei laufendem Motor
4.2. Schaltzeit programmieren
Mit der Taste Mode bestätigen
Die Uhrzeit (Minutenanzeige) blinkt. Das Uhrensymbol, der
eingestellte Wochentag, die Stundenanzeige und der
Doppelpunkt werden statisch angezeigt.
Mit den Tasten AUF oder AB die Minuten-Uhrzeit einstellen
Sobald die AUF- oder AB-Taste gedrückt wird, blinkt die
Anzeige nicht mehr. Bei dauerhaft gedrückter AUF- oder
AB-Taste zählt die Minutenanzeige bis zur nächsten
5er Zahl und erhöht sich dann in 5er Schritten
Mit der Taste Mode bestätigen
Aktuelle Stundenanzeige der AUF-Zeit wird blinkend
angezeigt. Der AUF-Pfeil, die 1 für Montag und die
Minutenanzeige werden statisch angezeigt. Nach
Neuinitialiesierung ist die Werkseinstellung der
AUF-Zeit = 07:00.
4.3. Schaltzeit programmieren
Mit den Tasten AUF oder AB die Stunden der Schaltzeit
einstellen
Sobald die AUF- oder AB-Taste gedrückt wird, blinkt die
Anzeige nicht mehr. Bei dauerhaft gedrückter AUF- oder
AB-Taste zählt die Stundenanzeige bis zur nächsten
5er Zahl und erhöht sich dann in 5er Schritten.
Mit der Taste Mode bestätigen
Aktuelle Minutenanzeige der AUF-Zeit wird blinkend
angezeigt. Der AUF-Pfeil, die 1 für Montag und die
Stundenanzeige werden statisch angezeigt.
Mit den Tasten AUF oder AB die Minuten der Schaltzeit
einstellen
Sobald die AUF- oder AB-Taste gedrückt wird, blinkt die
Anzeige nicht mehr. Bei dauerhaft gedrückter AUF- oder
AB-Taste zählt die Minutenanzeige bis zur nächsten
5er Zahl und erhöht sich dann in 5er Schritten.
Mit der Taste Mode bestätigen
Aktuelle Stundenanzeige der AB-Zeit wird blinkend angezeigt.
Der AB-Pfeil, die 1 für Montag und die Minutenanzeige
werden statisch angezeigt. Nach Neuintialisierung ist die
Werkseinstellung der AB-Zeit = 21:00
12. Reset
Reset-Taste
Reset-Taste ca. 2 Sek
(unter Frontplatte)
1.2. Die Teile werden einfach ineinander gesteckt und können
durch vorsichtiges Herausziehen wieder gelöst werden (der
Rahmen ist passend zum Busch-Jäger alpha nea® Programm).
4.3. Schaltzeit programmieren
Mit den Tasten AUF oder AB die Minuten der Schaltzeit
einstellen
Sobald die AUF- oder AB-Taste gedrückt wird, blinkt die
Anzeige nicht mehr. Bei dauerhaft gedrückter AUF- oder
AB-Taste zählt die Minutenanzeige bis zur nächsten
5er Zahl und erhöht sich dann in 5er Schritten.
Mit der Taste Mode bestätigen
Aktuelle Minutenanzeige der AUF-Zeit wird blinkend
angezeigt. Der AUF-Pfeil, die 1 für Montag und die
Stundenanzeige werden statisch angezeigt.
Mit den Tasten AUF oder AB die Minuten der Schaltzeit
einstellen
Sobald die AUF- oder AB-Taste gedrückt wird, blinkt die
Anzeige nicht mehr. Bei dauerhaft gedrückter AUF- oder
AB-Taste zählt die Minutenanzeige bis zur nächsten 5er
Zahl und erhöht sich dann in 5er Schritten.
Mit der Taste Mode bestätigen
Aktuelle Stundenanzeige der AUF-Taste gedrückt wird, blinkt
die Anzeige nicht mehr. Bei dauerhaft gedrückter AUF- oder
AB-Taste zählt die Minutenanzeige bis zur nächsten 5er Zahl
und erhöht sich dann in 5er Schritten.
Die Schaltzeiten für die restlichen Wochentage wie oben
beschrieben einstellen.
Nach dem Bestätigen der Schaltzeit Sonntag AB
Mit der Taste Mode bestätigen
Programmier-Modus verlassen. Uhrzeit und ausgewählter
Modus werden angezeigt.
13. Garantie
Chamberlain GmbH gewährleistet dem Erstkäufer einer Programmschaltuhr für einen
Zeitraum von 24 Monaten (2 Jahre) ab Kaufdatum, dass dieses Produkt frei von
Material-und/oder Verarbeitungsfehlern ist. Der Erstkäufer ist verpflichtet, das Produkt
bei Empfang auf sichtbare Defekte zu überprüfen.
Konditionen: Die Garantie bezieht sich ausschließlich auf die Reparatur oder den
Ersatz von defekten Geräteteilen und deckt nicht die Kosten oder Risiken des Transports
der defekten Teile oder Produkte.
Diese Garantie deckt keine Schäden, die keine Defekte darstellen und durch
unsachgemäßen Gebrauch verursacht wurden (einschließlich des Gebrauchs unter
unvollständiger Einhaltung von Chamberlains Anweisungen zu Installation, Betrieb
und Instandhaltung; versäumte Instandhaltung oder Einstellung; jegliche Anpassungen
oder Änderungen am Produkt), Arbeitskosten für den Abbau oder Wiedereinbau einer
reparierten oder Ersatzeinheit bzw. Ersatzbatterien.
Ein von der Garantie gedecktes Produkt, das Material- oder Verarbeitungsfehler
aufweist, wird (nach Ermessen von Chamberlain GmbH) kostenlos repariert oder
ersetzt. Es liegt im Ermessen von Chamberlain GmbH, ob die defekten Teile repariert
bzw. durch neue oder im Werk überholte Teile ersetzt werden. Falls das Produkt
während der Garantiezeit defekt erscheint, wenden Sie sich bitte an Ihren Verkäufer.
Diese Garantie schränkt die Rechte des Käufers nach den national gültigen Gesetzen
nicht ein. Sie hat auch keine Auswirkung auf die Rechte des Käufers gegen den
Verkäufer, die sich aus dem Kaufvertrag ergeben. Dort, wo keine geltenden nationalen
oder EU-Gesetze gelten, ist diese Garantie das einzige Rechtsmittel des Käufers und
weder Chamberlain GmbH noch ihre Filialen oder Vertreiber sind für Neben- oder
Folgeschäden für ausdrückliche oder stillschweigende Garantien im Zusammenhang
mit diesem Produkt haftbar.
Niemand, auch kein Vertreter, ist berechtigt, für Chamberlain GmbH irgendwelche
andere Haftungen in Verbindung mit dem Verkauf dieses Produkts zu übernehmen.
2. Vor der Montage bitte unbedingt beachten
2.1. Sicherheitshinweise
2.2. Solche Warnzeichen bedeuten „VORSICHT",
eine Aufforderung zur Beachtung, da ihre Missachtung
Personen-bzw. Sachschäden verursachen kann. Bitte
lesen Sie diese Warnungen sorgfältig.
2.3. Die Nichtbeachtung der folgenden
Sicherheitsregeln kann ernsthafte Personen- oder
Sachschäden verursachen.
2.4. Achtung: Für die Sicherheit von Personen ist es
wichtig, diese Anweisungen zu befolgen. Diese
Anweisungen sind aufzubewahren.
2.5. Errichten, Prüfen und Inbetriebnahme des 230V
Anschlusses darf nur von einem Elektrofachmann
ausgeführt werden.
2.6. Installation und Verdrahtung müssen gemäß den
örtlichen Bau- und Elektrovorschriften erfolgen.
2.7. Kindern nicht erlauben, mit Bedieneinheiten zu
spielen, Bedieneinheiten von Kindern fernhalten.
8. Sommer-/Winterzeitumstellung
Werden im Standardmodus (auto/man/Ferien) die AUF/AB Tasten
gleichzeitig für ca. 2 Sek. gedrückt, wird die Uhrzeit um 1 Stunde
vorgestellt.
Werden die Tasten AUF/AB ein weiteres mal gleichzeitig für ca.
2 Sek. gedrückt, wird die Uhrzeit um 2 Stunden zurückgestellt.
Beim erneuten gleichzeitigen Betätigen der AUF/AB Tasten
für ca. 2 Sek. springt die Uhrzeit wieder um 1 Stunde nach
vorne.
Danach beginnt der Kreislauf wieder von neuem.
9. Zubehör
9.1. An die TCT3E kann der Kabellichtsensor TCLS4E angeschlossen
werden. Der Kabellichtsensor ist die ideale Ergänzung zur TCT3E.
Mit dem TCLS4E können Sie ihre Rollläden helligkeitsabhängig
steuern. Sie können diesen Sender so einstellen, dass er bei zu starker
Sonneneinstrahlung die Läden automatisch schließt und sie bei
nachlassender Sonneneinstrahlung wieder öffnet. Auch kann der
TCLS4E Ihre Läden abends bei Einbruch der Dämmerung schließen.
(Im Sommer später und im Winter früher.) Das spart Heizkosten und
Energie. Der Einbau des Kabellichtsensors TCLS4E kann auch
nachträglich erfolgen. Sie erhalten ihn als Zubehör.
TCT3E
TCLS4E
14. Konformitätserklärung
14.1. Der Unterzeichnete erklärt hiermit, dass die aufgeführten Geräte die
nachstehend genannten Richtlinien und Normen erfüllt.
Modell: TCT3E
ETS 300 683, EN 300 220-3,
3 89/336/EEC
3 1999/5/EC
THE CHAMBERLAIN GROUP, INC.
Elmhurst, IL 60126
USA
Dezember, 2004
Barbara P. Kelkhoff
Manager, Reg. Affairs
© 2004 Chamberlain GmbH
2.8. Zur Montage muss die Anlage unbedingt
spannungslos geschaltet werden.
2.10.
Auch geeignet
zum Einbau in
2.9. Bei umgekehrten Normschalterdose
Lauf des Antriebs bitte
DIN 49073
die Anschlussleitung des
(60mm)
Motors an den Klemmen
tauschen.
9. Werkseinstellungen
Das Auslösen der RESET-Funktion bewirkt eine Rückstellung
der eingegebenen Werte auf die Werkseinstellungen:
Schalprogramm: AUF 07:00; AB 21:00 Uhr
Lichtwerte: Sonne 4 Dämmerung 4
Uhrzeit: 12:00 Uhr Wochentag 1= Montag
9.1. Mögliche Funktions-Modi
Beim Drücken der Mode-Taste werden die möglichen Funktions-
Modi nacheinander durchgeschaltet. Es stehen Ihnen 3 Modi zur
Auswahl:
man Manuelle Steuerung
Ferien Automatik (+ Zufallszeit von 01...31Min.)
auto Automatik (Tagesprogramm)
Im Automatik-Modus wird der Rollladen zu den programmierten
Schaltzeiten automatisch geöffnet oder geschlossen.
9.2. Zufallsgenerator
Bei der Aktivierung des FERIEN-Modus verschieben sich die
programmierten Schaltbefehle zufällig um 01...31 Min. nach
hinten.
Wenn es mal nicht klappt:
Bei technischen Fragen und Problemen wenden Sie sich
bitte an unsere Hotline:
Hotline +49 (0) 68 38 907 172
70xxxx
