Inhaltszusammenfassung für Inverto IDL 6650n
- Seite 3 Language English German...

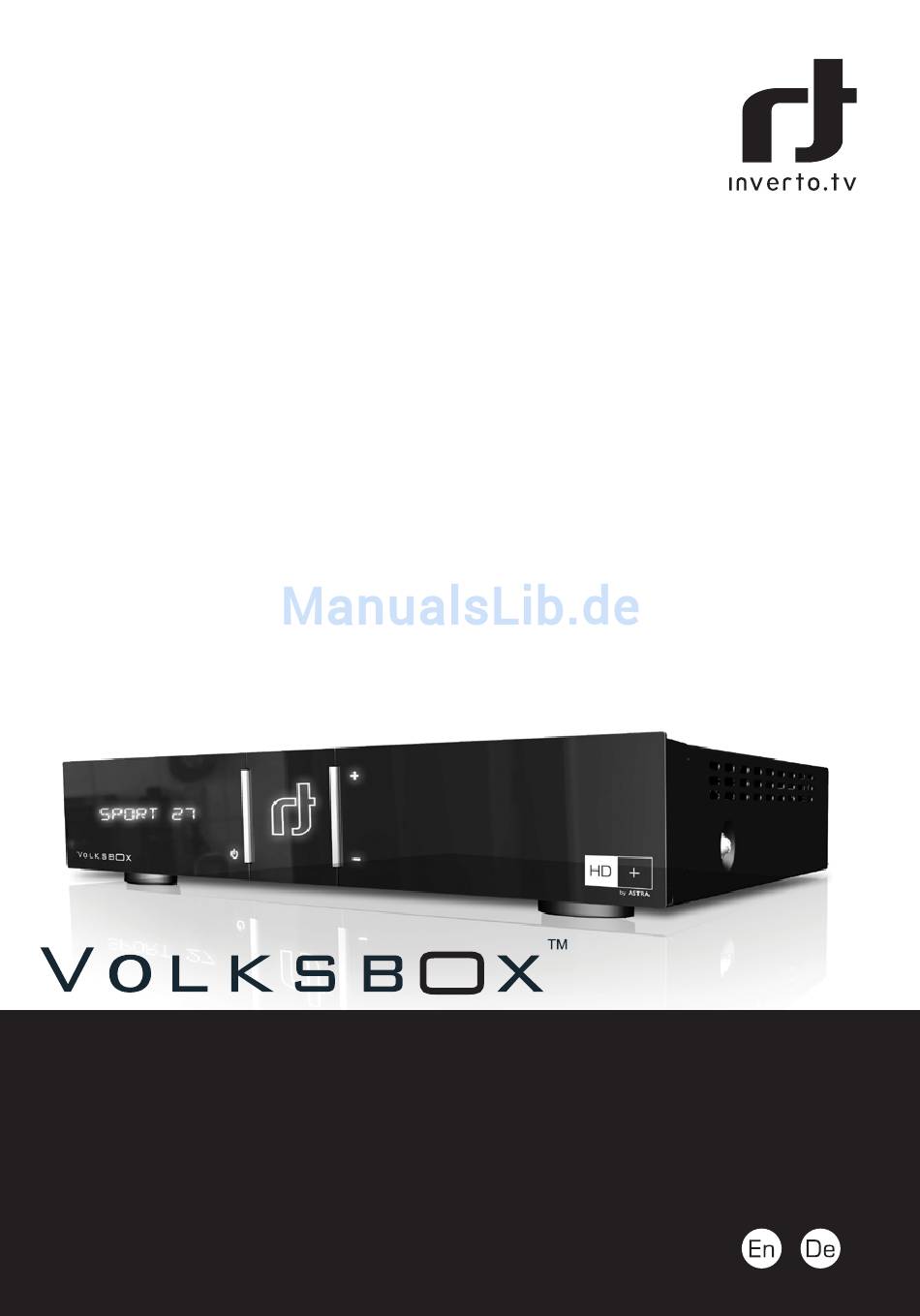

- Seite 30 Advanced Hybrid HD+ Receiver Bedienungsanleitung Model - IDL 6650N...
- Seite 31 Inhaltsverzeichnis Hinweise Vor dem Gebrauch Fernbedienung Einrichtung Installations-Assistent Bedienung Hauptmenü HbbTV Inhalte Anschluss externer USB Geräte Programmvorschau (EPG) Einstellungen Senderlisten bearbeiten Technische Informationen Fehlerbehebung Garantie, Wartung und Kundenbetreuung Allgemeine Geschäftsbedingungen HD+...
-
Seite 32: Hinweise
LGPL software wedison, cairo ffmpeg Besuchen Sie unsere Internetseite - www.inverto.tv - um weitere Informationen zu den Bestimmungen der GNU GENERAL PUBLIC LICENSE (GPL) und der GNU LESSER GENERAL PUBLIC LICENSE (LGPL) zu erhalten. WEB und Internet basierte Anwendungen Online- und Internet-basierte Dienste und Anwendungen werden von Drittanbietern zur Verfügung gestellt und können jederzeit geändert oder abgeschaltet werden ohne vorherige Ankündigung. -
Seite 33: Achtung: Einbrennen Des Bildschirms
Menschen zu verhindern, welche durchaus durch nicht gerechte Elektromüll-Entsorgung entstehen kann. Das Recycling von Materialien hilft natürliche Bodenschätze zu erhalten. Für weitere Recycling-Informationen über dieses Produkt setzen Sie sich bitte mit Ihrer lokalen Müllentsorgungsstelle oder mit dem Händler, bei dem Sie das Produkt gekauft haben, in Verbindung. -
Seite 34: Vor Dem Gebrauch
Vor dem gebrauch Dieses Kapitel enthält detaillierte Anleitungen für dieses Produkt und dessen Zubehör. pACkuNgSINHALt VoRDeRSeIte Menu Exit VFD Display Standby Indikator LED Standbytaste - Wechselt zwischen Betriebs-und Bereitschaftsmodus. Kanalauswahl (+) Kanalauswahl (-) Kanalauswahl (+) LED Kanalauswahl (-) LED CA Schnittstelle - Einschub für eine Smartcard... -
Seite 35: Rückseite
Scena 6x (IDL6650n) Rear Panel Graphics RÜCkSeIte SPDIF Audio R AC 230V WiFi 50-60Hz LNB In 30W Max. Electrical shock hazard! Do not open! 950-2150Mhz Elektroschock-Gefahr! Nicht öffnen! 13/18V Made in China Max. 400mA 22Khz SPDIF Optical eSATA Video Audio L 10 11 1. -
Seite 36: Fernbedienung
fernbedienung Standby - schaltet den Receiver in den Bereitschaftsmodus Mute - Ton stumm schalten Tastenfeld - für Benutzereingaben Teletext - startet das Teletext Suchprogramm Help – bietet Hilfe zum aktuellen Inhalt an Fav - wählt die Favoritenliste aus, die der Benutzer aktiviert haben möchte TV/Radio - zeigt die Liste der TV/Radio Kanäle an Exit - verlässt das Menü, das im Moment auf dem Bildschirm zu sehen ist Menü... -
Seite 37: Einrichtung
Benutzen der Fernbedienung • Für beste Ergebnisse richten Sie die Fernbedienung bitte direkt auf den Receiver, während Sie die Tasten drücken. • Stellen Sie den Receiver nicht in direktes Sonnenlicht oder helle fluoreszierende Beleuchtung, da dies den Receiver beeinträchtigen und zum Resultat haben kann, dass der Receiver nicht auf die Fernbedienung reagiert. einrichtung Diese kurze Anleitung erklärt die wichtigsten Funktionen, um sicher zu stellen, dass Sie mit ihrem neuen Receiver sofort fernsehen können. -
Seite 38: Anschlussdiagramm
ANSCHLuSSDIAgRAMM Netzwerk Audioverstärker Analoges Audio Digital-Audio SPDIF Audio R AC 230V WiFi 50-60Hz LNB In 30W Max. Electrical shock hazard! Do not open! 950-2150Mhz Elektroschock-Gefahr! Nicht öffnen! 13/18V Made in China Max. 400mA 22Khz Stromanschluss SPDIF Optical eSATA Video Audio L Satellitenantenne mit LNB nur videoausgang... -
Seite 39: Kanalsuche
Satellit: Verwenden Sie diese Option für den Satelliten, den Sie einstellen möchten. Benutzen Sie dazu die Farbtasten an der Fernbedienung (wie am unteren Bildschirmrand gezeigt) um von jedem einzelnen Satelliten die Position einzustellen, einen Satelliten hinzuzufügen oder zu löschen. LOF Low und High Band Die LOF (Lokale Oszillator Frequenz) des LNB ist normalerweise am LNB selbst aufgedruckt oder in dessen Beschreibung. - Seite 40 Suche, die der Assistent durchführen soll. • Wählen Sie “Automatik (HD+)” um Kanäle aus dem HD+ Angebot zu suchen. • Wählen Sie “Satellit” um nach allen Programmen des ausgewählten Satelliten zu suchen. • Wählen Sie die voreingestellte Liste für eine Kanalliste, Ihren Ländereinstellungen...
-
Seite 41: Bedienung
Bedienung pRogRAMMAuSwAHL • Sie können dazu die numerischen Tasten Ihrer Fernbedienung benutzen. • Sie können die Tasten “Auf” und “Ab” an Ihrer Fernbedienung oder an der Vorderseite des Receivers benutzen. • Sie können die P+ und P- Tasten an Ihrer Fernbedienung benutzten. Zur Auswahl einer anderen Kanal- oder Favoritenliste benutzen Sie die “TV”... -
Seite 42: Zu Favoriten Hinzufügen
Sleep timer Untertitel Bildauflösung Kindersicherung Tonformat zu Favoriten hinzufügen Audiosprache Bildformat zu fAVoRIteN HINzufÜgeN Blättern Sie nach links mit der linken Pfeiltaste wenn der Info-Banner angezeigt wird. Hier können Sie den aktuellen Kanal einer der angebotenen Listen hinzufügen. uNteRtIteL uND AuDIo-kANÄLe Manche TV-Sender bieten mehrere Audiokanäle mit Untertitel-Information in verschiedenen europäischen Sprachen an. -
Seite 43: Standby-Modus
toNfoRMAt Wenn der Info-Banner angezeigt wird, können Sie mit der linken Pfeiltaste bis zum Audio-Format Banner blättern. Drücken Sie die Pfeiltaste nach unten und nutzen Sie die Pfeiltasten um das Audio-Format einzustellen. Anmerkung : Dolby Digital und Dolby Digital Plus werden entweder zu Stereo Signalen umgewandelt oder direkt über die digitalen Audioausgänge ausgegeben. -
Seite 44: Einstellungsmenü
Richtungstasten und mit der “OK” Taste vorgenommen werden. Die “OK” Taste wird immer zum Bestätigen einer Auswahl benutzt wie auch in manchen Fällen zusammen mit den farbigen Funktionstasten. Um ins Hauptmenü zu gelangen, drücken, Sie die “Menü” Taste an Ihrer Fernbedienung. Wenn Sie in einem Menü sind und die “Menü” Taste drücken verlassen Sie alle offenen Menüebenen. -
Seite 45: Verbinden Von Usb Und Esata Geräten
Verbinden von uSB und eSAtA geräten Ihr Receiver besitzt jeweils einen USB-und eSATA-Anschluss auf der Rückseite des Gerätes. Wenn Sie ein Speichermedium anschließen, zeigt Ihnen der Receiver sofort nach der erfolgreichen Initialisierung eine Meldung an, dass das Medium angeschlossen ist. Anmerkung: - Unterstützte Dateisysteme: Fat16, Fat32, Ext2 - Formatierung der Geräte benötigt einen PIN: (vorgegebener PIN: 0000) programmführer... -
Seite 46: Einstellungen
einstellungen In diesem Kapitel werden alle Optionen dieses Menüs beschrieben. Mit der rechten Pfeiltaste können Sie die Optionen öffnen und mit der linken wieder schließen. BeNutzeReINSteLLuNgeN TV Senderliste Wählen Sie die Senderliste , die beim Start des Receivers angezeigt wird. Radioliste Wählen Sie die Senderliste , die beim Start des Receivers angezeigt wird. -
Seite 47: Netzwerkeinstellungen
Zeitzone Die DVB Standard-Sendezeit und das Datum sind in der GMT Zeitzone. Um die Ortszeit korrekt anzuzeigen, müssen Sie Ihre Ortszeit einstellen. Anmerkung: Wenn die Sommerzeit aktiviert ist, passt der Receiver die Uhrzeiten automatisch an (gültig für Europa) • Sommerzeit beginnt und endet um 1:00 Uhr morgens GMT (Greenwich mean time) •... -
Seite 48: Werkseinstellungen
Benutzen Sie diese Option um die FEC Rate einzustellen. Wahlen Sie hier manuell um die Daten manuell einzustellen. Video PID : Benutzen Sie diese Option um den Video PID manuell einzustellen. Audio PID : Benutzen Sie diese Option um den Audio PID manuell einzustellen. PCR : Benutzen Sie diese Option um den PCR manuell einzustellen. -
Seite 49: Systeminformationen
Sobald eine neuere Software gefunden wurde, bricht das Gerät die Suche ab und präsentiert das Ergebnis. Wenn Sie nun den Vorgang einleiten, startet das Gerät selbsttätig neu und aktualisiert die Software. Um von einem USB-Gerät eine Softwareaktualisierung durchzuführen, müssen Sie die entsprechende Datei zuerst von unserer Internetseite herunterladen und in das Hauptverzeichnis eines USB Gerätes kopieren. -
Seite 50: Senderlisten Bearbeiten
Senderlisten bearbeiten Hier können Sie Ihre TV-, Radio- und Favoritenlisten bearbeiten. Wenn der Informations-Banner eingeblendet ist, mit der Pfeiltaste nach rechts blättern. Die ‚MainTV‘ und ‚Main Radio‘ Listen enthalten alle Sender, die bei automatischer und manueller Suche gefunden wurden. Eine Tabelle zeigt Ihnen Sendernummer und Name an. Auf der rechten Seite finden Sie ein kleines Vorschaufenster und am unteren Bildschirmrand sehen Sie alle verfügbaren Optionen. fAVoRIteNLISteN Hier können Sie separate Listen Ihrer Lieblingsprogramme erstellen, was bedeutet,... -
Seite 51: Technische Informationen
technische Informationen ALLgeMeINe INfoRMAtIoNeN • HD+ konform • WLAN und Netzwerkanschluss, HbbTV Unterstuetzung • High Definition (Full HD 1080p) und Standard Definition kompatibel • Deep Standby Stromsparmodus • Integrierter Nagravision-Kartenleser • Senderspeicher: 6000 • Anzahl Favoritenlisten: 8 • EPG: Erweiterte Programmvorschau - 7 Tage basierend auf SI Information • JPEG und MP3 Wiedergabe SAteLLIteN SIgNALeINgANg • Modulation: DVB-S/S2 • Eingang: F-Anschluss (mit Loop-through (Durchschleiffunktion)) • Frequenzbereich: 950-2150 MHz • Symbolrate: 1-45 MSym/s • Eingangspegel: - 25 to - 65 dBm • LNB Spannung: 13/18V max 400 mA • LNB Steuerung: 22 kHz • DiSEqC, mini-DiSEqC, Unicable VIDeowIeDeRgABe • Wiedergabe: MPEG2 MP@HL, MP@ML, MPEG4 AVC high profile level 4.1 • Video Auflösung: max. 1920x1080p (Full HD) • Unterstützte Auflösungen: - 576i am Scart-Anschluss. - 1080p, 1080i, 720p, 576p, 576i am HDMI-Anschluss. • Standard PAL • Bildformat: 4:3 und 16:9, automatische Anpassung an 16:9 Fernseher, Letterbox AuDIowIeDeRgABe • Mono, Zweikanalton, Stereo, Joint Stereo, MPEG1, MPEG2, mp3, AC3... -
Seite 52: Stromversorgung
geRÄtefRoNt • Standby, Kanal + und - • VFD Anzeige • 1 Standby LED Anzeige • 1 IR Sensor • 1 Kartenleser StRoMVeRSoRguNg • Stromnetz Eingang-Voltzahl: 90 to 260 V~ • Stromnetz Eingangsfrequenz: 50 / 60 Hz • Stromverbrauch: Typ.: 14W, Max: 30W • Standby Modi: Standard – weniger als 5 W, Ökologisch – weniger als 1 W geHÄuSeABMeSSuNgeN • Größe (Breite * Höhe * Tiefe): 260 x 52 x 212mm • Betriebstemperatur: +5°C to +35°C • Lagertemperatur: -20°C to +60°C zuBeHöR • Fernbedienung mit 2 Batterien. • Bedienungsanleitung: Englisch, Deutsch • HD+ Smart Card • WLAN Antenne • HDMI Kabel (optional erhältlich) RICHtLINIeN • Kompatibel mit CE: 89/336/EEC (EMC) 73/23/EEC (Niederspannungs-Richtlinien) • ROHS 2002/95/EG kompatibel... -
Seite 53: Fehlerbehebung
fehlerbehebung MögLICHe feHLeRMeLDuNg MögLICHe gRÜNDe LöSuNgeN Keine Stromversorgung Kabelverbindungen prüfen Gerät vom Strom trennen, Kurzschluss im Koaxialkabel oder den Anschlüssen Kurzschluss im Koaxialkabel ausschließen, wieder einstecken, Gerät neu Kein Bild, Ton oder Anzeige starten Defekte oder fehlende Kabel Kabelverbindungen prüfen Bildeinstellungen pruefen Falsches Videoformat in den OSD und sicherstellen, dass... -
Seite 54: Garantie, Wartung Und Kundenbetreuung
Diese Garantie gilt nur für das Produkt, das von Inverto Digital Labs, 18 Duchscherstrooss, L-6868 Wecker, Luxembourg verkauft wurde (hiermit die “Firma”) den Kauf für eigenen Gebrauch und nicht für den Weiterverkauf. Die Bezeichnung “Produkt” in dieser limitieren Garantie beinhaltet nicht die Garantie für jegliche Software Programme, egal ob sie im Produkt vorprogrammiert sind oder nachträglich oder anderweitig installiert wurden. - Seite 55 Falls eine Wartung/Reparatur während der Garantiezeit nötig wird, sollten Sie einen spezialisierten Händler oder das Geschäft, in dem Sie das Produkt gekauft haben, kontaktieren. Garantieansprüche können nicht direkt bei der Firma Inverto Digital Labs gefordert werden. Heben Sie daher Ihre Quittung als Kaufbeweis auf.
-
Seite 56: Allgemeine Geschäftsbedingungen Hd
Allgemeine geschäftsbedingungen 1. Geltungsbereich, Vertragsgegenstand und HD+ Karte 1.1 Diese allgemeinen Geschäftsbedingungen der HD PLUS GmbH mit Sitz in der Betastraße 1-10, 85774 Unterföhring („HD PLUS“) gelten ausschließlich für den HD+ Service. 1.2 HD PLUS überlässt dem Nutzer nach Maßgabe dieser allgemeinen Geschäftsbedingungen den Besitz an einem Datenträger („HD+ Karte“). - Seite 57 der Nutzer selbst verantwortlich ist. 4 Beachtung von Urheberrechten Die HD+ Software und die HD+ Karte sind rechtlich geschützt. Soweit Programme von Lizenzgebern zur Anwendung kommen, ist deren Eigentum in gleichem Umfang geschützt. Die unerlaubte Vervielfältigung oder Verbreitung der HD+ Software oder der HD+ Karte und/oder deren Nachahmung wird HD PLUS durch zivil-, gegebenenfalls auch strafrechtliche Maßnahmen verfolgen.
- Seite 58 haftet HD PLUS nicht. 9.4 HD PLUS ist nicht verantwortlich für die von ihr entschlüsselten zugänglich gemachten Programmangebote und deren Inhalte. 9.5 Eine gesetzlich vorgeschriebene, verschuldensunabhängige Haftung von HD PLUS, insbesondere eine Haftung nach Produkthaftungsgesetz sowie eine gesetzliche Garantiehaftung, bleibt von den vorstehenden Haftungseinschränkungen unberührt. Gleiches gilt für die Haftung von HD PLUS bei schuldhafter Verletzung von Leben, Körper oder Gesundheit eines Nutzers.
