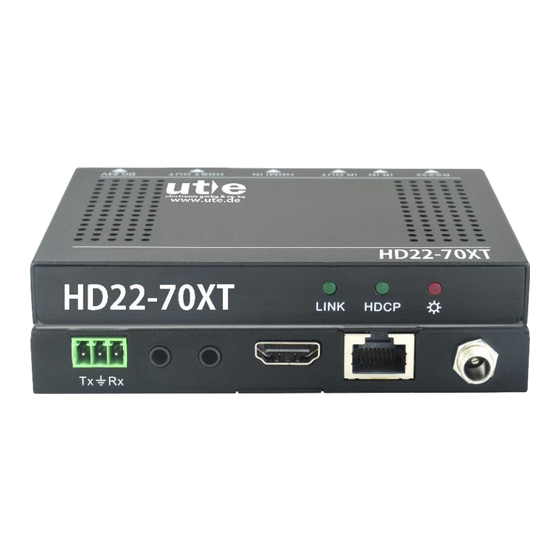

UTE HD22-70XT Bedienungsanleitung
4k hdbaset extender-set
Verwandte Anleitungen für UTE HD22-70XT
Inhaltszusammenfassung für UTE HD22-70XT
- Seite 1 Bedienungsanleitung HD22-70X 4K HDBaseT Extender-Set Alle Rechte vorbehalten Version: HD22-70X_2017V1.2 www.ute.de...
-
Seite 2: Fcc-Erklärung
Der Betrieb dieses Geräts in einem Wohngebiet kann Störungen verursachen, wobei der Benutzer, auf eigene Kosten, alle erforderlichen Maßnahmen ergreifen muss, um die Störungen zu beheben. Durch alle Änderungen und Modifikationen des Gerätes, die nicht ausdrücklich vom Hersteller genehmigt wurden, erlischt die Nutzungsberechtigung. U.T.E. electronic GmbH & Co. KG www.ute.de... -
Seite 3: Sicherheitsmaßnahmen
Das Gerät bei Nichtverwendung über einen längeren Zeitraum bitte vom Stromnetz trennen. Hinweise zur Entsorgung: Nicht verbrennen oder in den normalen Hausmüll geben. Das Gerät gilt als elektrischer Abfall und muss der Entsorgungsstelle übergeben werden. U.T.E. electronic GmbH & Co. KG www.ute.de... -
Seite 4: Inhaltsverzeichnis
1.1 Einführung für den 4K HDBaseT Extender HD22-70X ........1 1.2 Eigenschaften ....................1 1.3 Lieferumfang ...................... 1 2. Erscheinungsbild des HD22-70X ................2 2.1 HDBT-Sender: HD22-70XT ................2 2.2 HDBT-Empfänger: HD22-70XR ................. 4 3. System-Anschluss ...................... 6 3.1 Gebrauchshinweise ................... 6 3.2 System Diagramm HD22-70X ................ -
Seite 5: Einführung
® und nutzt die HDBaseT Technologie um hochauflösende 1080p/ 4K Signale über ein CAT5e/CAT6a-Kabel vom HDBT-Sender (HD22-70XT) zum HDTB-Empfänger (HD22-70XR) über Distanzen von bis zu 70m/ 40m zu übertragen. Darüber hinaus unterstützt die 4K HDBaseT Verlängerung HD22-70X CEC, die bidirektionale Übertragung von IR- und RS232-Signalen sowie bidirektionales PoH. -
Seite 6: Erscheinungsbild Des Hd22-70X
HD22-70X: 4K HDBaseT Extender 2. Erscheinungsbild des HD22-70X 2.1 HDBT-Sender: HD22-70XT Abbildung 2-1 HD22-70XT (HDBaseT Transmitter) Bezeichnung Beschreibung HDBT Verbindungs-Statusanzeige: ➢ AUS: Keine Verbindung ① LINK ➢ GRÜN:Verbindung erfolgreich ➢ Blinkt GRÜN: Abnormal Verbindung HDCP-Konformitäts-Indikator ➢ AUS: Kein HDMI-Signal (kein Bild) ②... - Seite 7 (Nicht erforderlich, wenn der HDBT-Empfänger HD22-70XR bereits über ein Netzteil mit Strom versorgt wird.) Hinweis: Die Abbildungen und Bilder in dieser Anleitung dienen nur als Referenz. Differenzen sind, durch unterschiedliche Modelle und Spezifikationen, möglich. U.T.E. electronic GmbH & Co. KG www.ute.de...
-
Seite 8: Hdbt-Empfänger: Hd22-70Xr
Serieller RS232-Anschluss: ④ RS232 Unterstützt bidirektionale RS232-Steuersignale Anschluss für 5V IR-Empfänger: Das an diesem Port empfangene IR-Signal wird via HDBaseT zum HDBT-Sender übertragen und ⑤ IR IN am “IR OUT”-Port des HD22-70XT bereitgestellt. U.T.E. electronic GmbH & Co. KG www.ute.de... - Seite 9 HD22-70X: 4K HDBaseT Extender Anschluss für 5V IR-Emitter: Das hier ausgegeben IR-Signal wird zuvor via HDBaseT vom HD22-70XT übertragen (IR-Signal wird ⑥ IR OUT über “IR-IN”-Port des HD22-70XT in dieses HDBT-Extender-System eingespeist). ⑦ HDMI OUT Anschluss für ein HDMI Display (HDMI Senke) Anschluss für den HDBT-OUT-Port anderer HDBT-Geräte (hier:...
-
Seite 10: System-Anschluss
Stecker finden Sie in Abschnitt 3.5 Twisted Pair Kabel-Anschlüsse) 3.2 System Diagramm HD22-70X Die folgende Abbildung zeigt eine typische Anwendung, die mit dem 4K HDBaseT Extender Set HD22-70X realisiert werden kann: Abbildung 3-1 Verbindungs- und System Diagramm U.T.E. electronic GmbH & Co. KG www.ute.de... -
Seite 11: Verbindungsverfahren
Step1. Schließen Sie die HDMI-Quelle (wie bspw. einen Blu-Ray- oder DVD-Player, eine PS4 oder einen Laptop) mit einem mit HDMI-Kabel am HDMI IN-Anschluss des HDBT-Senders HD22-70XT an. Step2. Verbinden Sie den HDBT OUT -Port des HDBaseT-Senders HD22-70XT und den HDBT IN -Port des HDBaseT-Empfängers HD22-70XR, mit einem CAT5e / CAT6a-Kabel. -
Seite 12: Twisted Pair Kabel-Anschlüsse
Hinweis: Für eine bestmögliche Übertragung empfehlen wir CAT-Kabel mit Steckverbindern aus Metall. Bitte beachten Sie, dass bei der Verwendung von Steckverbindern aus Metall die Abschirmung des Kabels bis an das Gehäuse reichen muss. U.T.E. electronic GmbH & Co. KG www.ute.de... -
Seite 13: Spezifikationen
HD22-70X: 4K HDBaseT Extender 4. Spezifikationen Model HD22-70XT (Transmitter) HD22-70XR (Receiver) Eigenschaften Eingang 1x HDMI, 1x HDBaseT, Eingangs-Signale 1x IR, 1x IR, 1x RS232 1x RS232 1x HDMI Buchse (Typ A), 1x RJ-45-Bauchse Eingangs-Anschlüsse 1x 3,5mm Klinkenbuchse, 1x 3,5mm Klinkenbuchse... -
Seite 14: Panel Abbildung
HD22-70X: 4K HDBaseT Extender 5. Panel Abbildung 5.1 HDBT-Sender: HD22-70XT Abbildung 5-1 HD22-70XT (HDBT Transmitter) Hinweis: Die Abbildungen und Bilder in dieser Anleitung dienen nur als Referenz. Differenzen sind, durch unterschiedliche Modelle und Spezifikationen, möglich. U.T.E. electronic GmbH & Co. KG... -
Seite 15: Hdbt-Empfänger: Hd22-70Xr
HD22-70X: 4K HDBaseT Extender 5.2 HDBT-Empfänger: HD22-70XR Abbildung 5-2 HD22-70XR (HDBT Receiver) Hinweis: Die Abbildungen und Bilder in dieser Anleitung dienen nur als Referenz. Differenzen sind, durch unterschiedliche Modelle und Spezifikationen, möglich. U.T.E. electronic GmbH & Co. KG www.ute.de... -
Seite 16: Fehlersuche Und Wartung
Eine unsachgemäße/ unzureichende Erdung kann den HDBT-Empfänger beschädigen. Wenn das Problem weiterhin besteht, nachdem Sie die obigen Problemlösungen durchgegangen sind, wenden Sie sich für weitere Hilfe an Ihren (autorisierten) Händler oder an unseren Technischen-Support. (info@ute.de). U.T.E. electronic GmbH & Co. KG www.ute.de... -
Seite 17: After-Sales Service
Sie uns bitte wie folgt: Produktversion, Name und Seriennummer. Detaillierte Fehlerbeschreibung Der (mögliche) Grund des Problems. Bemerkung: Für alle Fragen oder Probleme, kontaktieren Sie bitte Ihren Händler oder unseren Kundensupport unter info@ute.de U.T.E. electronic GmbH & Co. KG www.ute.de... - Seite 18 HD22-70X: 4K HDBaseT Extender U.T.E. electronic GmbH & Co. KG www.ute.de...
- Seite 19 HD22-70X: 4K HDBaseT Extender U.T.E. electronic GmbH & Co. KG www.ute.de...
- Seite 20 U.T.E. electronic GmbH & Co. KG Tel: +49-2302-28283-0 Fax: +49-2302-28283-10 Email: info@ute.de Website: www.ute.de...
