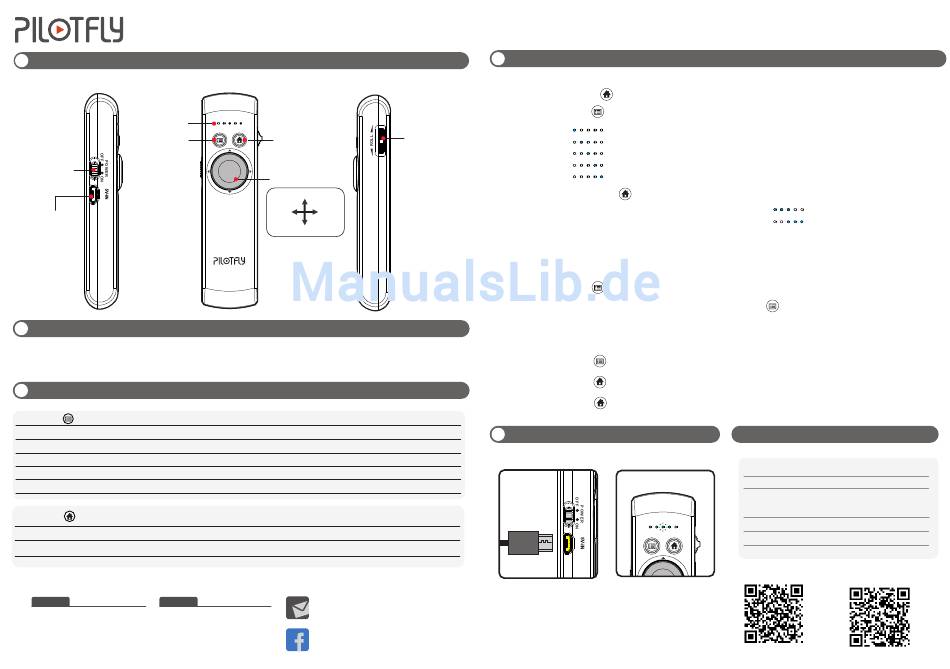

Pilotfly RM 01 Schnellstartanleitung Seite 2
1
Beschreibung
Status LED
MODE Taster
Ein/Aus Schalter
Automatische Bluetooth
Verbindung
Micro USB Port
Akku laden
2
Einschalten / Automatische Verbindung
2.1. LED Lauflicht aktiv, während des Verbindungsaufbaus.
2.2. Linke LED leuchtet konstant blau, wenn der Verbindungsaufbau zum Gimbal erfolgreich war.
Mode Beschreibung
3
Tastenfolge
Funktion
*
【Folgemodus】
1 x drücken
【Sperrmodus von Pitch & Roll Achse】
2 x drücken
【Sperrmodus aller 3 Achsen】
3 x drücken
【Ohne Funktion】
4 x drücken
5 x drücken
【Ohne Funktion】
Tastenfolge
Funktion
*
Einmal drücken
【Ausgangsposition „Null-Stellung】
2sec gedrückt halten
Joystick / Timelapse
*Info: Fernbedienungsfunktion weicht von der Mode Funktion des Gimbals ab.
Taiwan
Germany
Pilotfly UG (haftungsbeschränkt)
Pilotfly Technology Co., Ltd.
2F.-2, No.118, Sec. 1, Jiafeng S. Rd.
Wendelsteinstr.12
Zhubei City, Hsinchu County 30271
86163 Augsburg
www.pilotfly.com.tw
www.pilotfly.de
Schnellstartanleitung
TIMELAPSE
HOME Taster/
Timelapse Modus
4-Wege Joystick
Pitch UP
Yaw left
Yaw right
Pitch down
Beschreibung
Gimbal folgt den Bewegungen.
Kamera bleibt im Horizont, horizontale Drehbewegung wird gefolgt.
Alle drei Achsen sind gesperrt. Kamera wird in der eingestellten Position gehalten.
Ohne Funktion
Ohne Funktion
Beschreibung
Kamera fährt in die Ausgangsposition zurück „Null-Stellung".
Wechsel zwischen Joystick & Timelapse Modus
Technischer Support via E-mail:
info@pilotfly.de , pilotflyteam@gmail.com
Welcome to PILOTFLY fans
http://www.facebook.com/Pilotflytech
4
Timelapse Modus
Wichtig:
Die Firmware des Gimbals, muss die Version 2.59b5 oder höher haben, um diese Funktion nutzen zu können.
4.1. Mode aktivieren:
Taste
4.2. Geschwindigkeit
Taste
einstellen:
Roll Achse
4.3. Drehrichtung
Doppel Klick
wählen:
3 LEDs auf der linken Seite, Drehung nach links
3 LEDs auf der rechten Seite, Drehung nach rechts
Wichtig :
Pitch und YAW Achse kann via Joystick vor aktivem Timelapse eingestellt werden.
Die YAW Achse ist bei einigen Pilotfly gimbals limitiert. Um den maximalen Drehwinkel zu erhalten müssen Sie
die Ausgangsposition richtig wählen.
4.4. Timelapse
Taste
starten:
Wichtig:
Führen Sie, bevor sie Timelapse starten, eine GYRO Kalibrierung durch drücken der Mode Taste am Gimbal durch,
um ein driften der YAW Achse zu vermeiden.
4.5. Timelapse
Taste
stoppen:
4.6. Home move:
Taste
4.7. Timelapse
Taste
verlassen:
5
Aufladen der RM-1
USB Verbindung zum
Laden über PC oder
Stromquelle.
Eingangsspannung 5V.
2sek drücken, um in den Timelapse Modus zu wechseln. Alle 5 LEDs blinken kurz auf.
drücken um die Geschwindigkeit zu wählen. LED zeigen den aktiven Modus an.
60s/360 Grad
10min/360 Grad
30min/360 Grad
60min/360 Grad
120min/360 Grad
um zwischen linker und rechter Rotation der YAW Achse zu wählen.
für 1sek drücken, um Timelapse zu starten.
Blinkende LED zeigt aktive Timelapse Drehgeschwindigkeit an.
(Geschwindigkeit kann jederzeit mit der Taste
geändert werden.)
für 1sek drücken, um Timelapse zu stoppen.
drücken, um in die Ausgangsposition zurück zu kehren.
für 2sek drücken, um Timelapse Mode zu verlassen.
Spezifikation
Dimension:
Gewicht:
Batterie:
Eingangsspannung:
TIMELAPSE
BT Reichweite:
Grüne LED leuchtet während
des Ladevorgangs.
LED ist aus, wenn voll
geladen.
Demo Video
120 x 25 x 15 mm
25 g
3.7V, 600mAh Li-Po wiederaufladbar
Betriebszeit ca. 20 Stunden
5V, 600mA
ca. 10m
Pilotfly Channel / Video tutorial
