Verwandte Anleitungen für Panasonic TU-CT30E
Inhaltszusammenfassung für Panasonic TU-CT30E

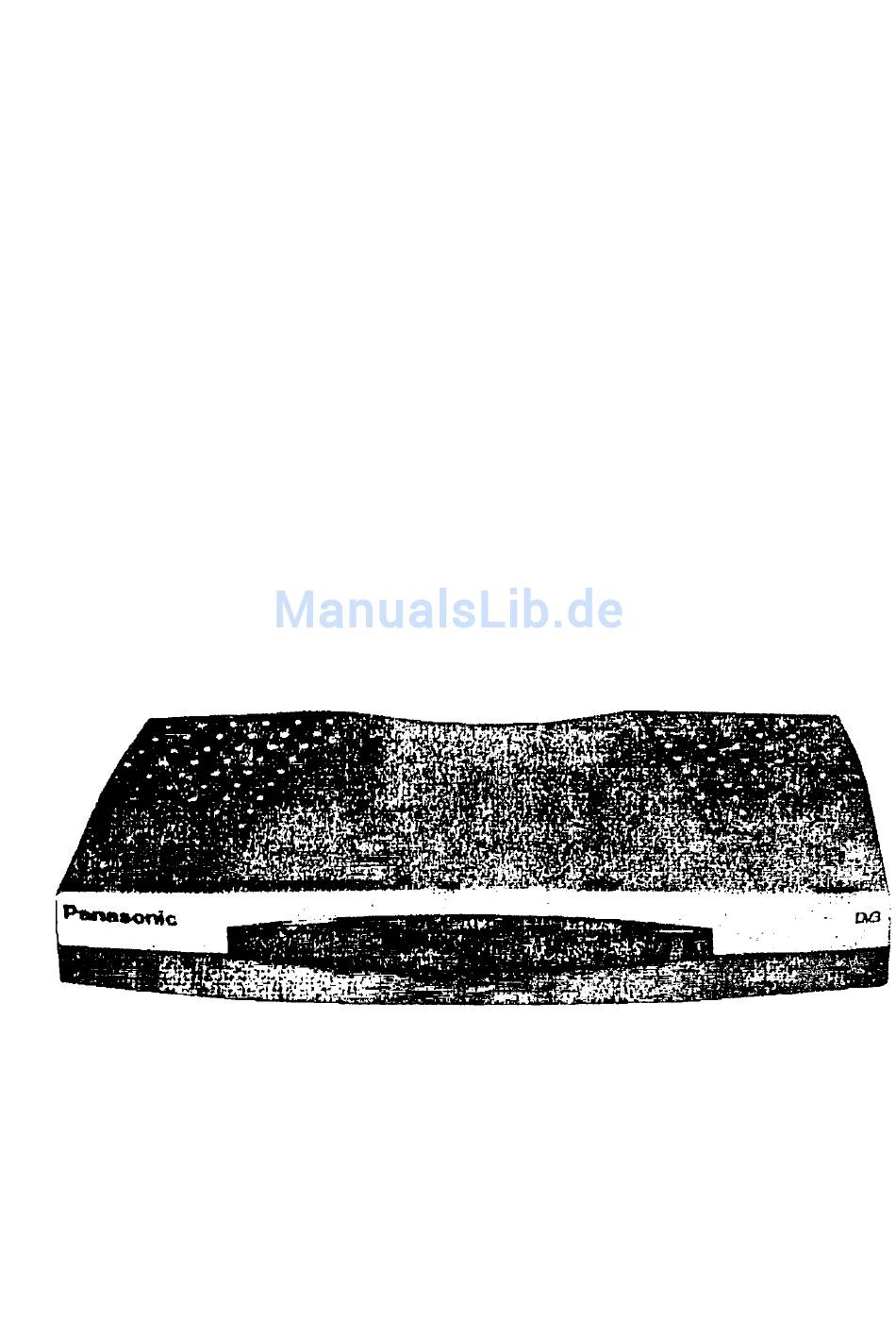

- Seite 1 Panasonic Bedienungsanleitung TU-CT30E Digitalkonverterbox Digital Video Broadcasting TQB8E4058...
-
Seite 2: Inhaltsverzeichnis
Inhalt ZUBEHÖR WARNUNGS- UND SICHERHEITSHINWEISE FERNBEDIENUNG SCHNELLSTART MENÜ MENÜ - PROFILE BEARBEITEN TV-FÜHRER TIMER-MENÜ INFORMATIONS TASTE STTL-TASTE (UNTERTITEL) SPEZIFIKATIONEN Zubehör Bedienungsanleitung TQB8E4058 Garanliekarte TQD8E18033 Batterien x 2 LR03A/2P Netzadapter Fernbedienung SCART-Kabel ADP-444 EURT39A050 PAN-003-06 O C« O €* o o o o o o o o o... -
Seite 3: Willkommen
Willkommen Wir hoffen, dass Sie viele Jahre lang Freude an Ihrem neuen Panasonic Digital- Receiver haben werden. Mit Hilfe der einfachen, leicht zu befolgenden Anleitungen werden Sie in der Lage sein, Ihr Gerät schnell zu installieren und bald in den Genuss der verfügbaren Sender zu gelangen. -
Seite 4: Fernbedienung
Kanal nach oben/unten Zum Verlassen des Menüs/ Programmführers OK-Taste und Pfeiltasten Programm-ZKanal Zur Navigation in Bild, Umschalltasten Menüs und DigilallexI Panasonic ‘Mit dieser Fernbedienung können auch bestimmte Panasonic-TV-Modelle bedient werd Ob Ihr Gerät zu diesen Modellen gehört, erfahren Sie bei Ihrem Händler. -
Seite 5: Schnellstart
Schnellstart Anschluss der DKB mithilfe des HF- oder SCART-Kabels Trennen Sie Ihre DKB immer zuerst vom Stromnetz, bevor Sie sie an andere Geräte anschließen bzw. von anderen Geräten trennen. _____fRFOUT Terrestrische Antenne (nicht mltgeliefert) |—HEEOII Die Signale der über VCR SCART angeschlossenen Geräte werden durch Schleitenschaltung an TV-... - Seite 6 Schnellstart Optischer Ausgang Lichleiterkabel (nicht mitgeliefert) DIGITAL-FÄHIGE AV ANLAGE TTT-cir Optischer Eingang...
- Seite 7 Schnellstart 1.Schließen Sie Ihre Digitalkonverterbox (DKB) Auto-Sefup_________________________ wie auf der vorhergehenden Seite angegeben an und schalten sie mit der Standby-Taste an S Epflti*'« der Fernbedienung ein, 2. Wählen Sie die gewünschte Sprache und drücken Sie OK. Es erscheint die Meldung, dass die HF-Ausgabe der Box während der Abstimmung ausgeschaltet ist.
-
Seite 8: Menü
Menü Drücken Sie die MENÜ-Taste, um in das Setup- Menü zu gelangen. Mithilfe der oberen/unteren Pfeiltasten können Sie sich die verfügbaren Optionen anzeigen lassen. Mit OK bestätigen Sie Ihre Auswahl. Kindersicherung Um in dieses Menü zu gelangen, müssen Sie Ihre Kindersicherungs-Geheimzahl eingeben. Dies ist die Zahl, die Sie beim ersten Einschalten eingegeben haben. - Seite 9 Menü Bild- & Toneinstellungen ln diesem Menü haben Sie Zugriff auf die leigenden Funktionen; TV/AV-Out Wählen Sie zwischen RGB, Video und S-VHS für TV-SCART-Ausgabe an TV. Bestätigen Sie mit VCR/AV-Out Wählen Sie zwischen Video und S-VHS für VCR- SCART-Ausgabe an VCR. Bestätigen Sie mit OK Bildschirmformat Wählen Sie zwischen den Bildschirmformaten 16:9 und 4:3.
- Seite 10 Menü Abstimmungsmenü In diesem Menü haben Sie Zugriff auf die folgenden Funktionen: Signalqualität Hier wird die Qualität des von der Box empfangenen Signals angezeigt. Zur Bestätigung der Signalqualität drücken Sie OK. Um in das Abstimmungsmenü zurückzukehren, drücken Sie die MENÜ-Taste. HF-Ausgabe Die Software weist der HF-Ausgabe automatisch eine verfügbare Kanaiposition zu.
-
Seite 11: Menü - Profile Bearbeiten
Menü Profile bearbeiten Mithilfe dieser Funktion können Sie bis zu vier verschiedene Benutzerprofile mit Listen der jeweiligen Lieblingssender einstellen. Profile erstellen Im Menü Profile erstellen werden dem Benutzer zwei Listen angezeigt, d. h. links die verfügbaren Programme, rechts das zurzeit ausgewählte Benutzerprofil. - Seite 12 Menü Profile bearbeiten Wenn ein Profil erstellt wurde, wechseln Sie mithilfe der linken/rechten Pfeiltaste zwischen der Programmliste und dem gewählten Programm. In der Programmliste drücken Sie die rechte Pfeiltaste, um von dem markierten Sender aus der Programmliste zum ersten im ausgewählten Profil gespeicherten Sender zu wechseln.
- Seite 13 Menü Software-Aktualisierung Von Zeit zu Zeit werden neue Softwareversionen herausgebracht. Um manuell zu prüfen, ob eine neue Softwareversion verfügbar ist, gehen Sie über die Menübildschirme in das Menü "Software- Aktualisierung". Die DKB sucht nach neuen Softwareversionen und meldet, ob eine solche verfügbar ist. Falls neue eine Softwareversion gefunden wird,...
-
Seite 14: Tv-Programmführer
TV-PROGRAMMFÜHRER Drücken Sie die Taste GUIDE, um in den TV-Prograinmfuhrer-Bildschirm zu gelangen. ANZEIGEN Drücken Sie die GUIDE-Taste, um zwischen Kategorie und Genre zu wechseln. Kategorie - Gestaltet Ihnen, zwischen "All Services" und den definierten Benutzerprofilen von 1 bis 4 zu wählen. Genre - Diese Option fasst Sender nach Themenbereichen zusammen. -
Seite 15: Eine Sendung Im Timer Eintragen
Sendungen Mithilfe der Sendungsliste können Sie weitere Informationen über ein Programm einsehen oder ein Programm zum Timer-Menü hinzufügen, Lassen Sie sich mithilfe der oberen/unteren Pfeiltaste die verfügbaren Sendungen anzeigen. Mit den Tasten Kanal nach oben /unten können Sie sich die Programmliste seitenweise anzeigen lassen. -
Seite 16: Timer-Menü
Timer- Menü Drücken Sie Timer Rec, um in das Timer-Menü zu gelangen. Manuelle Eingaben Wählen Sie die Timer-Position mithilfe der oberen/unteren Pfeiltasten. Drücken Sie OK oder die rote Taste, um in den Timer-Eintrag zu gelangen. Das Positionsfeld ist jetzt markiert. Wählen Sie mithilfe der oberen/unteren Pfeiltasten oder der Zifferntasten den Sender, den Sie aufnehmen möchten. - Seite 17 Timer- Menü Gehen Sie mithilfe der linken/rechten Pfeiltasten zur Spalte "Untertitel" (Sub ). Wenn Sie Untertitel aufnehmen möchten, wählen Sie Auto mithilfe der oberen/unteren Pfeiltasten. (Nur möglich, wenn bei der ausgewählten Sendung Untertitel gesendet werden.) Drücken Sie OK, um die Auswahl zu speichern. Drücken Sie EXIT, um das Timer-Menü...
- Seite 18 Timer- Menü Täglich und wöchentlich wiederkehrende Aufnahmen Wenn Sie sich im Datumfeld des Timer-Menüs befinden, können Sie über verschiedene Optionen bestimmen, wie häufig eine Sendung aufgenommen werden soll. Drücken Sie die oberen/unteren Pfeiltasten mehrfach, um zu den folgenden Optionen zu gelangen. Täglich So - Sa Das Aufnahmegerät nimmt die Sendung jeden Tag zur gleichen Zeit auf.
-
Seite 19: Informations Taste
¡-Taste (Informations-Taste) Drücken Sie /, um die Informationszeile im Bildschirm anzuzeigen. Informationszeile Hier erhallen Sie Informationen über das gesendete Programm und die verfügbaren Funktionen, z. B. Untertitel, Multi-Audio etc. Wenn Sie in diesem Modus die oberen/unteren Pfeiltasten drücken, werden in der Informalionszeile die verfügbaren Kanäle angezeigt. -
Seite 20: Spezifikationen
Spezifikationen Abmessungen B 235mm T 135mm H 38mm Gewicht 0.4Kg Energiequelle Externe Stromversorgung 15Vdc 9W (<5Wstd.by) Signalquellen-DVB-T VHF/UHF-HFmil CH21-CH68 Schleife Frequency Range 474Mhz-850Mhz Modulation 16/64QAM (COFDM) Träger 2K/8K Außenkodierung 1 /2 .2/3, 3/4. 5/6, 7/8 Schutzintervalle ’/ . 1/8, 1/16, 1/32 Optischer Ausgang Local Keys keine...
