Inhaltszusammenfassung für EuroLite LED PST-9W RGB

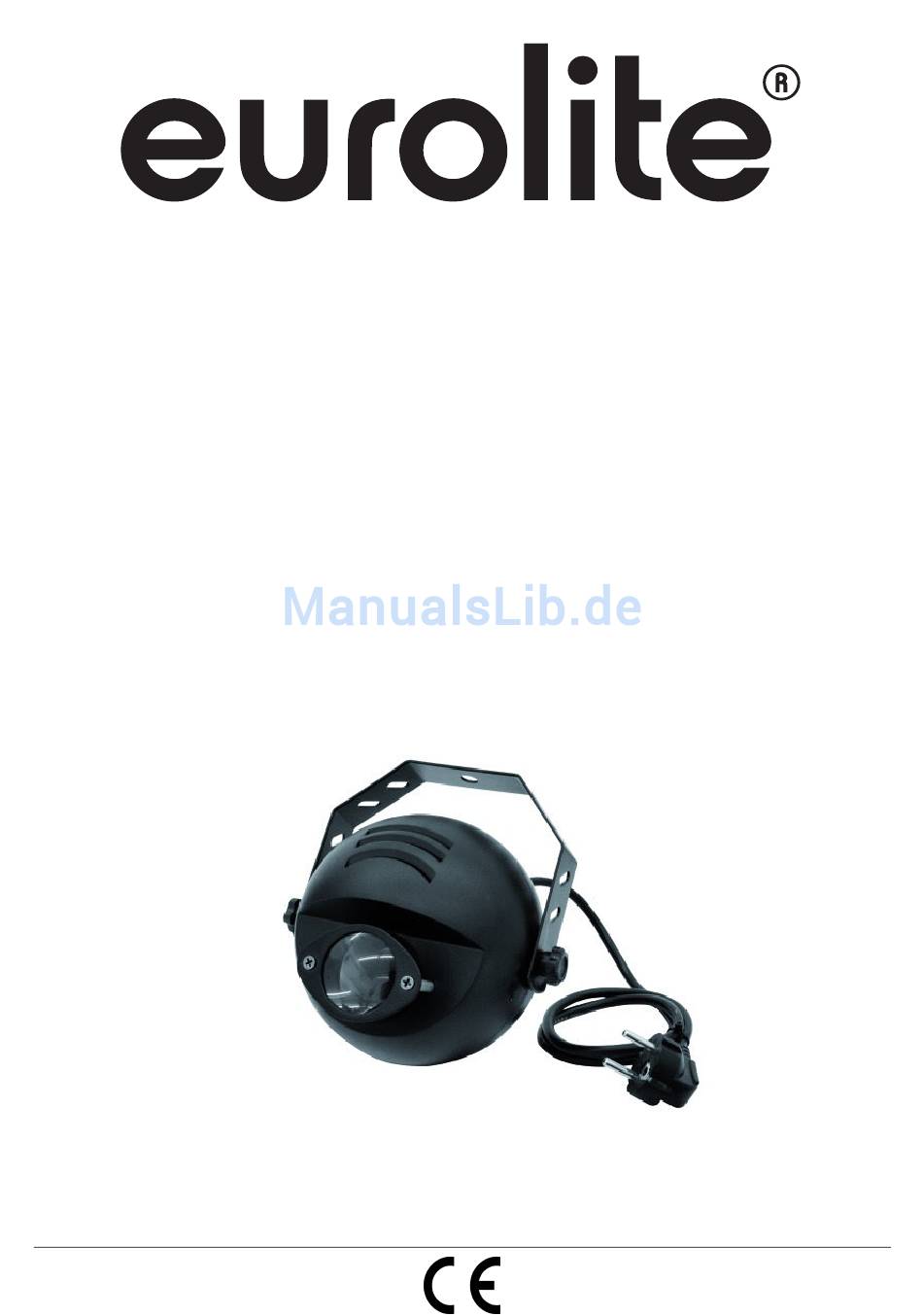

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PST-9W RGB DMX Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51916200 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/18 00050429.DOC, Version 1.2... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PST-9W RGB DMX Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen Deko-Lichteffekt, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Lichteffekte sind nicht für den Dauerbetrieb konzipiert. -
Seite 6: Befestigung
Die Steckverbindung geht über spezielle Verbindungskabeln mit stereo Klinkenstecker, die im Lieferumfang enthalten sind (siehe Bild rechts). Zusätzliche Adapterkabel für weitere Steckverbindungen (nicht im Lieferumfang enthalten): DMX-Adapter OUT LED PST-9W RGB 1m -- 3,5 mm stereo Klinke auf 3 pol XLR 51916210 6/18 00050429.DOC, Version 1.2... -
Seite 7: Anschluss Ans Netz
DMX-Adapter IN LED PST-9W RGB 1m -- 3 pol XLR auf 3,5 mm stereo Klinke 51916211 Belegung der XLR-Verbindung beim Klinkenstecker: 3 - Signal (+) 2 - Signal (-) 3: Signal (+) - Spitze 1 - Masse 2: Signal (-) - Mittlerer Ring... -
Seite 8: Steuerung Über Dip Schalter
STEUERUNG ÜBER DIP SCHALTER Funktion: Rot 100% an Gelb 100% an Grün 100% an Cyan 100% an Blau 100% an Magenta 100% an Weiß 100% an Programm 1: zufällige 3-Farbenschaltung Programm 2: zufällige 3-Farbenüberblendung Programm 3: zufällige 7-Farbenschaltung Programm 4: zufällige 7-Farbenüberblendung Strobe ( 10 Hz... -
Seite 9: Dmx-Gesteuerter Betrieb
Gerät Kanäle 11-15 Gerät Kanäle 16-20 Gerät Kanäle 21-25 Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED PST-9W RGB DMX über Ihren Controller ansteuern. DMX-PROTOKOLL Kanal: Wert: Funktion: 000 – 255 Rot (0 – 100%) Kanal: Wert: Funktion: 000 –... -
Seite 10: Reinigung Und Wartung
DMX-Adapter IN Klinke 3,5/XLR 1m 51916211 EUROLITE TH-50 Theaterhaken, silber 58000650 Saveking Sicherungsseil 3x600 schwarz 58010252 EUROLITE DMX LED Operator 1 Controller 70064501 EUROLITE DMX LED Operator 4 Controller 70064504 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 31.10.2013 ©... -
Seite 11: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PST-9W RGB DMX Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 12: Operating Determinations
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 13: Installation
Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Never put any liquids close to the device. Should any liquid enter the device nevertheless, disconnect from mains immediately. -
Seite 14: Dmx512 Control
(see picture at right). Additional adapter cables for further connections (not included in delivery): DMX-Adapter OUT LED PST-9W RGB 1m -- 3.5 mm stereo jack to 3-pin XLR 51916210 DMX-Adapter IN LED PST-9W RGB 1m -- 3-pin XLR to 3.5 mm stereo jack... -
Seite 15: Connection With The Mains
Lighting effects must not be connected to dimming-packs. OPERATION After connecting the Spot to the mains, the EUROLITE LED PST-9W RGB DMX starts running. The device has two operating modes. It can be operated via DIP Switches or it can be run in DMX-controlled mode. -
Seite 16: Dip-Switch Controlled Operation
DIP-SWITCH CONTROLLED OPERATION Function: Red 100% on Yellow 100% on Green 100% on Cyan 100% on Blue 100% on Magenta 100% on White 100% on Program 1: random 3-color switch Program 2: random 3-color fade Program 3: random 7-color switch Program 4: random 7-color fade Strobe (... -
Seite 17: Dmx-Controlled Operation
DMX data link. If two, three or more devices are addressed similarly, they will work similarly. Occupation of the DIP-switches: Controlling: After having addressed all LED PST-9W RGB DMX, you may now start operating these via your lighting controller. DMX-protocol Channel:... -
Seite 18: Cleaning And Maintenance
51916210 EUROLITE TH-50 Theatre hook, silver 58000650 Saveking Safety bond 3x600 black 58010252 EUROLITE DMX LED Operator 1 controller 70064501 EUROLITE DMX LED Operator 4 controller 70064504 Please note: All information is subject to change without prior notice. 31.10.2013 ©...
