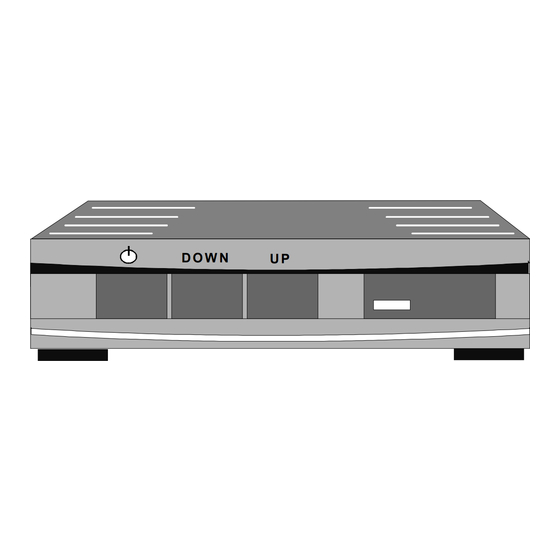

STEREO SATELLITEN RECEIVER OR 49D
STEREO SATELLITE RECEIVER OR 49D
DEMODULATEUR SATELLITE STEREO OR 49D
D O W N
U P
GB
Seite 20-34
D
GEBRAUCHSANWEISUNG
OPERATING INSTRUCTIONS
NOTICE D'UTILISATION
F
Seite 35-49
- 1 -
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Index OR 49D
- Seite 1 GEBRAUCHSANWEISUNG OPERATING INSTRUCTIONS NOTICE D'UTILISATION INDEX STEREO SATELLITEN RECEIVER OR 49D STEREO SATELLITE RECEIVER OR 49D DEMODULATEUR SATELLITE STEREO OR 49D D O W N 199 vorprogrammierte Programmspeicherplätze - preprogrammed memories STB-Signal - signal STB - signaux STB On Screen Dialog - On-screen dialogue - Dialogue à l'écran 3 SCART-Anschlüsse - 3 SCART jacks - 3 prises péritel...
-
Seite 2: Inhaltsverzeichnis
Aufstell- und Gefahrenhinweise Kapitel Seite Inhaltsverzeichnis 1. Bedienelemente - Netzausfall 2. Vorwort - Einführung 3. Erklärung der Begriffe 4. Aufstell- und Gefahrenhinweise 5. F-Stecker richtig anschließen 6. Anschluß und Inbetriebnahme - SCART - ; - Videorecorder - ; - Antennenkabel - 7. -
Seite 3: Bedienelemente - Netzausfall
30 W ANT IN AUDIO Netzausfall - Power failure - Panne de secteur Die individuelle Programmierung bleibt erhalten. The individual programming remains stored in the case of a mains power failure. La programmation individuelle est conservée. - 3 - INDEX... - Seite 4 Anschluß für z. B. PREMIERE-Decoder / DECODER Connection for ex. PREMIERE- decoder / Raccordement pour p. ex. un décodeur IF INPUT (F-Buchse, F socket, prise F) Anschluß des Satelliten-Antennenkabels / The satellite aerial cable is connected to this input / Raccordement câble d'antenne parabolique - 4 - INDEX...
- Seite 5 / Affichage à la commutation de programme - le menu s'arrête Anzeige blinkt, wenn ein Fernbedienungsbefehl gesendet wird. Flashes when a button is pressed. L'affichage clignote quand un odre est envoyé de la télécommande - 5 - INDEX...
-
Seite 6: Vorwort - Einführung
"Sitz" des LNCs im Brennpunkt der Offsetantenne. LO = Local Oscillator ist ein elektrisches Bauteil, das zusammen mit der Sendefrequenz des Satelliten im LNC für die Umsetzung in ein vom Satellitenreceiver verarbeitbares Signal sorgt. Die physikalische Einheit ist MHz oder GHz. - 6 - INDEX... -
Seite 7: Aufstell- Und Gefahrenhinweise
Werden nur von autorisiertem Fachpersonal gewechselt. Es dürfen nur Sicherungen gleichen Typs eingesetzt werden. Umgebungstemperatur - Nicht höher als 40 °C 10 cm Verbrauchte Batterien der Fernbedienung gehören nicht in den DOWN ON/OFF Hausmüll, sondern bei der entsprechenden Sammelstelle abgege- ben. - 7 - INDEX... -
Seite 8: F-Stecker Richtig Anschließen
Decoder an die DECODER-Buchse anschließen. Ver- Decoder schlüsseltes Programm am SAT-Receiver wählen (z.B. PREMIERE). OC 31 DECODER 230VAC TV OUT 50/60 Hz IF INPUT 30 W ANT IN V C R A NT IN AUDIO ANT OUT. - 8 - INDEX... -
Seite 9: Antennenkabel
Taste [-SELECT+] ändern. Speichern: → auf "STORE"und Taste [SELECT+] drük- ken. - Data saved - OC 31 DECODER 230VAC TV OUT 50/60 Hz IF INPUT 30 W ANT IN VC R AN T IN AUDIO ANT O UT. - 9 - INDEX... -
Seite 10: Einstellungen Am Sat-Receiver
2. Speichern: → auf Zeile "Store (-+)"stellen und Taste AFC ON; Gesperrte Pro- grammplätzen sind entrie- [SELECT+] drücken. - Init EEPROM NOW - gelt; Nach einem RESET wird der SAT-Receiver auf seine werk- seitigen Einstellungen rückgesetzt: (siehe auch Programmtabellen). - 10 - INDEX... -
Seite 11: Decoderbetrieb
5,50-9,99 / 50 µs Tuneable 02 3. Speichern: → auf Zeile "Store (-+)"stellen und Taste Tuneable 03 5,50-9,99 / comp. [SELECT+] drücken. - Data saved - Tuneable 04 5,50-9,81 / L comp. 5,68-9,99 / R comp. - 11 - INDEX... -
Seite 12: Kindersicherung
4. Mit Taste [VIDEO] den → auf Zeile "Program Place" stellen und zu sperrenden Programmplatz eingeben. 5. Speichern: → auf Zeile "Store (-+)"stellen und Taste [SELECT+] drücken. - Data saved - Bei Aufruf des gesperrten Programmplatzes erscheint die Meldung: - This Channel is locked - - 12 - INDEX... -
Seite 13: Händlerteil Und Für Technisch Interessierte
13° 19,2° - NEUEN Programmplatz - eingeben. 2. Speichern: → auf Zeile "Store (-+)" stellen und Taste [SELECT+] drücken. - Data saved - OY 22B OR .. IF-Input 2 x Single Universal LNC OC31 OA 77 - 13 - INDEX... -
Seite 14: Stb-Signal
- NEUEN Programmplatz - eingeben. 2. Speichern: → auf Zeile "Store (-+)"stellen und Taste [SELECT+] drücken. - Data saved - Terr Terr STB switch 22kHz 22kHz Sat "A" Sat "B" 22kHz 22kHz OY... OY 12 0/12 V Receiver OR.. D-Box - 14 - INDEX... -
Seite 15: Menü-Einblendungen - Erläuterungen
Program Place: 001-199 Store (-/+): YES / NO Mit Taste [AUDIO] ein- Menü AUDIO und mit [DISPLAY] aus- → Audio Mode: schalten. STEREO 03 Frequency: 7,02 MHz-L 7,20 MHz-R Prog. Place: 001-199 Store (-/+): YES / NO - 15 - INDEX... -
Seite 16: Menüsystem
Astra=16; Kopernikus, Telecom und Eutelsat =24 Decoder Loop: Aus der Decoder-Bedienungsanleitung die Konfiguration AUTO/EXT V oder EXT AV übernehmen. Program Place: Über die Fernbedienungs-Tasten [0 - 9] 3stellig eingeben. Store (-/+): Abspeichern der geänderten Werte und Abschalten des Menüs. - 16 - INDEX... -
Seite 17: Menü Audio
Stereo 03 7,74 / 7,92 Stereo 04 8,10 / 8,28 Tuneable 01 5,50-9,99 / J17 5,50-9,99 / 50 µs Tuneable 02 Tuneable 03 5,50-9,99 / comp. Tuneable 04 5,50-9,81 / L comp. 5,68-9,99 / R comp. - 17 - INDEX... -
Seite 18: Technische Daten
Max. Luftfeuchte, nicht kondensierend 95 % Pin 18 Video Eingang: Masse Abmessungen B x H x T 260 x 50 x 204 mm Pin 19 Video: Ausgang Pin 20 Video: Eingang Gewicht 1.6 kg Pin 21 Gerätemasse - 18 - INDEX... -
Seite 19: Störungstabelle
"CH 36" stellen. gestört. Verursachende Störer sind: Videorecorder oder Ant.- Signale, die den gleichen Kanal 36 verwenden oder senden. Die Fernbedienung funktio- Batterien bitte tauschen. Schwache Batterien niert nicht oder nur über kurze Type: AAA 1.5 V Distanzen - 19 - INDEX...
