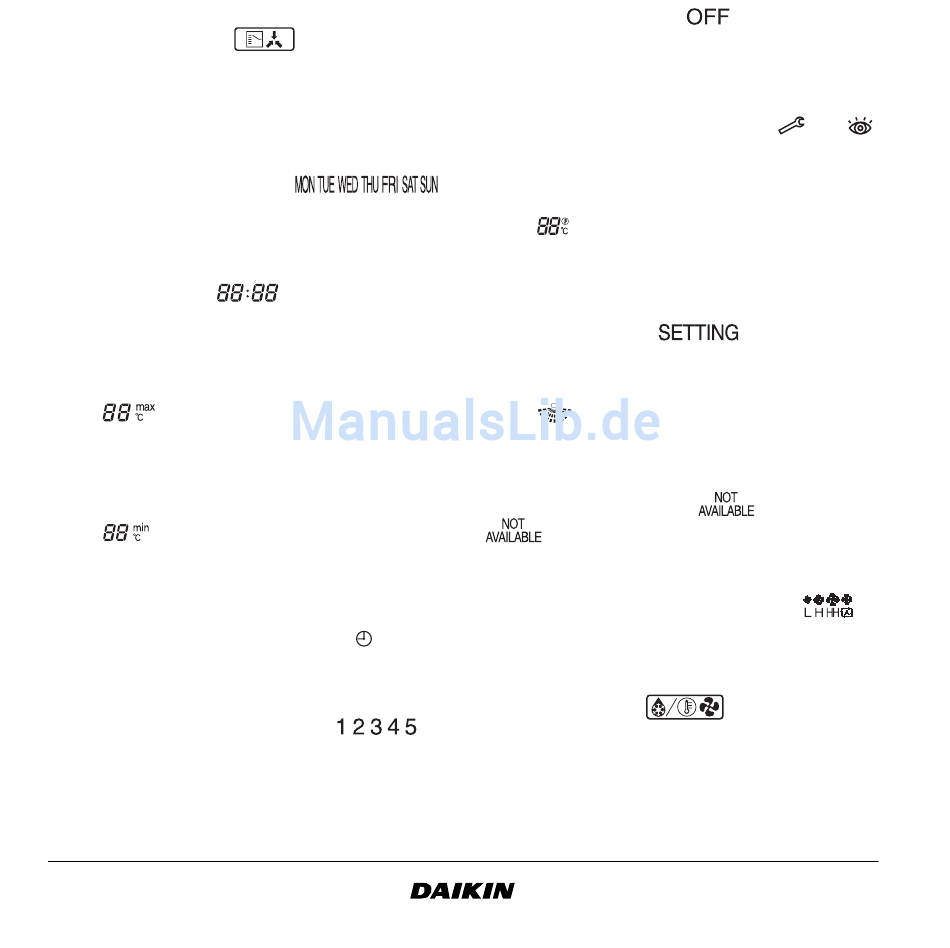

9 BILDSYMBOL GEREGELTE ZENTRALE
UMSCHALTUNG
Dieses Bildsymbol zeigt an, dass die zentral
geregelte Umschaltung der Anlage für eine andere
Inneneinheit vorgesehen ist oder der optionale Kühl/
Heiz Wahlschalter an die Außeneinheit ange-
schlossen wird (=Führungs-Fernbedienung).
10 WOCHENTAG ANZEIGER
Der Wochentaganzeiger
Wochentag an (oder den eingestellten Tag, wenn die
Programmuhr abgelesen oder programmiert wird).
11 UHRANZEIGE
Die Uhranzeige zeigt die aktuelle Uhrzeit an (oder die
Aktionszeit wenn die Programmuhr gelesen oder
programmiert wird).
12 MAXIMALE EINGESTELLTE TEMPERATUR
Die maximal eingestellte Temperatur gibt die maximal
eingestellte Temperatur während des Grenzbetriebes
an.
13 MINIMALE EINGESTELLTE TEMPERATUR
Die minimale eingestellte Temperatur gibt die minimal
eingestellte Temperatur während des Grenzbetriebes
an.
14 BILDSYMBOL PROGRAMMUHR
Dieses Bildsymbol zeigt an, dass die Programmuhr
aktiviert ist.
15 BILDSYMBOLE MASSNAHME
Diese Bildsymbole zeigen die täglichen Maßnahmen
der Programmuhr an.
Betriebsanleitung
3
zeigt den aktuellen
16 BILDSYMBOL AUS
Dieses Bildsymbol zeigt
Maßnahme gewählt
Programmierung der Programmuhr.
17 KONTROLLE ERFORDERLICH
Diese Bildsymbole zeigen an, dass eine Kontrolle
erforderlich ist. Fragen Sie Ihren Monteur.
18 EINGESTELLTE TEMPERATURANZEIGE
Dies zeigt die aktuell eingestellte Temperatur der
Anlage an (nicht angezeigt im GRENZ-Betrieb oder
im Modus VENTILATOR oder LUFTTROCKNUNG)
19 EINSTELLUNG
Wird nicht verwendet, dient nur zu Wartungszwecken.
20 BILDSYMBOL LUFTSTROMRICHTUNG
Dieses Bildsymbol zeigt die Luftstromrichtung an (nur
für Anlagen mit motorisierten Schwenkklappen).
21 NICHT VERFÜGBAR
wird angezeigt, immer dann wenn eine nicht
installierte Option angesprochen wird oder eine
Funktion nicht verfügbar ist.
22 BILDSYMBOL GEBLÄSESTÄRKE
Dieses Bildsymbol zeigt die eingestellte Gebläse-
stärke an.
23 BILDSYMBOL MODUS ENTFROSTUNG/
WARMSTART
Dieses Bildsymbol zeigt an, dass der Modus
Entfrostung/Warmstart aktiv ist.
