Inhaltszusammenfassung für Plantronics CS530

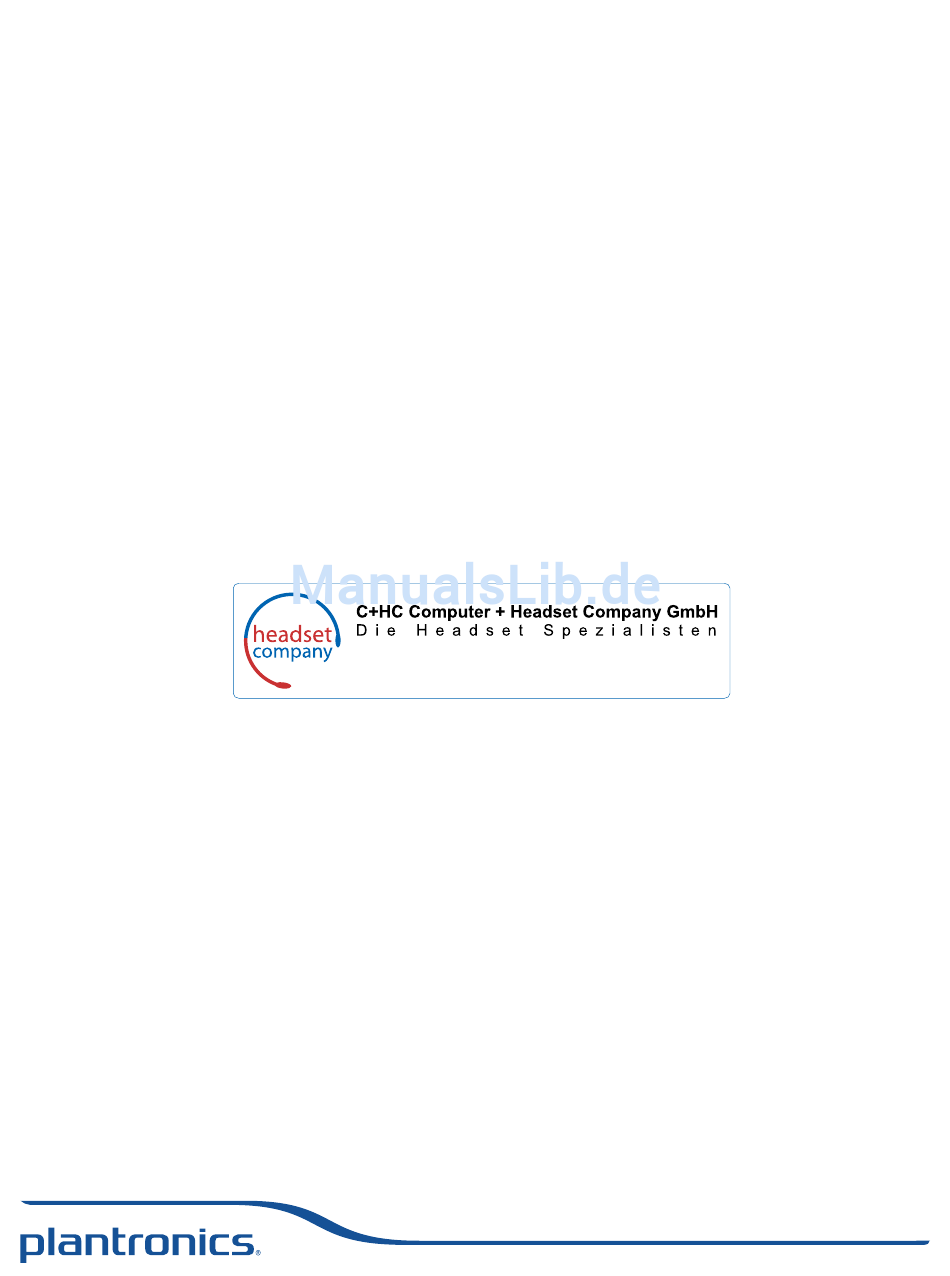

- Seite 1 Schnurloses Headset-System Bedienungsanleitung Borsteler Chaussee 49 | 22453 Hamburg | Tel.: (040) 500 580 20 www.comhead.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Willkommen 3 Lieferumfang 4 Grundlagen zu Basisstation und Headset 5 Zubehör 6 Anpassen des Headsets 7 Wechseln des Ohrstöpsels 7 Positionierung des Headsets 7 Linke Tragevariante 8 Anschluss Ihres Festnetztelefons 9 Netzanschluss 9 Aufladen des Headsets 9 Anschluss und Konfiguration Ihres Festnetztelefons 10 Festnetztelefon (Standard) 10 Prüfen der Konfiguration und Tätigen eines Testanrufs 11 Festnetztelefon + HL10-Telefonhörer-Lifter (getrennt erhältlich) 12... -
Seite 3: Willkommen
Willkommen Vielen Dank, dass Sie sich für den Kauf eines Plantronics-Produkts entschieden haben. Diese Anleitung enthält Hinweise zur Installation und zum Gebrauch des schnurlosen Headset-Systems CS530A. Die Broschüre Wichtige Sicherheitshinweise enthält wichtige Sicherheitsinformationen, die Sie vor der Installation oder Verwendung des Produkts beachten sollten. -
Seite 4: Lieferumfang
Lieferumfang Stromquelle Headset Ohrstöpsel Telefonschnittstellenkabel Netzteil... -
Seite 5: Grundlagen Zu Basisstation Und Headset
Grundlagen zu Basisstation und Headset Basisstation-Überblick VORDERSEITE ZURÜCK Anrufs-/Stummschaltungs-LED UNTERSEITE Ein-Status-/Anmelde-LED Lade-LED Anmeldetaste Schmalband-/Breitband-Audio-Umschalter Stromanschlussbuchse Telefonhörer-Lifter/EHS-Kabelanschlussbuchse Telefonschnittstellenkabelbuchse Schalter für die automatische Anrufannahme Hörlautstärkeregler* Sprechlautstärkeregler* Konfigurationsschalter* * Für Installationseinstellungen Headset-Überblick Taste zum Erhöhen der Lautstärke Taste zum Verringern der Lautstärke Gesprächstaste Leuchtanzeige Mikrofon... -
Seite 6: Zubehör
Zubehör Electronic Hook Switch-Kabel (EHS) Hebt den Telefonhörer Ihres Festnetztelefons elektro- nisch ab. Ermöglicht die Gesprächsannahme/-beendigung mit Ihrem Headset. HL10™-Telefonhörer-Lifter Hebt den Telefonhörer automatisch ab und legt ihn wieder in die Festnetzstation. Ermöglicht die Gesprächsannahme/-beendigung mit Ihrem Headset. -
Seite 7: Anpassen Des Headsets
Anpassen des Headsets Passen Sie das Headset an, indem Sie den Ohrstöpsel wechseln, das Headset recht oder links tragen und die Position des Mikrofons optimieren. Wechseln des Ohrstöpsels Ein bereits angebrachter Ohrstöpsel ist im Lieferumfang des Headsets enthalten. Einen anderen Ohrstöpsel können Sie wie folgt anbringen: Entfernen Sie den bereits angebrachten Ohrstöpsel, indem Sie ihn nach innen drücken, ihn im Uhrzeigersinn drehen und anschließend fest daran ziehen. -
Seite 8: Linke Tragevariante
Bewegen Sie den Mikrofonarm, bis das Mikrofon in Richtung Mund zeigt. Linke Tragevariante Das Headset kann auch links getragen werden. Im Folgenden finden Sie eine Anleitung, wie Sie das Headset für diese Tragevariante umstellen können: Drehen Sie den Mikrofonarm herum. Klappen Sie den Mikrofonarm nach unten. -
Seite 9: Anschluss Ihres Festnetztelefons
Anschluss Ihres Festnetztelefons In diesem Abschnitt wird beschrieben, wie Sie die Basisstation mit Ihrem Festnetztelefon verbinden. Netzanschluss Stecken Sie ein Ende des Netzteils in die Stromanschlussbuchse auf der Rückseite der Basisstation und das andere Ende in eine Steckdose. Die Netz-LED leuchtet weiß. Aufladen des Headsets Setzen Sie das Headset in die Ladestation ein. -
Seite 10: Anschluss Und Konfiguration Ihres Festnetztelefons
Weitere Informationen zur Installation finden Sie in der Kurzanleitung – EHS, die mit Ihrem EHS- Kabel geliefert wurde, oder unter plantronics.com/accessories. Festnetztelefon (Standard) Stecken Sie ein Ende des Telefonschnittstellenkabels auf der Rückseite der Basisstation ein. Trennen Sie das Spiralkabel des Telefonhörers vom Festnetztelefon und verbinden Sie es mit der Anschlussbuchse für das Telefonschnittstellenkabel. -
Seite 11: Prüfen Der Konfiguration Und Tätigen Eines Testanrufs
Prüfen der Konfiguration und Tätigen eines Testanrufs Falls Ihr Festnetztelefon über eine Lautstärkeregelung verfügt, stellen Sie diese auf eine mittlere Lautstärke ein. Prüfen Sie unten an Ihrer Basisstation, ob die Standardeinstellungen korrekt sind. Stellen Sie außerdem die Lautstärke Ihres Festnetztelefons ein. Hörlautstärkeregler ( ) = 2 und Sprechlautstärkeregler ( ) = 2... -
Seite 12: Festnetztelefon + Hl10-Telefonhörer-Lifter (Getrennt Erhältlich)
Festnetztelefon + HL10-Telefonhörer-Lifter (getrennt erhältlich) HINWEIS Festnetztelefon (Standard). Befolgen Sie erst die Schritte oben für das Drücken Sie das Stromkabel des Telefonhörer-Lifters vorsichtig in die Buchse des Telefonhörer-Lifters. VERWENDUNG Schieben Sie, während Sie Ihr Headset tragen, den Arm des Telefonhörer-Lifters unter den Telefonhörer, bis die Lifter-Basis das Telefon seitlich berührt. -
Seite 13: Kein Freizeichen
Kein Freizeichen Falls Sie kein Freizeichen hören, bringen Sie den Höhenschalter des Telefonhörer-Lifters in die nächst höhere Position. Wiederholen Sie die Schritte 2 bis 5 oben falls nötig, bis Sie ein Freizeichen hören. Sobald Sie ein Freizeichen hören, befestigen Sie den Telefonhörer-Lifter wie in den Schritten 6 bis 8 beschrieben. -
Seite 14: Festnetztelefon + Ehs-Kabel
Stecken Sie ein Ende des EHS-Kabels in die Basisstation und das andere in das Festnetztelefon ein, wie in der „Kurzanleitung – EHS-Adapter“ beschrieben. HINWEIS Weitere Informationen zur Installation finden Sie in der Kurzanleitung – EHS, die mit Ihrem EHS-Kabel geliefert wurde, oder unter plantronics.com/accessories. 14 14 14 14... -
Seite 15: Positionieren Der Basisstation
Positionieren der Basisstation Der empfohlene Mindestabstand zwischen Festnetztelefon und Basisstation beträgt ca. 15 cm. Der empfohlene Mindestabstand zwischen Basisstation und Computer beträgt ca. 30 cm. Eine falsche Positionierung kann zu Störgeräuschen und Interferenzen führen. 3 0 c 15 15 15 15... -
Seite 16: Ihr Headset
Zeit mit hoher Lautstärke. Dies kann zu Gehörschäden führen. Stellen Sie den Ton immer auf gemäßigte Lautstärke ein. Weitere Informationen zu Headsets und zum Schutz des Gehörs finden Sie unter: www.plantronics.de/healthandsafety. Sprechzeit Das vollständig aufgeladene CS530A bietet bis zu 6 Stunden Sprechzeit. Die Sprechzeit ist kürzer, wenn das Gerät im Breitbandmodus betrieben oder das Headset durchgängig in großer... -
Seite 17: Warnung Bei Niedrigem Akkustand
Warnung bei niedrigem Akkustand Wenn Sie gerade telefonieren und der Headset-Akku fast leer ist, weist ein sich alle 15 Sekunden wiederholender tiefer Ton auf einen niedrigen Akkustand hin. Laden Sie das Headset umgehend auf. Wenn Sie gerade kein Gespräch führen, signalisieren drei tiefe Töne nach Drücken der Gesprächstaste einen kritischen Akkustand. -
Seite 18: Ihre Basisstation
Ihre Basisstation Telefon-Taste an der Basisstation und Schalter 1 Anmeldetaste Das zusammen mit der Basisstation gelieferte Headset ist bei der Basisstation angemeldet (mit dieser verbunden). Wenn Sie jedoch ein neues Headset verwenden möchten oder die Anmeldung Ihres aktuellen Headsets erneut vornehmen müssen, können die beiden Geräte mithilfe der beiden folgenden Methoden miteinander verbunden werden. -
Seite 19: Schmalband-/Breitband-Audio-Umschalter
Ist die automatische Anrufannahme auf grau eingestellt, können Sie einen Anruf einfach annehmen, indem Sie das Headset aus der Basisstation nehmen. HINWEIS Die automatische Anrufannahme/-beendigung erfordert die Verwendung eines EHS- Kabels oder HL10-Telefonhörer-Lifters. Unter plantronics.com/accessories finden Sie weitere Informationen. 19 19... -
Seite 20: Tägliche Benutzung
Dieser Schritt erfolgt automatisch, wenn Sie einen Telefonhörer-Lifter oder ein EHS- Kabel verwenden. Weiteres Zubehör finden Sie unter plantronics.com/accessories. Wählen Sie die Nummer mit dem Festnetztelefon. Drücken Sie, um den Anruf zu beenden, auf die Gesprächstaste am Headset und legen Sie anschließend den Hörer auf. -
Seite 21: Fehlerbehebung
Die Sprechzeit ist auch Die Akkus unterliegen dem Memory-Effekt. Informationen über einen Austausch nach vollständiger durch das Werk erhalten Sie beim Plantronics Kundenservice in Deutschland unter Aufladung des Akkus der Rufnummer 0800 9323 400, in Österreich unter 0800 242 500 und in der deutlich kürzer. - Seite 22 Avoid touching the contacts at the rear of the unit unnecessarily. If operation is interrupted by a static event, power-cycle the product to restore normal functions. Borsteler Chaussee 49 | 22453 Hamburg | Tel.: (040) 500 580 20 s of Plantronics, Inc. All www.comhead.de...
