Inhaltszusammenfassung für HERKULES Herkules Hurricane 400
- Seite 1 Herkules Motor GmbH & Co. KG Herkules Motor GmbH & Co. KG Dörnbergstraße 27-29 · 34233 Fuldatal info@herkules-motor.de www.herkules-motor.de...

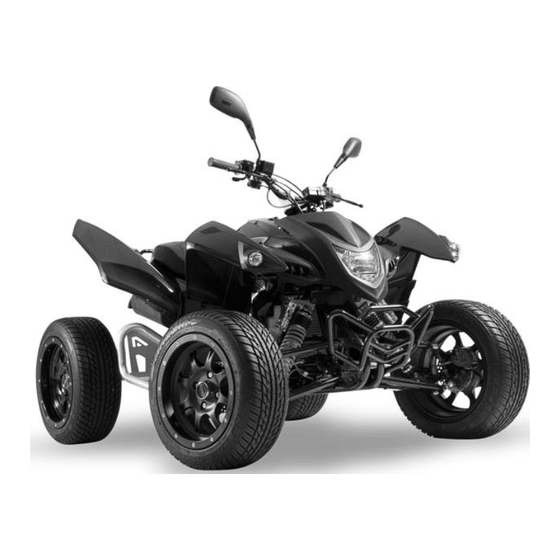

- Seite 2 HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 HERKULES MOTOR GmbH & Co. KG Dörnbergstraße 27-29 34233 FULDATAL – GERMANY www.herkules-motor.de...
-
Seite 3: Einleitung
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Einleitung Sehr geehrter Kunde, Sie haben sich für ein ADLY Quad Herkules Hurricane 400/450S/500S, 500 Flat oder 400/450/500 Supermoto entschieden. möchten Ihnen für entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Quad haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 4: Inhaltsverzeichnis
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Inhaltsverzeichnis Einleitung Übersicht Bedienung Zündschloss Cockpit Instrumente Warnlichtanlage Starterknopf Motor Lichtschalter Blinker Signalhorn Kaltstarthebel Gashebel Fußbremse Wichtige Hinweise zum Bremsen Feststellbremse Schalten - Gangwahl Rückwärtsgang Tankdeckel Kraftstoff auffüllen Motoröl... -
Seite 5: Übersicht
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Übersicht... - Seite 6 HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Übersicht Rückspiegel Parkbremse Blinker, vorn Blinker, hinten Gashebel Fußbremse Kupplungshebel Frontscheinwerfer Cockpit-Instrumente Sitzbank Schalthebel Bedienelemente für Beleuchtung, Blinker und Hupe Zündschloss Kraftstofftank Hebel Rückwärtsgang Variante 500 S FLAT...
-
Seite 7: Bedienung
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Bedienung Zündschloss Das Zündschloss dient in Position „ON“ zum Starten des Motors. In der Position „OFF“ ist die Elektrik abgeschaltet und der Zündschlüssel kann entnommen werden. Nach Abschalten des Motors ist die Zündung stets abzuschalten, um ein Entladen der Batterie zu vermeiden. -
Seite 8: Warnlichtanlage
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Warnlichtanlage Die Anlage funktioniert bei ausgeschalteter Zündung. Bei eingeschalteter Warnlichtanlage blinken alle vier Blinkleuchten gleichzeitig. (AN) Nach oben drücken (AUS) Nach untern drücken Starterknopf Motor Zum Starten Handbremshebel gezogen halten und Starterknopf drücken. -
Seite 9: Kaltstarthebel
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Kaltstarthebel (nicht bei allen Modellen) ACHTUNG: Nach Kaltstart hohe Motordrehzahlen vermeiden! Kaltstart Kaltstarthebel nach links schieben. Gasdrehgriff nicht öffnen. Kaltstarthebel etwas zurückschieben, sobald der Motor unrund läuft. -
Seite 10: Wichtige Hinweise Zum Bremsen
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Wichtige Hinweise zum Bremsen Vermeiden Sie abruptes Bremsen ▪ Vermeiden Sie langes Bremsen. Hierbei erhitzen sich die Bremsen und arbeiten ggf. ▪ mit verminderter Bremswirkung Fahren Sie langsam und bremsen Sie insbesondere auf glatter Fahrbahn rechtzeitig ▪... -
Seite 11: Rückwärtsgang
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Rückwärtsgang Stellen Sie zunächst das Getriebe auf Leerlauf (NEUTRAL). Betätigen Sie die Kupplung mit dem Kupplungshebel und halten Sie diesen. Legen Sie den Ersten Gang „1“ ein. -
Seite 12: Motoröl
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Motoröl Ölstand kontrollieren ACHTUNG: Ölkontrolle bei kaltem Motor kann zu Fehlinterpretationen und dadurch zu einer falschen Füllmenge führen. Um Schäden zu vermeiden ist der Maximalstand niemals zu überschreiten und der Minimalstand niemals zu unterschreiten. -
Seite 13: Fahrhinweise
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Fahrhinweise Wartungs- und Kontrollpunkte vor jeder Fahrt Kontrollteile Kontrollpunkte Motoröl Ölstand kontrollieren, ggf. Nachfüllen Kraftstoff Genügend Kraftstoff aufgefüllt? Bleifrei (ROZ 95, SUPER) Bremse, vorn Zustand prüfen Bremse, hinten Zustand prüfen... - Seite 14 HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Darüber Hinaus ist auch die Einhaltung der vorgegebenen Wartungs-Intervalle für die Betriebssicherheit von großer Bedeutung. WARNUNG: Die Fahrsicherheit wird auch von der eigenen Fahrweise bestimmt. Deshalb: Amtlich genehmigten Schutzhelm aufsetzten und Verschluss korrekt schließen ▪...
- Seite 15 HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Starten Das zulässige Gesamtgewicht beträgt 392 kg. Eine Überladung ist zu vermeiden. Das Fahrverhalten kann beeinträchtigt werden und es kann zu Unfällen oder Beschädigungen kommen. Quad auf ebenem Untergrund parken und Feststellbremse einrasten.
- Seite 16 HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Bei Steigungen einen niedrigen Gang einlegen (bei Schaltgetriebe) und das Gewicht nach vorn verlagern. Beim Hochfahren möglichst konstante Geschwindigkeit einhalten. Vermeiden Sie zu steile Hänge oder Steigungen mit rutschigem oder unstabilem Untergrund.
-
Seite 17: Pflegehinweise
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Pflegehinweise Regelmäßige und sachkundige Pflege dient der Werterhaltung des Fahrzeuges und ist eine der Voraussetzungen für die Einhaltung von Gewährleistungsansprüchen bei eventuellen Korrosions- und anderen Schäden ACHTUNG Fahrzeug niemals an Autowaschstraßen mit Dampfstrahlern,... -
Seite 18: Technische Änderungen, Zubehör Und Ersatzteile
Sollen technische Änderungen vorgenommen werden, sind unsere Richtlinien zu beachten. Damit wird erreicht, dass keine Schäden am Fahrzeug entstehen, die Betriebssicherheit erhalten bleiben und die Änderungen zulässig sind. Der Herkules- Fachhändler führt diese Arbeiten gewissenhaft aus, Vor dem Kauf von Zubehör und vor allen technischen Änderungen sollte stets eine Beratung durch einen Fachhändler erfolgen. -
Seite 19: Wartungshinweise
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Wartungshinweise Kontrolle des Bremshebels der Feststellbremse Prüfen Sie den Bremshebel der Feststellbremse auf korrekte Funktion. Kontrollieren Sie, ob die Hinterräder bei nicht betätigter Bremse absolut frei drehen. -
Seite 20: Rad, Aus- Und Einbau
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Rad, Aus- und Einbau Ausbau: Geeigneten Gegenstand unter den Rahmen stellen und Rad aufbocken. Radmuttern abschrauben und Rad abnehmen Einbau: Radmuttern mit einem Drehmomentschlüssel (45Nm) anziehen Hurricane FLAT / Supermoto Radmuttern mit einem Drehmomentschlüssel (60Nm) -
Seite 21: Kontrolle Der Lenkung
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 2. Zugstufe - Ausfedergeschwindigkeit Drehen Einstellknopfes Ausgleichsbehälter Richtung macht Fahrwerkeinstellung weicher. Drehen Richtung macht Fahrwerkseinstellung härter. Beeinflusst Fahrkomfort, Radlastdifferenz Seitenneigung des Fahrzeugaufbaus. Weich = langsame Ausfedergeschwindigkeit Hart schnelle Ausfedergeschwindigkeit 3. -
Seite 22: Batterie
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Batterie Batterie laden Bei längerer Stilllegung die Batterie alle 3-4 Monate nachladen. Der Ladestrom (Ampere) soll max. 1/10 der Batteriekapazität (Ah) betragen, Die Batterie darf nicht schnellgeladen werden. Zum Laden der Batterie darf nur ein speziell für MF-Batterien zugelassenes Ladegerät verwendet werden. -
Seite 23: Kontrolle Der Zündkerze
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Kontrolle der Zündkerze Zündkerze einem Zündkerzenschlüssel herausschrauben. Zündkerzenelektrode Verschmutzungen prüfen. Bei starkem Abbrand Zündkerze wechseln. Elektrodenabstand (0,6-0,7mm) einer Fühllehre kontrollieren. Zündkerze von Hand eindrehen und dann mit dem Zündkerzenschlüssel noch 1/2 bis 3/4 Umdrehungen... -
Seite 24: Kühlflüssigkeit
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Luftfilter ATV 400 Der Luftfilter befindet sich unter dem Fahrersitz. Prüfen oder tauschen Sie den Luftfilter laut Wartungsplan im Service-Checkheft. Unter widrigen, z.B. staubigen Bedingungen, entsprechend häufiger. -
Seite 25: Fehlersuche
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Fehlersuche DER MOTOR STARTET NICHT Ist der Zündschlüssel im Zündschloss und auf der ON-Position? ▪ Ist genügend Kraftstoff im Tank? ▪ Ist der Handbremshebel gezogen, während Sie den Startknopf drücken? ▪... -
Seite 26: Technische Daten
HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Technische Daten ATV 450/500 Hurricane 500 S Hurricane 450/500 Modell Hurricane 500 (Hurricane 450 S) Supermoto FLAT Hersteller-Schlüsselnr. 7461 Fahrzeugklasse EU-Genehmigung e9*2002/24*0274*xx (xx = jew. Erweiterung) Motorbauart... - Seite 27 HERKULES MOTOR GmbH & Co. KG Bedienungsanleitung Hurricane 400 / 450 / 500 Technische Daten ATV 400 Modell Hurricane 400 S Hurricane 400 Supermoto Hersteller-Schlüsselnr. 7461 Fahrzeugklasse Motorbauart 1-Zylinder, 4-Takt-Motor, 4-Ventil SOHC Hubraum 372 cm³ Max. kW Leistung mit LOF-Zulassung siehe Gutachten Vergaser Mikuni BSR 33, Hauptdüse 135...
- Seite 28 Herkules Motor GmbH & Co. KG Dörnbergstraße 27-29 34233 Fuldatal-Ihringshausen Telefon: 0561 / 98186-0 Fax 0561 / 98186-27 info@herkules-motor.de www.herkules-motor.de...
