Inhaltszusammenfassung für Eizo eClient SX1

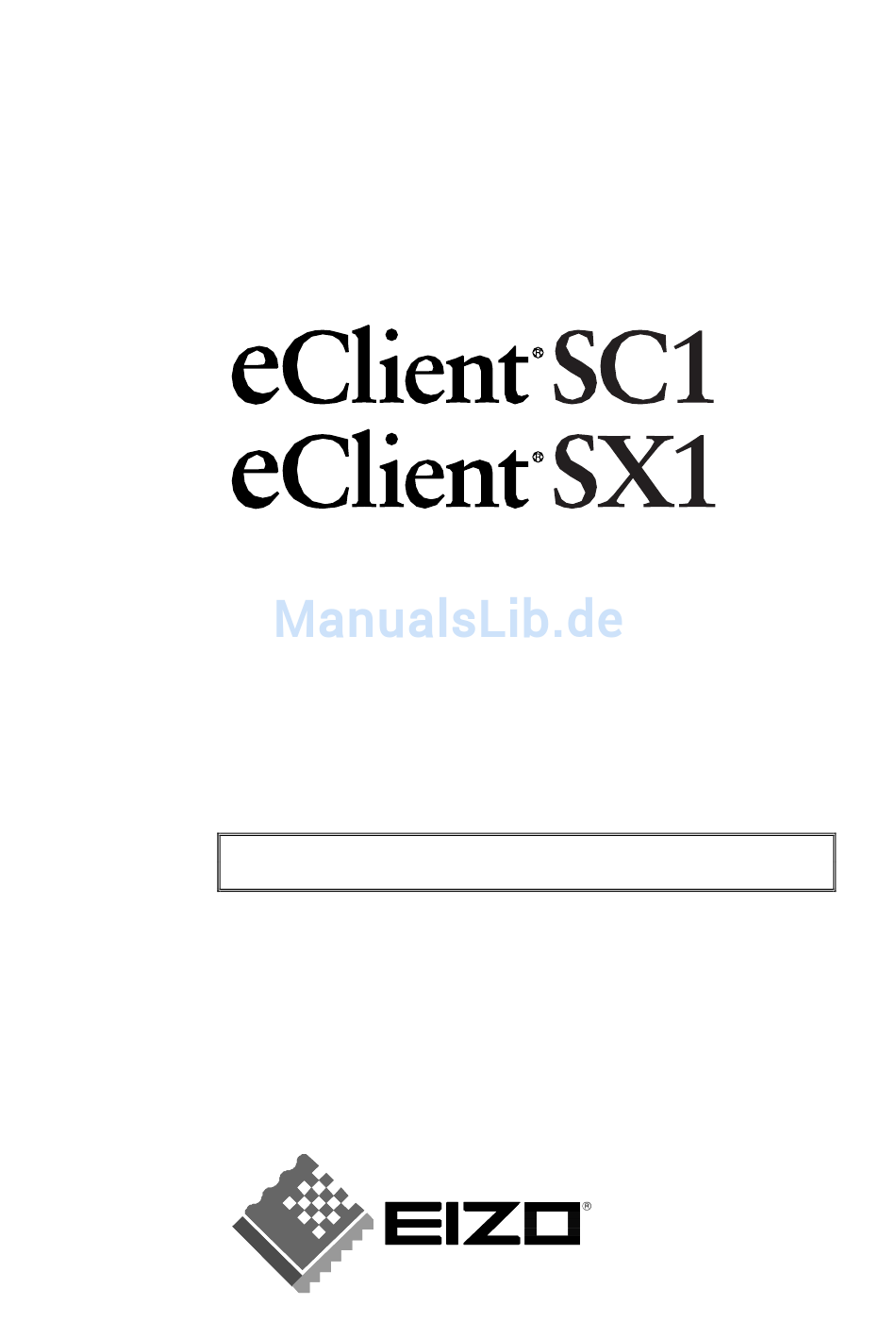

- Seite 1 Bedienungsanleitung Windows-basiertes Standfuß-Terminal Detaillierte Informationen – z. B. die Einstellungen der Einheit – können Sie bei Ihrem Systemadministrator erfragen.
- Seite 2 Weise - reproduziert, in einem Suchsystem gespeichert oder übertragen werden. EIZO NANAO CORPORATION ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen.
-
Seite 3: Inhaltsverzeichnis
Deutsch INHALTSVERZEICHNIS VORSICHTSMASSNAHMEN ..............4 1. EINFÜHRUNG..................8 1-1. Allgemeine Beschreibung ................8 1-2. Eigenschaften....................8 1-3. Paketinhalt....................9 2. BETRIEB ....................10 2-1. Bedienelemente ...................10 2-2. Bedienhinweise (SC1)..................12 2-3. Bedienhinweise (SX1) .................18 3. TECHNISCHE DATEN................23 BEGRENZTE GARANTIE................ii INHALTSVERZEICHNIS... -
Seite 4: Vorsichtsmassnahmen
[Position der Hinweise auf dem Gerät] Rückseite WARNUNG Die Monitoranschlusseinheit unterstützt nur Monitore des Typs EIZO L767, L567, L557 oder L367. Bei Anschluss anderer Monitortypen besteht Verletzungsgefahr und das Gerät könnte beschädigt werden. Weitere Informationen zum Anschließen von Monitoren erhalten Sie bei Ihren Systemadministrator. - Seite 5 Deutsch WARNUNG Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Versuchen Sie nicht, dieses Gerät selber zu warten, da Sie durch das Öffnen oder Entfernen der Abdeckungen einen elektrischen Schlag erleiden oder anderen Gefahren ausgesetzt sein können. Halten Sie kleine Gegenstände und Flüssigkeiten vom Gerät fern. Kleine Gegenstände können aus Versehen durch die Lüftungsschlitze in das Gehäuse fallen und somit Feuer, einen elektrischen Schlag oder die Beschädigung des Geräts verursachen.
- Seite 6 Deutsch WARNUNG Das Gerät muss an einen geerdeten Netzausgang angeschlossen werden. Anderenfalls besteht Brand- und Stromschlaggefahr. Der Netzausgang ist mit maximal 2 A belastbar. Bei Anschluss von Geräteeinheiten mit einer Last von mehr als 2 A besteht Brand- bzw. Stromschlaggefahr. Andere Schäden sind ebenfalls möglich. Arbeiten Sie mit der richtigen Spannung.
- Seite 7 Deutsch VORSICHT Tragen Sie das Gerät mit Sorgfalt. Ziehen Sie das Netzkabel und die anderen Kabel ab, wenn Sie das Gerät tragen. Es ist gefährlich, das Gerät zu tragen, wenn die Kabel noch angeschlossen sind. Sie können sich dabei verletzen oder das Gerät beschädigen.
-
Seite 8: Einführung
Deutsch 1. EINFÜHRUNG Danke, dass Sie den EIZO eClient SC1/SX1 gekauft haben. 1-1. Allgemeine Beschreibung Der SC1/SX1 fungiert als Thin Client und wird wie nachfolgend beschrieben mit dem bereits installierten Terminaldienst Windows Terminal Server (nachfolgend WTS genannt) verbunden, um auf WTS-seitig bereitgestellte Anwendungen oder Daten zuzugreifen. -
Seite 9: Paketinhalt
HINWEIS • Eine Tastatur ist im Lieferumfang nicht enthalten und muss separat erworben werden. • Bitte verwenden Sie die mitgelieferte Maus. Die EIZO NANAO CORPORATION haftet nicht für Schäden, die durch die Verwendung einer Maus eines anderen Herstellers verursacht werden. -
Seite 10: Betrieb
Deutsch 2. BETRIEB Dieses Kapitel erläutert den Einsatz des SC1/SX1. 2-1. Bedienelemente Linke Ansicht Rechte Ansicht * EIZO L567 (Beispiel) (1) Lautsprecher (2) Spannungs-LEDs Spannungs-LEDs Gerätestatus • Blau Betrieb • Bildschirmschoner ist aktiv • 1, *2 Der Monitor zeigt kein Bild an... - Seite 11 Deutsch HINWEIS • Wenn Sie das Gerät aus- und wieder einschalten, nach dem Ausschalten einige Sekunden warten, bevor Sie das Gerät wieder einschalten. • Leisten Sie Ihren Beitrag zur Energieeinsparung. Schalten Sie das Gerät aus, wenn Sie es nicht mehr benötigen. Eine hundertprozentige Energieeinsparung kann nur durch Ziehen des Netzsteckers erreicht werden.
-
Seite 12: Bedienhinweise (Sc1)
Deutsch 2-2. Bedienhinweise (SC1) An-/Abmelden beim WTS (SC1) Anmelden beim WTS Schalten Sie den SC1 ein. Es erscheint das Dialogfeld „Terminal Connection Manager“. Befolgen Sie die Anweisungen für die Umgebung, in der der SC1 eingesetzt wird. (Informationen zur jeweiligen Anschlussumgebung erhalten Sie bei Ihrem System- administrator.) (1) Verbindung zum WTS und Anmeldung über das lokales Netzwerk: Weiter mit Schritt 3. - Seite 13 Deutsch Klicken Sie auf die Registerkarte [Connections]. Wählen Sie den gewünschten Anschlussnamen und klicken Sie auf [Connect] (oder doppelklicken Sie einfach auf den Anschlussnamen). Der SC1 stellt eine Verbindung zum WTS her und das Dialogfenster „Windows-Anmeldung“ wird angezeigt. Geben Sie Ihren [Benutzername] und das [Kennwort] ein und klicken Sie anschließend auf [OK], um sich in den Server einzuloggen.
- Seite 14 Deutsch Abmelden vom WTS Wenn der SC1 seinen Betrieb mit einem Desktop-Rechner aufnimmt: Melden Sie sich vom WTS ab. (1) Schließen Sie zunächst alle Anwendungen. (2) Wählen Sie [Start] in der Task-Leiste. (3) Wählen Sie zunächst [Herunterfahren...] und anschließend im Dialogfeld [Windows herunterfahren] die Option [Abmelden].
- Seite 15 Deutsch Wenn der SC1 seinen Betrieb mit einer Anwendung aufnimmt: Melden Sie sich vom WTS ab. Schließen Sie zunächst alle Anwendungen, um sich vom Server abzumelden. Daraufhin erscheint das Dialogfenster „Terminal Connection Manager“. Falls eine Dial-up-Verbindung besteht: Klicken Sie rechts unten auf dem Bildschirm auf die aktive Schaltfläche, um diese Verbindung zu trennen.
- Seite 16 Deutsch Öffnen/Schließen des lokalen Web-Browsers Den lokalen Web-Browser öffnen Schalten Sie den SC1 ein. Es erscheint das Dialogfeld „Terminal Connection Manager“. Befolgen Sie die Anweisungen für die Umgebung, in der der SC1 eingesetzt wird. (Informationen zur jeweiligen Anschlussumgebung erhalten Sie bei Ihrem System- administrator.) (1) Wenn sich der Web-Server in demselben Netzwerk befindet (Intranet): Weiter mit Schritt 3.
- Seite 17 Deutsch Den lokalen Web-Browser schließen (SC1) Schließen Sie den lokalen Web-Browser. Wählen Sie im Menü [File] die Option [Close] und schließen Sie den lokalen Web- Browser. Es erscheint das Dialogfeld „Terminal Connection Manager“. Falls eine Dial-Up-Verbindung besteht: Klicken Sie rechts unten auf dem Bildschirm auf die aktive Schaltfläche.
-
Seite 18: Bedienhinweise (Sx1)
Deutsch 2-3. Bedienhinweise (SX1) Anmelden beim WTS / Abmelden vom WTS (SX1) Anmelden beim WTS Schalten Sie den SX1 ein. Die Desktop-Anzeige erscheint. Bei Einsatz des RDP-Protokolls ist gemäß Schritt 3 vorzugehen, bei Einsatz des ICA-Protokolls gemäß Schritt 4. Bei Einsatz des RDP-Protokolls Falls bereits ein Verbindungssymbol auf dem Desktop zu sehen ist: (1) Doppelklicken Sie auf das Verbindungssymbol (im nachfolgenden Beispiel „RDP1”). -
Seite 19: Bei Einsatz Des Ica-Protokolls
Deutsch Falls der Verbindungsname nicht auf dem Desktop erscheint (1) Doppelklicken Sie auf das Symbol [Remote Desktop Connection], um das Dialogfenster [Remote Desktop Connection] zu öffnen. Klicken Sie auf [Start]-[Remote Desktop Connection], um das Dialogfenster [Remote Desktop Connection] zu öffnen. Klicken Sie auf [Start]-[Programme]-[Remote Desktop Connection], um das Dialogfenster [Remote Desktop Connection] zu öffnen. - Seite 20 Deutsch (2) Das Fenster [Citrix Program Neighborhood] erscheint. Doppelklicken Sie auf das Verbindungssymbol (im nachfolgenden Beispiel „ICA1”). Sobald der SX1 eine Verbindung zum WTS hergestellt hat, wird das Dialogfenster „Windows-Anmeldung“ angezeigt. Geben Sie Ihren [Benutzername] und das [Kennwort] ein und klicken Sie anschließend auf [OK], um sich beim WTS anzumelden.
- Seite 21 Deutsch Abmelden vom WTS Wenn der SX1 seinen Betrieb mit einem Desktop-Rechner aufnimmt: Melden Sie sich vom WTS ab. (1) Schließen Sie alle Anwendungen. (2) Wählen Sie [Start] in der Task-Leiste. (3) Wählen Sie zunächst [Herunterfahren...] und anschließend im Dialogfenster [Windows herunterfahren] die Option [Abmelden].
-
Seite 22: Doppelklicken Sie Auf [Internet Explorer], Um Den Browser
Deutsch Öffnen/Schließen des lokalen Web-Browsers (SX1) Den lokalen Web-Browser öffnen Schalten Sie den SX1 ein. Die Desktop-Anzeige erscheint. Doppelklicken Sie auf [Internet Explorer], um den Browser aufzurufen. Klicken Sie auf [Start]-[Internet Explorer], um den Browser aufzurufen. Klicken Sie auf [Start]-[Program]-[Internet Explorer] an, um den Browser aufzurufen. -
Seite 23: Technische Daten
Deutsch 3. TECHNISCHE DATEN CPU and VIA Eden, 800 MHz Memory Memory RAM: 128 MB, ROM: 32 MB RAM: 256 MB, ROM: 256 MB Anzeigefarben 256 / 65.536 / 16 Mio. Farben Unterstützte Auflösung 1280 × 1024 (60 Hz) 1280 × 1024 (60 Hz) 1024 ×... -
Seite 24: Abmessungen
Deutsch Ungebungsbedingungen Temperatur Betrieb : 5 °C 35 °C to (41 °F 95 °F) Lagerung : -20 °C 60 °C (-4 °F 140 °F) Luftfeuchte 30 % to 80 % R.H. ohne Kondensierung 100-120 TÜV/NRTL, c-TÜV, FCC Class A, CB Zertifikate Bereich Standards... -
Seite 25: Begrenzte Garantie
Verarbeitungsfehler für eine Dauer von drei (3) Jahren ab Erstverkaufsdatum. Wenn das Produkt mit einer Maus und/oder einer Tastatur der Marke EIZO geliefert wird, wird auch für die Maus und die Tastatur eine Garantie gegen Material- und Verarbeitungsfehler für eine Dauer von einem (1) Jahr ab Erstverkaufsdatum geleistet. Wenn das Produkt mit einer Maus und/oder einer Tastatur eines anderen Herstellers geliefert wird, gilt für die Maus und die... -
Seite 26: Canadian Notice
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note Use the attached specified cable below or EIZO signal cable with this unit so as to keep interference within the limits of a Class A digital device. - AC Cord...
