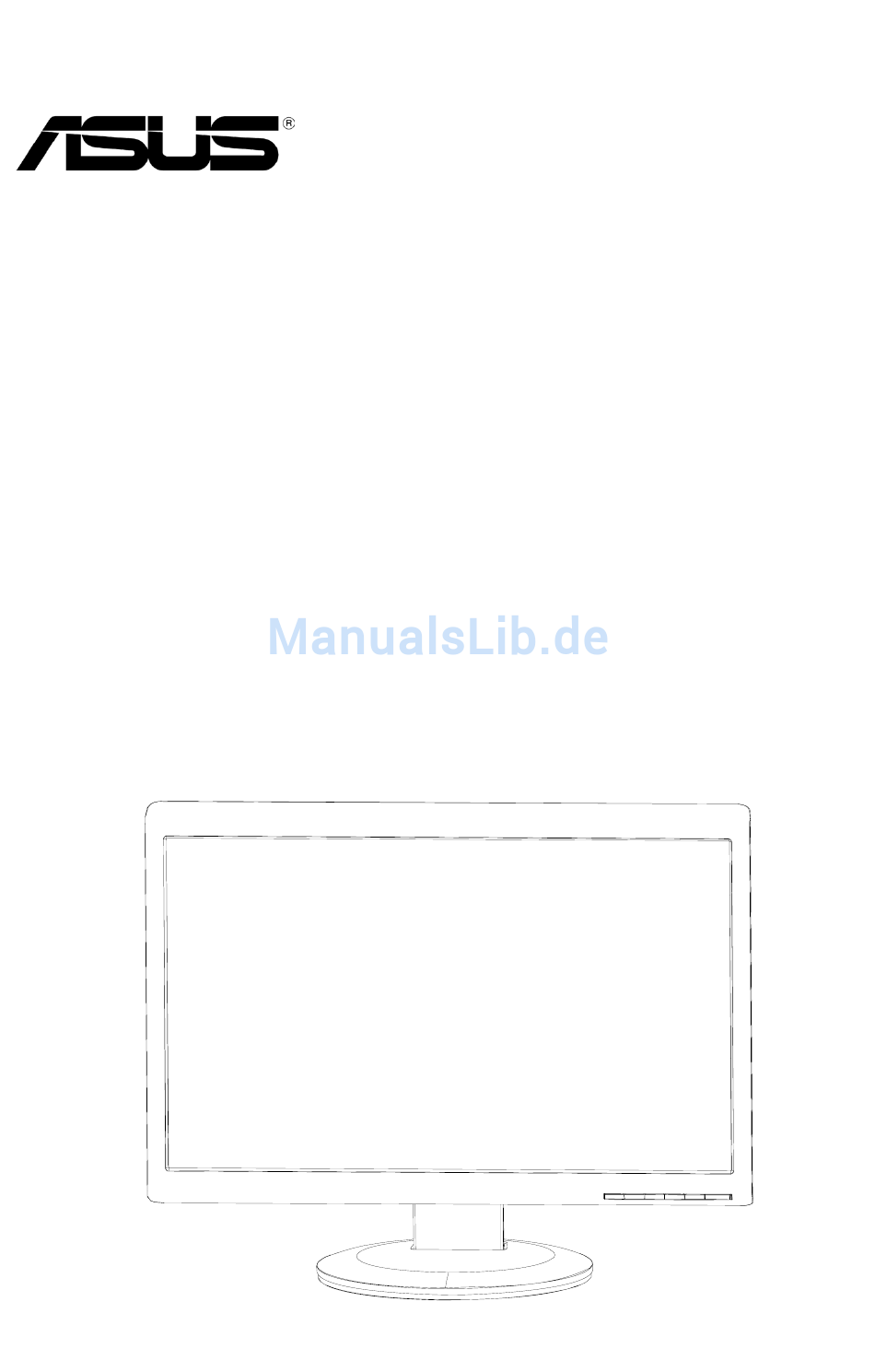

- Seite 1 E4240 V1 Januar 2009 VH242xL/VH232xL/VH236HL -Reihe VH222xL LCD-Monitor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
übertragen werden. Hiervon ausgenommen ist die Erstellung einer Sicherungskopie für den persönlichen Gebrauch. Die Produktgarantie oder -dienstleistung wird nicht gewährt, wenn (1) das Produkt ohne schriftliche Zustimmung von ASUS repariert, modifiziert oder geändert wurde oder (2) die Seriennummer des Produkts unleserlich gemacht wurde oder fehlt. ASUS... -
Seite 3: Hinweise
Hinweise Federal Communications Commission-Erklärung Dieses Gerät erfüllt alle Anforderungen Teils FCC-Bestimmungen. Betrieb muss folgenden zwei Bedingungen erfüllen: ‧ Das Gerät darf keine schädlichen Interferenzen verursachen. ‧ Das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise ‧ Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. ‧ Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. ‧ Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 5: Pflegen & Reinigen
Pflegen & Reinigen ‧ Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. -
Seite 6: Weitere Informationen
An den folgenden Stellen finden Sie weitere Informationen und Quellen für eine Softwareaktualisierung. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale Dokumentation Ihr Produktpaket kann zusätzliche Bestandteile wie z.B. eine Garantiekarte enthalten, die eventuell von Ihrem Händler... -
Seite 7: Willkommen
Vielen Dank für Ihren Kauf des LCD-Monitors der ® -Reihe von ASUS VH236HL/VH222xL Der neueste Breitbild-LCD-Monitor von ASUS liefert schärfere, breitere und hellere Bilder und bietet viele Funktionen, um Ihnen ein schönes visuelles Erlebnis zu geben. Durch diese Funktionen können Sie die Bequemlichkeit und das... -
Seite 8: Monitorbasis Montieren
1.3 Monitorbasis montieren ● Um den Monitor optimal ablesen zu können, empfehlen wir, den Monitor in Augenhöhe aufzustellen und dann einen für Sie angenehmen Betrachtungswinkel einzustellen. Halten Sie beim Einstellen des Betrachtungswinkels die Basis fest, damit der ● Monitor nicht umkippen kann. ●... -
Seite 9: Kabel Anschließen
Kabel anschließen Schließen Sie die benötigten Kabel an. 1.4.1 VH242HL/VH232HL/VH236HL/VH222HL Netzeingang HDMI-Eingang DVI-Anschluss VGA-Anschluss Line-Eingang Kopfhöreranschluss SPDIF-Ausgang (HDMI) 1.4.2 VH242TL/VH232TL/VH222TL Netzeingang Line-Eingang DVI-Anschluss VGA-Anschluss ASUS LCD Monitor VH242xL/VH232xL/VH236HL/VH222xL-Reihe... -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.5.1 Frontseite des LCD-Monitors Taste: ‧ Durch Drücken auf diese Taste für 2 bis 4 Sekunden lassen Sie den Monitor die Bildposition, den Takt und die Phase der Anzeige automatisch optimieren (nur beim VGA-Modus). ‧ Verwenden Sie d iesen Hotkey, um zwischen den fünf voreingestellten, auf der SPLENDID™... -
Seite 11: Beschreibung
Stromschalter ‧ Drücken Sie auf diese Taste, um den Monitor ein- oder auszuschalten. Betriebsanzeige Status Beschreibung Blau Orange Standby-Modus ASUS LCD Monitor VH242xL/VH232xL/VH236HL/VH222xL-Reihe... -
Seite 12: Rückseite Des Lcd-Monitors
1.5.2 Rückseite des LCD-Monitors 1.5.2.1 VH242HL/VH232HL/VH236HL/VH222HL Anschlüsse an der Rückseite Netzeingang HDMI-Eingang DVI-Anschluss VGA-Anschluss Line-Eingang Kopfhöreranschluss SPDIF-Ausgang (HDMI) 1.5.2.2 VH242TL/VH232TL/VH222TL Anschlüsse an der Rückseite Netzeingang Line-Eingang (Bei einigen Modellen) DVI-Anschluss (Bei einigen Modellen) VGA-Anschluss ASUS LCD Monitor VH242xL/VH232xL/VH236HL/VH222xL-Reihe... -
Seite 13: Abnehmen Des Halters/Fußes (Für Die Vesa-Wandmontage)
Halten Sie den Monitorfuß, wenn Sie die Schrauben entfernen. Das VESA-Wandmontageset (100 mm x 100 mm) wird separat verkauft. Nur zur Verwendung mit einer UL-gelisteten Wandhalterung mit einer Minimalbelastung von 7.4 kg (Schraubengröße: 4 mm x 12 mm) ASUS LCD Monitor VH242xL/VH232xL/VH236HL/VH222xL-Reihe... -
Seite 14: Kapitel 2: Einrichten
2.2 Monitorbasis montieren So montieren Sie die Monitorbasis: Stellen Sie die Monitorbasis auf eine flache Unterlage Fixieren Sie den Arm mit der Schraube an der Basis – siehe nachstehende Abbildung. Entfernen Sie die Monitor-Höhenverstellungssperre. Die Monitor-Höhenverstellungssperre darf NIEMALS entfernt werden, solange der Monitor nicht VERTIKAL auf einer ebenen Unterlage platziert wurde. -
Seite 15: Bildschirmmenü (Osd-Menü)
Dokumentbearbeitung mit der SPLENDID™ Video Enhancement. ‧ Theatermodus: Beste Option für Filme mit der SPLENDID™ Video Enhancement. ‧ Spielmodus: Beste Option für Spiele mit der SPLENDID™ Video Enhancement. ‧ Nachtmodus: Beste Option für Spiele oder Filme mit ASUS LCD Monitor VH242xL/VH232xL/VH236HL/VH222xL-Reihe... - Seite 16 dunklen Szenen mit der SPLENDID™ Video Enhancement. • Im Standardmodus können Sie die Funktionen Sättigung und Schärfe nicht anpassen. • In anderen Modi können Sie die Funktion sRGB nicht anpassen. Bild Hier können Sie die Helligkeit, den Kontrast, die Schärfe, die Sättigung, die Position (nur im VGA-Modus) und den Fokus (nur im VGA-Modus) anpassen.
-
Seite 17: Eingangsauswahl
Im Anwender-Modus können Sie die Farben Rot (R), Grün (G) und Blau (B) anpassen. Der Wert kann auf 0 bis 100 gestellt werden. Eingangsauswahl Mit dieser Funktion können Sie VGA-, DVI- HDMI- Eingangsquellen wählen. (Bei einigen Modellen) Systemeinstellungen Hier können Sie das System anpassen. ASUS LCD Monitor VH242xL/VH232xL/VH236HL/VH222xL-Reihe... - Seite 18 ‧ Lautstärke: Der Wert kann auf 0 bis 100 gestellt werden. Mit dem Hotkey können Sie diese Funktion direkt aufrufen. ‧ OSD-Einstellungen Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des OSD-Menüs anpassen. Der Wert kann auf 0 bis 100 gestellt werden.
-
Seite 19: Technische Daten
Stromverbrauch im Betrieb +20° ~ -5° +20° ~ -5° Neigung VESA‐Wandhalterung (100mmx100mm) (100mmx100mm) 562.04x250x423.20 Geräteabmessungen (B x H x T ) 562.04x250x423.20 640x234x492 640x234x492 Packungsabmessungen (B x H x T) Nettogewicht (ca.) Bruttogewicht (ca.) AC:100~240V AC:100~240V Spannungsbereich ( Wechselspannung ) ( Wechselspannung ) ASUS LCD Monitor VH242xL/VH232xL/VH236HL/VH222xL-Reihe... - Seite 20 VH232TL VH236HL VH232HL Modell 23"W 23"W 23"W Anzeigegröße 1920x1080 1920x1080 1920x1080 Maximale Auflösung ≧300cd/㎡ ≧300cd/㎡ ≧300cd/㎡ Helligkeit (maximal) ≧1000:1 ≧1000:1 ≧1000:1 Kontrastverhältnis ≧160°(V), ≧ ≧160°(V), ≧ ≧160°(V), Betrachtungswinkel (KV = 10) 160°(H) 160°(H) 160°( ≧ Farbsättigung (NTSC) 16.7 M 16.7 M 16.7 M Anzeigefarben 5ms (Tr+Tf) 5ms (Tr+Tf) Reaktionszeit ...
- Seite 21 VH222TL VH222HL Modell 21.5"W 21.5"W Anzeigegröße 1920x1080 1920x1080 Maximale Auflösung ≧300cd/㎡ Helligkeit (maximal) ≧300cd/㎡ ≧1000:1 ≧1000:1 Kontrastverhältnis ≧160°(V), ≧ ≧160°(V), ≧ Betrachtungswinkel (KV = 10) 170°(H) 170°(H) Farbsättigung (NTSC) 16.7 M 16.7 M Anzeigefarben 5ms (Tr+Tf) 5ms (Tr+Tf) Reaktionszeit 2W x 2 stereo 2W x 2 stereo Satellitenlautsprecher ...
-
Seite 22: Fehlerbehebung (Häufig Gestellte Fragen)
Monitor und dem Computer ist zu niedrig. verbunden ist. • Ändern Sie die Lautstärkeeinstellung des Monitors und des Computers. • Stellen Sie sicher, dass die Soundkarte und nötige Treiber richtig im Computer installiert und aktiviert sind. ASUS LCD Monitor VH242xL/VH232xL/VH236HL/VH222xL-Reihe... -
Seite 23: Unterstütztes Pc-Timing
VH242xL/VH232xL/VH236HL/VH222xL Unterstütztes PC-Timing VESA-Modi, Timing-Werksvorgaben Modus Auflösung H (kHz) V (Hz) Pixel (MHz) VGA 640x480 31.469 25.175 640x480 37.861 31.5 640x480 37.5 31.5 SVGA 800x600 35.156 800x600 37.879 800x600 48.077 800x600 46.875 49.5 XGA 1024x768 48.363 1024x768 56.476 1024x768 60.023 78.75... -
Seite 24: Von Hdmi Unterstütztes Primär-Timing
WXGA+ 1440x900 55.469 88.75 1440x900 70.635 136.75 WSXGA+ 1680x1050 64.674 1080P 1920x1080 66.587 138.5 VH242HL/VH232HL/VH236HL/VH222HL – von HDMI unterstütztes Primär-Timing Modus Auflösung H (kHz) V (Hz) Pixel (MHz) 480P 640x480P 31.469/31.5 59.94/60 25.175/25.2 720x480P 31.469 / 31.5 59.94 / 60 27 /27.027...
