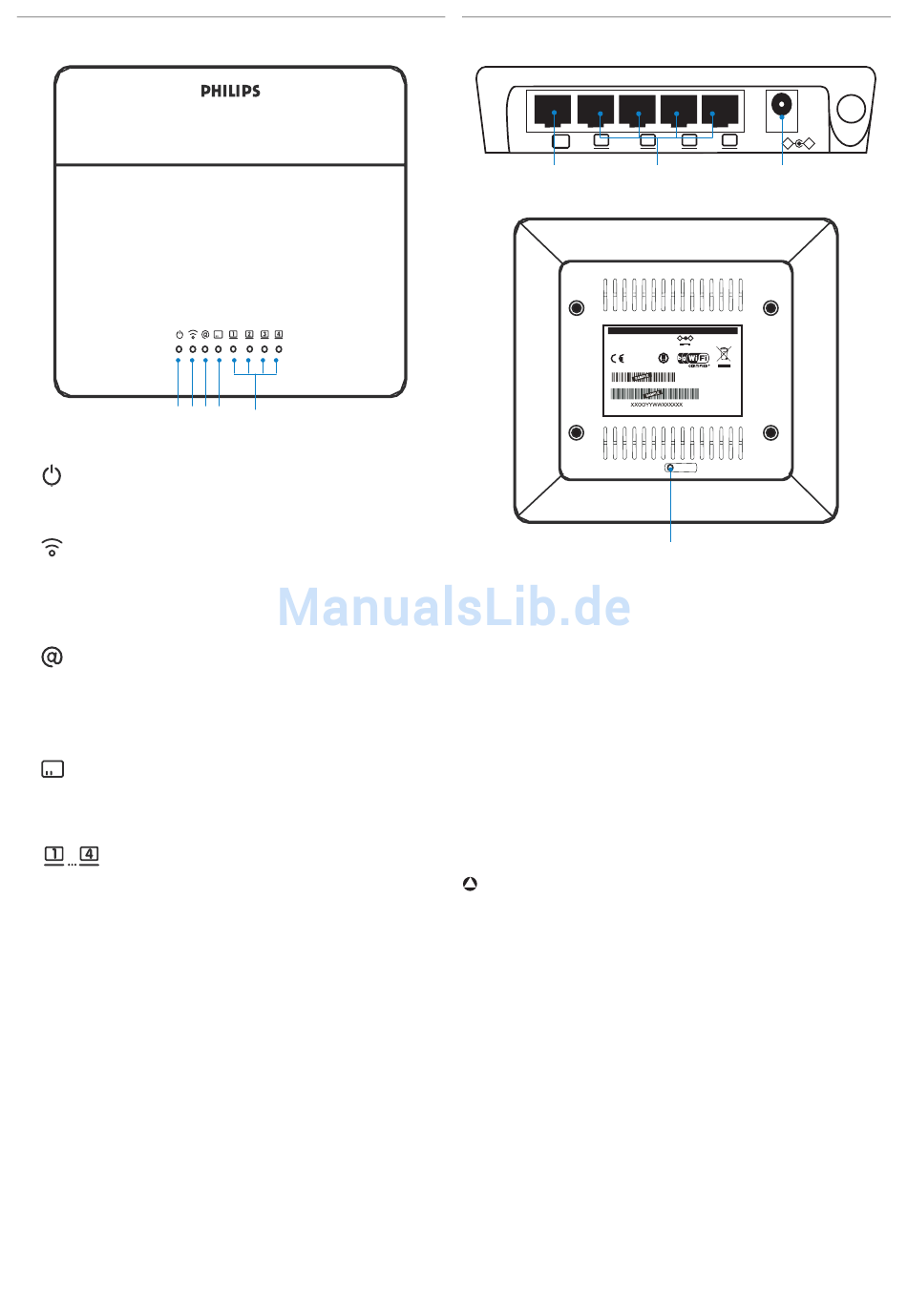

2.3 Vorderansicht des WLAN Routers

A B C D
A
EIN: Stromversorgung eingeschaltet, normaler Betrieb
AUS: Stromversorgung ausgeschaltet oder Funktionsfehler
B
EIN: Die drahtlose Funkverbindung ist aufgebaut
Blinkt: Senden / Empfang von Daten
AUS: Die WLAN-Verbindung ist deaktiviert oder es ist ein Fehler
aufgetreten
C
EIN: Die Internet-Verbindung ist aufgebaut
Blinkt: Datenübertragung
AUS: Die Internet-Verbindung ist abgebrochen oder es ist ein Fehler
aufgetreten
D
EIN: Die WAN-Verbindung ist OK
Blinkt: Senden / Empfang von Daten
AUS: Die Verbindung ist nicht aufgebaut
E
EIN: Die Ethernet-Verbindung ist aufgebaut
Blinkt: Senden / Empfang von Daten
AUS: Keine Verbindung
Ihr WLAN Router
E
2.4 Rückansicht des WLAN Routers
1
"
WAN LAN LAN
A
PHILIPS
Model: SNB5600/00
0682
S/N:
Made in China
A WAN-Port
Schließen Sie Ihr Modem an diesem Port an.
B LAN-Ports
Ethernet-Ports 10/100 (RJ-45). Verwenden Sie diese Ports, um die
Geräte an Ihrem lokalen Netz anzuschließen (z.B., ein PC, Hub, oder
Switch).
C Stromversorgungsbuchse
Schließen Sie den mitgelieferten Netzadapter an dieser Buchse an.
D Reset-Knopf
Verwenden Sie diesen Knopf, wenn Sie die Stromversorgung und die
Werkseinstellungen zurücksetzen möchten. Zum Zurücksetzen ohne
Verlust der Konfigurationseinstellungen, siehe 4.11.3
!
Achtung
Wenn Sie einen falschen Netzadapter anschließen, kann der WLAN
Router beschädigt werden.
Für die Stromversorgung nur den Netzadapter "Leader: 48090100-C5"
und/oder "DVE: DV-01AUP" benutzen!
2 3 4
-
+
9V DC
LAN LAN
B C
- +
Input:
9V 1A
Reset
D
