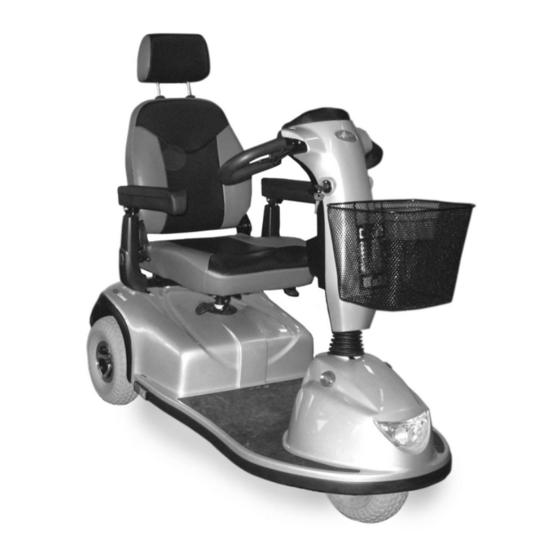

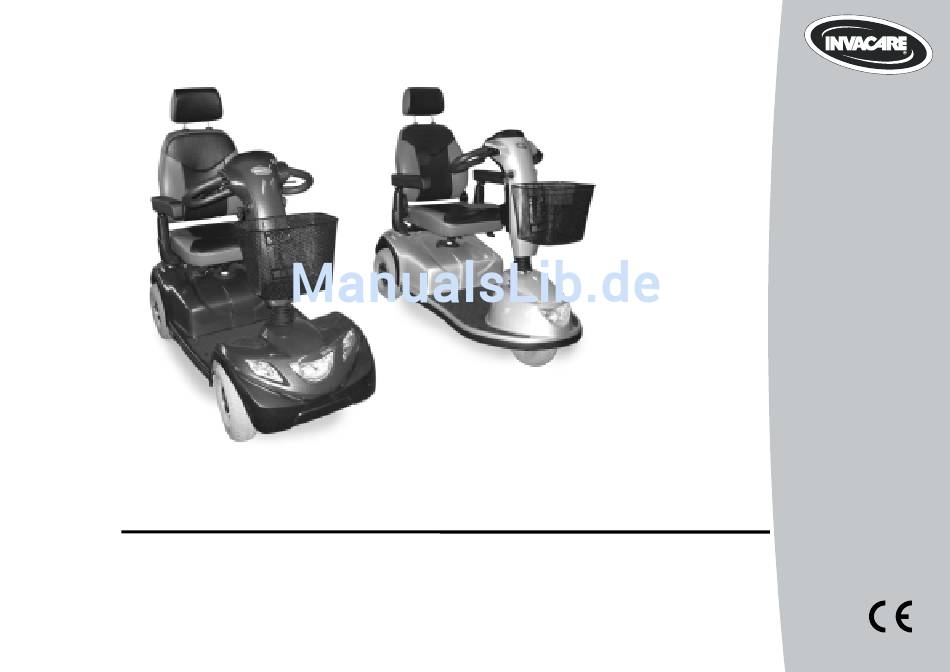

- Seite 1 Yes, you can. ® Invacare® Comet, Comet & Comet Alpine Scooter Gebrauchsanweisung...
- Seite 2 ® Wie erreichen Sie Invacare ® Wenn Sie Fragen haben oder Unterstützung brauchen, bitten wir Sie, sich erst an Ihren Invacare Fachhändler zu wenden Dort verfügt man über die erforderlichen Fachkenntnisse und Einrichtungen, aber ® auch über Kenntnisse, die speziell Ihr Invacare -Produkt betreffen, um Ihnen einen rundum zufriedenstellenden Service bieten zu können...
- Seite 3 +44 (0)1656 77 62 20 Pencoed uk@invacare.com Bridgend CF35 5HZ WWW: www.invacare.co.uk United Kingdom Invacare Mecc San s.r.l. +39 0445 38 00 59 Via dei Pini, 62 Fax: +39 0445 38 00 34 I - 36016 Thiene (VI) italia@invacare.com ITALIA WWW: www.invacare.it...
- Seite 4 +46 (0)8 761 81 08 Fagerstagatan 9 sweden@invacare.com S-163 91 Spånga finland@invacare.com Sverige WWW: www.invacare.se Tillverkare: MÖLNDAL Invacare® Deutschland GmbH : +46 (0)31 86 36 00 Kleiststraße 49 Fax: +46 (0)31 86 36 06 D-32457 Porta Westfalica ginvacare@invacare.com Deutschland LANDSKRONA ...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite Einleitung Garantie ............................9 Wichtige Symbole in dieser Anleitung ..................10 Wichtige Symbole am Fahrzeug ....................12 Typenklassifikation und bestimmungsgemäßer Gebrauch ..........13 Lebensdauer ..........................13 Sicherheitshinweise Allgemeine Sicherheitshinweise....................14 Sicherheitshinweise bezüglich Pflege und Wartung ............17 Sicherheitshinweise zu elektromagnetischer Verträglichkeit ..........18 Sicherheitshinweise zum Fahrbetrieb / Schiebebetrieb............19 Die wichtigsten Teile Die Position der Aufkleber am Rollstuhl Fahren... - Seite 6 Anpassungsmöglichkeiten Sitzposition vor und zurück verstellen .................43 Armlehnenbreite verstellen ....................44 Armlehnenhöhe verstellen .....................45 Rückenlehnenwinkel verstellen .....................46 Lordosestütze verstellen (nur Comet ) ................47 Sitz zum Drehen und/oder Abnehmen lösen ................48 Sitzhöhe manuell verstellen ....................49 Sitzlifter betätigen (Option) ....................50 Der Rückhaltegurt ........................51 8.9.1...
- Seite 7 9.1.1 Die Hauptsicherung ......................61 Batterien ...........................61 9.2.1 Wissenswertes über Batterien..................61 9.2.2 Batterien laden......................63 9.2.3 Batterien austauschen ....................65 9.2.3.1 Batterien entfernen ....................66 9.2.3.2 Mit beschädigten Batterien richtig umgehen ............68 10 Instandhaltung 11 Wartungs- und Reparaturarbeiten 11.1 Reifenpanne beheben ......................71 11.1.1 Reifenpanne beheben (Luftreifen des Typs 4.00 - 5)...........72 11.1.1.1 Reparatur des platten Reifens.................73 12 Entsorgung...
-
Seite 8: Einleitung
Die Entscheidung, ob das Modell für den Benutzer geeignet ist, obliegt ausschließlich medizinischem Fachpersonal mit entsprechender Eignung. Invacare® oder dessen gesetzlicher Beauftragter übernimmt in Fällen, in denen ein Mobilitätsprodukt nicht auf das Handicap des Benutzers abgestimmt ist, keine Haftung. Einige der durchzuführenden Wartungen und Einstellungen können vom Benutzer vorgenommen werden. -
Seite 9: Garantie
Diese Anleitung enthält urheberrechtlich geschützte Informationen. Sie darf weder teilweise noch vollständig, ohne vorherige schriftliche Zustimmung von Invacare® bzw. deren gesetzlichem Beauftragten nachgedruckt oder vervielfältigt werden. Unter Umständen enthält diese Anleitung Informationen über Modellvarianten, die nur in bestimmten Ländern angeboten werden. In diesen Fällen ist diese Information entsprechend gekennzeichnet. -
Seite 10: Wichtige Symbole In Dieser Anleitung
Wichtige Symbole in dieser Anleitung Allgemeine Gefahren Dieses Symbol warnt vor allgemeinen Gefahren! • Befolgen Sie die Anweisungen, um Verletzungen oder Schäden am Produkt zu vermeiden! EXPLOSIONSGEFAHR! Dieses Symbol warnt vor einer Explosionsgefahr, zum Beispiel durch den hohen Luftdruck in einem pneumatischen Reifen! •... - Seite 11 Augenschutz tragen Dieses Symbol weist auf das Gebot hin einen Augenschutz zu tragen, zum Beispiel bei Arbeiten an Batterien. • Tragen Sie eine Schutzbrille, wenn dieses Symbol abgebildet ist. Schutzhandschuhe tragen Dieses Symbol weist auf das Gebot hin Schutzhandschuhe zu tragen, zum Beispiel bei Arbeiten an Batterien.
-
Seite 12: Wichtige Symbole Am Fahrzeug
Wichtige Symbole am Fahrzeug Dieses Produkt ist von einem umweltbewussten Hersteller geliefert worden. Dieses Produkt kann Stoffe enthalten, die sich für die Umwelt als schädlich erweisen könnten, falls sie an Orten (Mülldeponien) entsorgt werden, die nach der Gesetzgebung dafür nicht geeignet sind. •... -
Seite 13: Typenklassifikation Und Bestimmungsgemäßer Gebrauch
Typenklassifikation und bestimmungsgemäßer Gebrauch Dieses Fahrzeug wurde für gehbehinderte und gehunfähige Personen konzipiert, die körperlich und geistig in der Lage sind, ein Elektrofahrzeug zu steuern. Es wurde als Mobilitätsprodukt der Klassen C (Außenbereich) gemäß EN 12184 eingestuft. Es ist somit kompakt und wendig genug für den Innenbereich, aber auch in der Lage, viele Hindernisse im Außenbereich zu überwinden. -
Seite 14: Sicherheitshinweise
Sicherheitshinweise • VOR INBETRIEBNAHME GUT DURCHLESEN! Allgemeine Sicherheitshinweise Verletzungsgefahr, falls der Scooter zu einem anderen Zweck verwendet wird als der, der in dieser Anleitung beschrieben wird! • Halten Sie sich an die Anweisungen in dieser Anleitung! Verletzungsgefahr, falls der Scooter unter dem Einfluss von Medikamenten oder Alkohol benutzt wird! •... - Seite 15 Verletzungsgefahr, falls der Scooter während der Fahrt mit dem EIN/AUS-Schalter ausgeschaltet wird, da der Scooter mit einem plötzlichen, scharfen Ruck anhält! • Wenn Sie in einem Notfall bremsen müssen, lassen Sie einfach den Fahrhebel los, was den Scooter zum Stehen bringen wird! Verletzungsgefahr droht, wenn sich noch eine Person im Scooter befindet, während dieser von einem anderen Fahrzeug transportiert wird! •...
- Seite 16 Teilen darauf, dass andere Personen in Ihrer Nähe, insbesondere Kinder, nicht verletzt werden! Brandgefahr und Gefahr des Liegenbleibens durch Anschluss elektrischer Geräte! • Schließen Sie keine elektrischen Geräte an Ihren Scooter an, die von Invacare® nicht ausdrücklich dafür zugelassen sind. Lassen Sie alle elektrischen Installationen von Ihrem autorisierten Invacare®-Fachhändler vornehmen! Technisches Versagen und Verletzungen drohen bei Verwendung unzulässiger Ersatzteile...
-
Seite 17: Sicherheitshinweise Bezüglich Pflege Und Wartung
Sicherheitshinweise bezüglich Pflege und Wartung Unfallgefahr und Garantieverlust drohen bei unzureichender Wartung! • Aus Sicherheitsgründen und um Unfällen vorzubeugen, die aus nicht rechtzeitig erkanntem Verschleiß resultieren, ist es wichtig, das Elektromobil unter normalen Betriebsbedingungen in jährlichem Abstand einer Inspektion zu unterziehen (siehe Inspektionsplan der Service- Anleitung)! •... -
Seite 18: Sicherheitshinweise Zu Elektromagnetischer Verträglichkeit
Sicherheitshinweise zu elektromagnetischer Verträglichkeit Dieses elektrische Fahrzeug wurde erfolgreich nach internationalen Normen auf seine elektromagnetische Verträglichkeit hin geprüft. Allerdings können elektromagnetische Felder, wie sie von Radio- und Fernsehsendern, Funkgeräten und Mobiltelefonen erzeugt werden, die Funktion von elektrischen Fahrzeugen möglicherweise beeinflussen. Die in unseren Fahrzeugen verwendete Elektronik kann ebenfalls schwache elektromagnetische Störungen verursachen, die aber unterhalb der gesetzlichen Grenzen liegen. -
Seite 19: Sicherheitshinweise Zum Fahrbetrieb / Schiebebetrieb
Sicherheitshinweise zum Fahrbetrieb / Schiebebetrieb Verletzungsgefahr durch umkippendes Fahrzeug! • Steigungen nur bis zur maximalen kippsicheren Neigung befahren, und dabei stets die Rückenlehne in senkrechter Position und den Sitz-Lifter in der niedrigsten Position eingestellt halten (soweit installiert)! • Bergab nur mit 2/3 der Höchstgeschwindigkeit fahren! Plötzliches Bremsen oder Beschleunigungen auf Gefällestrecken vermeiden! •... - Seite 20 Verletzungsgefahr durch umkippendes Fahrzeug! (Fortsetzung) • Das Fahrzeug niemals zur Beförderung von mehr als einer Person verwenden! • Niemals die zulässige Höchstlast überschreiten! • Beim Beladen des Fahrzeugs stets das Gewicht gleichmäßig verteilen! Versuchen Sie stets, den Schwerpunkt des Fahrzeugs in der Mitte zu halten, und so nahe wie möglich am Boden! •...
- Seite 21 ACHTUNG: Es kann schwierig sein, vor einem Aufzug oder einem Gebäudeeingang zu wenden, da der Wendekreis des Scooters im Widerspruch zu den Normen für Gebäude stehen kann! • Bedenken Sie stets beim Hineinfahren in ein Gebäude bzw. einen Aufzug den Wendekreis Ihres Scooters! Vermeiden Sie Fahrsituationen, aus denen Sie nicht mehr in der Lage wären herauszukommen, weil Sie Ihren Scooter nicht wenden können!
-
Seite 22: Die Wichtigsten Teile
Die wichtigsten Teile Entkupplungshebel Entrieglungshebel zum Verschieben der Sitzschiene (vorn rechts unter dem Sitz) Entrieglungshebel zum Schwenken und zum Entfernen des Sitzes (links unter dem Sitz, im Bild nicht sichtbar) Steuerkonsole Bremshebel (rechter Hebel) Hebel zur Verstellung der Neigung der Lenksäule (linker Hebel, im Bild nicht sichtbar). -
Seite 23: Die Position Der Aufkleber Am Rollstuhl
Die Position der Aufkleber am Rollstuhl 1) Kennzeichnung der Ladebuchse (linke Seite der Lenksäule, im Bild nicht sichtbar) 2) Typenschild-Aufkleber am Chassis hinten... - Seite 24 3) Hersteller-Aufkleber am Chassis hinten European representative K&K advice Loswal 2 8433 HD Haulerwijk The Netherlands 4) Distributor-Aufkleber am Chassis hinten 5) Kennzeichnung der HD-Version (nur bei CometHD) 6) Kennzeichnung der Position der Federn am Chassis vorne und hinten (nur bei CometHD) 7) Batterieaufkleber unter der Abdeckung hinten Eine Erklärung der Symbole auf den Aufklebern finden Sie im Kapitel "Wichtige Symbole am Fahrzeug"...
-
Seite 25: Fahren
Fahren Ein- und Aussteigen Zum Ein- und Aussteigen, können die Armlehnen nach oben geschwenkt werden. Der Sitz kann auch zum Ein- und Aussteigen zur Seite gedreht werden. • Arretierungshebel (1) hochziehen. • Sitz zur Seite drehen. Hinweis zum Drehen des Sitzes Nach jeweils 45°... -
Seite 26: Vor Der Ersten Fahrt
Vor der ersten Fahrt... Vor der ersten Fahrt sollten Sie sich mit der Bedienung des Fahrzeuges und allen Bedienelementen gut vertraut machen. Testen Sie in Ruhe alle Funktionen. HINWEIS Falls ein Rückhaltegurt vorhanden ist, sollte er vor jeder Fahrt passend eingestellt und benutzt werden. -
Seite 27: Hindernisse Überwinden
Hindernisse überwinden Informationen zur maximalen Hindernishöhe finden Sie im Kapitel "Technische Daten" ab Seite ACHTUNG: Kippgefahr! • Fahren Sie Hindernisse niemals schräg an! • Stellen Sie vor dem Hinauffahren eines Hindernisses Ihre Rückenlehne senkrecht! Hinauffahren Richtig • Fahren Sie das Hindernis bzw. den Bordstein rechtwinklig und langsam an. -
Seite 28: Steigungen Und Gefälle
Steigungen und Gefälle Informationen zur maximalen sicheren Neigung finden Sie im Kapitel "Technische Daten" ab Seite 76. ACHTUNG: Kippgefahr! • Fahren Sie Gefällstrecken mit max. 2/3 der Höchstgeschwindigkeit hinab! • Stellen Sie vor dem Hinauffahren von Steigungen Ihre Rückenlehne senkrecht! Wir empfehlen, vor dem Hinunterfahren von Gefällen, die Rückenlehne leicht nacht hinten zu neigen! •... -
Seite 29: Scooter Von Hand Schieben
Scooter von Hand schieben Die Motoren des Scooters sind mit automatischen Bremsen ausgerüstet, die verhindern, dass der Scooter unkontrolliert weiterrollt, wenn die Stromversorgung ausgeschaltet wurde. Beim Schieben des Scooters müssen die Magnetbremsen gelöst werden. Motoren auskuppeln ACHTUNG! Gefahr durch unkontrolliertes Wegrollen des Fahrzeuges! •... -
Seite 30: Steuerkonsole
Steuerkonsole Anordnung der Steuerkonsole Statusanzeige Geschwindigkeitsregler Geschwindigkeitsreduktion bei Kurvenfahrt ein- und ausschalten Hupe Blinker links (schaltet sich automatisch nach 30 Sekunden wieder ab) Batterieladeanzeige Geschwindigkeitsreduzierung Warnblinker Blinker rechts (schaltet sich automatisch nach 30 Sekunden wieder ab) 10) Beleuchtung 11) Fahrhebel... -
Seite 31: Statusanzeige
7.1.1 Statusanzeige HINWEIS Die AN/AUS-Diode dient als Störungsanzeige (Status-Anzeige). Eine Erklärung der Störungscodes ist in Kapitel "Fehlercodes und Diagnosecodes" auf Seite 40 enthalten. 7.1.2 Batterieladeanzeige • Alle Dioden leuchten: volle Reichweite • Nur die roten und gelben Dioden leuchten: Eingeschränkte Reichweite. Batterien am Ende der Fahrt wieder aufladen. -
Seite 32: Den Scooter Fahren
Gewünschte Fahrgeschwindigkeit mit dem Geschwindigkeitsregler einstellen. • Den rechten Fahrhebel vorsichtig ziehen, um vorwärts zu fahren. • Den linken Fahrhebel vorsichtig ziehen, um rückwärts zu fahren. HINWEIS Die Steuerung ist ab Werk mit Standardwerten programmiert. Eine individuelle, auf Sie zugeschnittene Programmierung kann Ihr Invacare®-Fachhändler vornehmen. -
Seite 33: Akustische Signale Aktivieren Und Deaktivieren
• Veränderungen am Fahrprogramm dürfen ausschließlich von geschulten Invacare®- Fachhändlern vorgenommen werden! • Invacare® liefert alle Mobilitätsprodukte ab Werk mit einem Standard-Fahrprogramm aus. Eine Gewährleistung für das sichere Fahrverhalten des Elektrofahrzeugs - insbesondere die Kippstabilität - kann von Invacare® nur für dieses Standard-Fahrprogramm übernommen... - Seite 34 Um ein akustisches Signal für eine bestimmte Funktion zu aktivieren oder deaktivieren, muss die Elektronik ausgeschaltet werden, und beim Wiedereinschalten eine bestimmte Tastenkombination gedrückt werden. Nach erfolgreicher Aktivierung/Deaktivierung eines Signals für eine Funktion, blinkt eine Kombination von Leuchtdioden der Batterieladeanzeige als Bestätigung.
-
Seite 35: Funktion
Die Tastenkombinationen und Leuchtdioden-Codes der verschieden Optionen sind wie folgt: Funktion Tastenkombination Leuchtdiode(n) Zustand Akustisches Signal 'Beleuchtung' + 'Blinker Deaktiviert bei niedriger Links' Batteriekapazität D1+D2 Aktiviert Akustisches Signal 'Beleuchtung' + 'Blinker Deaktiviert bei betätigtem Rechts' Blinker D3+D4 Aktiviert Akustisches Signal 'Beleuchtung' + Deaktiviert bei betätigtem... - Seite 36 Ein akustisches Signal aktivieren oder deaktivieren Um ein akustisches Signal für eine Funktion zu aktivieren oder deaktivieren, gehen Sie bitte wie folgt vor: 1) Elektronik ausschalten. 2) Tastenkombination drücken und halten. 3) Elektronik einschalten 4) Zwei Sekunden warten, bis der entsprechende Blinkcode an der Batterieladeanzeige gezeigt wird, dann Tastenkombination loslassen.
-
Seite 37: Geschwindigkeitsreduktion Bei Kurvenfahrt Aktivieren Und Deaktivieren
Geschwindigkeitsreduktion bei Kurvenfahrt aktivieren und deaktivieren Ihr Scooter ist mit einer automatischen Geschwindigkeitsreduktion ausgestattet, die beim Einschalten des Scooters standardmäßig aktiviert ist. Diese Funktion verringert die Geschwindigkeit des Scooters sobald Sie in eine Kurve fahren. Sie ist vor allem für unerfahrene Benutzer konzipiert, die sich bei einem dynamischem Fahrverhalten des Scooters in einer Kurve unsicher fühlen könnten. -
Seite 38: Diagnose Und Fehlerbehebung
Diagnose und Fehlerbehebung Das elektronische System bietet Diagnose-Informationen zur Unterstützung des Technikers bei der Erkennung und Behebung von Störungen am Scooter. Liegt eine Störung vor, blinkt die Statusanzeige mehrmals auf, dann folgt eine Pause, dann blinkt sie wieder. Die Art der Störung wird durch die Anzahl der Blinkvorgänge in jedem Schub angezeigt, was auch als “Blinkcode”... -
Seite 39: Fehler-Diagnose
7.5.1 Fehler-Diagnose Falls der Scooter eine Fehlfunktion aufweisen sollte, ziehen Sie bitte die folgende Störungs- Suchanleitung heran, um den Fehler zu lokalisieren. HINWEIS Stellen Sie vor Beginn jeder Diagnose sicher, dass der Scooter am Schlüsselschalter eingeschaltet ist. Wenn die Statusanzeige AUS ist: Überprüfen, ob der Schlüsselschalter EINGESCHALTET ist. -
Seite 40: Fehlercodes Und Diagnosecodes
Fehlercodes und Diagnosecodes Blinkcode Störung Folge für den ANMERKUNGEN Scooter Batterie muss Fährt weiter • Die Batterien sind entladen. Batterien geladen werden baldmöglichst laden. Batteriespannung Fahrt • Die Batterien sind erschöpft. Batterien zu niedrig unterbrochen laden. • Lässt man den Scooter einige Minuten ausgeschaltet, kann sich der Ladezustand der Batterien soweit erholen, dass eine kurze Fahrt noch... - Seite 41 Minuten warten und dann wieder einschalten. • Die Elektronik hat einen Motor- Kurzschluss festgestellt. Kabelbaum auf Kurzschluss untersuchen und Motor prüfen. • Ihren Invacare®-Vertragshändler kontaktieren. Bremsversagen Fahrt • Sicherstellen, dass der unterbrochen Auskupplungshebel sich in eingerückter Stellung befi ndet.
- Seite 42 • Der Motor oder seine Verdrahtung ist Fehler unterbrochen defekt. Verdrahtung auf offene oder kurzgeschlossene Stromkreise überprüfen. Sonstige, interne Fahrt • Wenden Sie sich an Ihren Invacare®- Störungen unterbrochen Vertragshändler. Schiebe- Fahrt • Der Scooter hat die zulässige /Rollbetriebfehler unterbrochen Höchstgeschwindigkeit beim Schieben...
-
Seite 43: Anpassungsmöglichkeiten
Anpassungsmöglichkeiten Sitzposition vor und zurück verstellen Der Entrieglungshebel zur Verstellung des Sitzes befindet sich vorne rechts unter dem Sitz. • Hebel (1) ziehen, um den Sitz zu entriegeln. • Den Sitz nach vorn bzw. hinten in die gewünschte Position bringen. •... -
Seite 44: Armlehnenbreite Verstellen
Armlehnenbreite verstellen Die Handräder zur Freigabe der Armlehnen befinden sich hinten unter dem Sitz (1). • Lösen Sie die Befestigung der Armlehnen durch drehen der Handräder. • Armlehnen auf die gewünschte Breite einstellen. • Handräder wieder festdrehen. -
Seite 45: Armlehnenhöhe Verstellen
Armlehnenhöhe verstellen Voraussetzungen: • Kreuzschlitzschraubendreher • Befestigungsschraube der Armlehne mit dem Schraubendreher lösen und entfernen. • Armlehnen auf die gewünschte Höhe einstellen. • Schraube neu positionieren und wieder festdrehen. -
Seite 46: Rückenlehnenwinkel Verstellen
Rückenlehnenwinkel verstellen Der Hebel (1) zur Verstellung des Rückenlehnenwinkels befindet sich rechts am Sitz. • Hebel ziehen und Rückenlehne durch Vor- oder Zurücklehnen auf den gewünschten Winkel einstellen. -
Seite 47: Lordosestütze Verstellen (Nur Comet Hd )
Lordosestütze verstellen (nur Comet Die Lordosestütze ist die Vorwölbung der Rückenlehne, die die Lendenwirbelsäule stützt. Sie können die Stärke der Vorwölbung über eine Luftpumpe regulieren, um sie individuell anzupassen. Lordosestütze mehr vorwölben • Stellen Sie sicher, dass die Luftablassschraube (1) mit dem Uhrzeigersinn zugedreht ist. -
Seite 48: Sitz Zum Drehen Und/Oder Abnehmen Lösen
Sitz zum Drehen und/oder Abnehmen lösen Der Sitz lässt sich zur Seite drehen, um das Aufsitzen und Absitzen von Scooter zu erleichtern. In dieser Position lässt sich der Sitz auch entfernen. Der Hebel zum Entriegeln des Sitzes damit er gedreht werden kann befindet sich links unter dem Sitz (1). -
Seite 49: Sitzhöhe Manuell Verstellen
Sitzhöhe manuell verstellen Voraussetzungen: • 2 Schraubenschlüssel, 17 mm • Sitz entfernen • Batterie- und Motorraum-Abdeckung entfernen. • Mit Hilfe der zwei Schraubenschlüssel die Sitzsäulen- Sicherungsschraube entfernen. • Sitzhöhe anpassen. • Schraube wieder einsetzen und festziehen. -
Seite 50: Sitzlifter Betätigen (Option)
Sitzlifter betätigen (Option) Der Wipptaster (1) zur Verstellung des Sitzlifters befindet sich an der Lenksäule. • Taster oben oder unten drücken. Der Sitzlifter fährt hoch bzw. herunter. -
Seite 51: Der Rückhaltegurt
Der Rückhaltegurt Ein Rückhaltegurt ist eine Option, die entweder ab Werk am Rollstuhl montiert geliefert wird, oder vom Fachhändler nachgerüstet werden kann. Falls Ihr Rollstuhl mit einem Rückhaltegurt ausgestattet ist, wird Sie Ihr Fachhändler über Anpassung und Verwendung informiert haben. Der Rückhaltegurt dient dazu, dem Benutzer eines Rollstuhls zu helfen, eine optimale Sitzposition einzuhalten. -
Seite 52: Den Rückhaltegurt Richtig Einstellen
Zustand befindet; keine Beschädigungen oder Verschleiß aufweist, und dass er ordnungsgemäß am Rollstuhl befestigt ist. Falls der Gurt mittels einer Schraubverbindung befestigt ist, stellen Sie sicher, dass die Verbindung sich nicht gelockert bzw. gelöst hat. Mehr Informationen zu Wartungsarbeiten an Gurten finden Sie in der Serviceanleitung, erhältlich von Invacare®. -
Seite 53: Den Rückhaltegurt Am Scooter Montieren
8.9.3 Den Rückhaltegurt am Scooter montieren Voraussetzungen: • Gabelschlüssel 12 mm • Gabelschlüssel 13 mm Die Befestigungspunkte (1) zum Anbringen des Gurtes befinden sich unter dem Sitz (hier ist nur die linke Seite zu sehen). - Seite 54 • Nehmen Sie die Halterung des Gurtes und halten Sie diese vor das Loch in der Befestigung. • Schraube positionieren (1), Mutter von der anderen Seite aufdrehen und mit den Gabelschlüsseln festziehen. • Das Gleiche wiederholen Sie auf der anderen Seite des Sitzes.
-
Seite 55: Federung Einstellen
Die Federung des Comets kann individuell eingestellt werden. Diese Einstellung sollte jedoch von geschultem Fachpersonal vorgenommen werden. Bitte sprechen Sie hierzu mit Ihrem autorisierten Invacare-Fachhändler. Alpine 8.10.1 Comet und Comet Federung härter einstellen • Drehen Sie den verstellbaren Federteller (1) von unten gesehen mit dem Uhrzeigersinn, um die Federung härter einzustellen. - Seite 56 Federn vorne...
- Seite 57 Federn hinten Bedeutung der Symbole auf dem Aufkleber (1) - = Federung härter (2) + = Federung weicher...
- Seite 58 Der Hebel steht ab Werk auf mittlerer Stellung (1). Die Federung kann in jeweils vier Stufen weicher oder härter eingestellt werden. Federung härter einstellen • Drehen Sie den Hebel nach links, um die Federung härter einzustellen. • Die vierte Stufe (2) ist die härteste Federung.
- Seite 59 Federung weicher einstellen • Drehen Sie den Hebel nach rechts, um die Federung weicher einzustellen. • Die vierte Stufe (3) ist die weichste Federung.
-
Seite 60: Elektrik
Elektrik Sicherung der Fahrelektronik Die Fahrelektronik des Fahrzeuges ist mit einer Überlastsicherung ausgestattet. Bei schwerer Belastung des Antriebs über einen längeren Zeitraum (z.B. bei steilen Bergauffahrten) und vor allem bei gleichzeitig hoher Außentemperatur, kann sich die Elektronik überhitzen. In diesem Fall wird die Leistung des Fahrzeuges allmählich gedrosselt, bis es schließlich zum Stillstand kommt. -
Seite 61: Die Hauptsicherung
Hauptsicherungen sind an den positiven Batteriekabeln montiert. HINWEIS Eine defekte Hauptsicherung darf nur nach der Überprüfung der gesamten elektrischen Anlage ausgetauscht werden. Der Austausch muss von einem Invacare®-Fachhändler vorgenommen werden. Den Sicherungstyp finden Sie im Kapitel "Technische Daten" ab Seite 76. Batterien 9.2.1... - Seite 62 Fahrzeug am Ladegerät angeschlossen bleiben. Die Batterien können mit dem vorgeschriebenen Ladegerät nicht überladen werden. Bitte verwenden Sie immer nur Ladegeräte der Klasse 2. Solche Ladegeräte dürfen beim Ladevorgang unbeaufsichtigt gelassen werden. Alle Ladegeräte, die von Invacare® mitgeliefert werden, erfüllen dieses Erfordernis.
-
Seite 63: Batterien Laden
ACHTUNG: Explosionsgefahr und Gefahr der Zerstörung der Batterien, wenn das falsche Ladegerät verwendet wird! • Verwenden Sie nur das mit Ihrem Fahrzeug mitgelieferte Ladegerät bzw. ein von Invacare® empfohlenes Ladegerät! Verletzungsgefahr durch Stromschlag und Gefahr der Zerstörung des Ladegeräts, wenn das Ladegerät nass wird! - Seite 64 Die Ladebuchse befindet sich links an der Lenksäule Ladegerät anschließen • Scooter ausschalten. • Schutzkappe der Ladebuchse zur Seite drehen. • Ladegerät am Scooter anschließen. • Ladegerät am Netzstrom anschließen. Ladegerät vom Scooter trennen • Erst das Ladegerät von der Netzstromversorgung trennen.
-
Seite 65: Batterien Austauschen
9.2.3 Batterien austauschen ACHTUNG: Verletzungsgefahr, falls die Batterien bei Montage- und Wartungsarbeiten unsachgemäß behandelt werden! • Die Installation neuer Batterien sollte nur von autorisiertem Fachpersonal ausgeführt werden! • Warnhinweise auf den Batterien beachten! • Beachten Sie das hohe Gewicht der Batterien! •... -
Seite 66: Batterien Entfernen
9.2.3.1 Batterien entfernen Voraussetzungen: • Schraubenschlüssel 11 mm • Sitz entfernen. • Abdeckung von Batterie- und Motorraum entfernen. • Steckverbindungen (1) der Batterien trennen. • Batteriehaltegurte öffnen. • Batterien entfernen. - Seite 67 • Batterieklemme des blauen Kabels am Minuspol der Batterie mit dem Schraubenschlüssel lösen und Kabel entfernen. • Batterieklemme des roten Kabels am Pluspol der Batterie mit dem Schraubenschlüssel lösen und Kabel entfernen. • Vorgehensweise für die andere Batterie wiederholen. HINWEIS Das Einsetzen der neuen Batterien erfolgt in umgekehrter Reihenfolge.
-
Seite 68: Mit Beschädigten Batterien Richtig Umgehen
Transportieren Sie beschädigte Batterien nur in geeigneten säurefesten Behältern. • Reinigen Sie alle mit Säure in Kontakt gekommenen Gegenstände mit reichlich Wasser. Verbrauchte oder beschädigte Batterien richtig entsorgen Verbrauchte und beschädigte Batterien werden von ihrem Sanitätshaus oder der Firma Invacare® zurückgenommen. -
Seite 69: Instandhaltung
Instandhaltung HINWEIS Lassen Sie Ihr Elektrofahrzeug einmal im Jahr von einem autorisierten Invacare®-Fachhändler prüfen, damit Fahrsicherheit und Fahrtüchtigkeit erhalten bleiben. Reinigung des Fahrzeuges Beachten Sie bei der Reinigung des Fahrzeuges folgende Punkte: • Verwenden Sie lediglich ein feuchtes Tuch und einen sanften Reiniger. - Seite 70 Feststellbremse (falls vorhanden): • Funktion der Feststellbremse prüfen. Bei defekter Bremse Fachhändler ansprechen. Einmal jährlich sollten Sie Ihr Fahrzeug durch Ihren Vertragshändler inspizieren und warten lassen. Eine vollständige Checkliste der notwendigen Wartungsarbeiten finden Sie im Wartungshandbuch, das Sie von Invacare® erhalten können.
-
Seite 71: Wartungs- Und Reparaturarbeiten
Nachfolgend werden Reparaturarbeiten beschrieben, die vom Benutzer durchgeführt werden können. Zu den Ersatzteilspezifikationen siehe bitte das Kapitel "Technische Daten" auf Seite 76 oder die Serviceanleitung, erhältlich bei Invacare® (sehen Sie bitte hierzu die Adressen und Telefonnummern im Abschnitt "Wie erreichen Sie Invacare®?" auf Seite 2). Falls Sie Unterstützung benötigen, wenden Sie sich bitte an Ihren Invacare®-Fachhändler. -
Seite 72: Reifenpanne Beheben (Luftreifen Des Typs 4.00 - 5)
17 mm entfernen. • Rad abnehmen indem es mit Hilfe leichter Schläge mit dem Gummihammer auf die Rückseite vorsichtig von der Achse gelöst wird. Probleme beim Abnehmen des Rades? Sie müssen ggf. ein Spezialwerkzeug verwenden. Bitten Sie Ihren Invacare®-Vertragshändler um Hilfe. -
Seite 73: 11.1.1.1 Reparatur Des Platten Reifens
11.1.1.1 Reparatur des platten Reifens Voraussetzungen • Schlauch-Reparatursatz oder ein neuer Schlauch. • Talkum-Puder • Steckschlüssel 12 mm • Ventilverschluss entfernen. • Luft aus dem Reifen ablassen, indem der Ventil- Innenstift eingedrückt wird. • Die 4 Schrauben (1) mit dem Steckschlüssel lösen und entfernen. - Seite 74 Wurde der alte Schlauch während der Reparatur nass? Falls der alte Schlauch repariert und wieder verwendet werden soll, und wenn er während der Reparatur nass wird, ist es leichter, ihn wieder einzusetzen, wenn er leicht mit Talkum-Puder bestreut wird. • Die Felgen-Teile von außen in den Reifen einsetzen.
-
Seite 75: Entsorgung
Die Kunststoffteile werden der Kunststoffverwertung zugeführt. • Elektrische Bauteile und Leiterplatten werden als Elektronikschrott entsorgt. • Leere oder beschädigte Batterien können bei Ihrem Sanitätshaus oder bei Invacare® zurückgegeben werden. • Die Entsorgung muss gemäß den jeweiligen nationalen gesetzlichen Bestimmungen erfolgen. -
Seite 76: Technische Daten
• -25° … +50 °C Temperaturbereich Lagerung nach ISO 7176-9: • -40° … +65 °C Alpine Elektrisches Comet Comet / Comet System Motor • 10 km/h: S1: 250 W, Max • 10 km/h: S1 650 W, 1200 W peak 1800 W •... - Seite 77 Alpine Fahreigenschaften Comet Comet / Comet Geschwindigkeit • 10 km/h • 10 km/h • 12,8 km/h • 15 km/h Min. Bremsweg • 2100 mm (10 km/h) • 3300 mm (12,8 km/h) • 4500 mm (15 km/h) Max. Steigfähigkeit • 3-Rad: 10° (18 %) •...
- Seite 78 Comet Comet Comet Leergewicht • 3-Rad: 133 kg • 4-Rad: 143 kg • 4-Rad: 148 kg • 4-Rad: 136 kg Alpine Zuladung Comet / Comet Comet Max. Zuladung • 160 kg • 220 kg Alpine Achslasten Comet Comet Comet Max. Achslast •...
-
Seite 79: Ausgeführte Inspektionen
Ausgeführte Inspektionen Es wird mit Stempel und Unterschrift bestätigt, dass alle im Inspektionsplan der Wartungs- und Reparaturanleitung aufgeführten Arbeiten ordnungsgemäß ausgeführt wurden. Die Liste der auszuführenden Inspektionsarbeiten befindet sich in der Serviceanleitung, erhältlich bei Invacare®. Übergabeinspektion 1. Jahresinspektion Stempel des Fachhändlers / Datum / Unterschrift Stempel des Fachhändlers / Datum / Unterschrift... - Seite 80 Loswal 2 8433 HD Haulerwijk Netherlands Distribution / Distribución / Distribucija: France, Italia, España, Portugal Invacare® Poirier SAS Route de St Roch F-37230 Fondettes France Tel: (33) (0) 247 - 62 64 66, Fax: (33) (0) 247 - 42 12 24 United Kingdom, Ireland Invacare®...
- Seite 81 S-343 71 DIÖ Sweden Tel: (46) (0) 476 - 535 00, Fax: (46) (0) 476 - 535 99 Deutschland, Eastern Europe Invacare Deutschland GmbH Kleiststraße 49 32457 Porta Westfalica Deutschland Tel: (49) (0) 5731 - 754 0, Fax: (49) (0) 5731 - 754 52 191...
