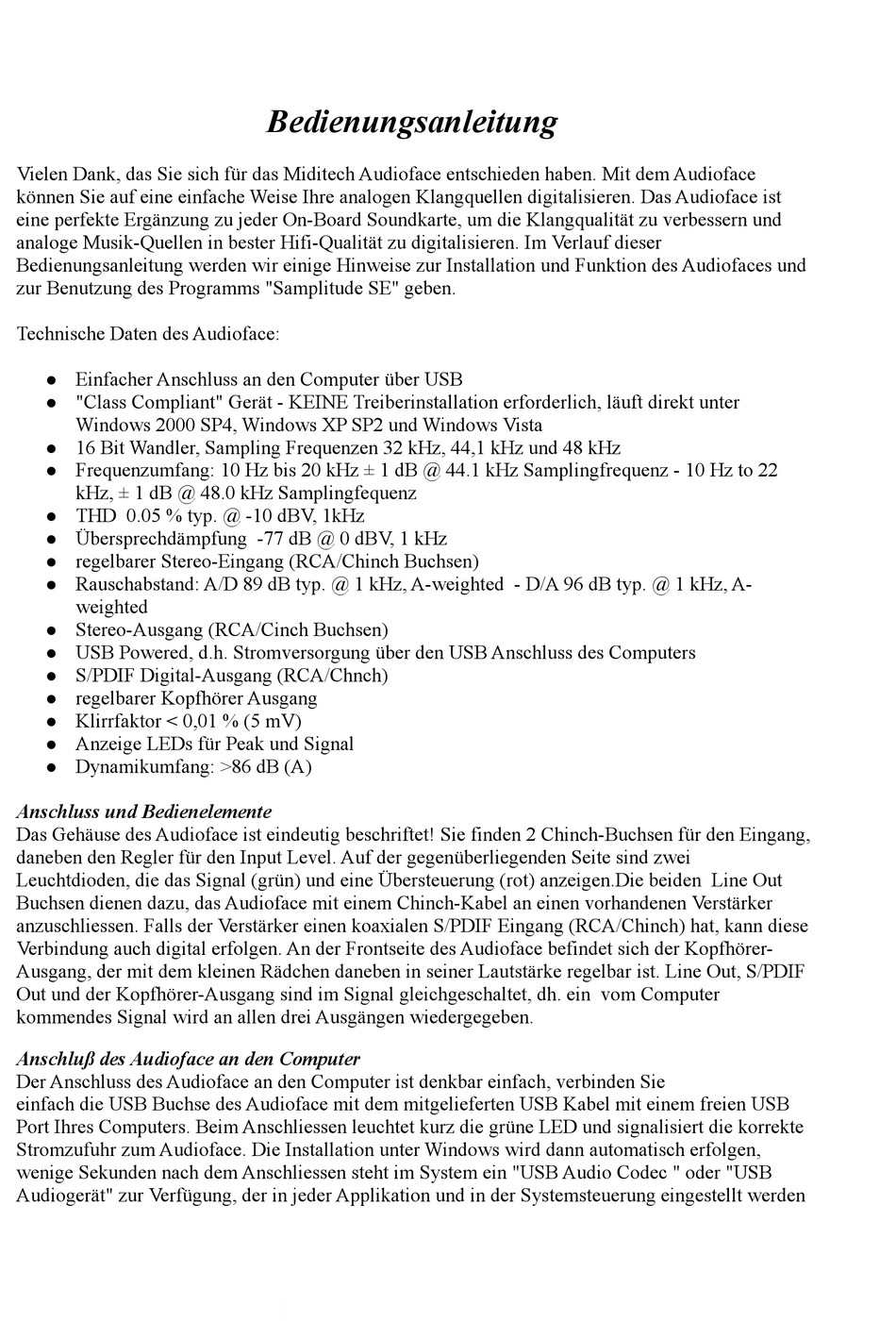

Miditech Audioface USB Bedienungsanleitung Seite 2

Vielen Dank, das Sie sich für das Miditech Audioface entschieden haben. Mit dem Audioface
können Sie auf eine einfache Weise Ihre analogen Klangquellen digitalisieren. Das Audioface ist
eine perfekte Ergänzung zu jeder On-Board Soundkarte, um die Klangqualität zu verbessern und
analoge Musik-Quellen in bester Hifi-Qualität zu digitalisieren. Im Verlauf dieser
Bedienungsanleitung werden wir einige Hinweise zur Installation und Funktion des Audiofaces und
zur Benutzung des Programms "Samplitude SE" geben.
Technische Daten des Audioface:
Einfacher Anschluss an den Computer über USB

"Class Compliant" Gerät - KEINE Treiberinstallation erforderlich, läuft direkt unter

Windows 2000 SP4, Windows XP SP2 und Windows Vista
16 Bit Wandler, Sampling Frequenzen 32 kHz, 44,1 kHz und 48 kHz

Frequenzumfang: 10 Hz bis 20 kHz ± 1 dB @ 44.1 kHz Samplingfrequenz - 10 Hz to 22

kHz, ± 1 dB @ 48.0 kHz Samplingfequenz
THD 0.05 % typ. @ -10 dBV, 1kHz

Übersprechdämpfung -77 dB @ 0 dBV, 1 kHz

regelbarer Stereo-Eingang (RCA/Chinch Buchsen)

Rauschabstand: A/D 89 dB typ. @ 1 kHz, A-weighted - D/A 96 dB typ. @ 1 kHz, A-

weighted
Stereo-Ausgang (RCA/Cinch Buchsen)

USB Powered, d.h. Stromversorgung über den USB Anschluss des Computers

S/PDIF Digital-Ausgang (RCA/Chnch)

regelbarer Kopfhörer Ausgang

Klirrfaktor < 0,01 % (5 mV)

Anzeige LEDs für Peak und Signal

Dynamikumfang: >86 dB (A)

Anschluss und Bedienelemente
Das Gehäuse des Audioface ist eindeutig beschriftet! Sie finden 2 Chinch-Buchsen für den Eingang,
daneben den Regler für den Input Level. Auf der gegenüberliegenden Seite sind zwei
Leuchtdioden, die das Signal (grün) und eine Übersteuerung (rot) anzeigen.Die beiden Line Out
Buchsen dienen dazu, das Audioface mit einem Chinch-Kabel an einen vorhandenen Verstärker
anzuschliessen. Falls der Verstärker einen koaxialen S/PDIF Eingang (RCA/Chinch) hat, kann diese
Verbindung auch digital erfolgen. An der Frontseite des Audioface befindet sich der Kopfhörer-
Ausgang, der mit dem kleinen Rädchen daneben in seiner Lautstärke regelbar ist. Line Out, S/PDIF
Out und der Kopfhörer-Ausgang sind im Signal gleichgeschaltet, dh. ein vom Computer
kommendes Signal wird an allen drei Ausgängen wiedergegeben.
Anschluß des Audioface an den Computer
Der Anschluss des Audioface an den Computer ist denkbar einfach, verbinden Sie
einfach die USB Buchse des Audioface mit dem mitgelieferten USB Kabel mit einem freien USB
Port Ihres Computers. Beim Anschliessen leuchtet kurz die grüne LED und signalisiert die korrekte
Stromzufuhr zum Audioface. Die Installation unter Windows wird dann automatisch erfolgen,
wenige Sekunden nach dem Anschliessen steht im System ein "USB Audio Codec " oder "USB
Audiogerät" zur Verfügung, der in jeder Applikation und in der Systemsteuerung eingestellt werden
Bedienungsanleitung
